大型复合材料模具三维检测
发布时间:2024-04-23
浏览数:76
- A +
- A
- A -
南京某大型数控制造企业需要对机械加工完成的大型复合材料模具进行三维检测,获取高精度的三维数据,华朗工程师采用三维摄影测量系统HL-3DP检测大型复合材料模具生产是否合格。
面临问题
1.大型复合材料模具尺寸(长约7米,宽约2米),体积大、移动不便、边缘轮廓不一,菱角曲面凹槽较多。传统测量工具(如检具、二次元、三坐标等)根本无法进行检测工作。
2.由于复合材料模具体积大,轮廓不一使用传统的三维扫描仪,耗时较长且数据质量不高、误差较大,无法满足客户对大型模具的质量检测。
解决方案
针对该企业大型复合材料模具扫描面积大,为消除扫描累积误差与完整拼接的问题,华朗三维技术工程师提出解决方案中使用:三维摄影测量系统HL-3DP快速获取大型模具高精度的三维数据+逆向设计软件(将大型模具点云数据转换为三角网格面数据)+导入设计软件进行后期处理,得到检测分析报告。

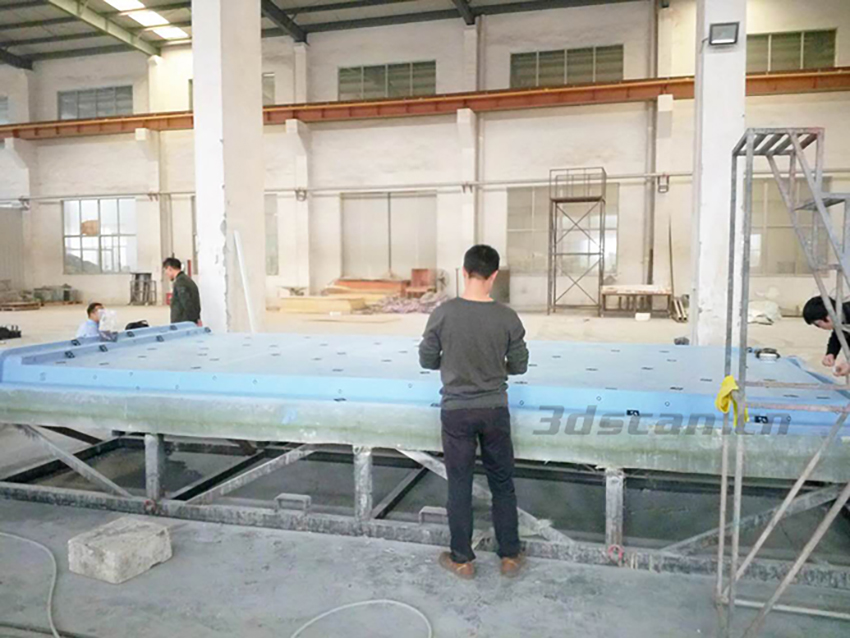

大型模具检测前准备工作

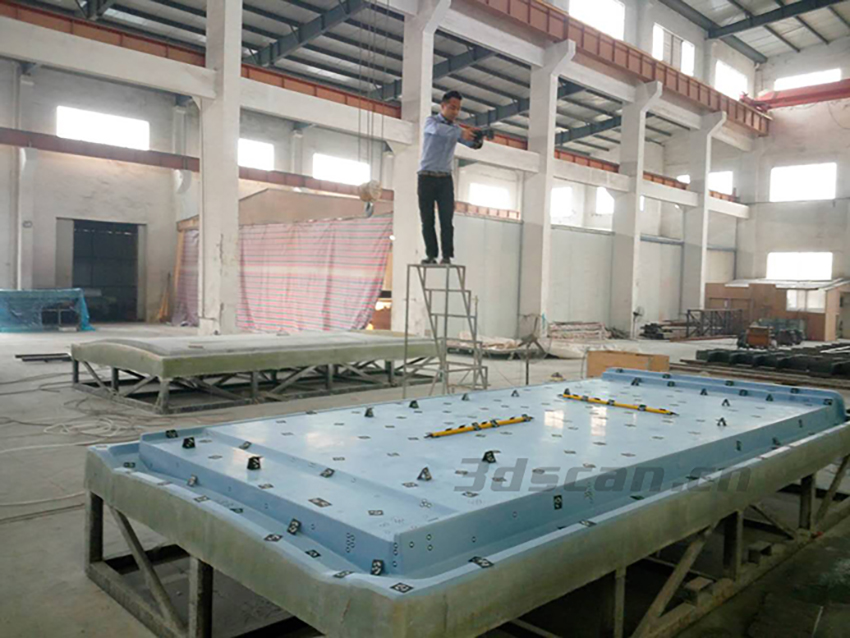

大型模具检测现场

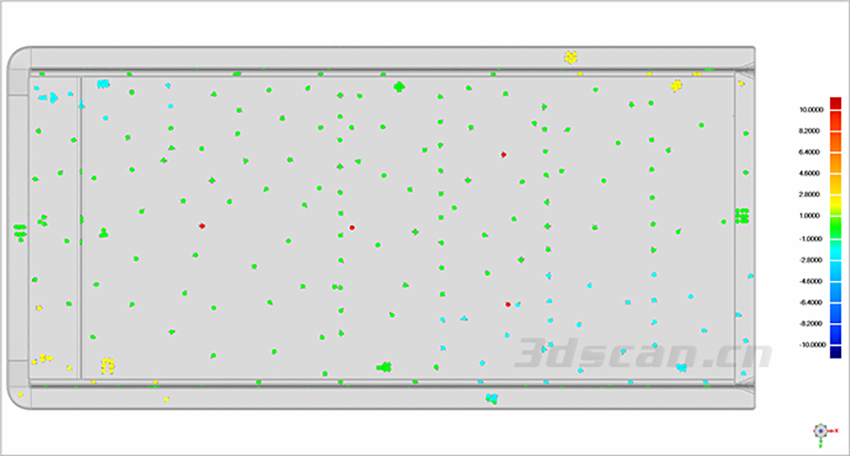

大型模具三维数据图
大型模具三维数据图
