动车头三维扫描案例
发布时间：2024-04-20
浏览数：143
- A +
- A
- A -
某动车生产厂家希望对他们生产的动车前端部分进行改良加工，以便提高企业竞争力。华朗工程师使用手持式三维扫描仪Model 49采集动车前端部分的三维数据，再通过后期处理软件处理，成功缩短了新产品的开发过程。
面临问题
1、客户在工厂车间对动车前端进行扫描，所以对于三维扫描设备的便携与稳定性有较高的要求。
2、客户原有的数据采集方法是手工测量，精度不高，速度慢。
3、动车前端质量直接影响动车的整体性能，对于获取的动车前端三维数据精度要求高。
解决方案
中国正处在统筹城乡和区域发展的关键时期，铁路作为国家重要基础设施、国民经济大动脉和大众化交通工具，在统筹城乡和区域发展中肩负重大责任，加快高速铁路建设是必然要求。某动车生产厂家为了提高企业竞争力，希望对动车前端特征如孔位、轮廓、曲率等进行细致分析，然后改进加工，提升企业竞争力。

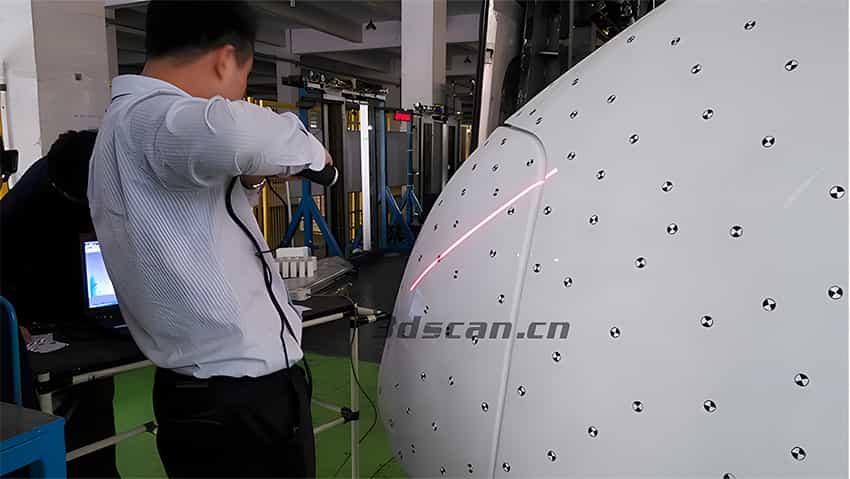

动车头前端三维扫描现场
针对客户所面临的问题，华朗工程师提出解决方案中使用：Model 49（获取动车前端三维数据）+逆向设计软件（将动车前端点云数据转换为三角网格面数据）+设计软件中进行后期处理，加快汽动车前端的二次设计。Model 49是一款以激光为光源的手持式三维扫描仪，其操作简单，携带方便，电源接口接12V/1A的直流电源，非常适合狭小的扫描环境或者携带出差。

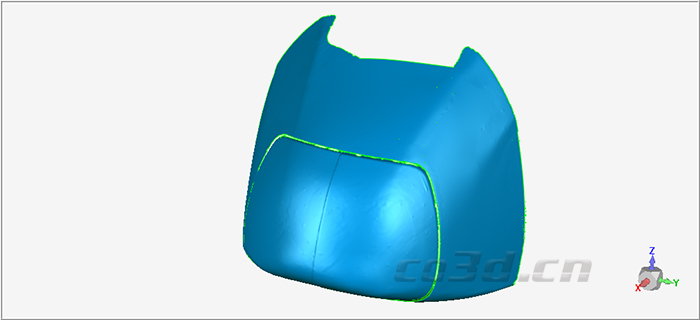

动车前端STL数据

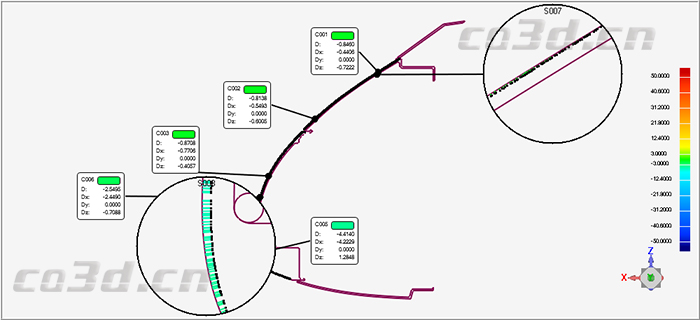

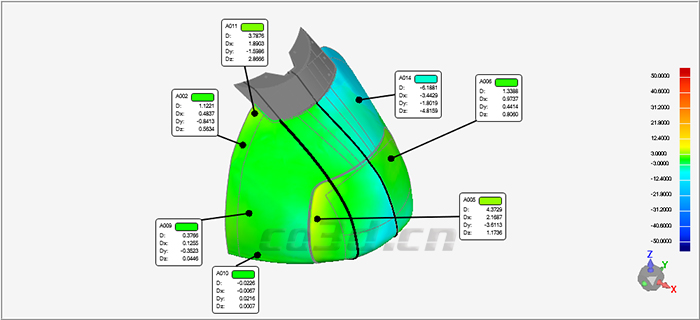

动车前端对比分析数据
动车前端洁面数据
