手机外壳、边框的三维扫描应用
发布时间：2025-07-11
浏览数：5
- A +
- A
- A -
手机外壳与边框作为设备的 “门面” 与结构支撑，其轮廓精度直接影响装配密封性与外观品质。客户急需获取二者的高精度轮廓数据，用于生产前的质量分析与工艺调整，但传统测量手段难以满足需求。为此，客户选择 holon 3d ，借助专业的三维扫描技术，为生产准备阶段的质量管控提供精准数据支撑。
实物图
面临问题
手机外壳和边框存在深色吸光表面，传统测量方式在采集数据时易受材质影响，导致关键轮廓信息丢失；其表面布满细节纹路与密集特征，手工测量依赖卡尺等工具逐点操作，不仅效率极低，单个工件测量耗时久，还易因人工操作产生误差，难以精准把控细微纹路的尺寸精度。此外，手工测量数据需人工整理，不仅流程繁琐，还容易出现错漏，无法直接用于质量分析，严重制约生产前的工艺优化进度。

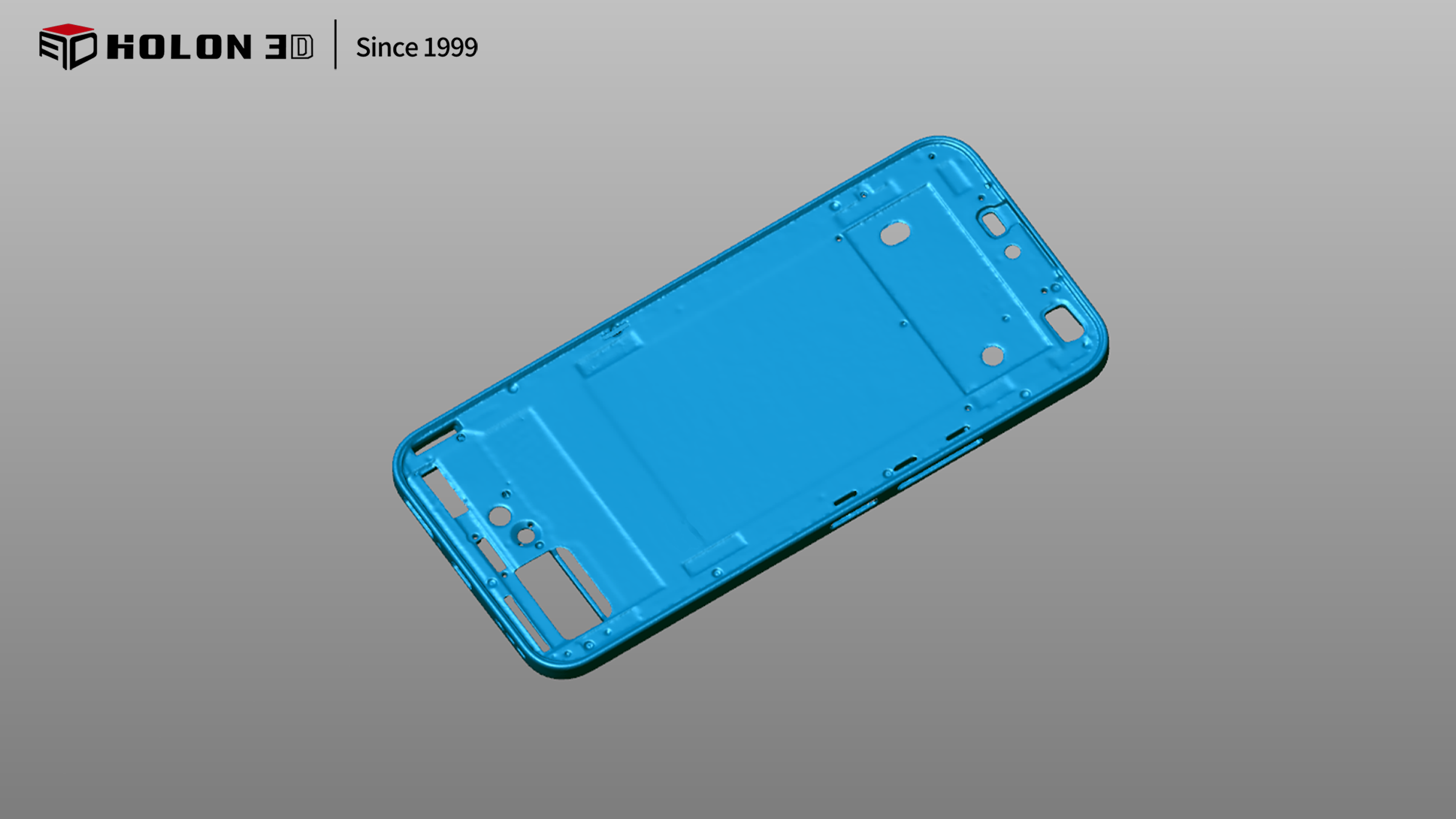

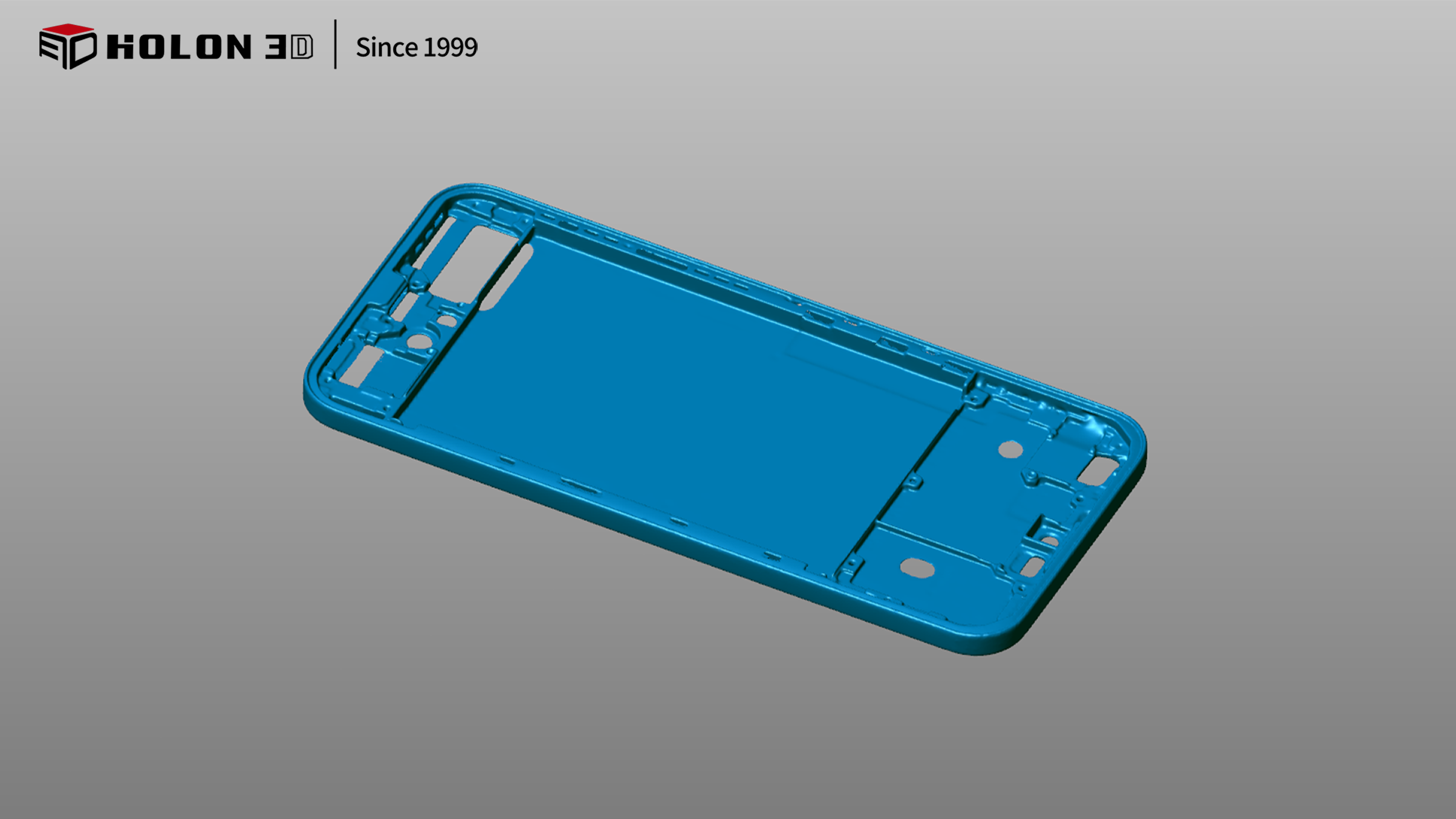

扫描数据图
扫描数据图
解决方案
holon 3d 采用工业级手持式三维扫描仪Smart 49，针对手机外壳和边框的特点实现高效精准扫描。该扫描仪采用全蓝激光、激光亮度可调节，能有效应对深色吸光面的挑战，确保轮廓数据完整采集；凭借高精度性能，可清晰捕捉细节纹路与各类特征，还原工件真实形态。同时，420点/秒的高速扫描能力大幅缩短测量时间，非接触式操作避免对工件造成损伤。扫描得到的数据精准可靠，完全符合客户用于质量分析、为生产做准备的需求，助力客户提前发现潜在问题，优化生产工艺，保障产品质量。

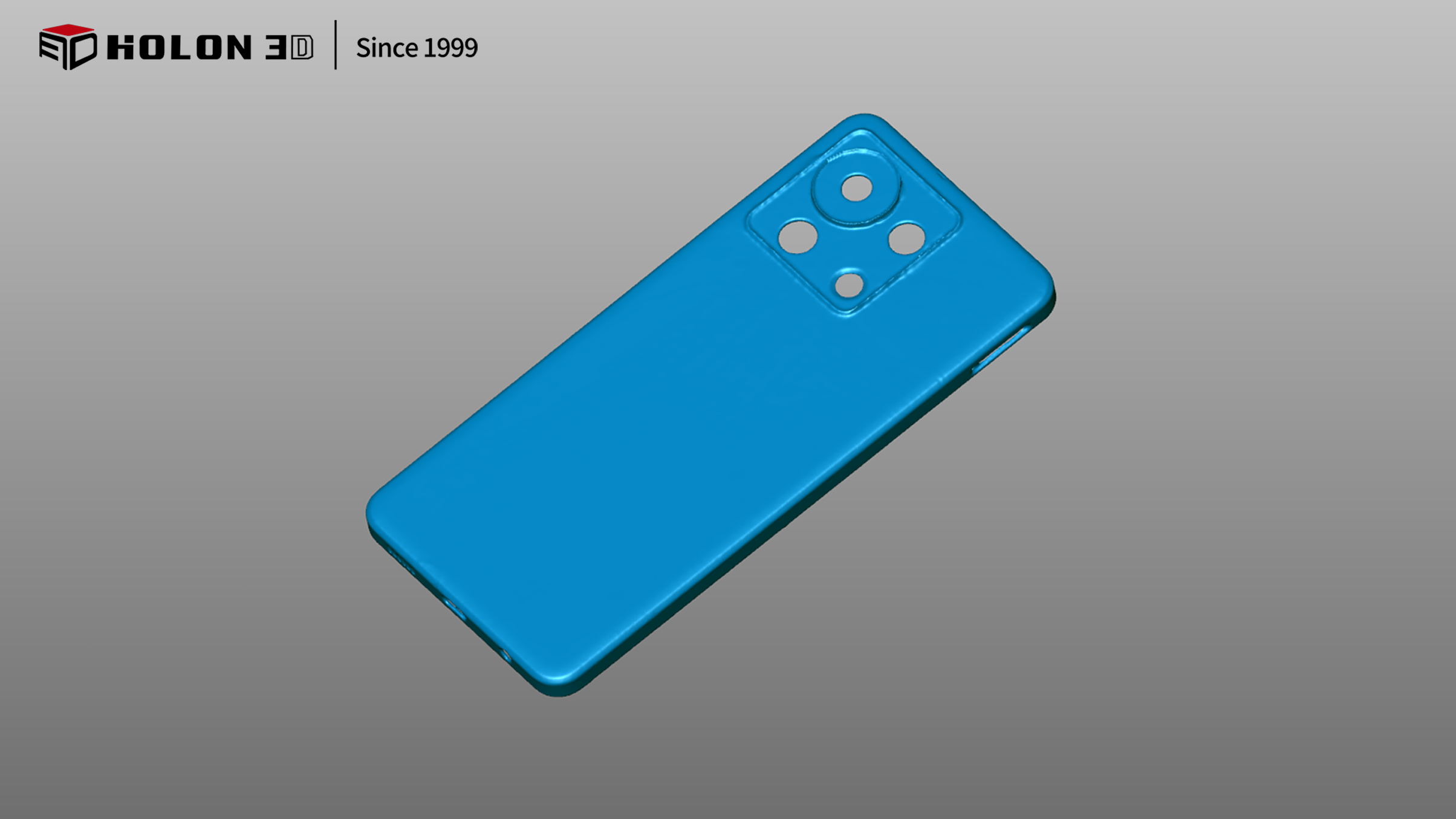

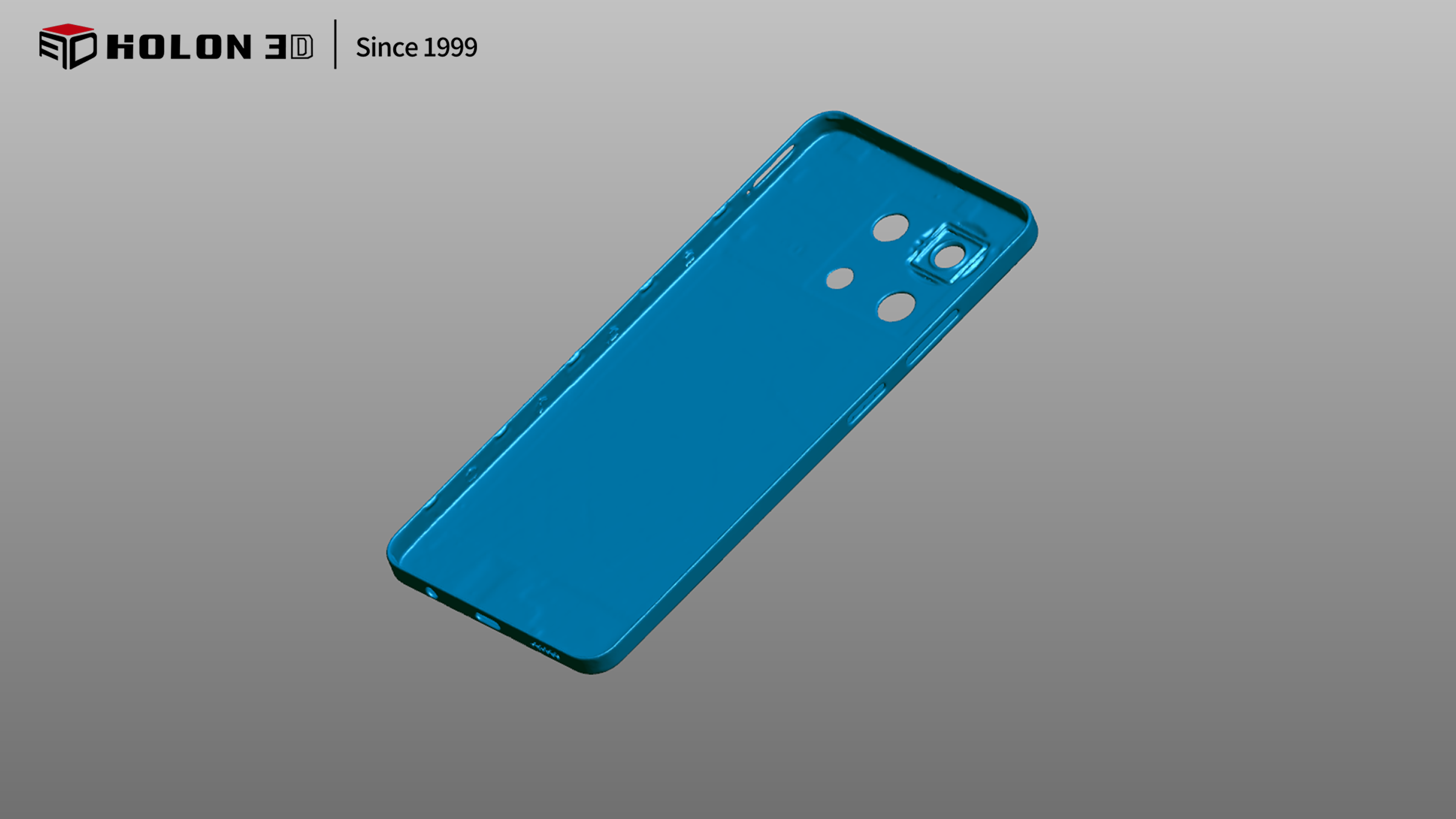

扫描数据图
扫描数据图

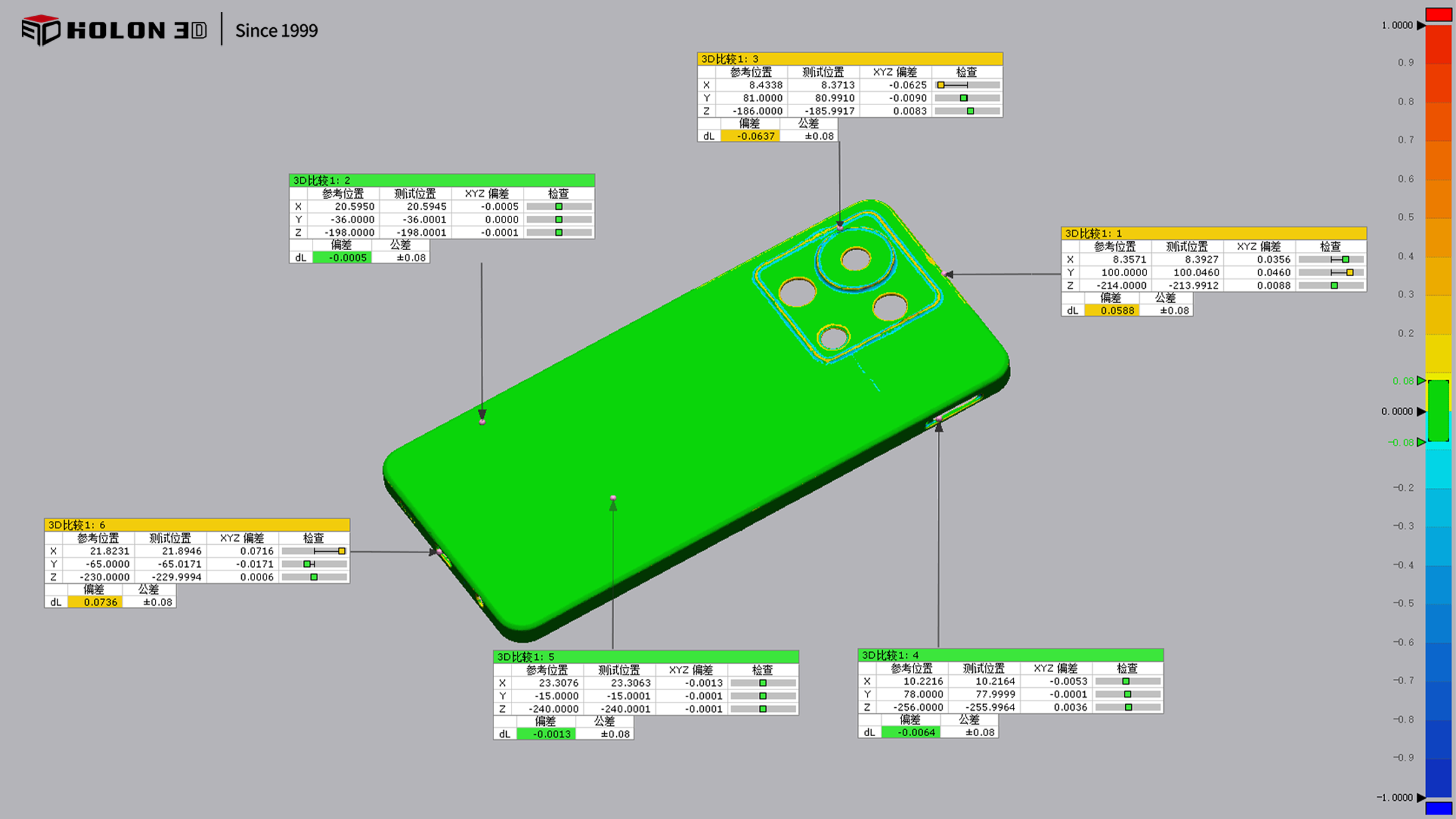

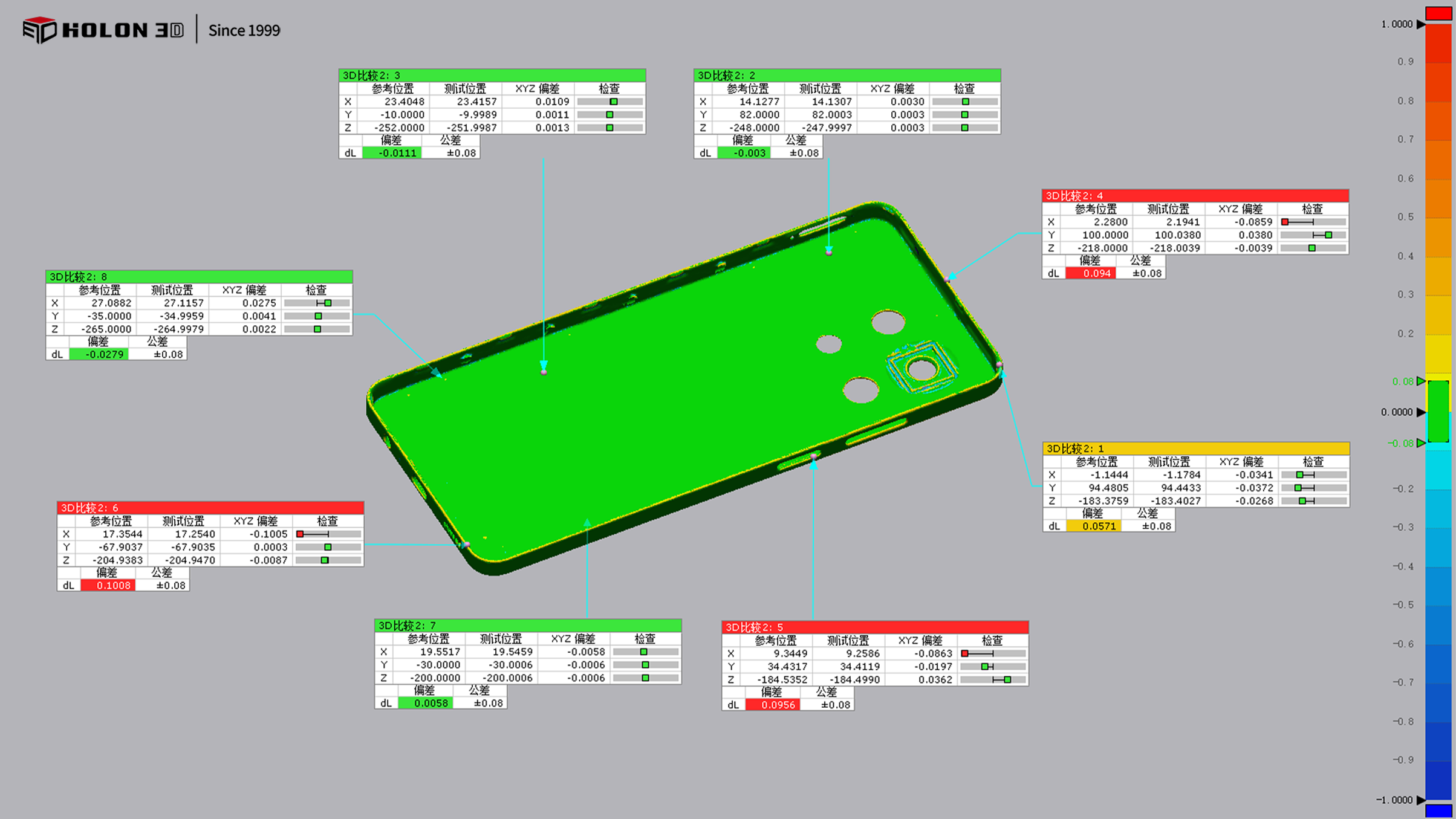

比对数据图
比对数据图
