变频器钣金箱柜三维扫描检测应用
发布时间：2026-01-16
浏览数：1
- A +
- A
- A -
变频器钣金箱柜是保障变频器稳定运行的核心防护与安装载体，其外形轮廓、钣金折弯精度、安装孔位公差直接影响设备装配适配性与防护性能。客户需通过三维扫描获取箱柜高精度、完整的三维数据，与原始模型比对生成三维检测色谱图，量化误差以判断加工是否合格。因客户对扫描精度、细节还原度要求严苛，传统测量方式难以满足，故选择 HOLON3D Model 49 手持式全蓝激光工业级三维扫描仪提供数字化检测方案。

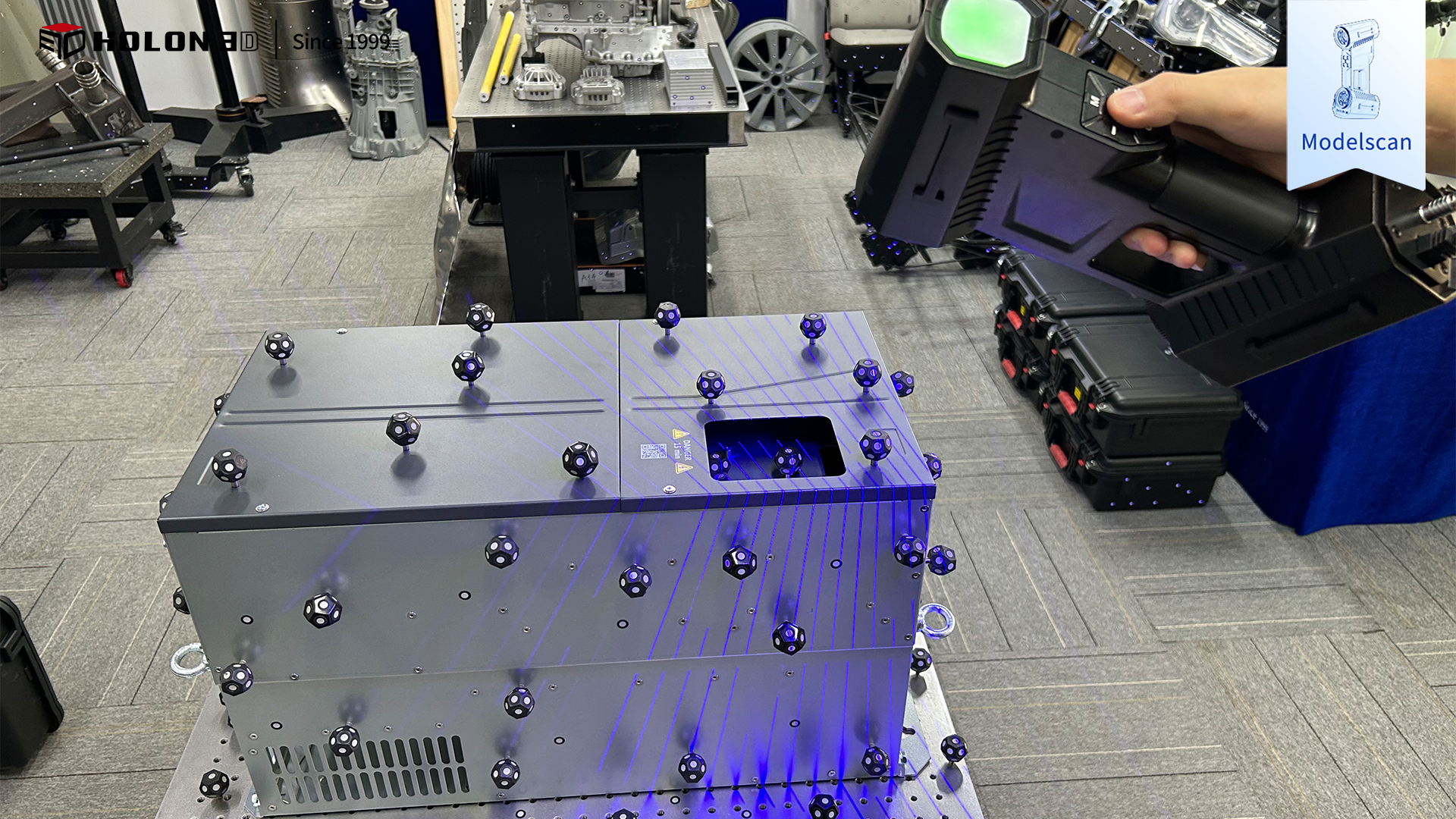

实物扫描图
实物扫描图
面临问题
变频器钣金箱柜检测核心难点集中在结构与精度要求：箱柜包含钣金折弯边、密集安装孔、腔体内部等复杂结构，传统局部测量工具难以全面覆盖，易形成扫描盲区导致数据缺失；钣金表面材质特性易干扰传统扫描，造成折弯角度、孔位边缘等关键特征采集失真；箱柜轮廓度、孔位同轴度等指标精度要求严格，传统测量方式精度有限且易产生累计误差，无法满足客户严苛标准。

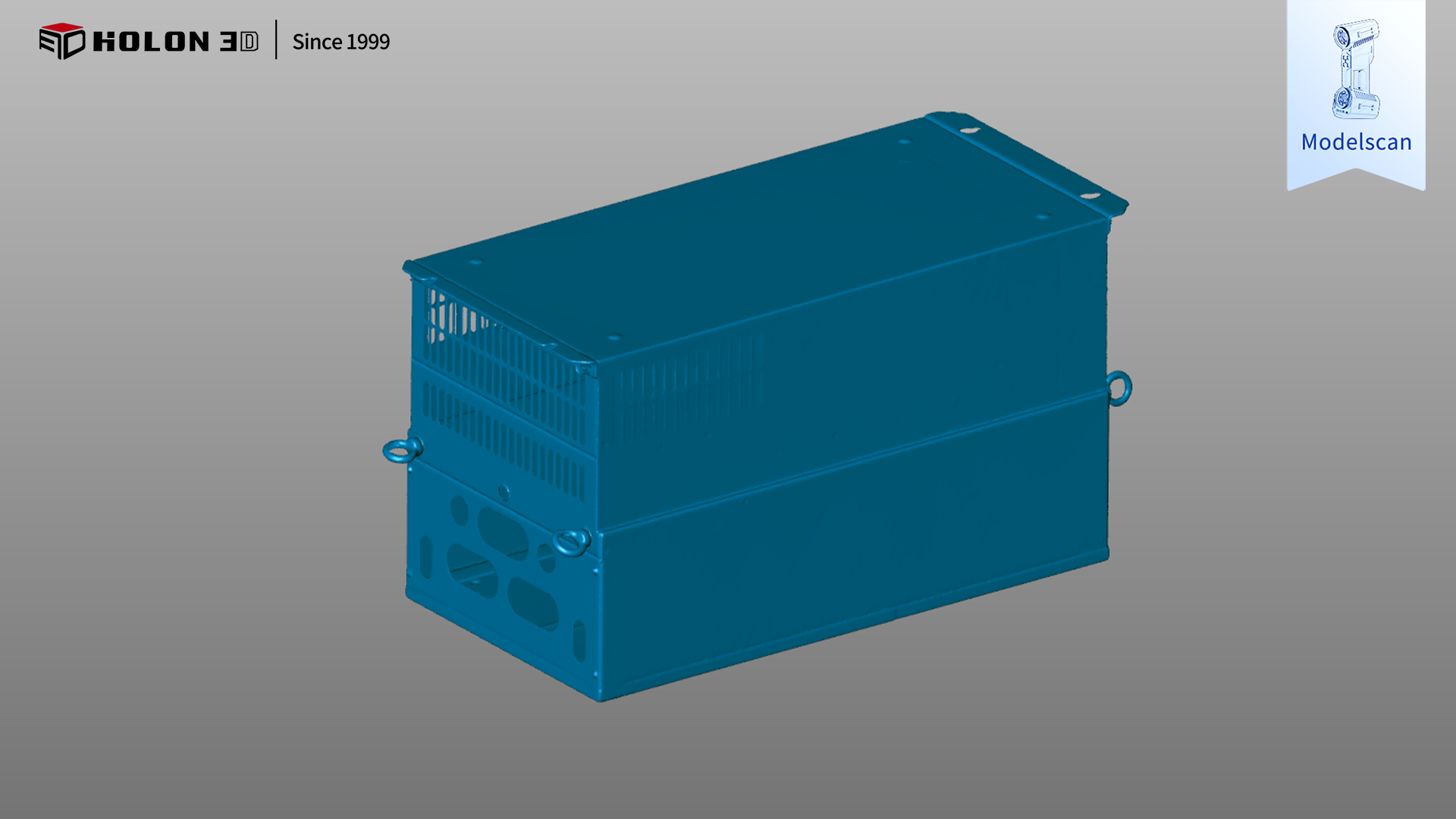

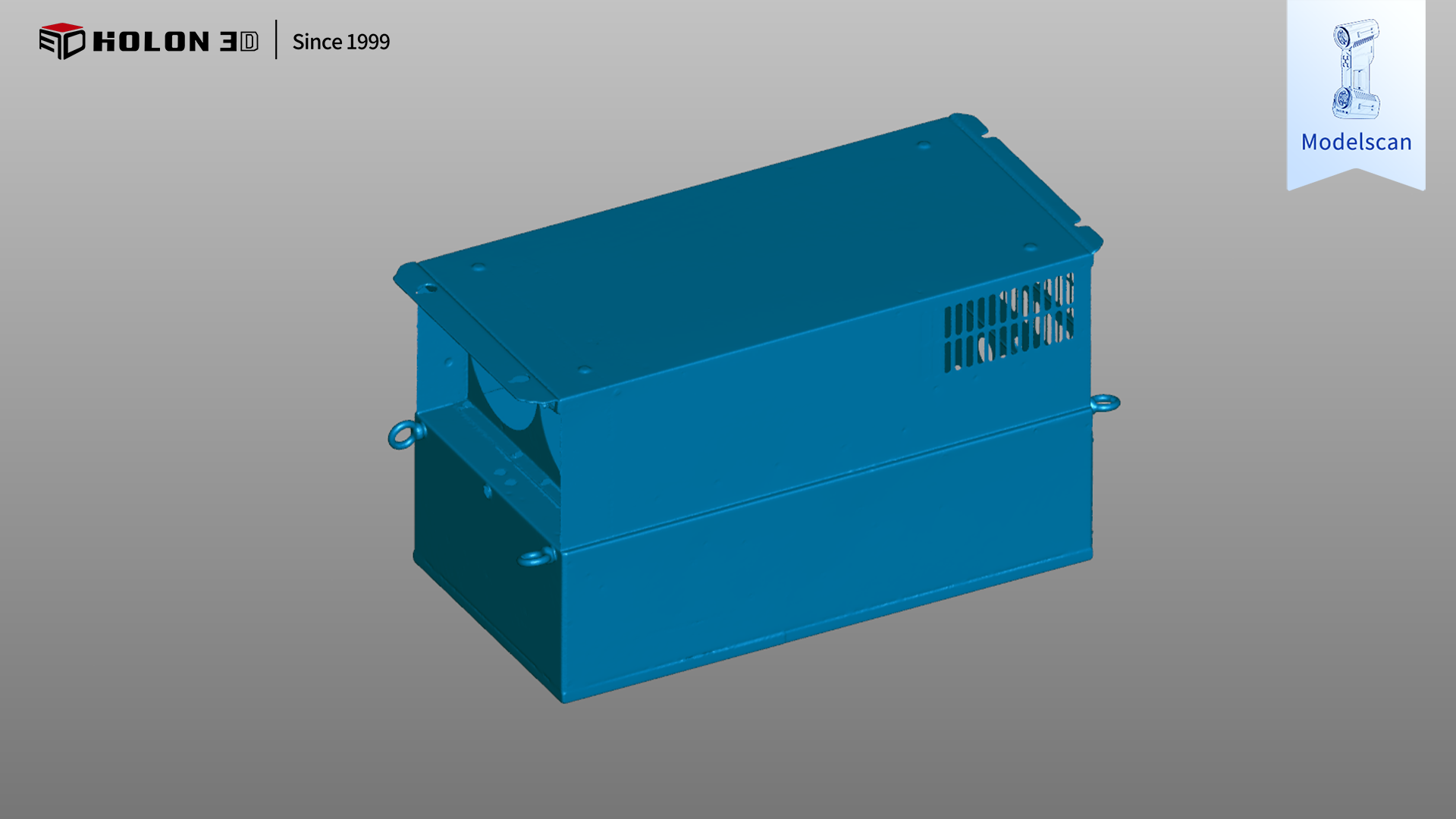

扫描数据图
扫描数据图
解决方案
采用 HOLON3D Model 49 扫描仪可针对性破解难题，其具备工业计量级精度，搭配全蓝激光技术，无需预处理即可适配钣金材质特性，精准捕捉折弯角度、孔位尺寸等关键数据；搭载四种扫描模式，可根据箱柜整体轮廓、腔体内部、细微孔位等特征灵活切换，配合手持设计自由调整角度，实现全区域无死角扫描；高速无接触测量避免钣金变形损伤，不受场景约束，仅需粘贴少量标志点即可稳定输出高质量数据，扫描数据与原始模型比对生成清晰色谱图，准确量化误差，科学判定合格性，完全契合客户需求，为箱柜质量管控与工艺优化提供可靠支撑。

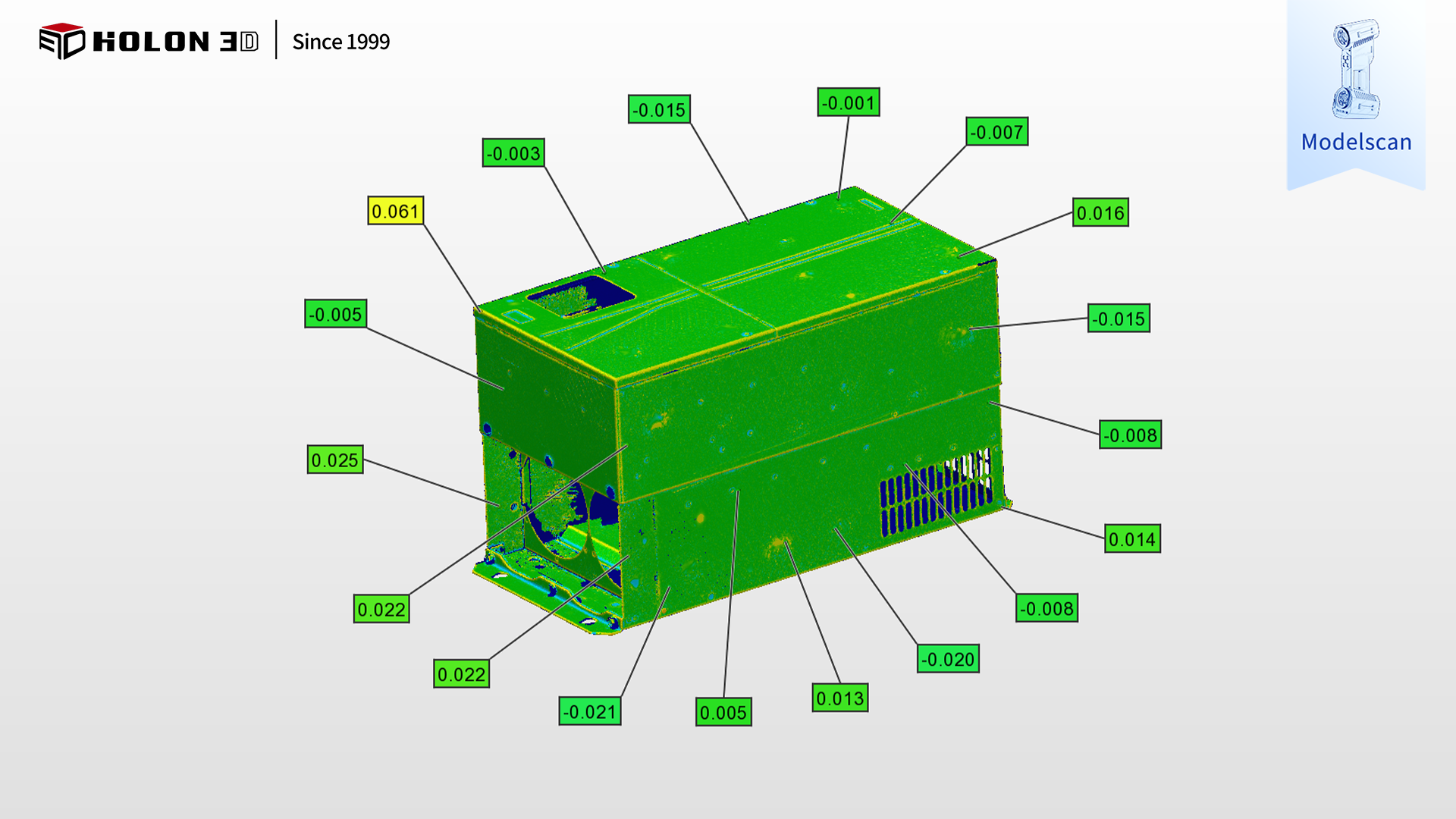

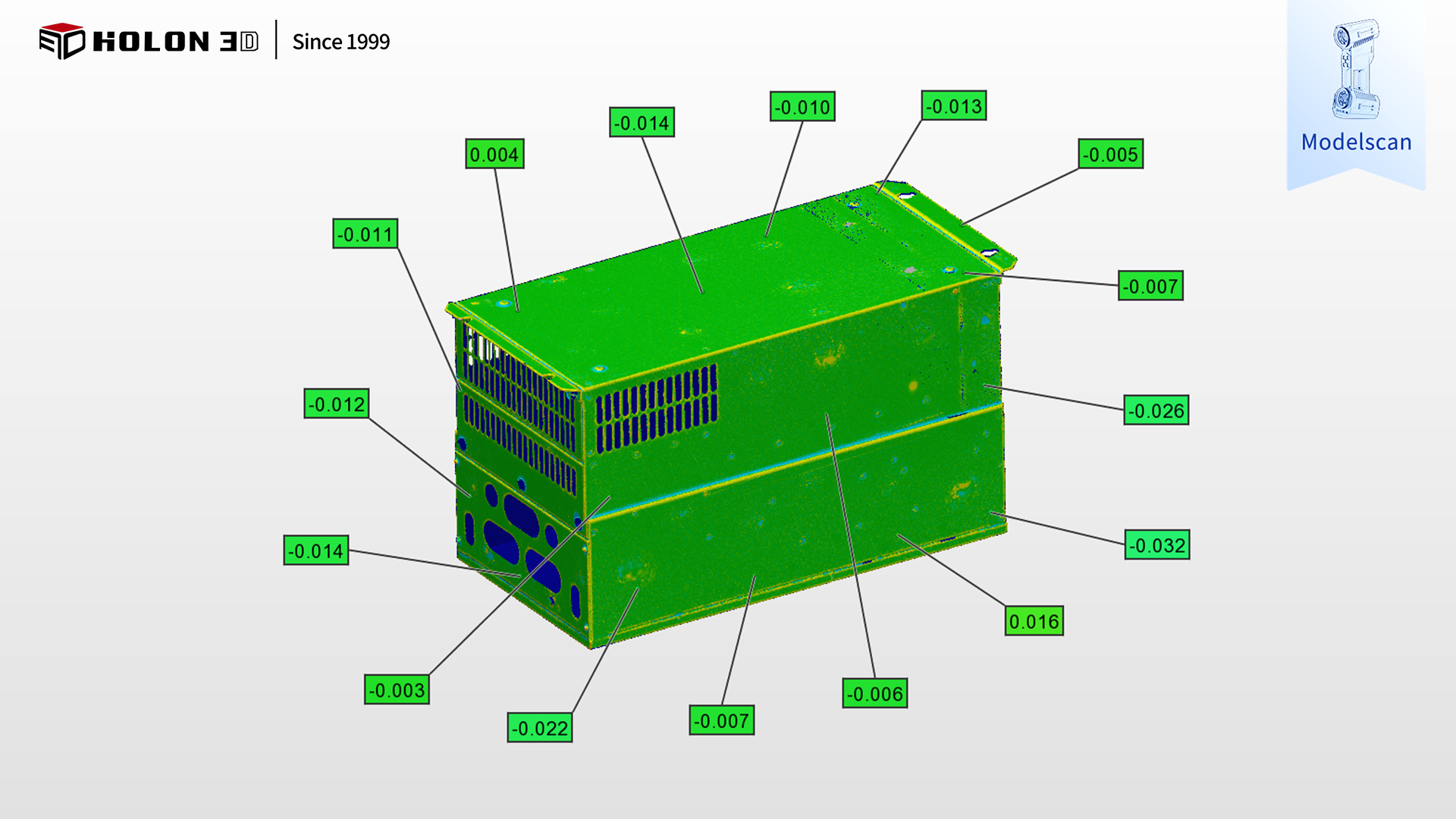

三维检测色谱图
三维检测色谱图
