精密电动旋转台逆向建模
发布时间：2026-07-10
浏览数：9
- A +
- A
- A -
客户需要对这款高精度电动旋转台进行 1:1 逆向建模，目的是为了后续的结构优化、备件复刻或二次开发。该工件有密集的安装孔位和精密转轴接口，传统测量手段很难完整获取三维数据，因此选择华朗三维提供数字化解决方案。
扫描图
面临问题
卡尺、高度规等手段难以完整获取复杂曲面和深腔数据；安装孔位和转轴接口精度要求极高，细微偏差会导致装配失败，最重要的是工件中间是块镜面，容易反光，镜面里面有条基线，客户需要这个线的位置，需要准确画出。
扫描图
解决方案

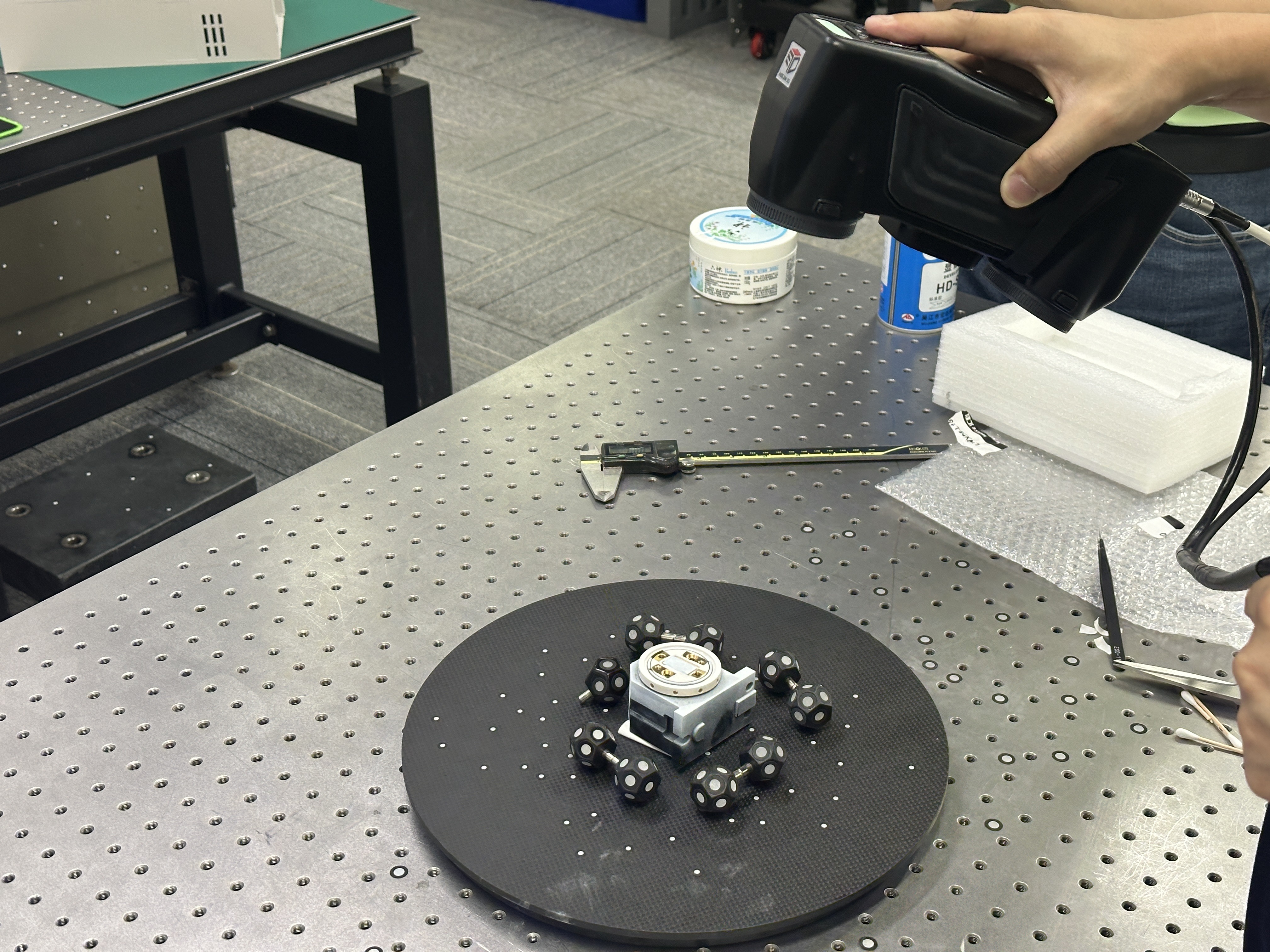

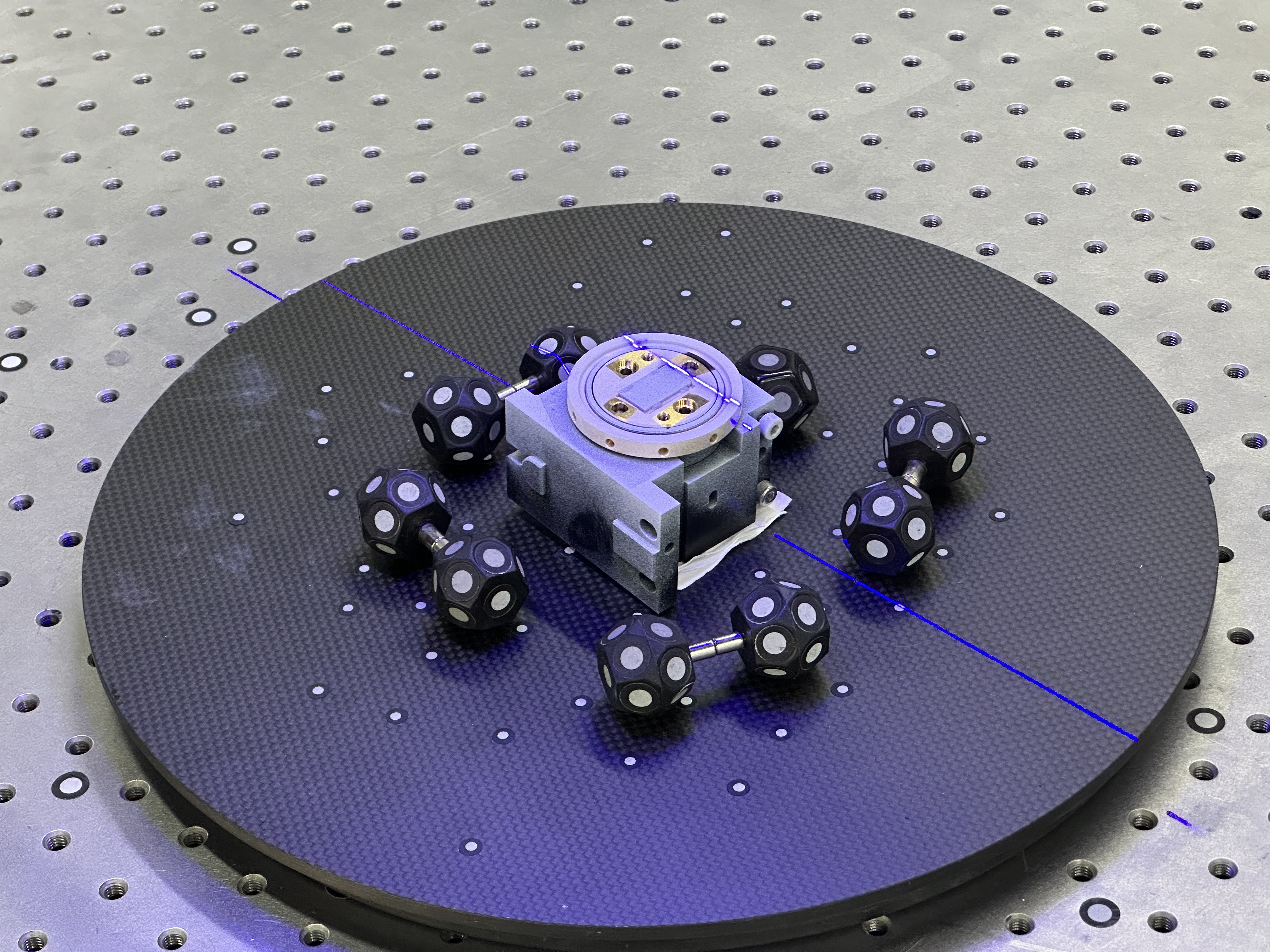

华朗三维技术团队制定了专业的数字化方案，采用华朗三维手持式三维扫描仪，结合逆向设计软件进行处理。对镜面高反光部分进行喷粉处理以提高对比度，采用精细模式，完整保留了复杂曲面、腔体和孔位的真实形态，全方位获取高密度三维点云数据。将完整点云导入软件，经去噪、精简后生成三角网格面，再重建为可编辑 CAD 数模，完全契合客户需求，为复刻生产提供可靠数据支撑。

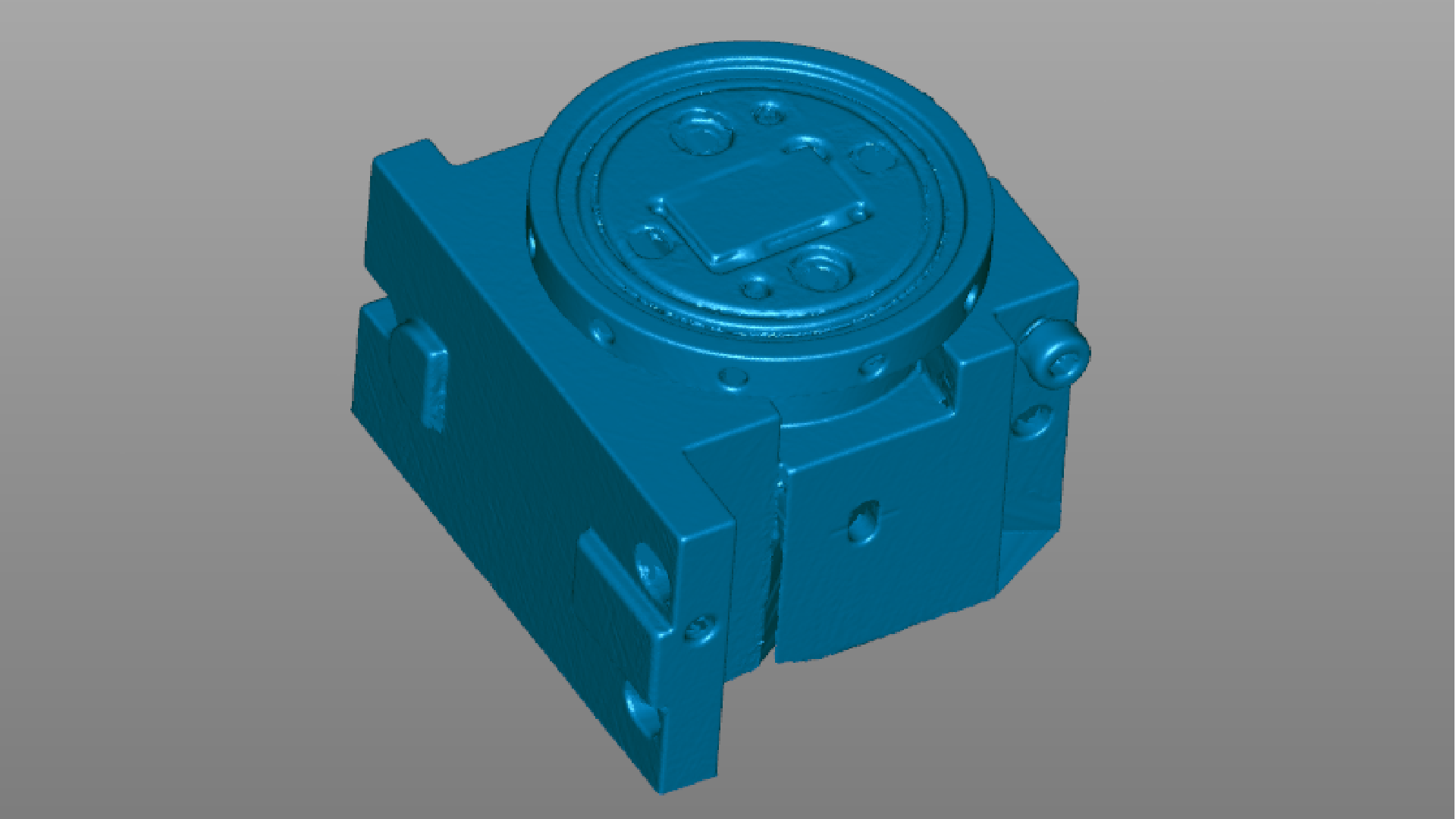

扫描数据stl图

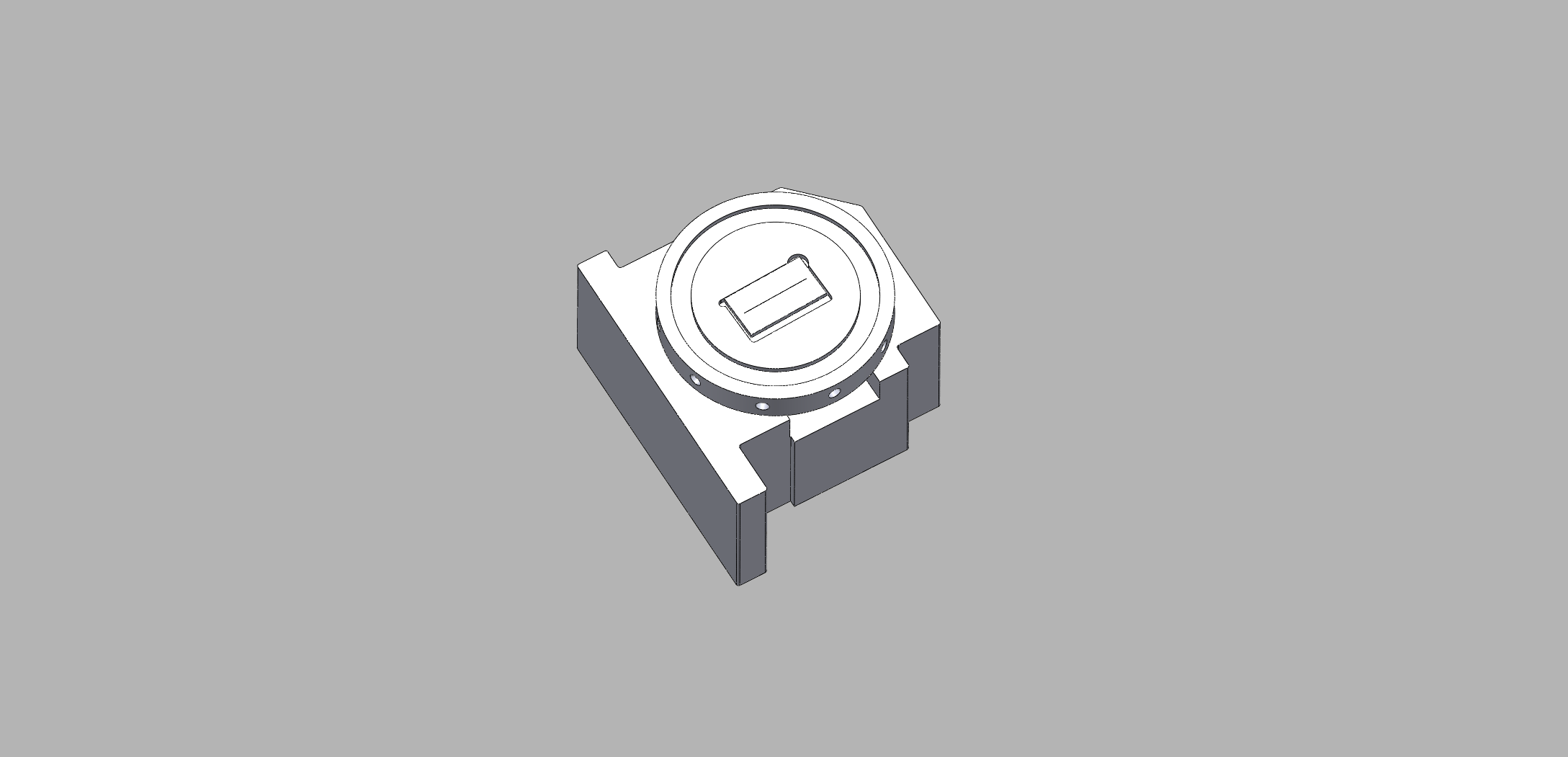

逆向建模数据stp图（1）

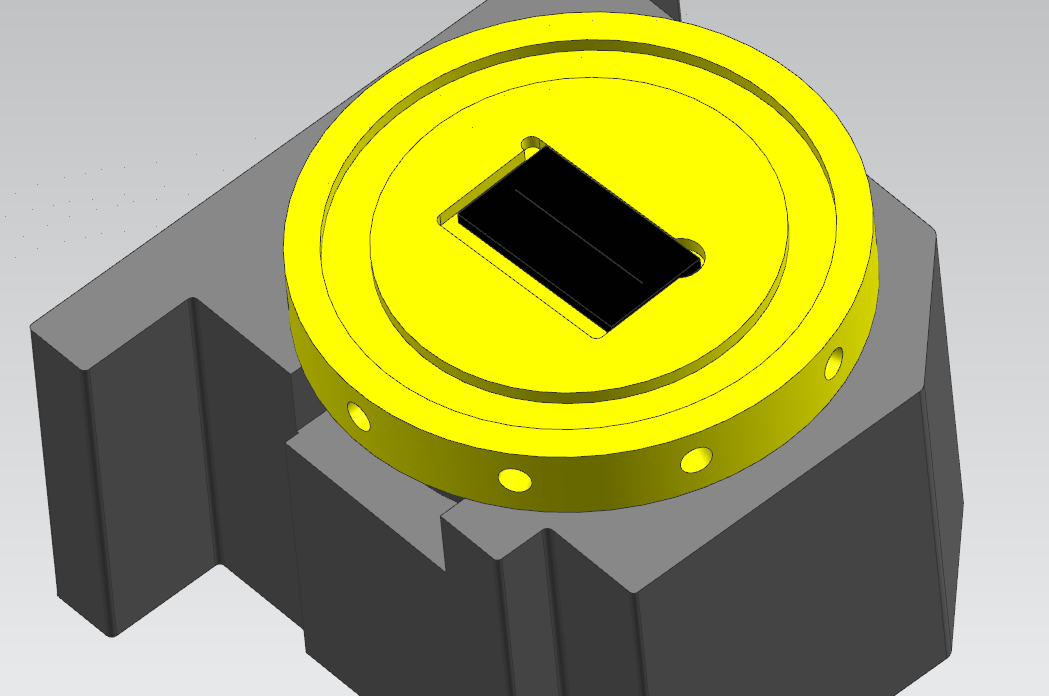

逆向建模数据stp图（2）
