电器塑胶件三维扫描案例
发布时间：2024-04-11
浏览数：538
- A +
- A
- A -
1.使用三坐标只能单个点标记测量，三坐标测量时间长，不能给出三维扫描仪色差分析图。
2.三坐标测量精密电器塑胶件孔位和轮廓获取数据少，后期无法进行电器塑胶件设计改型需求。

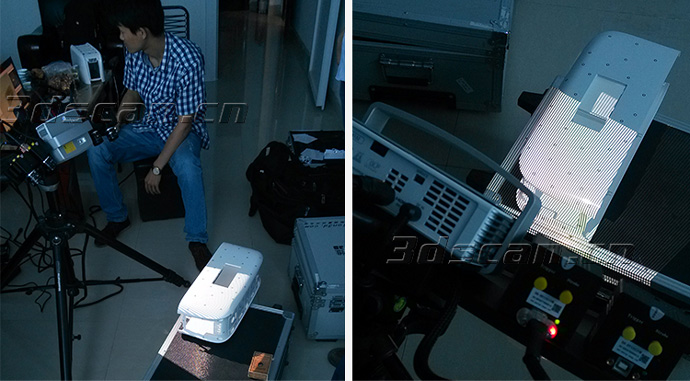

现场扫猫图
面临问题
1.使用三坐标只能单个点标记测量，三坐标测量时间长，不能给出三维扫描仪色差分析图。
2.三坐标测量精密电器塑胶件孔位和轮廓获取数据少，后期无法进行电器塑胶件设计改型需求。
解决方案
针对客户需求，华朗三维技术工程师提出解决方案：使用工业三维扫描仪（HL-3DX+）可快速扫描塑胶件的三维数据，然后将扫描的三维数据导入逆向设计软件杰魔中，杰魔软件将塑胶件点云数据转换为三角网格面数据与设计软件中进行后期处理，处理的数据可与原始数模图进行三维检测对比分析或逆向设计改型需求。
1、前期准备工作
喷涂显像剂：提高样件表面底色对比度，获取更好的扫描数据。
黏贴标志点：使获取的数据在扫描软件中进行定位拼接。
2、三维扫描
工业三维扫描仪（HL-3DX+）扫描速度快，扫描获取电器塑胶件三维数据仅需10分钟，数据精度高达到0.01-0.03mm。工业三维扫描仪（HL-3DX+）采用外插法多频相移光栅技术、编码点校准技术，数据智能融合，多次数据融合精度高，无分层与条纹

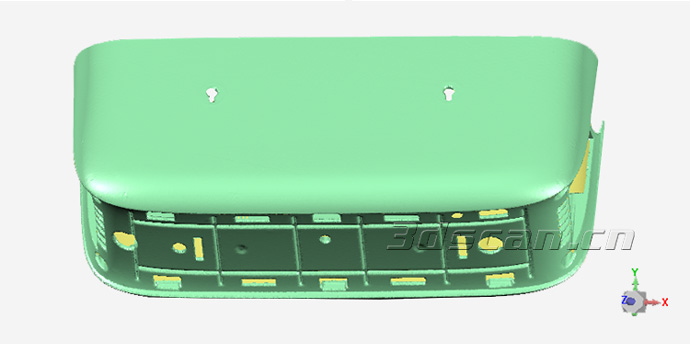

扫描数据图

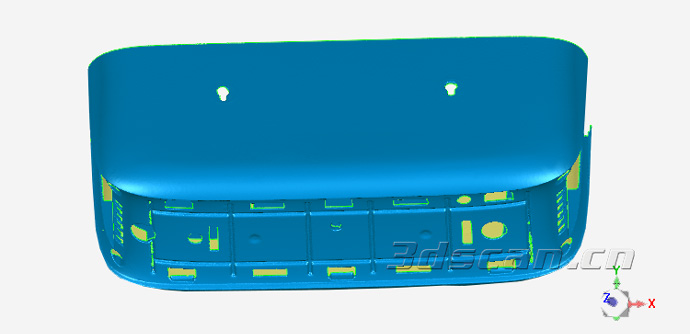

扫描数据图
