LED灯珠逆向设计
发布时间：2024-04-11
浏览数：551
- A +
- A
- A -
LED灯具有使用低压电源、耗能少、适用性强、稳定性高、响应时间短、对环境无污染、多色发光等的优点，使用率越来越高。相对应的对于LED灯的生产厂家的加工效率也需要越来越高。

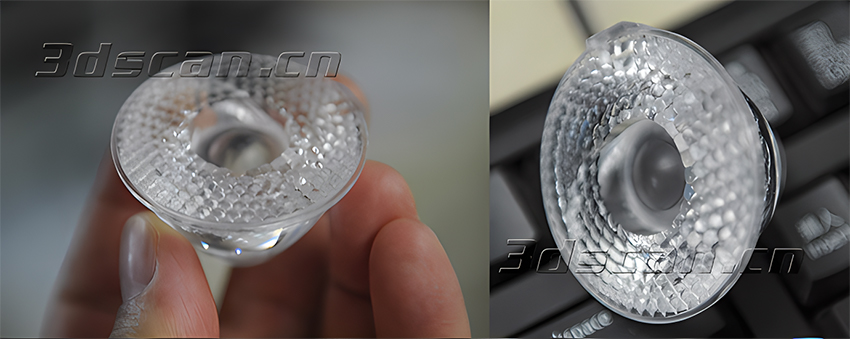

LED灯珠现场图
面临问题
1、此LED灯芯曲面较多，形状也较复杂，从而使得模具设计越来越困难，设计的时间也增长。
2、传统的三坐标测量仪在测量复杂幅面时：
①所取得测量点数目有限而不能准确地表达曲面的三维数据
②同时作为使用硬质探头的测量仪器也不适合像塑料这样的软质材料的三维数据测量。
解决方案
该LED灯芯曲面较多，形状也较复杂，从而使得模具设计越来越困难，设计的时间也增长。针对客户所面临的问题，华朗三维技术工程师使用三维扫描仪HL-3DM（快速获取LED灯芯高精度的三维数据）+逆向设计软件（将LED灯芯点云数据转换为三角网格面数据）+设计软件中进行后期处理，加快LED灯芯的二次设计。
1、首先利用三维扫描仪HL-3DM对LED灯芯进行扫描，获得高精度、高精确度的点云资料；
2、通过逆向设计软件处理得到STL格式的三维模型；
3、 将LED灯芯三维数据导入逆向建模软件进行逆向建模。
4、 利用逆向建模软件处理得到的CAD数据，即可用于CNC机床加工、快速成型、外观质量检测等应用
获取LED灯芯三维数据后续应用广泛：
1.产品的改良；
2.产品质量比对；

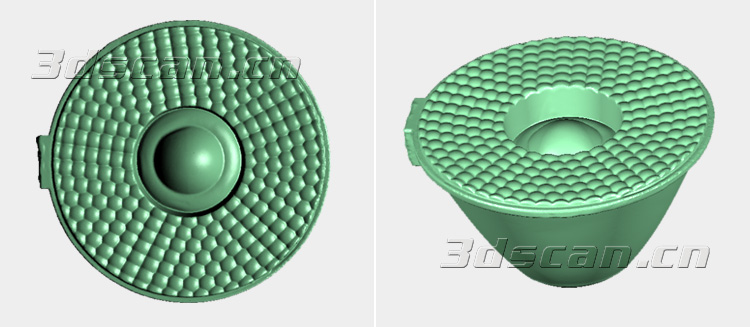

LED灯珠STL数据图

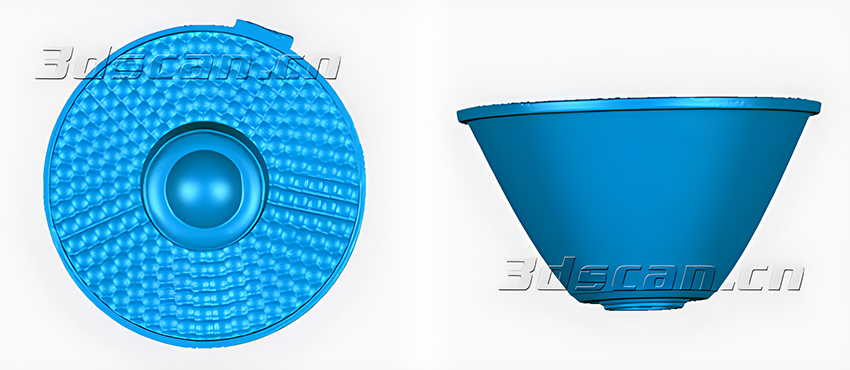

LED灯珠点云数据图
