散热风机的三维扫描应用
发布时间：2025-05-21
浏览数：585
- A +
- A
- A -
某散热风机厂商针对产品的品控需求，引入Holon 3D三维扫描技术，重点检测外壳平面度、直角边垂直度，替代传统人工测量，以提升批量生产中的结构一致性评估效率。
实物图
面临问题
大尺寸方形外壳需严格保障平面平整度与边角直角精度，但传统工具难以高效测量整体形变或边角微翘曲。外壳表面哑光涂层或反光处理易干扰光学测量数据稳定性，人工检测无法精准量化毫米级平面凹陷或装配面偏移。此外，大尺寸工件的扫描效率低、多角度数据拼接易产生误差，且接触式测量可能因外力导致薄壁外壳二次变形。

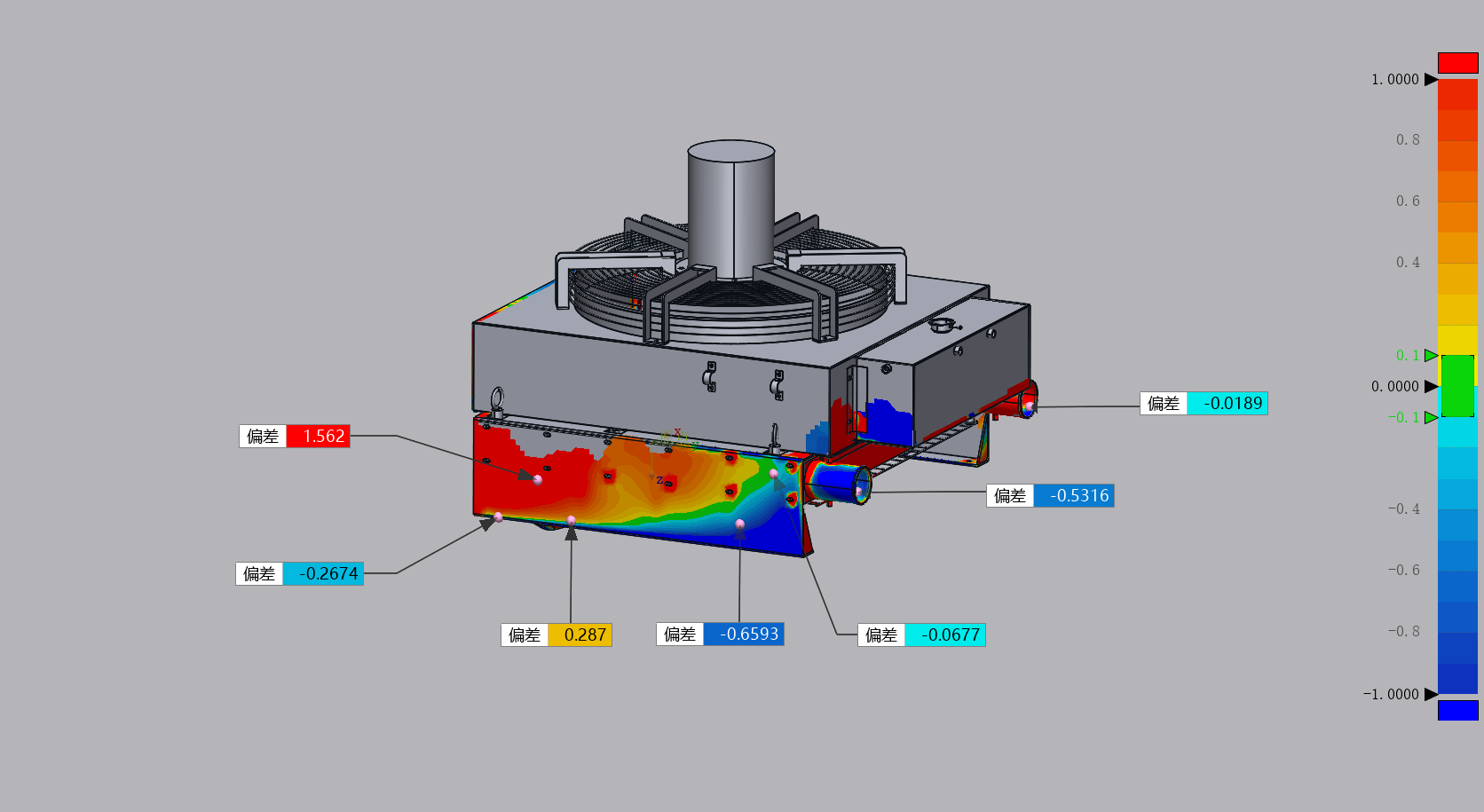

数据比对图
解决方案
Holon 3D采用Smart 49三维扫描仪，通过0.02mm精度与每秒420万点云的超高速采集，精准捕捉外壳平面形变、直角边垂直度。全蓝光技术结合四档亮度调节，可适配反光或深色表面，确保数据完整性；标准、深孔、精细、大范围四种扫描模式一键切换，快速完成大尺寸外壳全局扫描。设备支持多视角数据自动拼接与误差补偿，避免人工对齐偏差，非接触式测量杜绝形变风险，为外壳结构强度与装配兼容性提供高精度数据支撑。

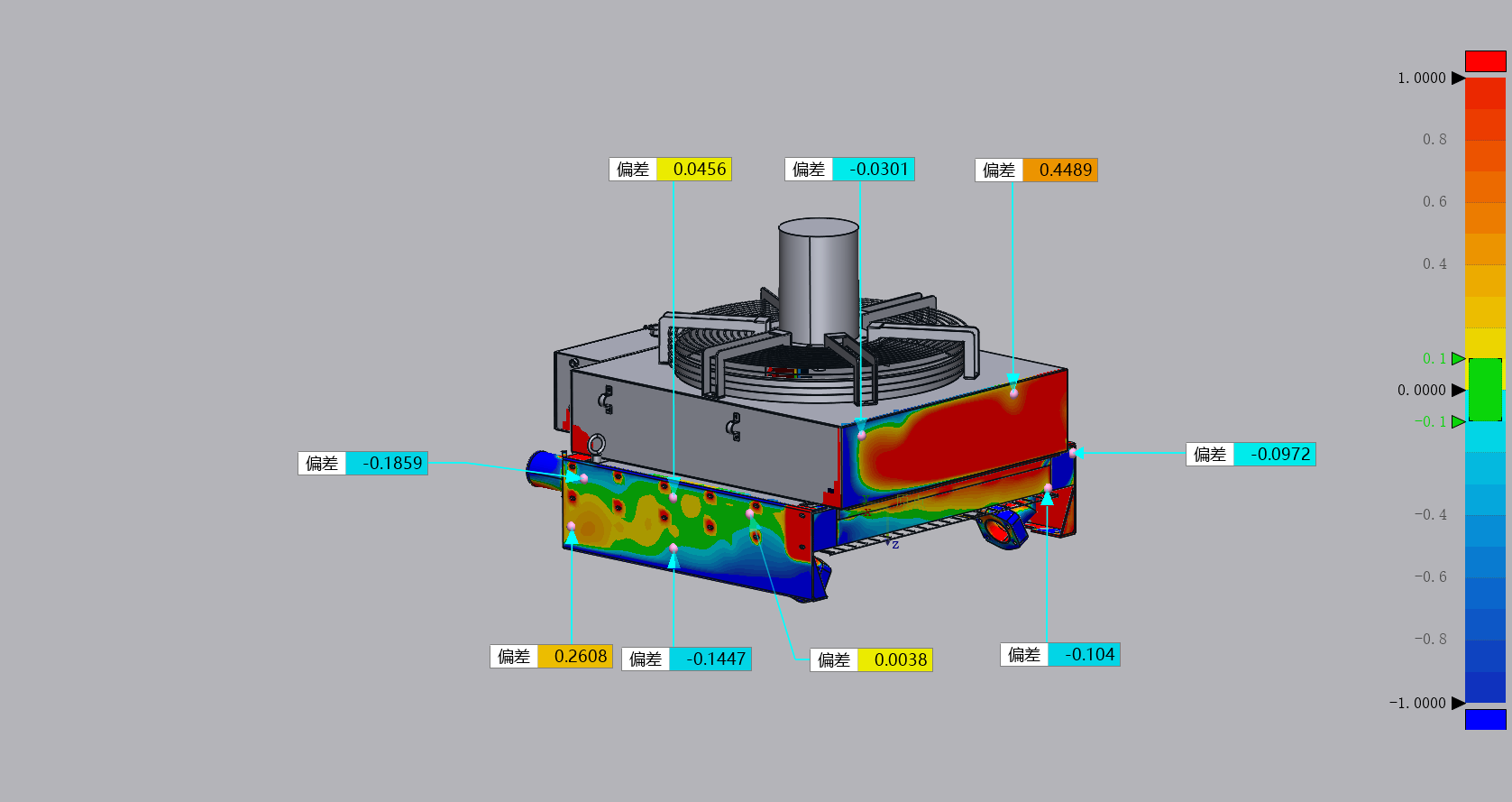

数据比对图

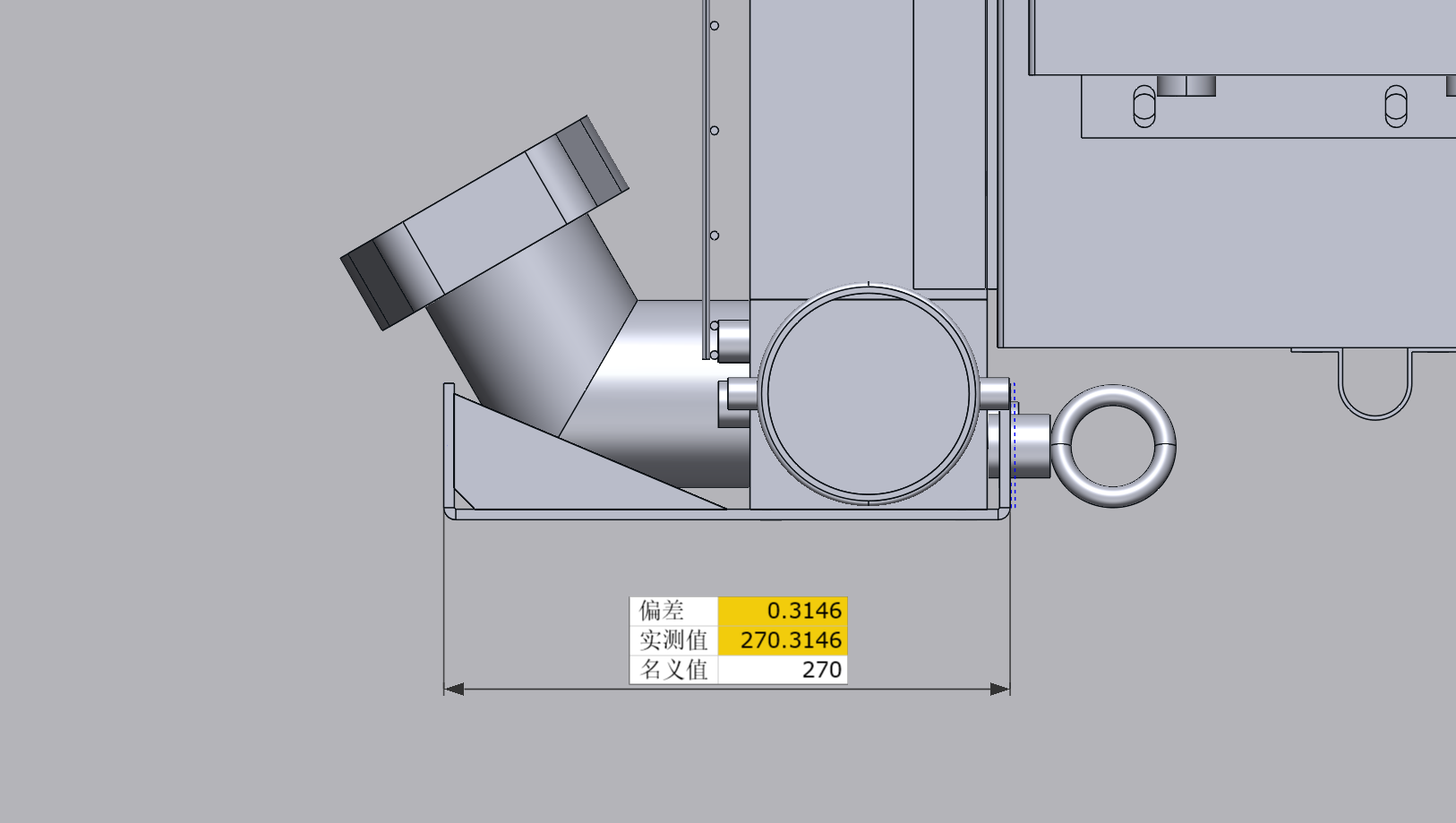

尺寸测量图
