舷侧摩托艇卡合支架逆向建模应用
发布时间：2026-01-31
浏览数：20
- A +
- A
- A -
舷侧摩托艇卡合支架是摩托艇船体与外接设备的核心连接部件，其卡合精度与结构强度直接影响设备安装稳定性及航行安全。客户需通过三维扫描获取支架高精度完整数据，既用于逆向建模生成可直接投产的 CAD 模型，也为后续产品结构优化提供数据依据。因支架结构包含精密卡合齿、异形安装面等复杂特征，对扫描精度与细节还原度要求严苛，传统测量方式难以满足需求，故选用 HOLON3D Smart 49 手持式全蓝激光工业级三维扫描仪，提供高效精准的数字化逆向解决方案。

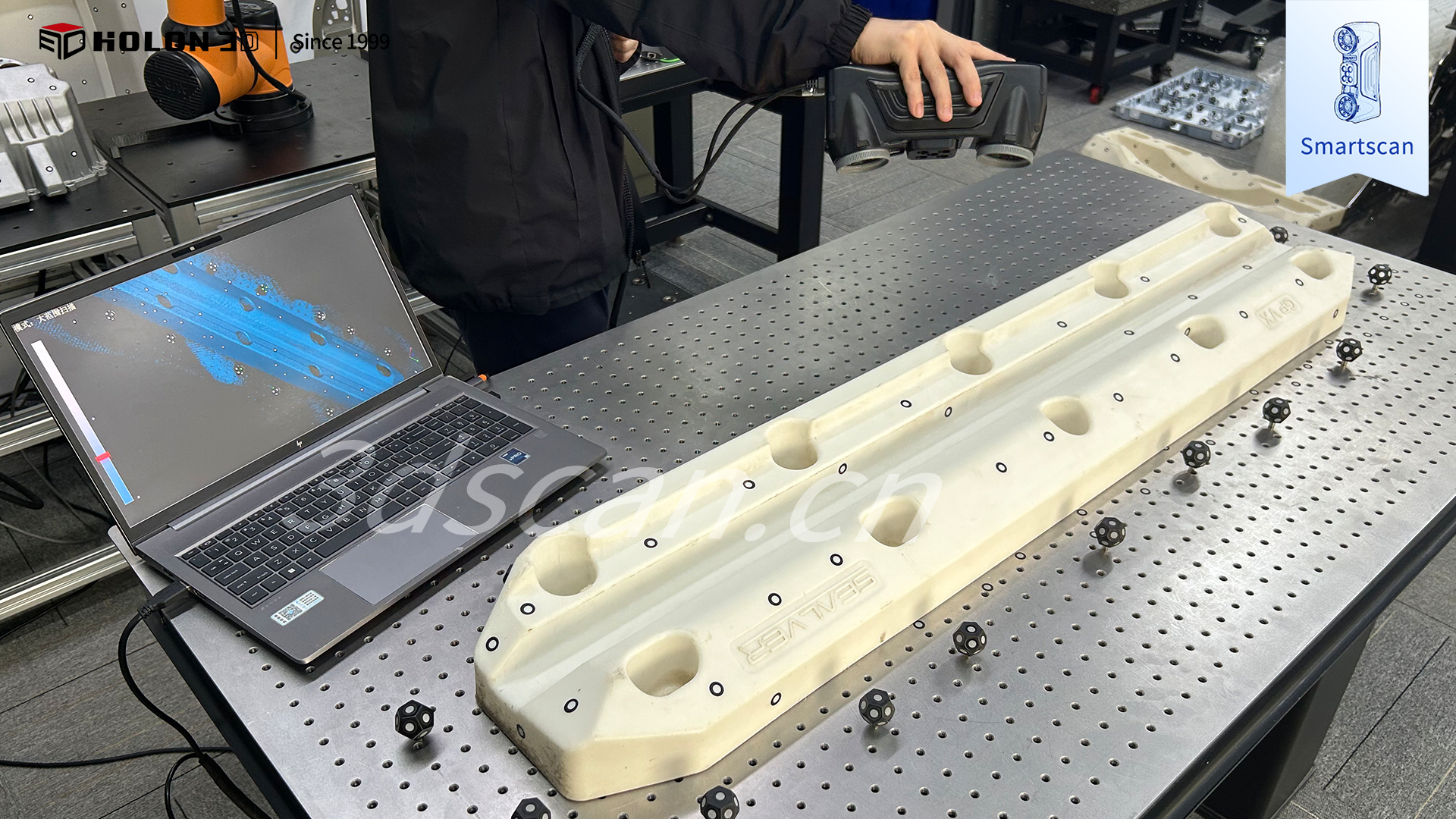

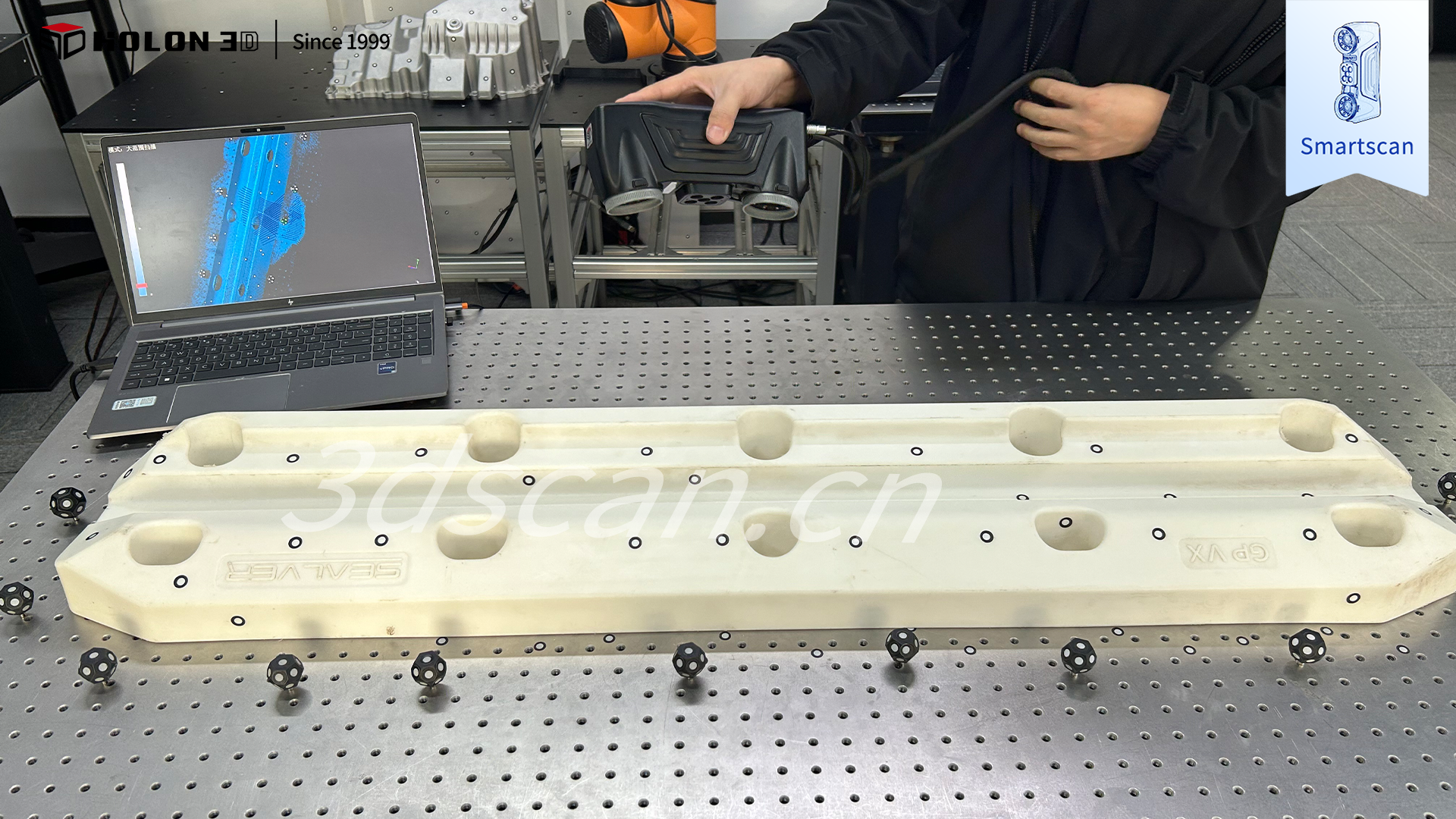

扫描实物图现场图
扫描实物图现场图
面临问题
该发泡材质卡合支架的扫描核心难点在于数据完整性的保障，传统局部测量工具无法全面覆盖所有特征，易形成扫描盲区，导致关键细节数据缺失，进而影响逆向建模的精度和后续产品优化的可靠性。同时，传统测量方式人工拼接数据易产生累计误差，无法满足生产加工与结构优化的双重高精度要求。

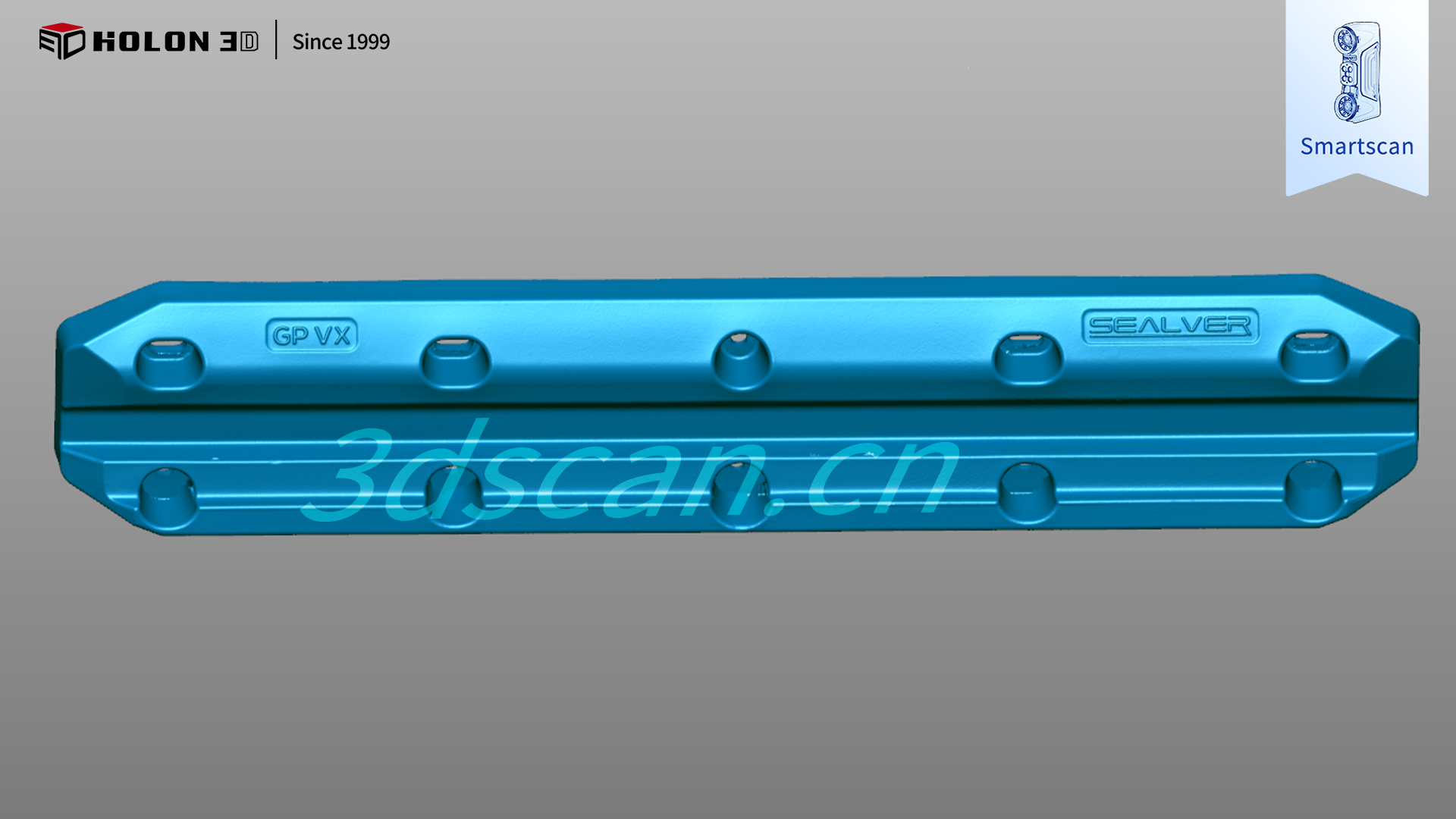

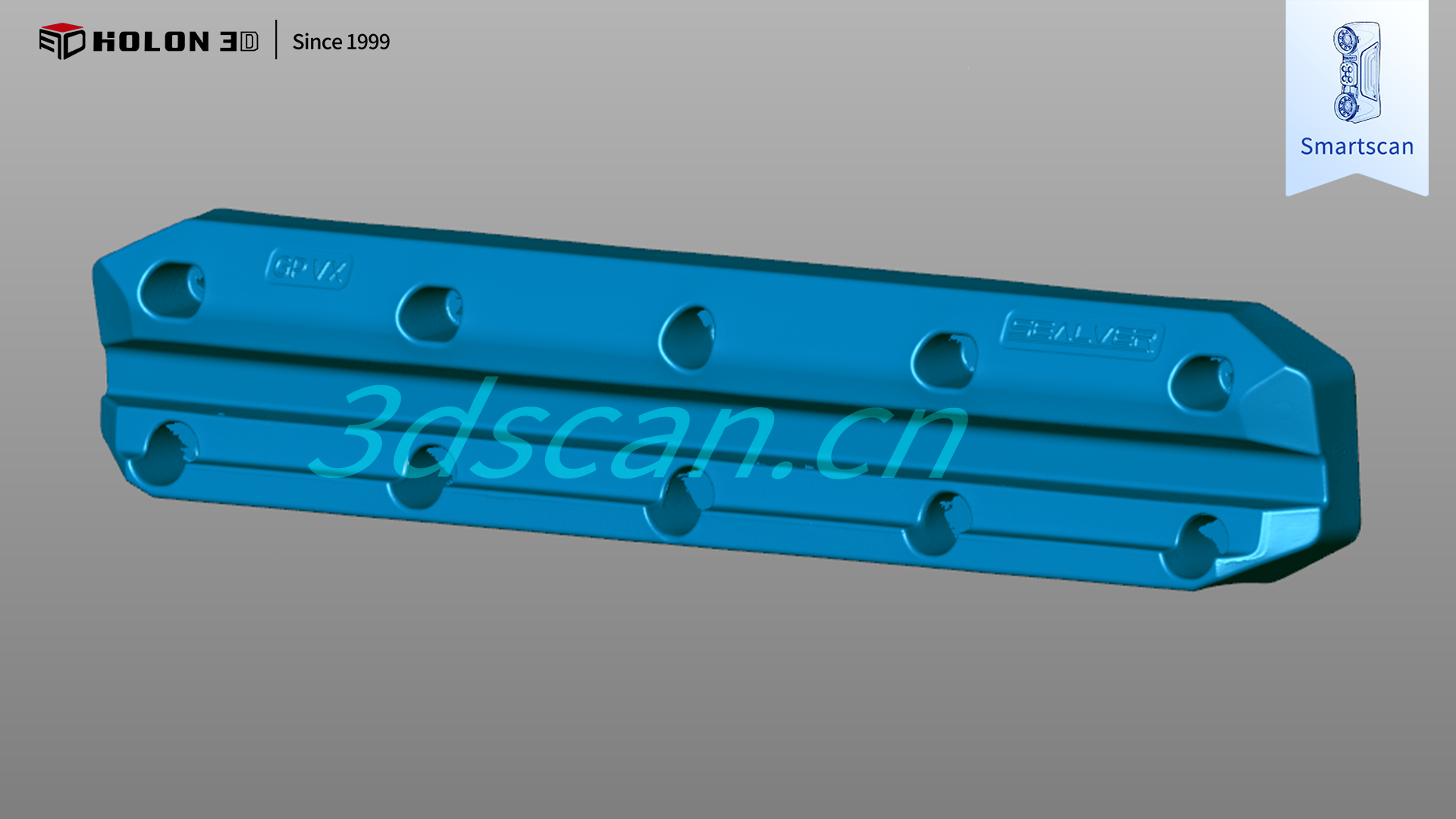

扫描数据图
扫描数据图
解决方案
采用 HOLON3D Smart 49 扫描仪可针对性破解完整性难题，其具备工业计量级精度，搭配全蓝激光技术，无需特殊预处理即可适配发泡材质，精准捕捉支架的整体轮廓与细微特征。设备搭载四种扫描模式，可根据支架不同特征区域灵活切换，配合手持设计自由调整扫描角度，轻松深入隐蔽衔接部位，实现全特征无死角扫描。高速无接触式测量避免对发泡材质造成损伤，且不受场景约束，仅需粘贴少量标志点即可稳定输出高密度点云数据。扫描数据可直接导入逆向建模软件生成合格的生产用 CAD 模型，同时为产品结构优化提供精准数据支撑，完全契合客户双重需求，为舷侧摩托艇卡合支架的复刻生产与性能升级提供可靠数字化保障。

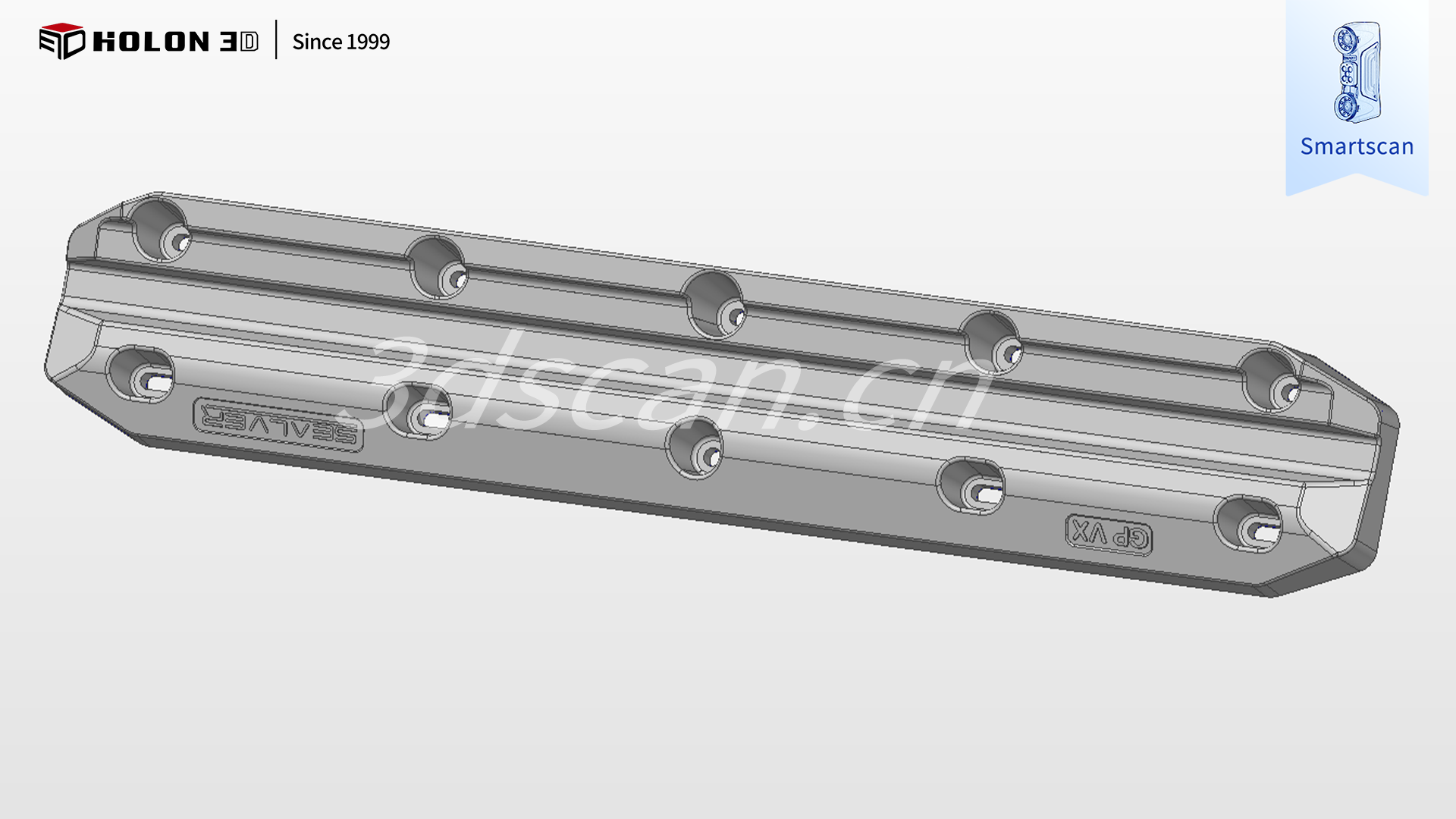

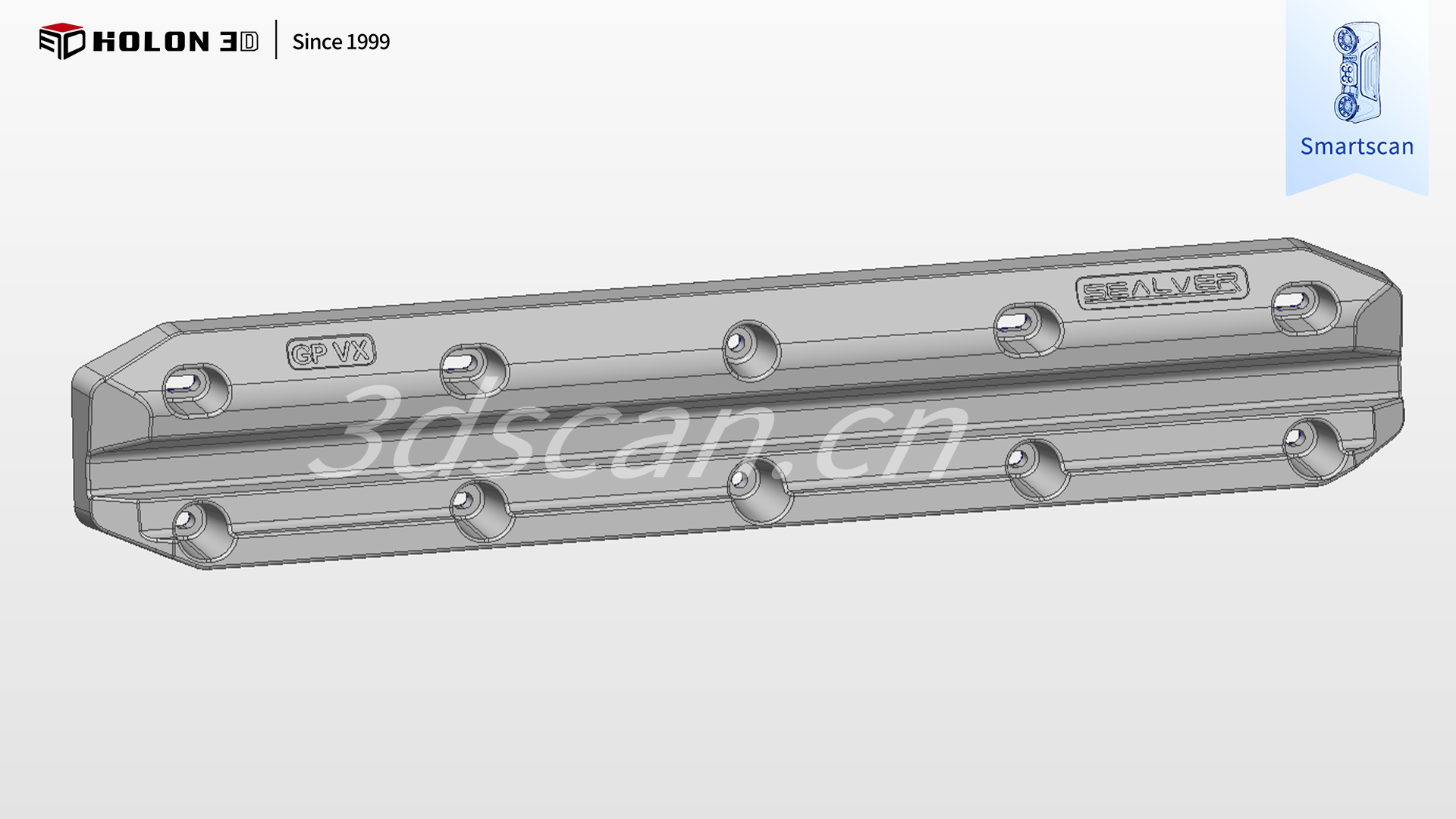

逆向建模数据图
