本次项目主要是给摩托艇做全尺寸三维扫描，输出完整船体 1:1 精准三维数据，满足客户船体改装设计、破损修复、定制配件开发的数字化需求。

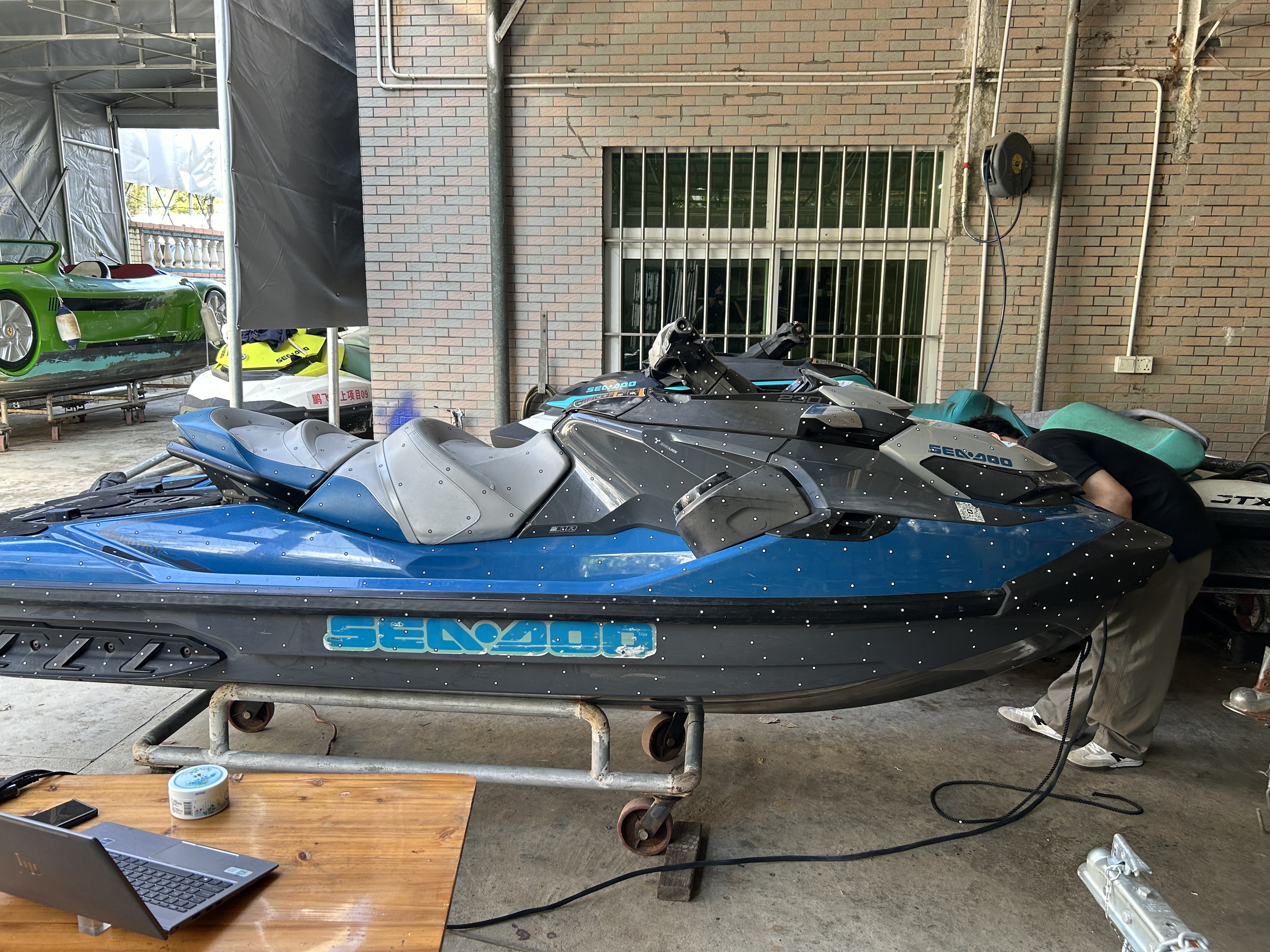

摩托艇实物图1

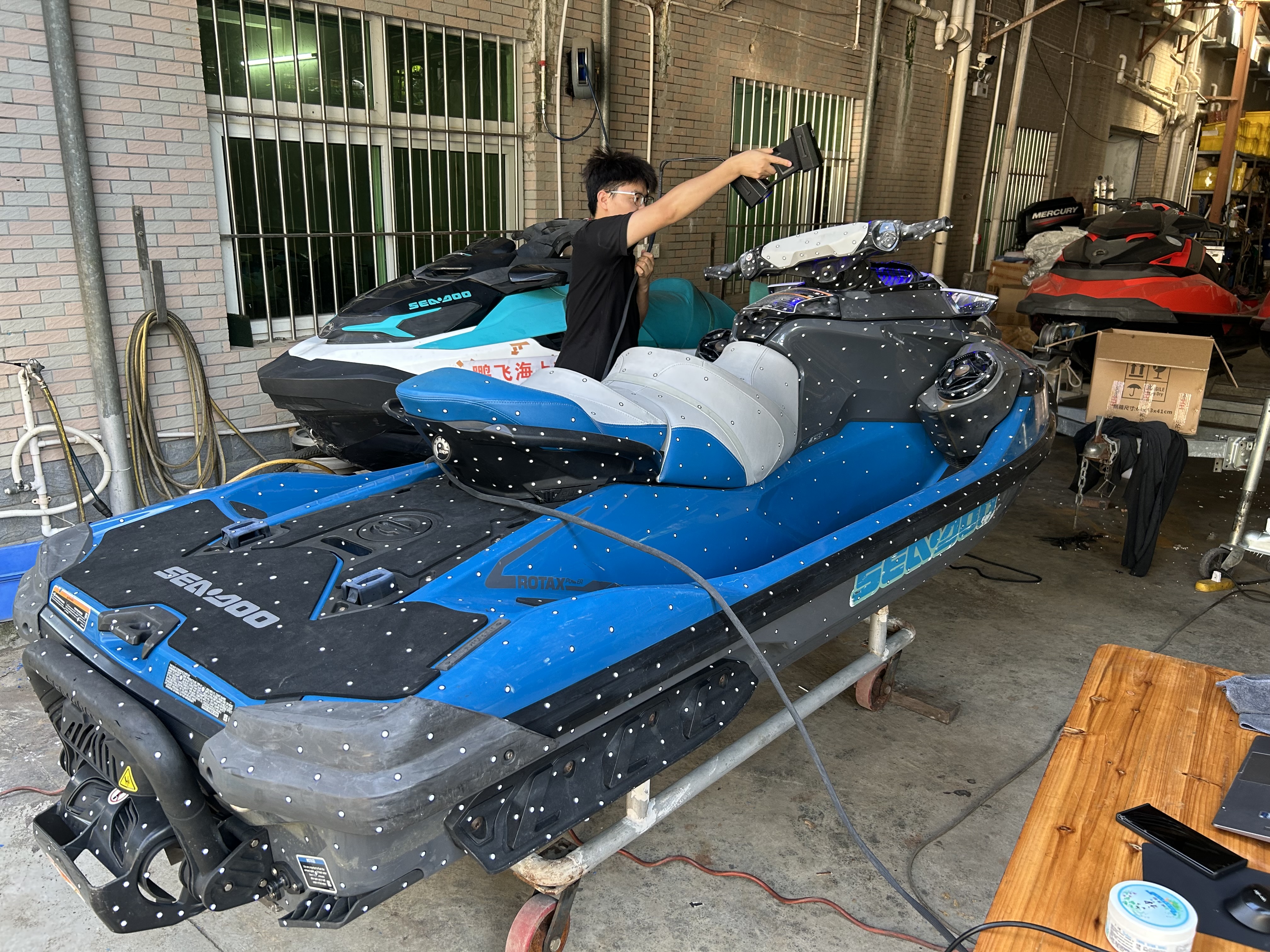

摩托艇实物图2
面临问题
· 船体为大尺寸复杂流线曲面，传统手工测量无法获取完整的三维造型数据；
· 无标准化三维模型，船体改装、尺寸校验、造型存档无精准数据支撑；
· 大尺寸物体测绘效率极低，无法完整还原曲面弧度与整体结构细节。

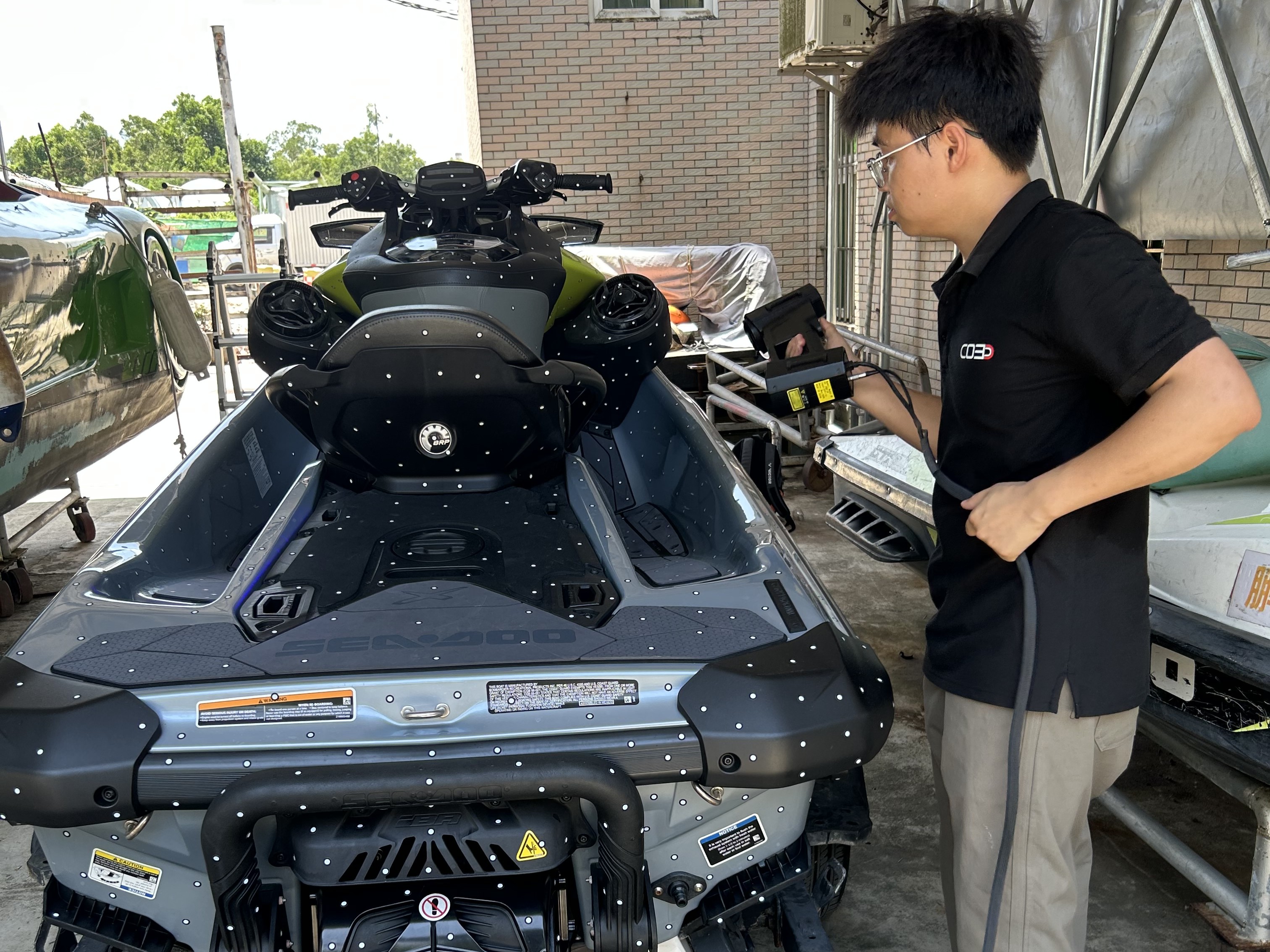

扫描现场图1

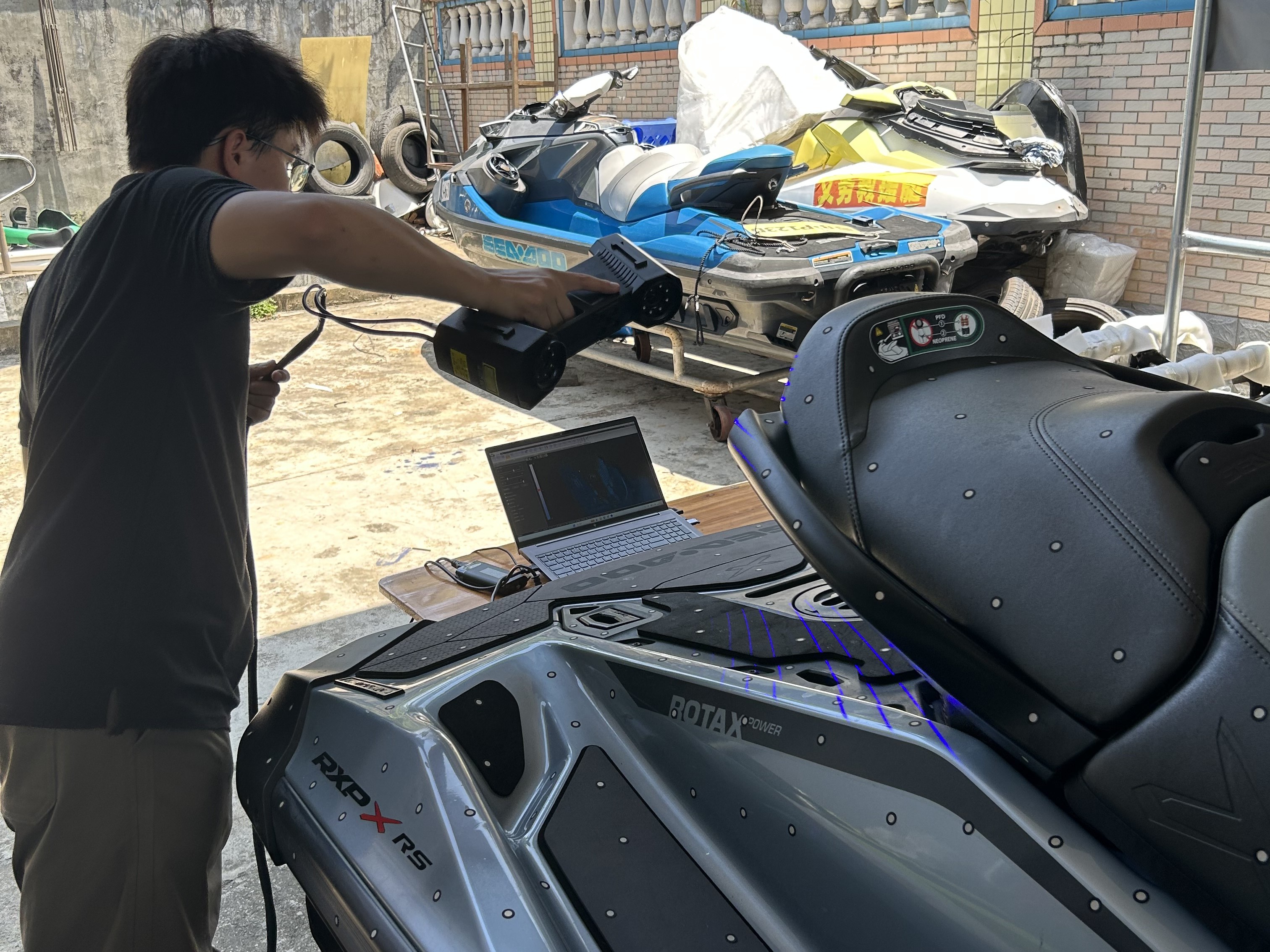

扫描现场图2
扫描现场图3
解决方案
华朗三维工程师采用工业级三维扫描设备，即使是在户外环境也能正常扫描。2小时内完成整挺全表面数据采集，完整覆盖外壳、操控台、装配接口所有细节，扫描精度可达 ±0.05mm，1:1 还原流线曲面的连续形态与所有微小结构特征。扫描完成后输出高精度三角网格模型，数据可直接导入 SolidWorks、UG等主流设计软件，无需二次修复处理，直接作为改装设计的基准数模。

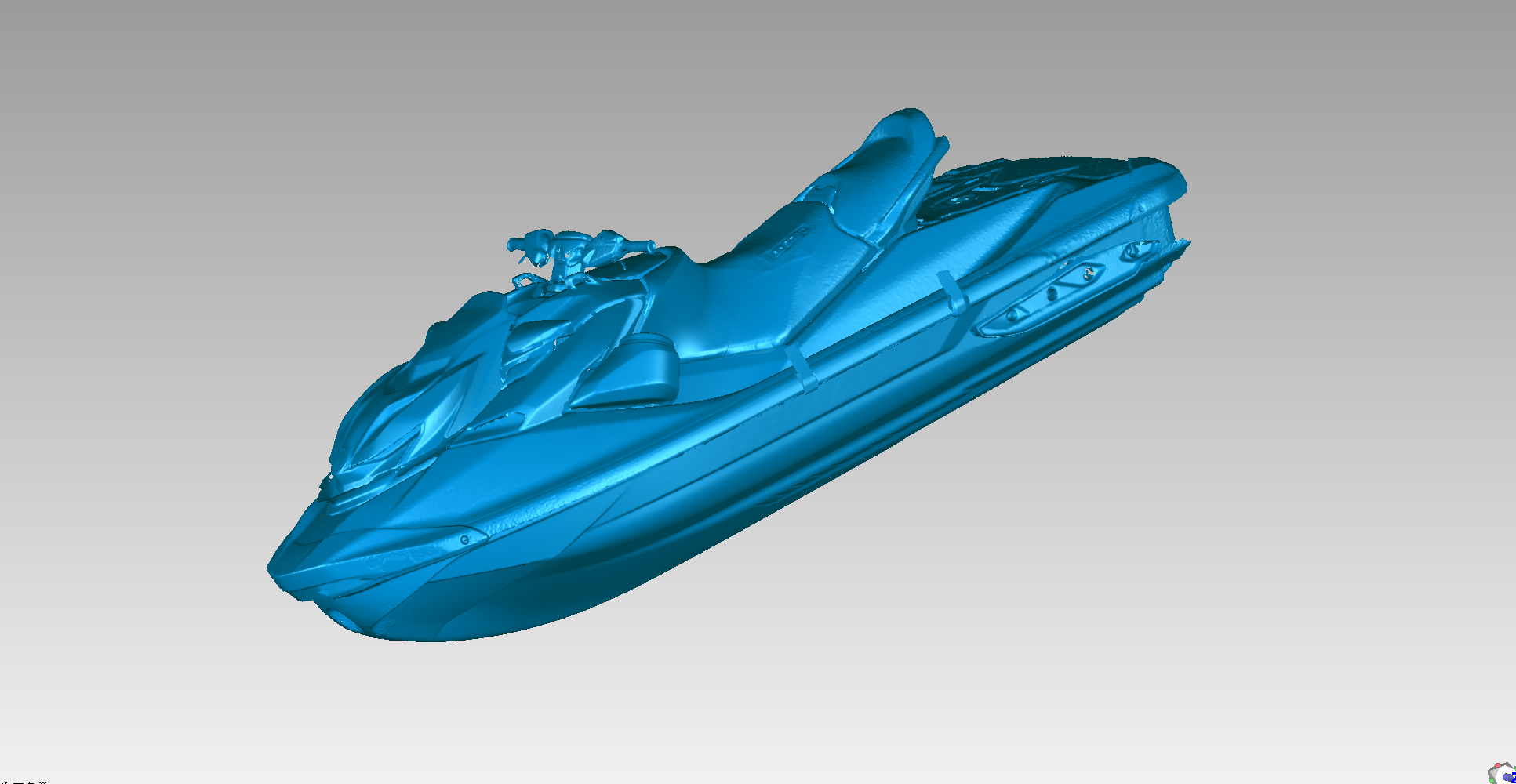

绿色摩托艇扫描数据1

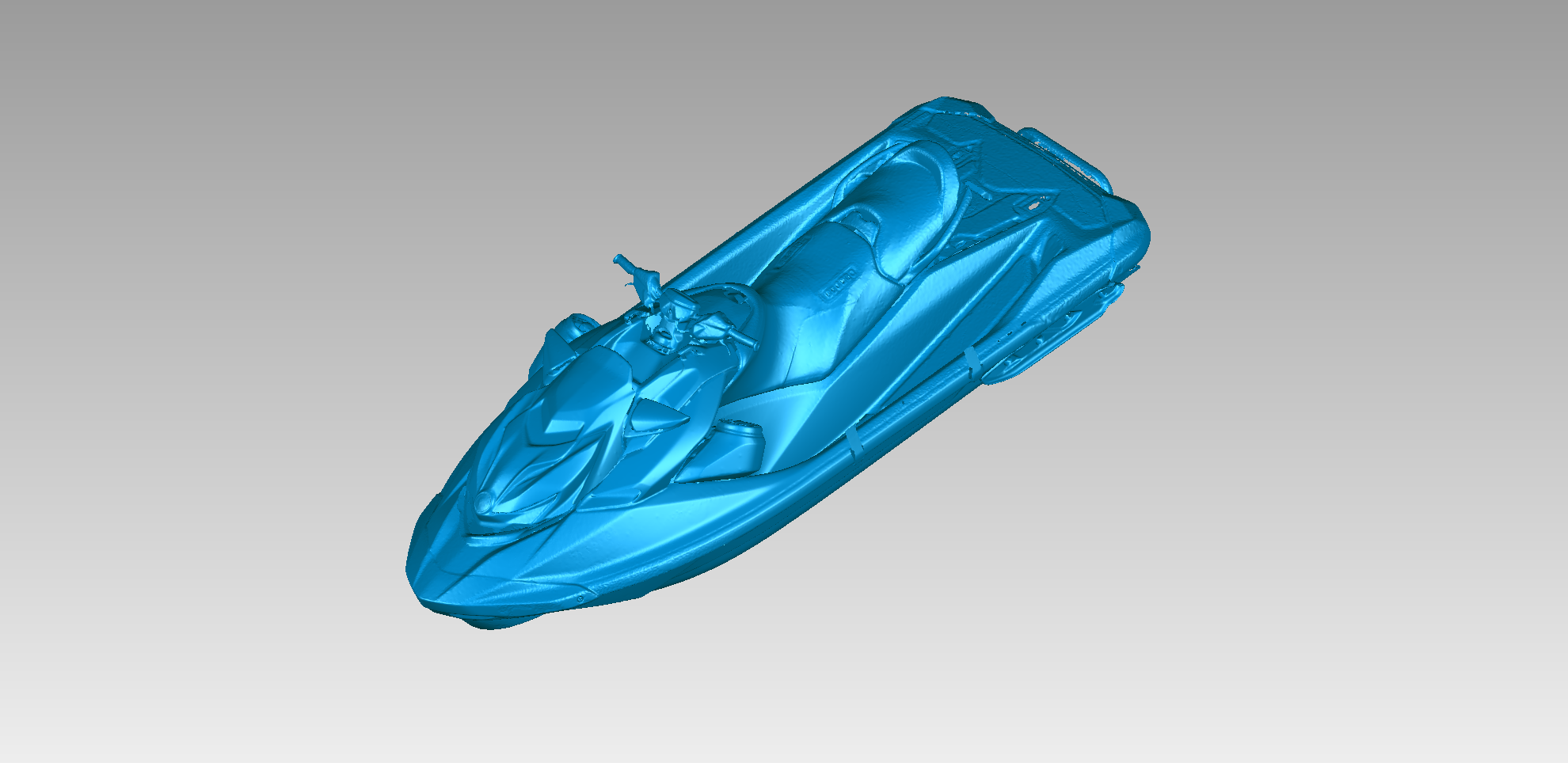

绿色摩托艇扫描数据2
基于扫描数据可完成船体全尺寸偏差分析，量化标注磨损、形变部位与数值，为维修修复提供精准依据；同时完成原厂造型的数字化永久存档，为后续维修、复刻、改装提供统一的数字基准。
基于精准的三维扫描模型，定制配件可直接在数字环境下完成设计与虚拟装配验证，无需手工打样试错，单款配件的开发周期从 1-2 周缩短至 2-3 天，配件与船体的贴合度误差控制在 0.1mm 以内，同时保证了多批次配件的安装一致性。

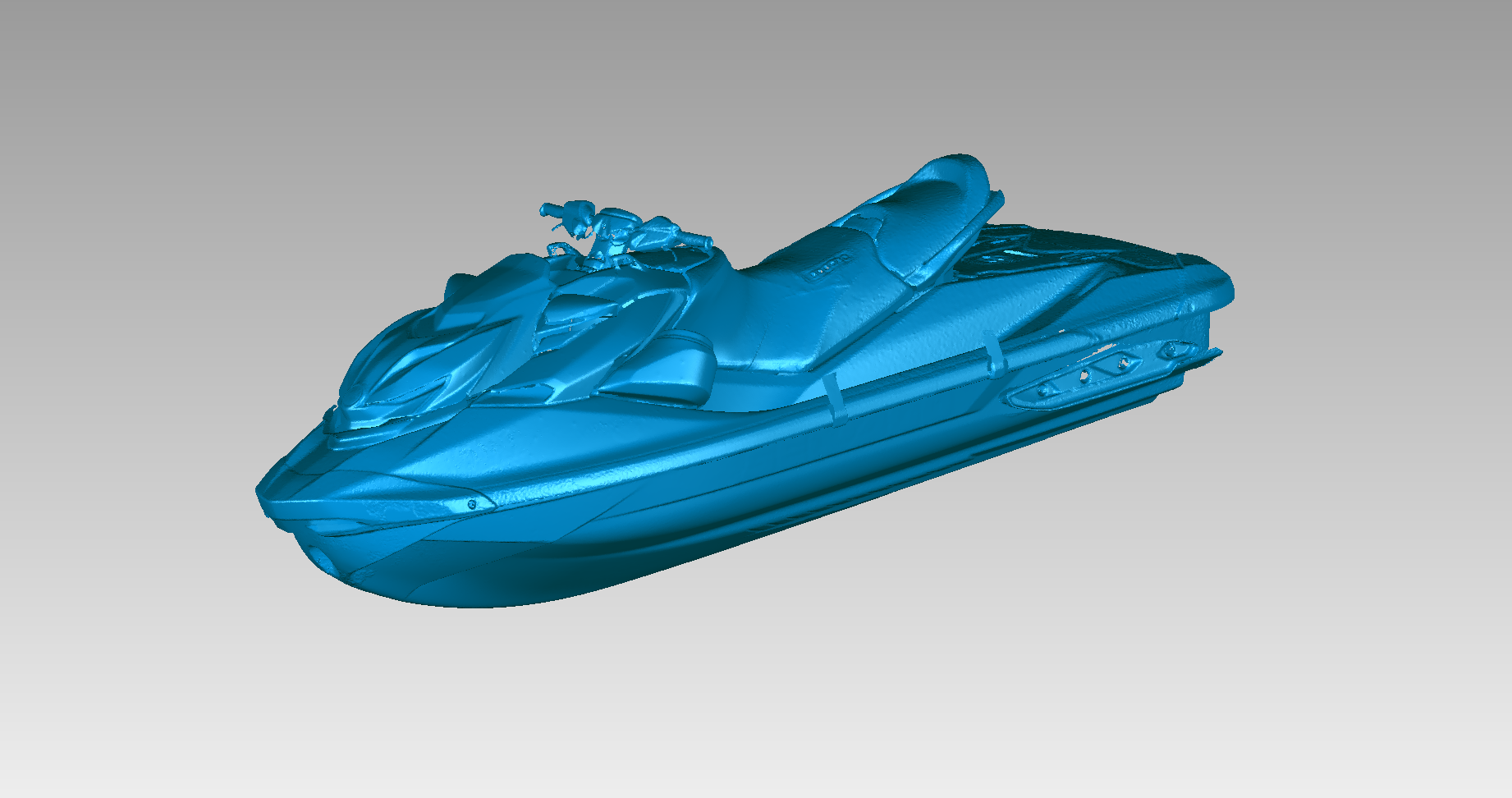

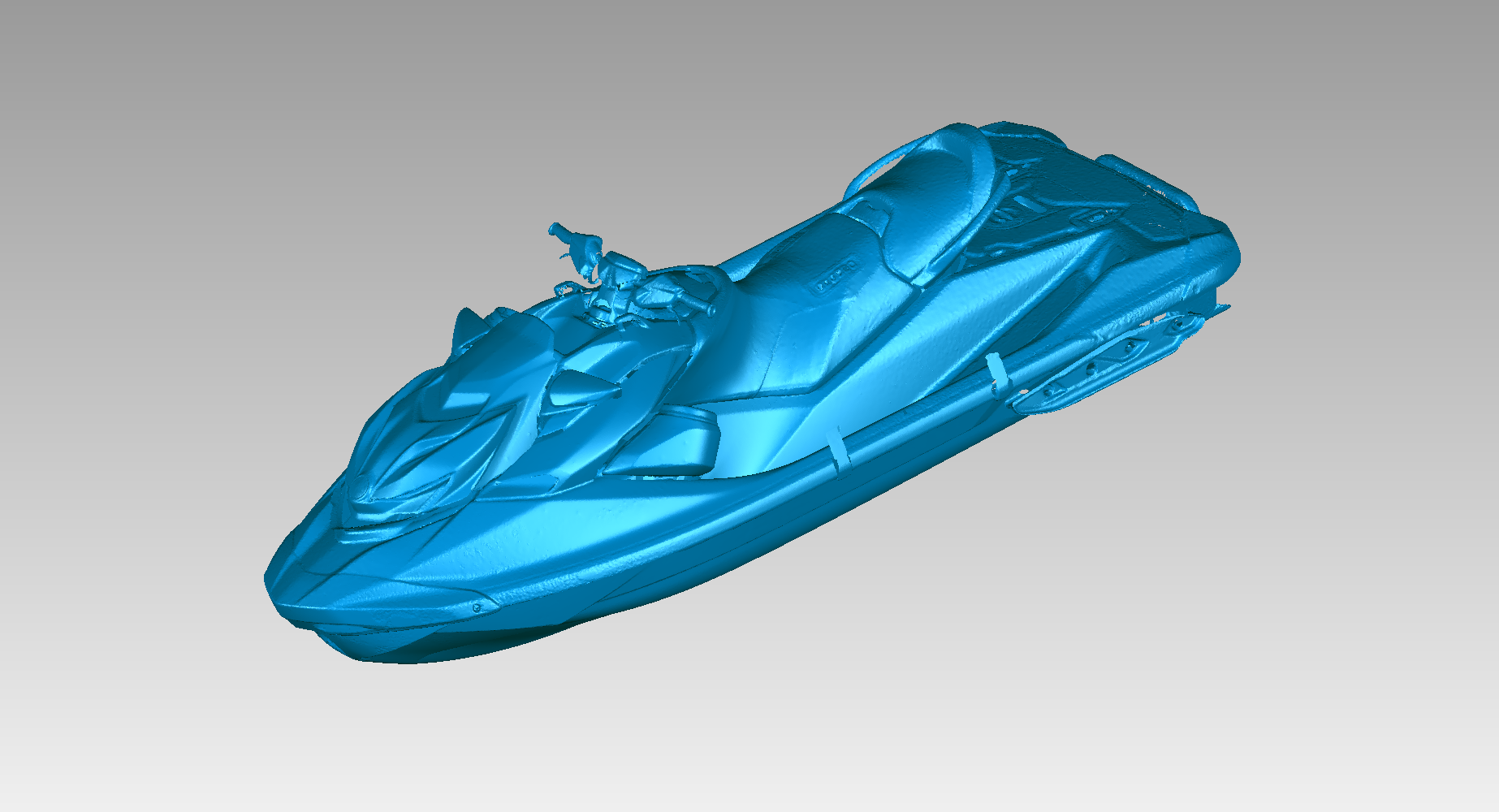

蓝色摩托艇扫描数据1
蓝色摩托艇扫描数据2
