航空钣金件三维扫描检测
发布时间：2026-08-07
浏览数：6
- A +
- A
- A -
客户携带航空钣金焊接构件实物样件到访我司，需要对成品样件开展三维检测，比对成品实物与原始设计数模之间的各项形位公差，核验钣金折弯、焊接成型后的实际加工品质，排查焊接形变、轮廓偏移、孔位偏差等问题，验证零件是否满足航空装配的精度要求，华朗三维工程师采用手持式扫描仪完成整套检测工作。

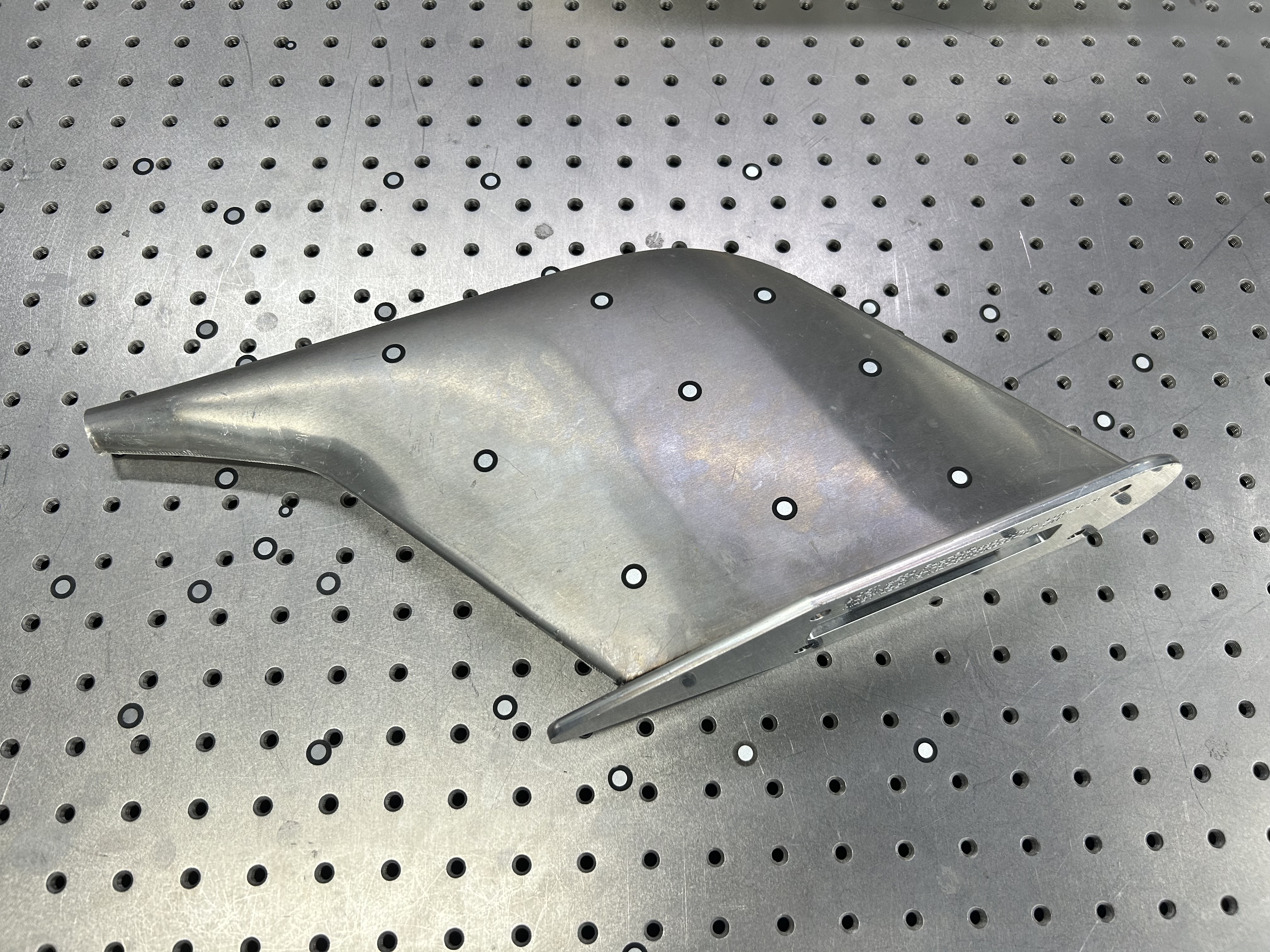

实物图
面临问题
原有三坐标测量方式，检测点位有限，完整检测一件耗时久，整体检测效率偏低，难以满足批量检测需求。客户希望找到高效检测方案，需要现场实测验证设备真实精度，确认三维扫描输出的形位公差数据可信，才可以投入实际生产使用。

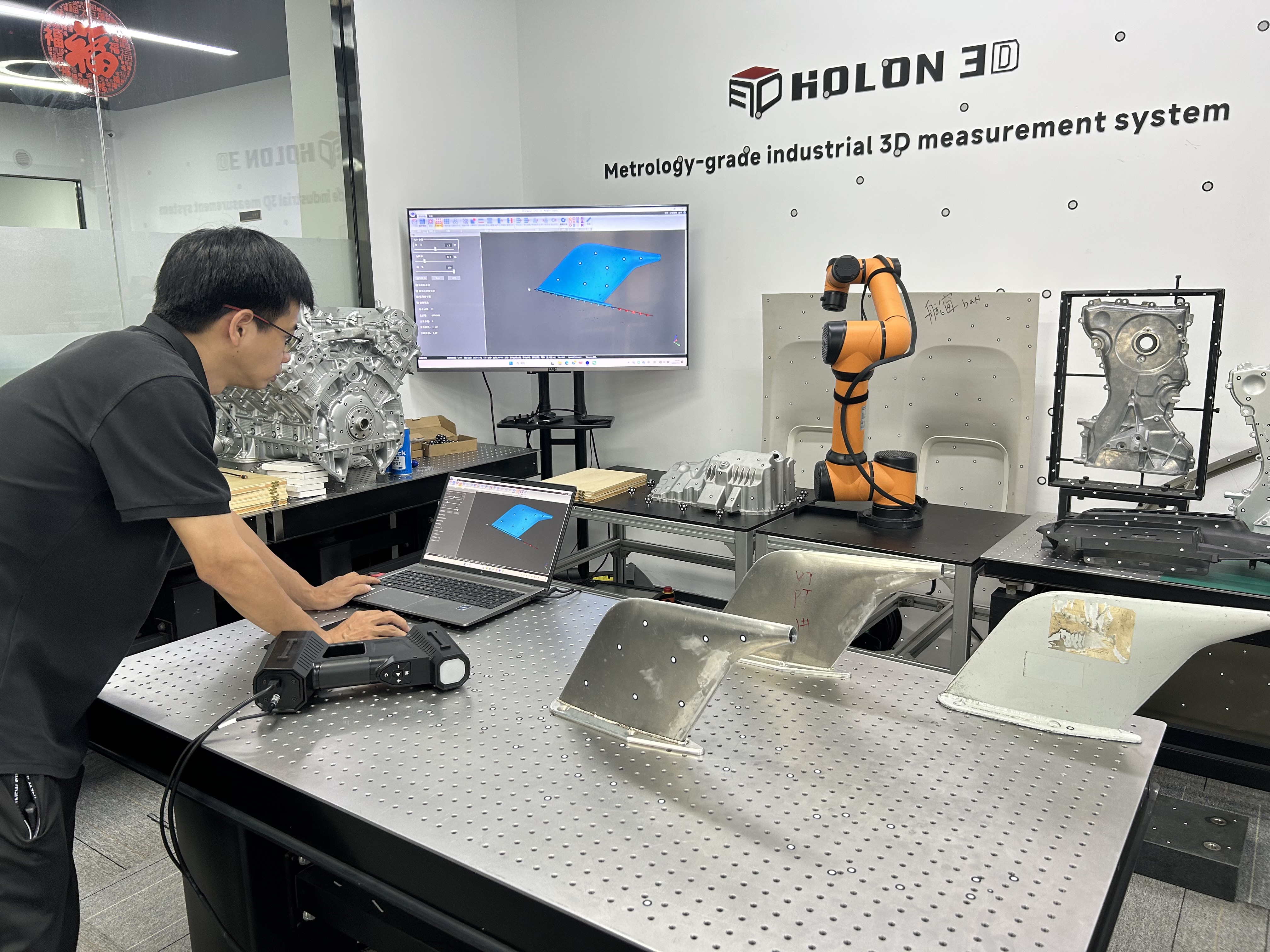

现场图
解决方案
使用华朗三维扫描仪开展非接触式扫描检测，扫描速率 420 万点 / 秒，精度可达 0.02mm；借助标记点完成工件定位，无需定制工装检具，快速采集钣金件完整三维点云，完整覆盖曲面、各个定位孔、焊接焊缝全部区域。

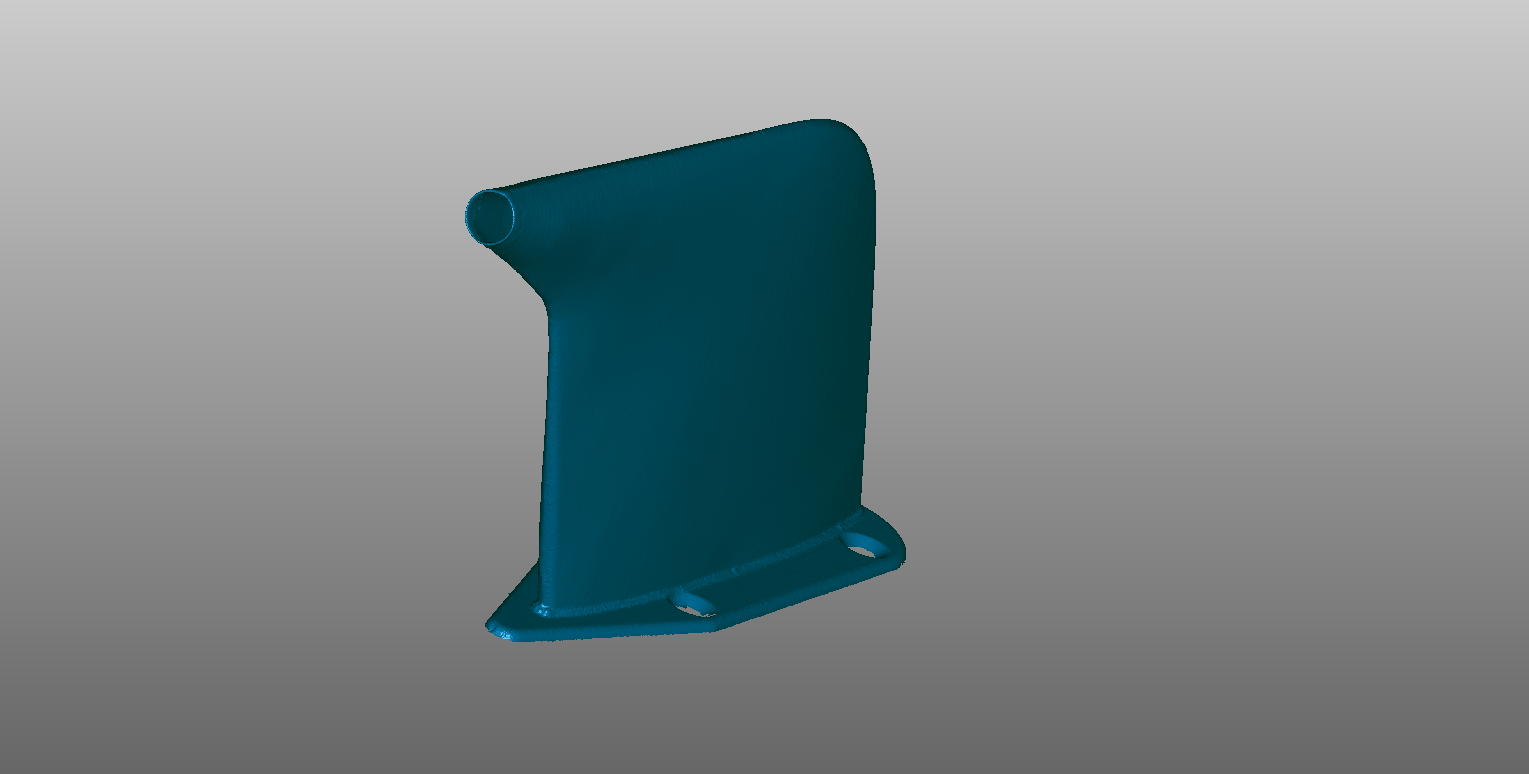

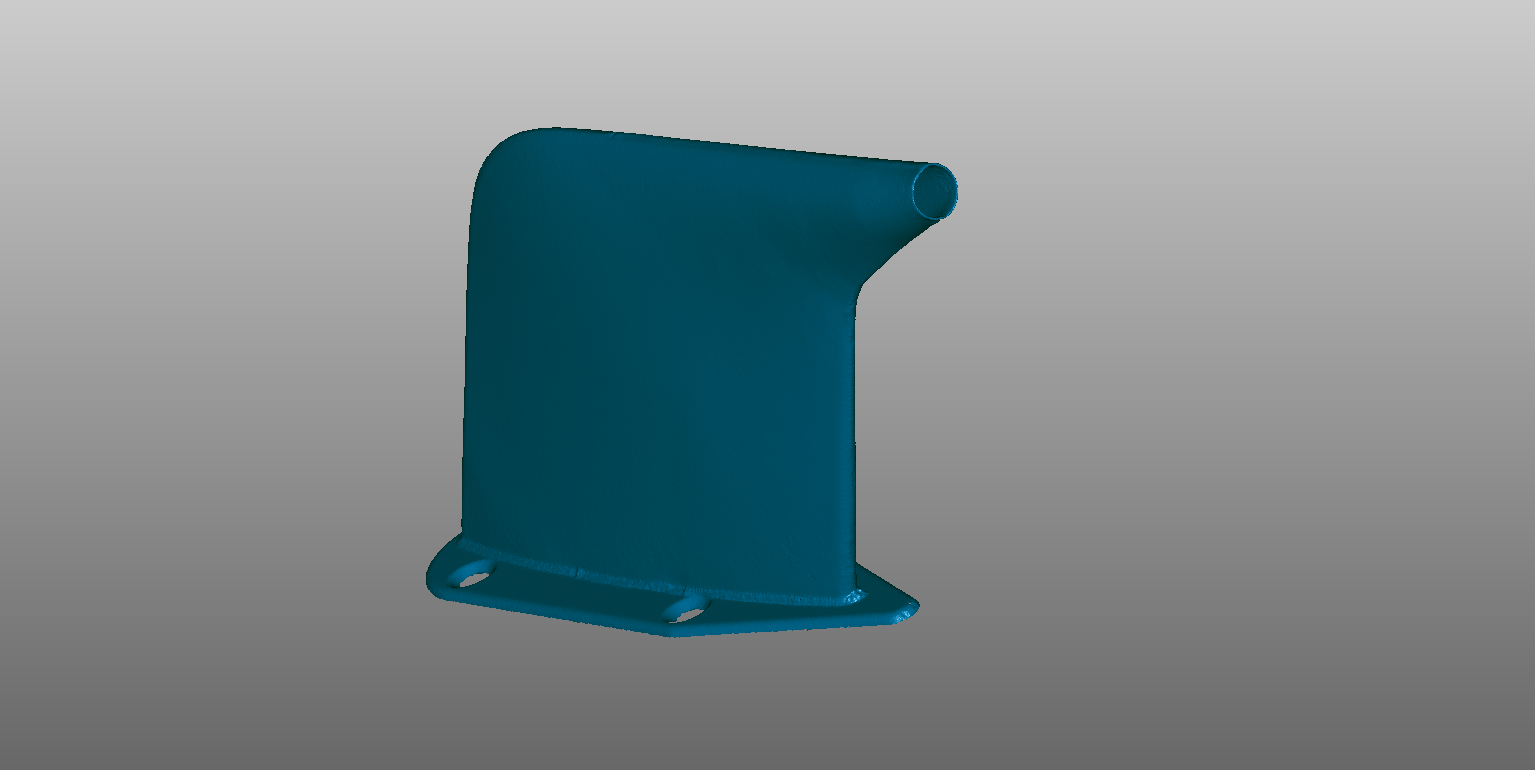

扫描数据图（stl）
将扫描得到的实物点云数据导入检测软件，与客户提供的原始原件数模进行对齐比对：
1.输出彩色偏差色谱图，直观展示钣金焊接件整体变形与超差位置；
2.一键计算输出孔径、孔位位置度、曲面轮廓度等全套形位公差数据；
3.生成标准化检测报告，把三维扫描检测结果，和客户传统量具测量结果做交叉比对，现场验证设备检测精度。

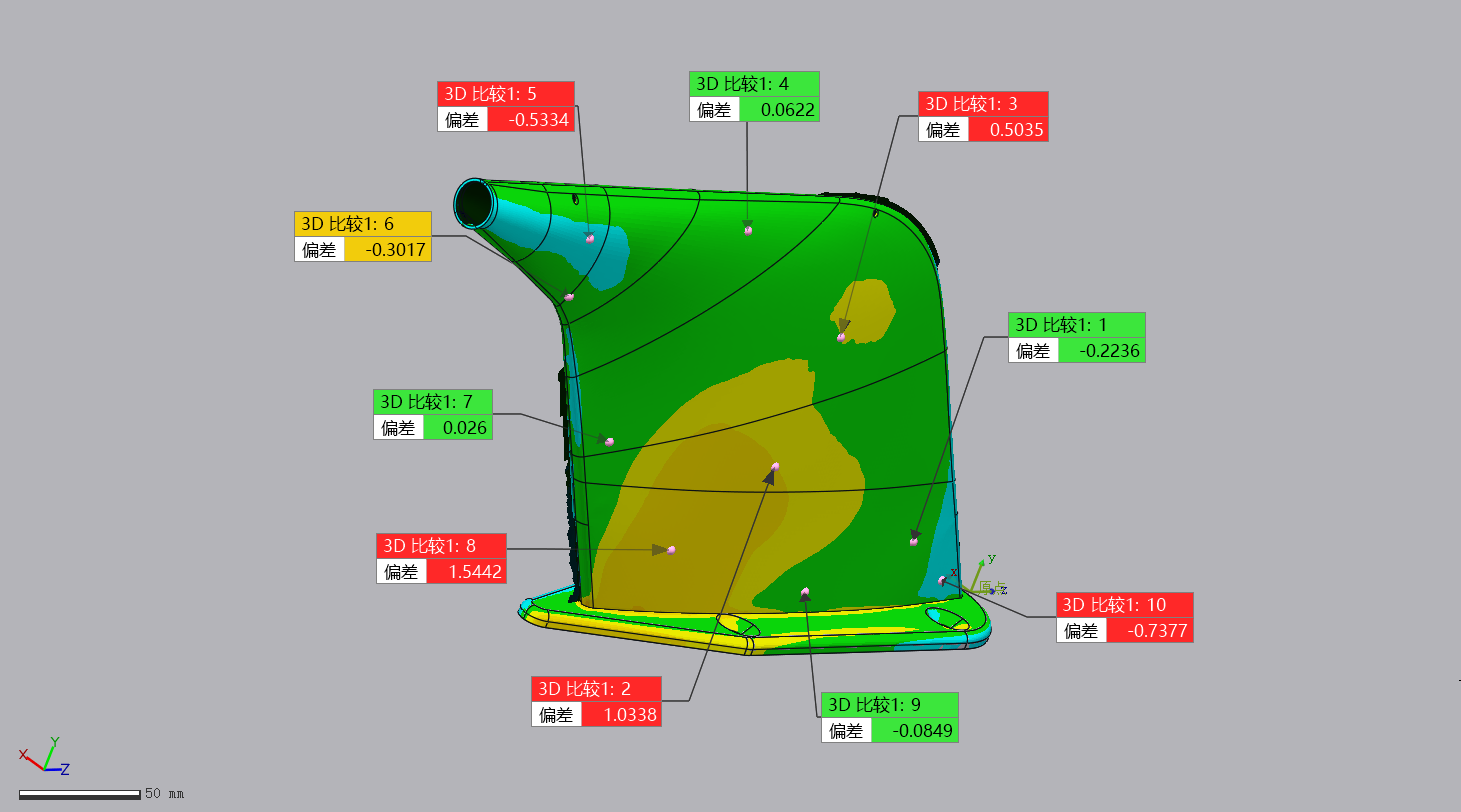

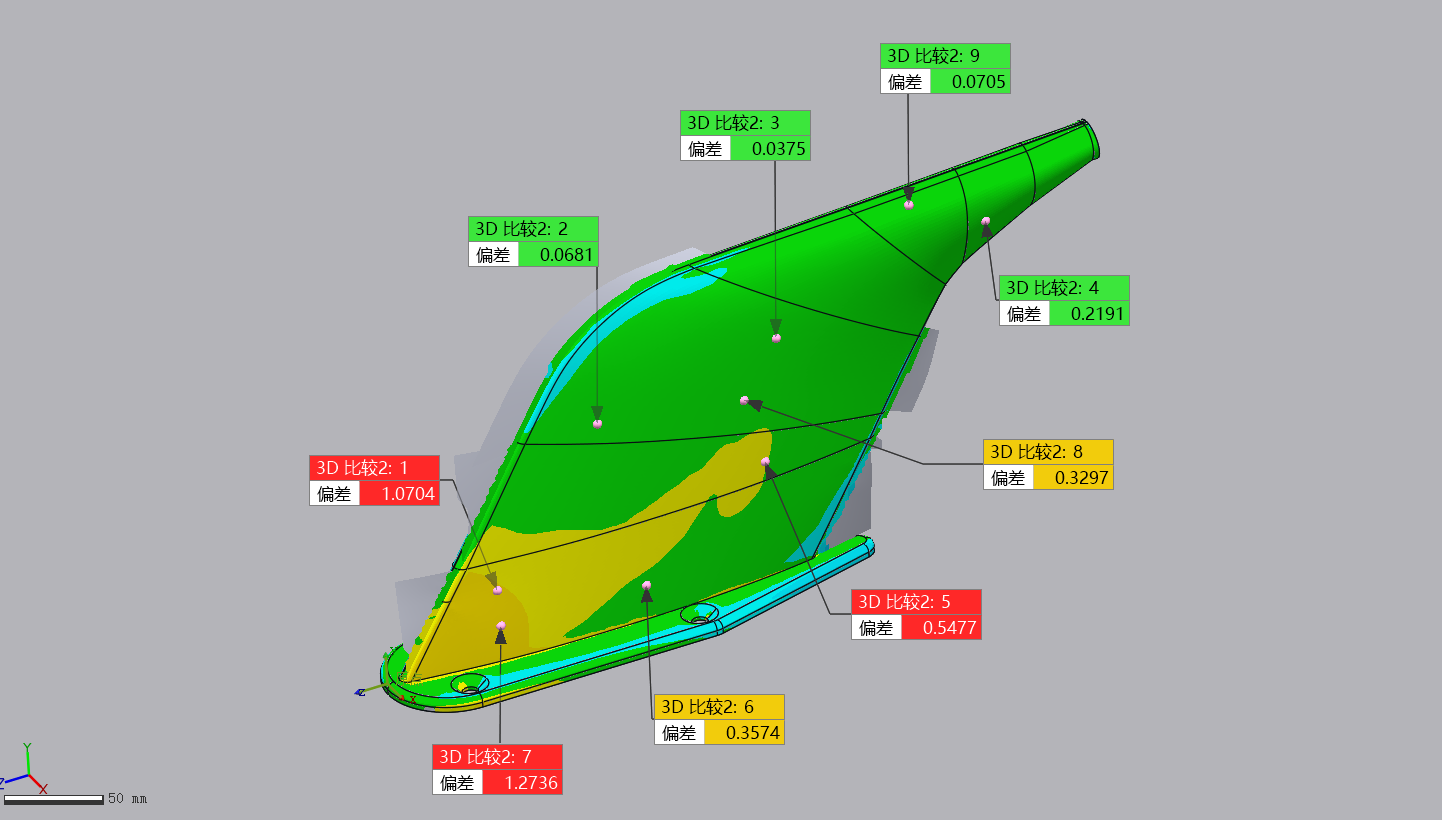

偏差色谱图
现场实测验证，三维扫描大幅缩短单件检测周期，有效提升检测效率；实测数据与客户参考数据吻合，证实设备精度可靠，可准确反馈成品与数模之间的形位公差偏差，为客户后续批量检测设备选型、钣金焊接工艺优化提供真实有效的实测依据。

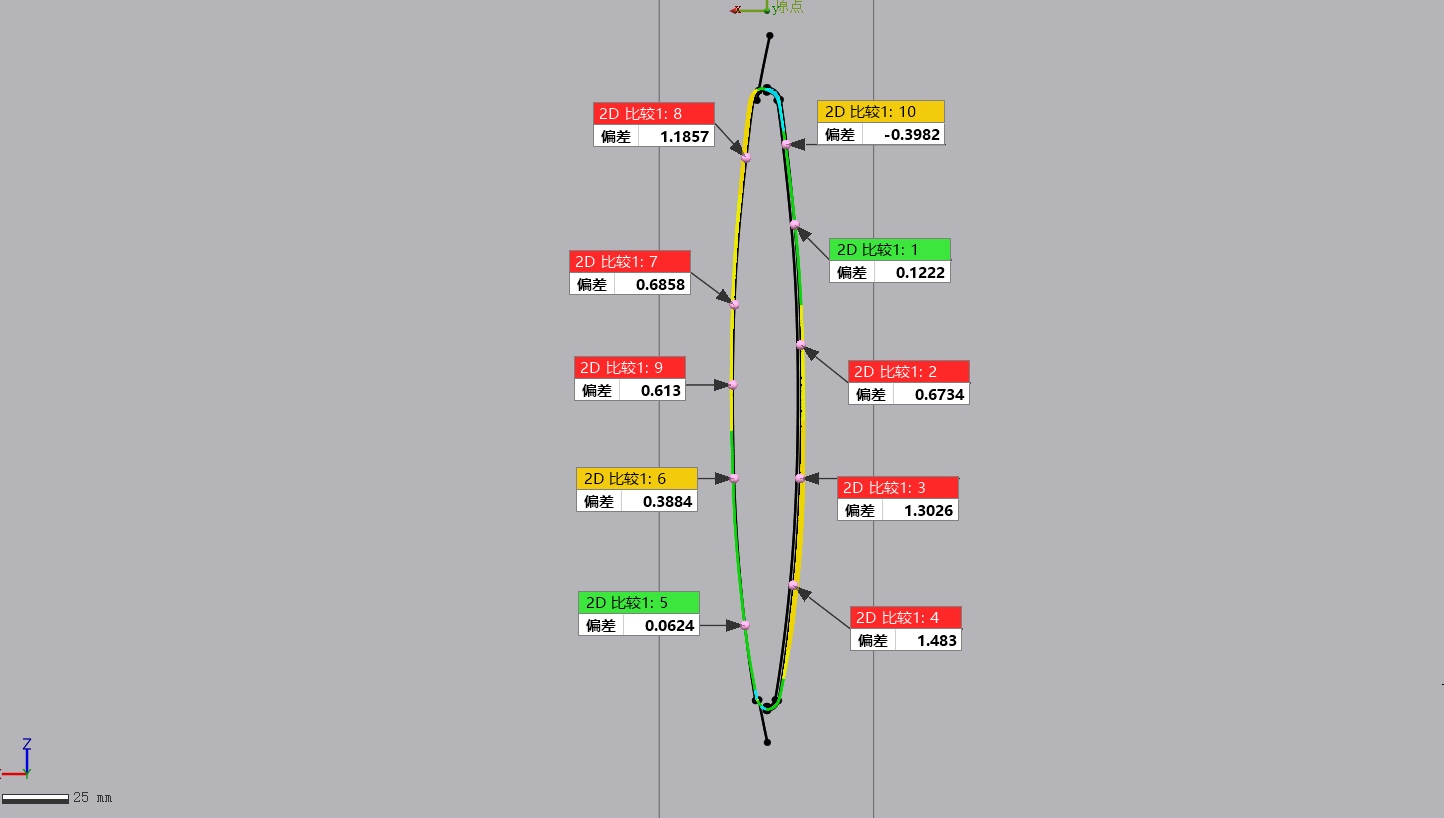

剖面图
