橡胶软管的三维扫描
发布时间：2025-04-29
浏览数：502
- A +
- A
- A -
某企业需对黑色橡胶软管进行样品合格率检测，确保其尺寸精度与形位公差符合工业自动化系统的装配要求，避免因形变或尺寸偏差导致密封失效或流体传输异常。

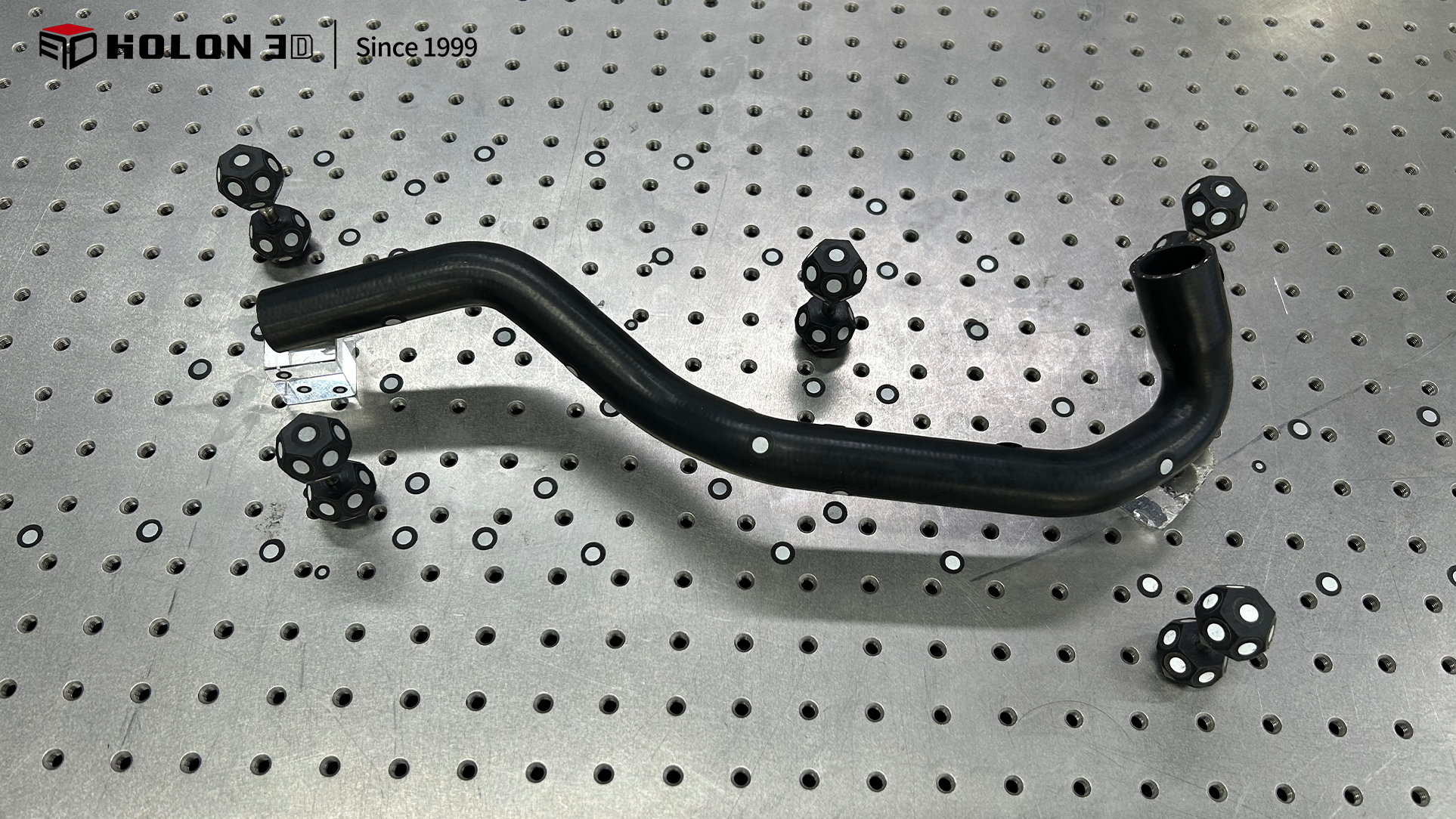

实物图
面临问题
橡胶软管为黑色软管材质，吸光性强且表面反射率低，使用常规三维扫描仪易因光线捕捉不足导致数据缺失或噪点干扰；同时，管体柔软特性使得扫描过程中若施加接触压力或受自重影响，易引发局部凹陷、扭曲等形变问题，导致三维数据失真，难以真实还原实际尺寸与形位公差。

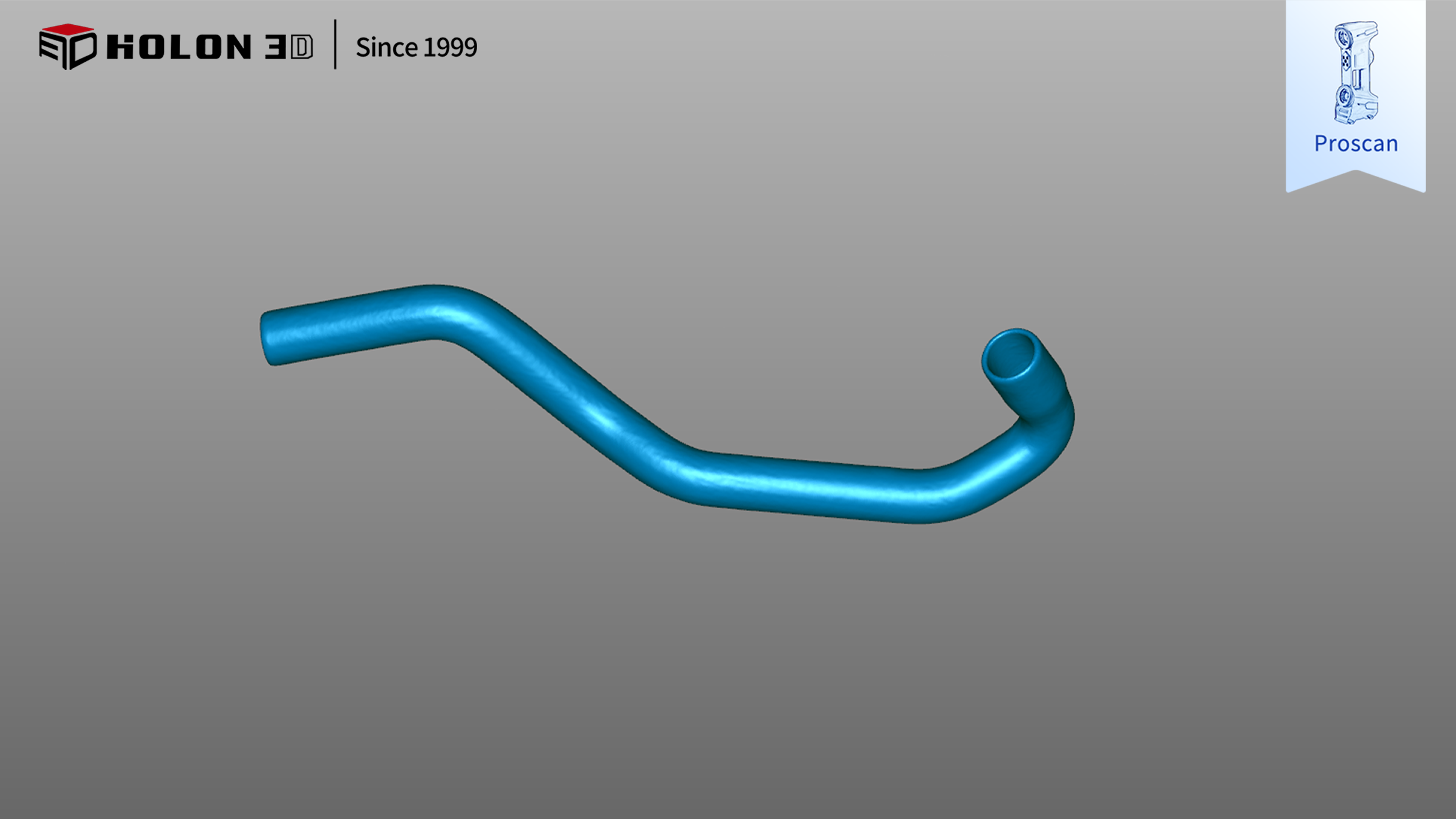

STL数据
解决方案

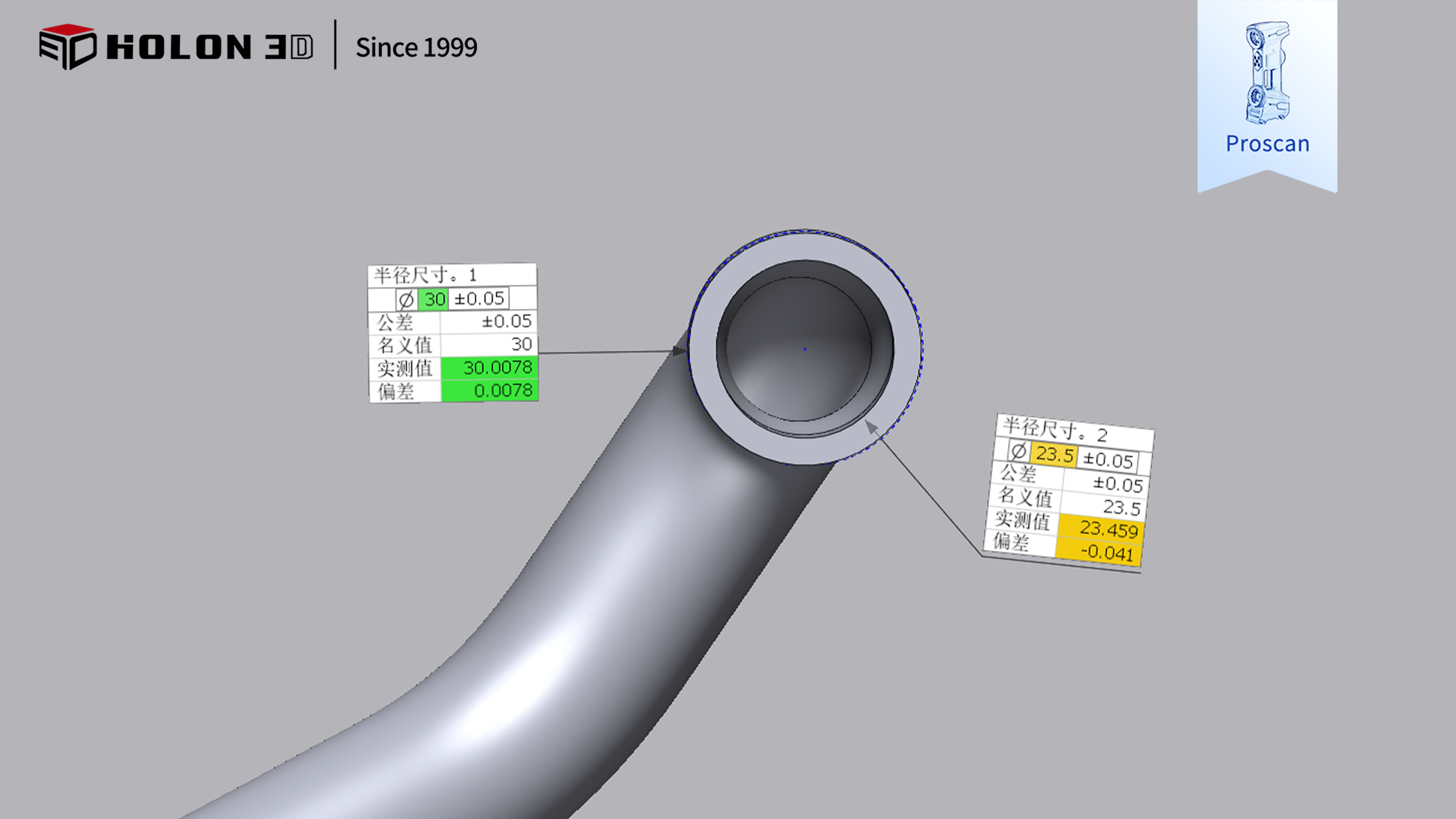

采用Proscan手持式三维扫描仪搭配定制化检测方案，通过蓝光激光光源与调节光源亮度突破深色表面吸光限制，精准获取软管复杂曲面及轮廓数据，并结合高速扫描，最大限度减少外力或自重导致的形变误差；扫描完成后，通过检测软件手动对齐CAD模型并设定公差阈值，利用色谱图直观标识壁厚偏差、弯曲度异常等缺陷，人工复核关键尺寸后生成可视化报告，实现高效精准的质量管控。

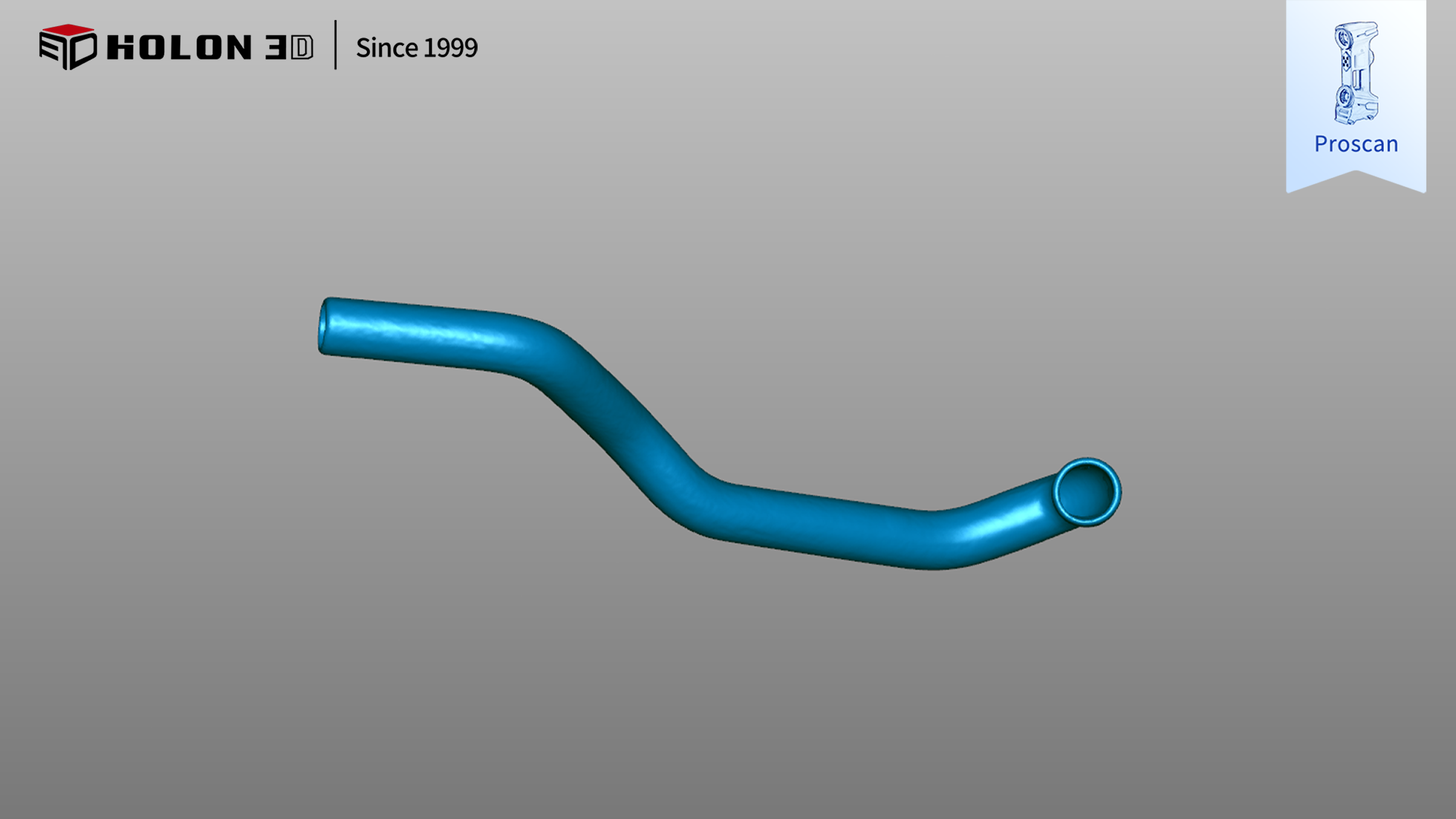

STL数据

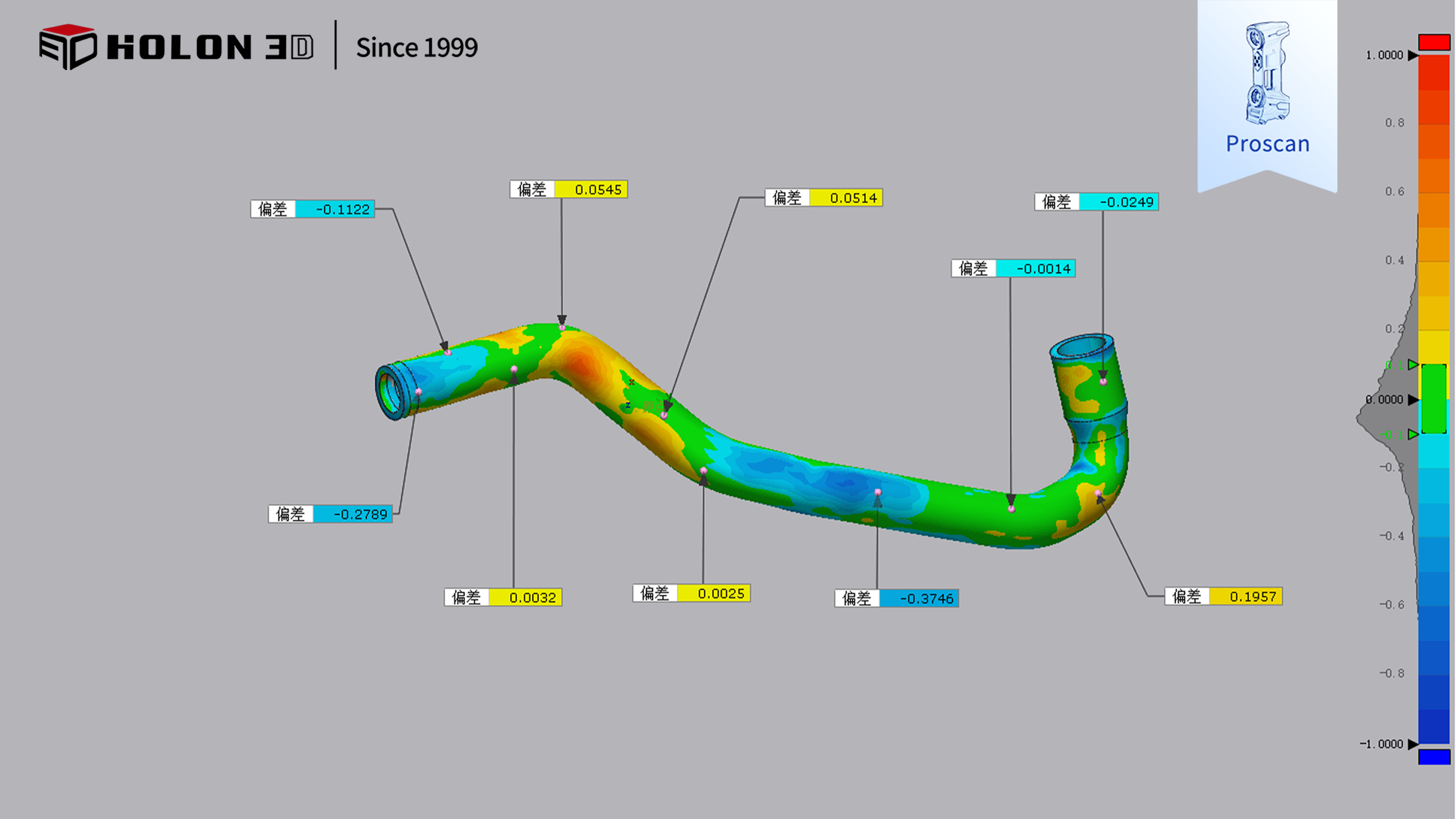

对比数据
测量数据
