某著名汽车配件生产公司希望获取保险杆模具的三维数据建立汽车保险杆三维数模档案（CAD图纸），为汽车保险杆模具的构造设计、改型设计以及后续品质检测提供数据支持。
1.汽车保险杠模具较大，生产的产品容易产生形变，所以保险杆模具的质量控制格外重要，对保险杆模具的三维数据有非常高的精度要求。
2.单纯使用传统的检测方法（如检具、治具、三坐标等）十分的繁琐、耗时，而且不易对汽车保险杆模具的结构进行准确、快速地测量、检测。
汽车保险杆模具
针对客户所面临的问题，华朗三维技术工程师使用三维扫描仪HL-3DS（快速的对汽车保险杠模具进行扫描，获取高密度点云资料）+再结合专业的逆向设计软件（如Imageware、Geomagic Studio）+三维检测软件（协助该公司对成品和产品数模图的比对）

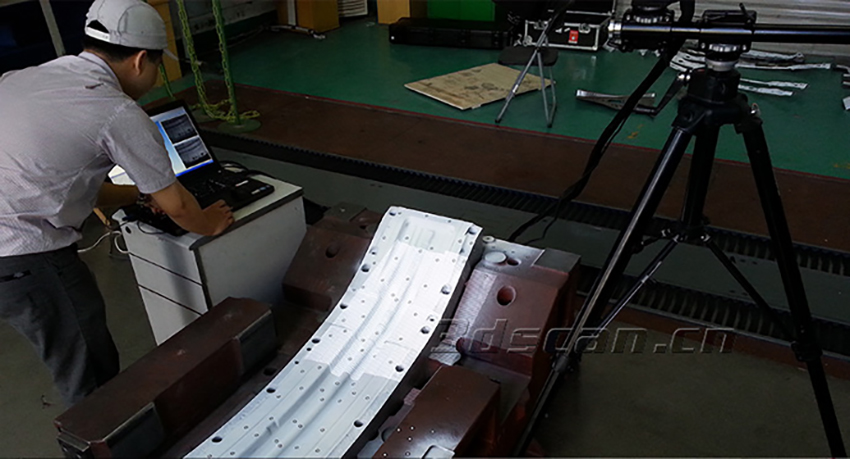

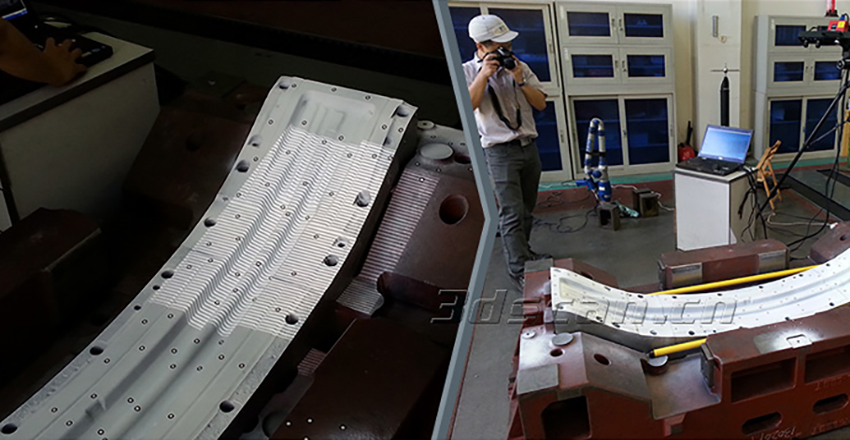

汽车保险杆模具扫描现场
1、前期准备工作
喷涂显像剂：提高样件表面底色对比度，获取更好的扫描数据。
黏贴贴标志点：使获取的数据在扫描软件中进行定位拼接。
2、三维扫描
三维扫描仪（HL-3DS）扫描速度快，获取汽车保险杆模具三维数据仅需10分钟，数据精度高达到0.02mm。三维扫描仪（HL-3DS）采用外插法多频相移光栅技术、编码点校准技术与全自动拼接等技术。将汽车保险杆模具三维数据导入三维逆向软（Geomagic）中进行处理。

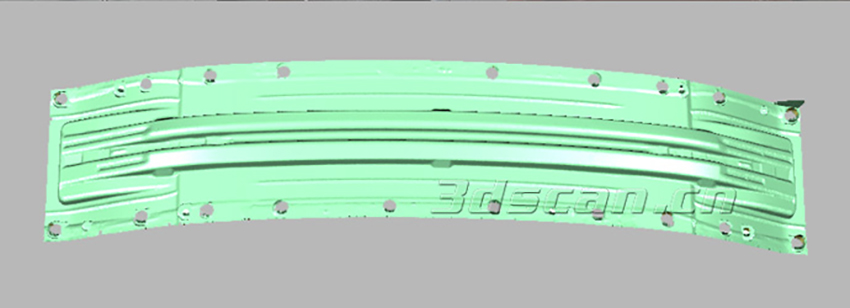

汽车保险杆点云数据

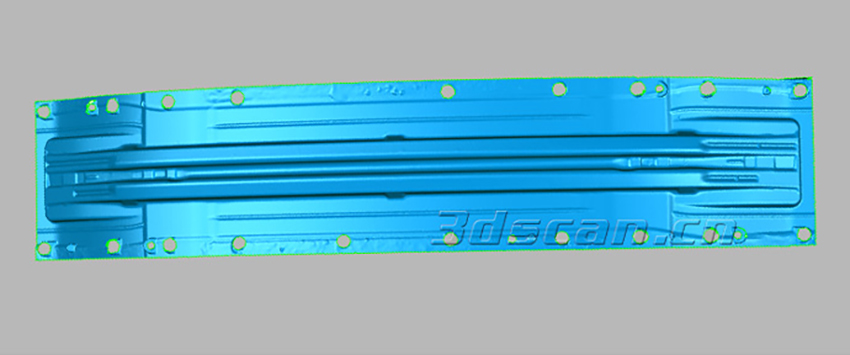

汽车保险杆STL数据
3、三维检测
将获取的汽车保险杆模具三维数据导入检测软件Geomagic Qualify中，可以迅速检测汽车保险杆模具 (CAD) 模型和产品的制造件之间的差异，Geomagic Qualify能以直观易懂的图形比较结果来显示两者的差异。

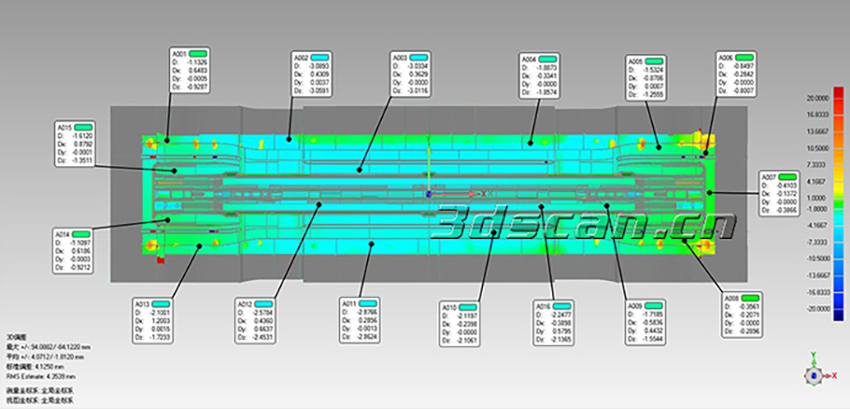

汽车保险杆对比检测

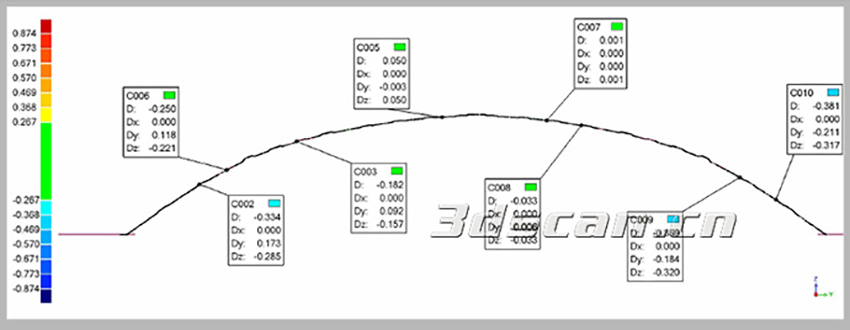

汽车保险杆横截面标注图

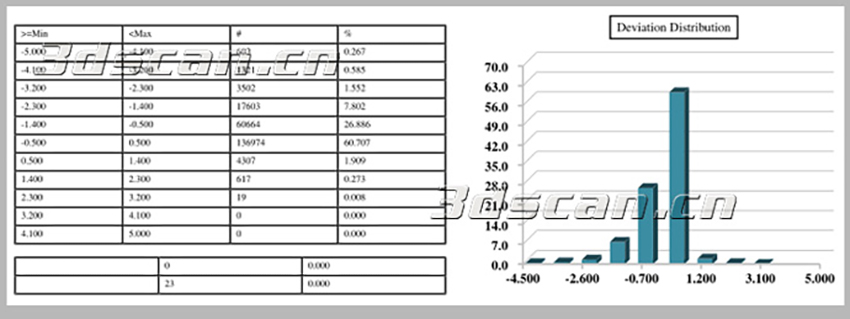

汽车保险杆误差分析表
