泵盖的三维扫描应用
发布时间：2025-06-20
浏览数：36
- A +
- A
- A -
泵盖作为泵体密封与防护的核心部件，其结构精度直接影响介质密封性、组件保护性及设备运行稳定性。客户虽持有泵盖实物，却缺乏数字化模型，传统测绘手段难以高效获取复杂工件表面数据及其准确孔位数据，导致新品开发与密封性能优化缺乏精准数字基础。客户团队了解到华朗三维扫描技术后，欲通过三维扫描技术为泵盖进行逆向建模，为产品升级提供获取全流程数据。
扫描实物现场图
面临问题
泵盖表面特征丰富、孔位密集，传统测量方法通过手工逐点标记、卡尺读取，效率极为低下，难以满足快速研发节奏；人工操作受主观因素影响大，对孔位同轴度、密封槽弧度等关键尺寸的测量精度不足，误差超出精密装配标准；深腔、倒角等特殊结构因工具受限无法全面测量，细微特征数据缺失严重；且手工测量数据需人工转录建模，容易出错，无法系统评估结构缺陷，导致逆向建模缺乏完整可靠的数据基础。

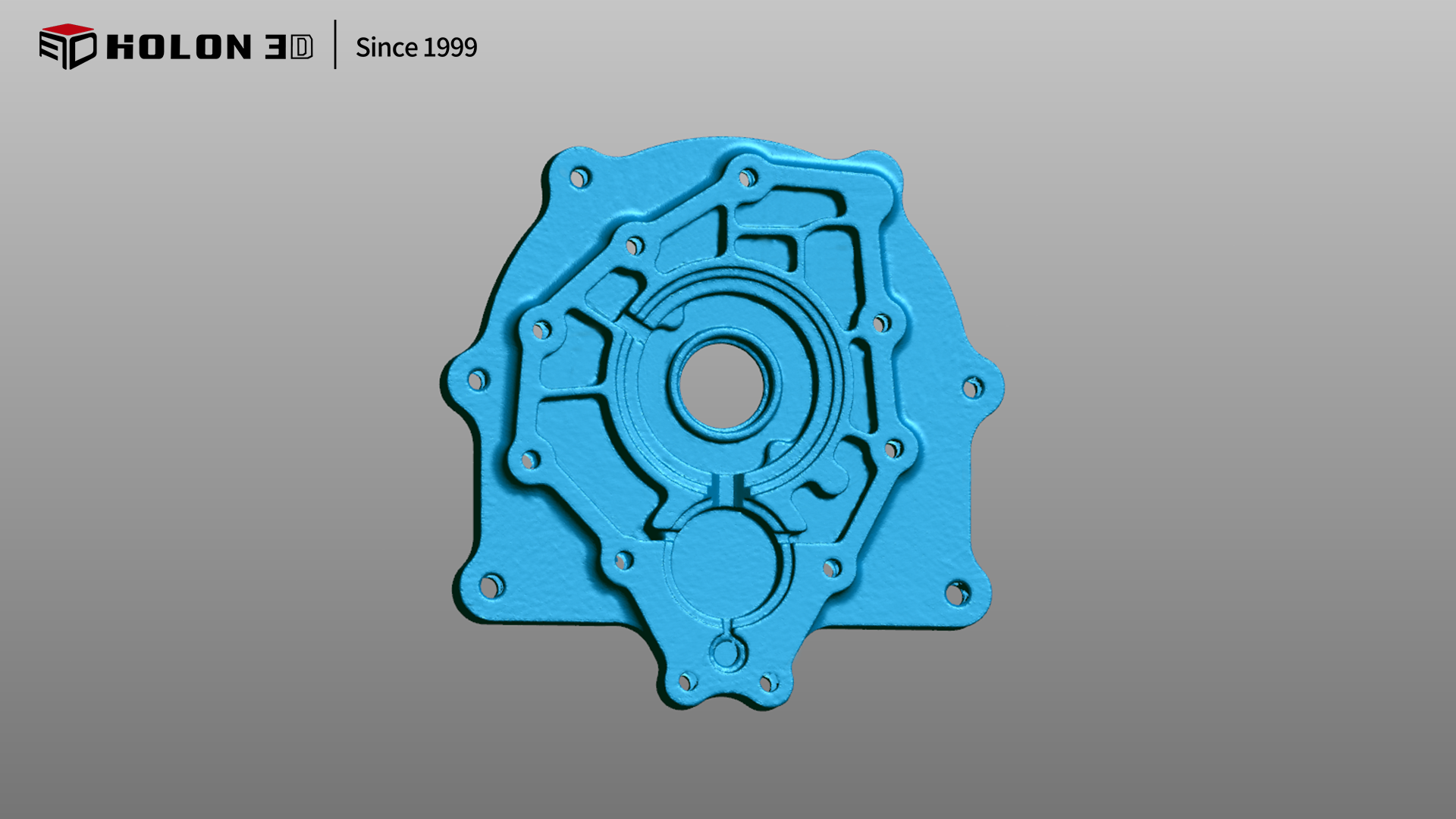

扫描数据STL数据图

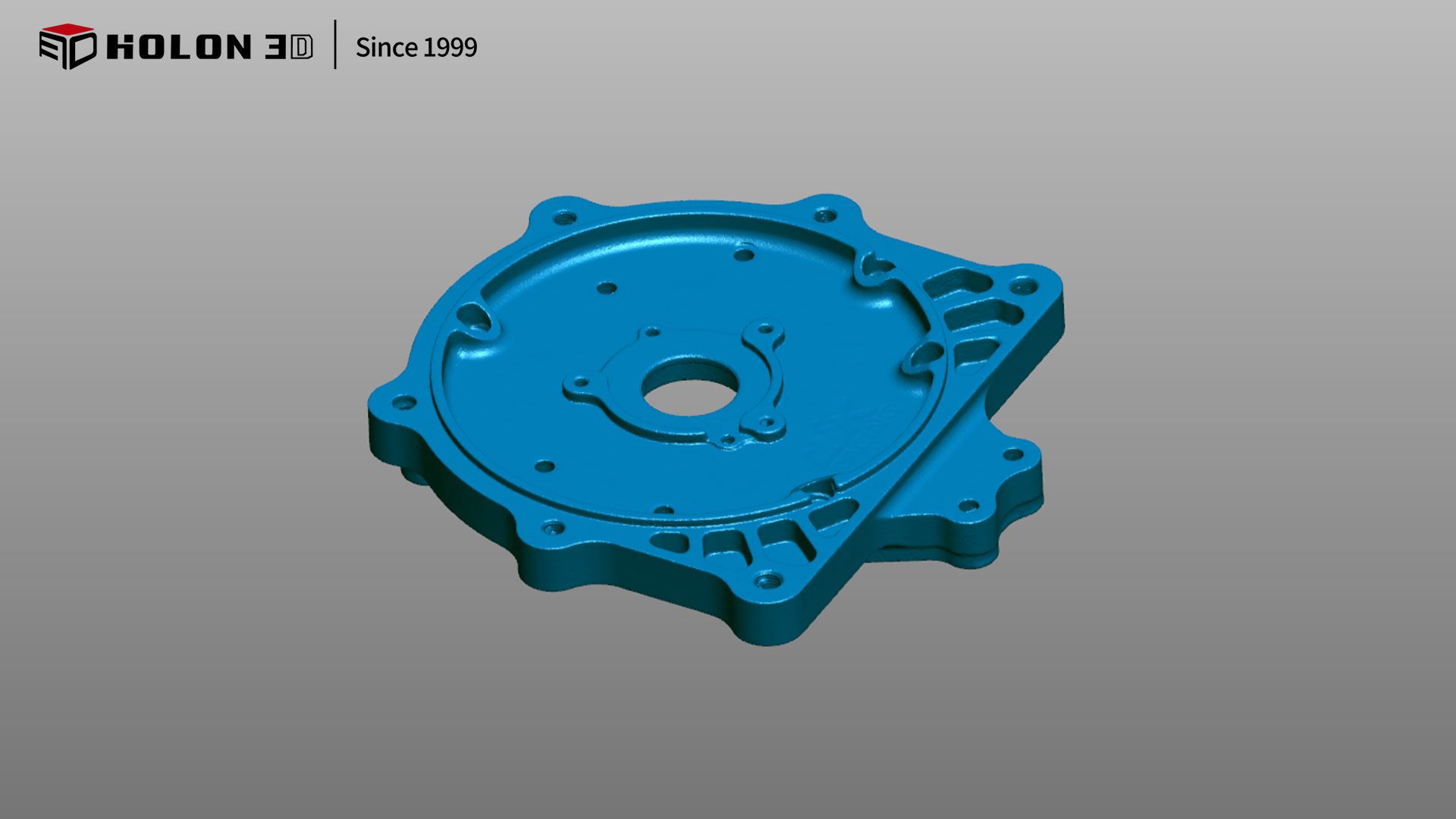

扫描数据STL数据图
解决方案
采用手持式工业级扫描仪 smart 49，利用全蓝激光技术，有效克服泵盖表面材质反光干扰，以每秒百万级点云采集速度，快速且完整地捕捉密封槽轮廓、螺栓孔位、安装面平面度等关键特征。凭借 0.02mm 超高精度，精准还原微小结构细节，真正实现 “肉眼所见，即扫即得”，扫描数据实时生成，大幅缩短数据采集时间。结合专业逆向工程软件，即可将点云数据转化为参数化数字模型，为泵盖新品开发中的密封结构优化、防泄漏性能提升提供可靠数据基础，显著提高研发效率与产品质量。

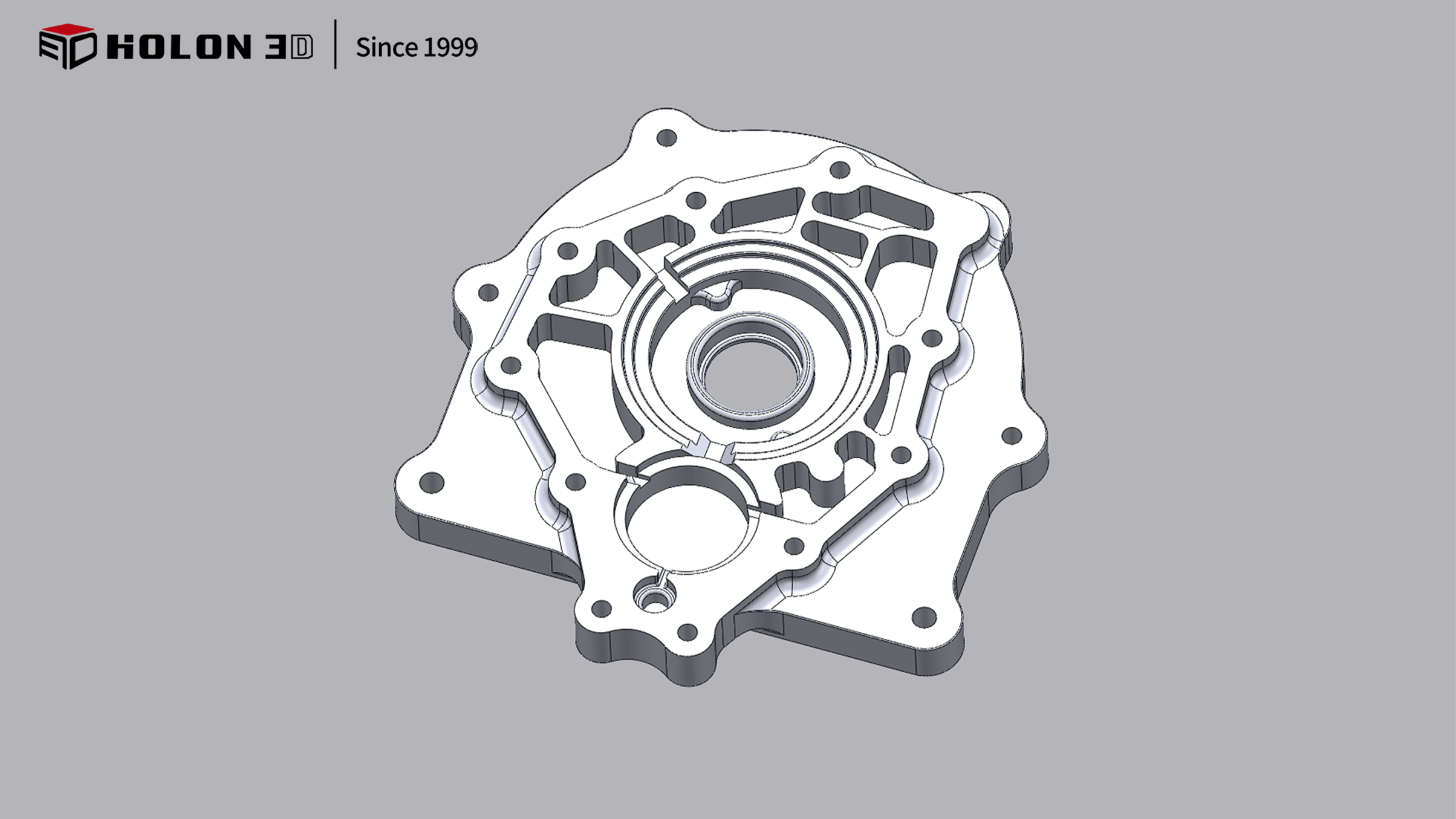

逆向建模数据图

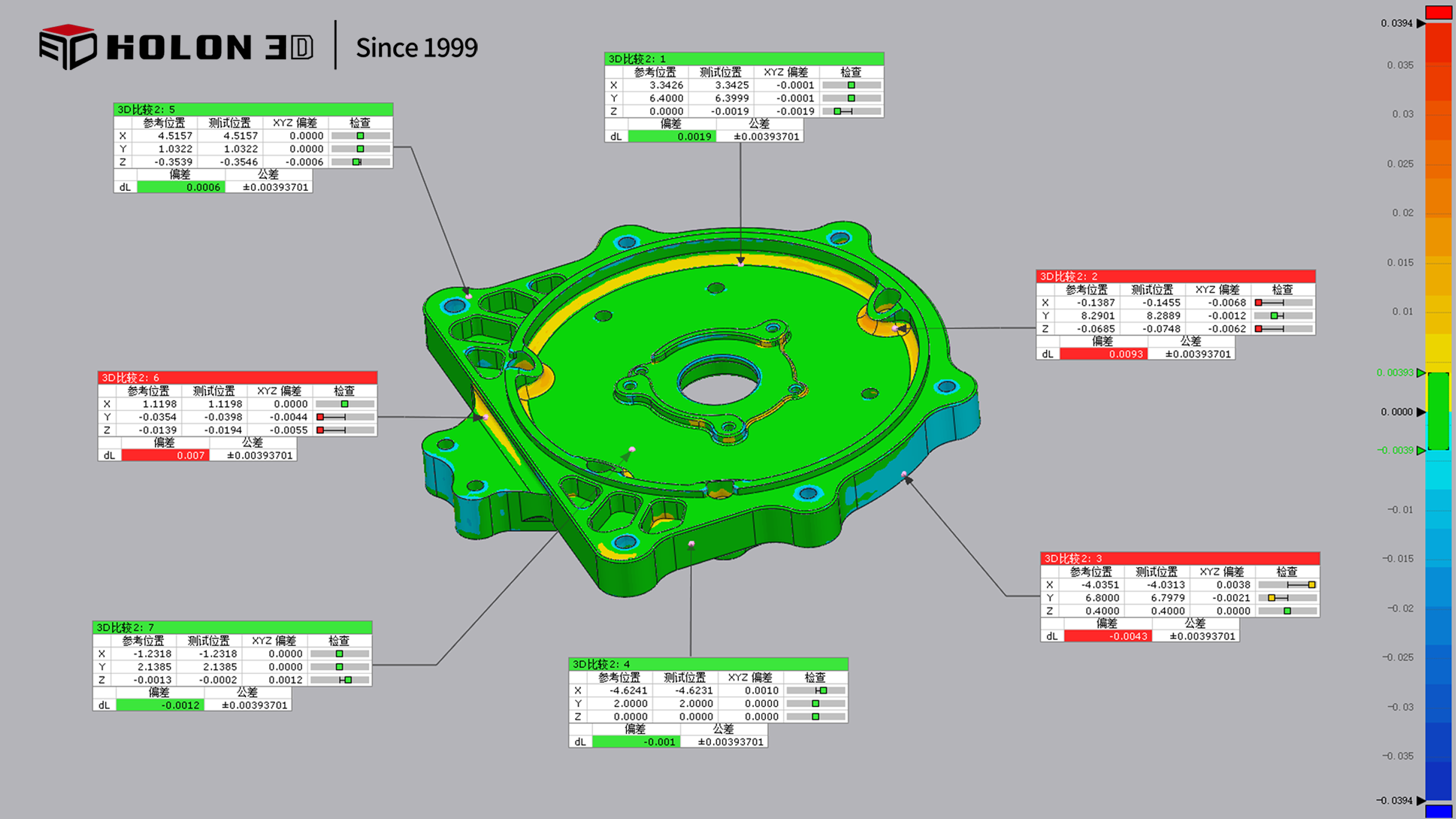

数据比对分析图

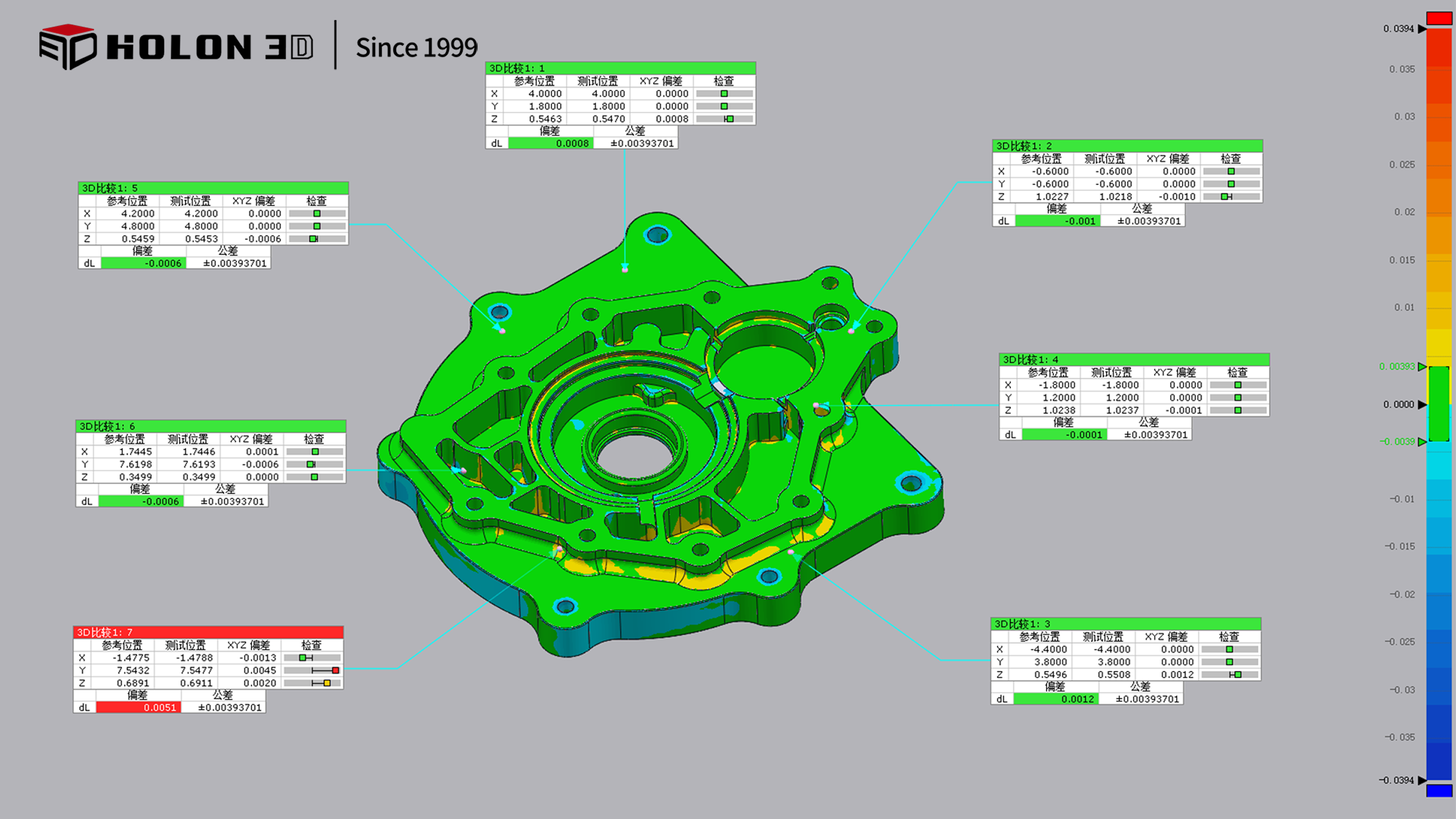

数据比对分析图
