电动打包机熔接骨架的三维扫描应用
发布时间：2025-08-22
浏览数：12
- A +
- A
- A -
熔接骨架是电动打包机的核心结构部件，其形态精度直接影响打包机的熔接效果与运行稳定性。客户需对该熔接骨架进行三维数据采集，通过逆向建模获取可用于加工的三维模型。由于客户对扫描的速度和精度有较高要求，常规测量方式难以满足，因此选择 HOLON 3D smart 49 手持式三维扫描仪，为熔接骨架的数字化建模与加工生产提供精准数据支撑。

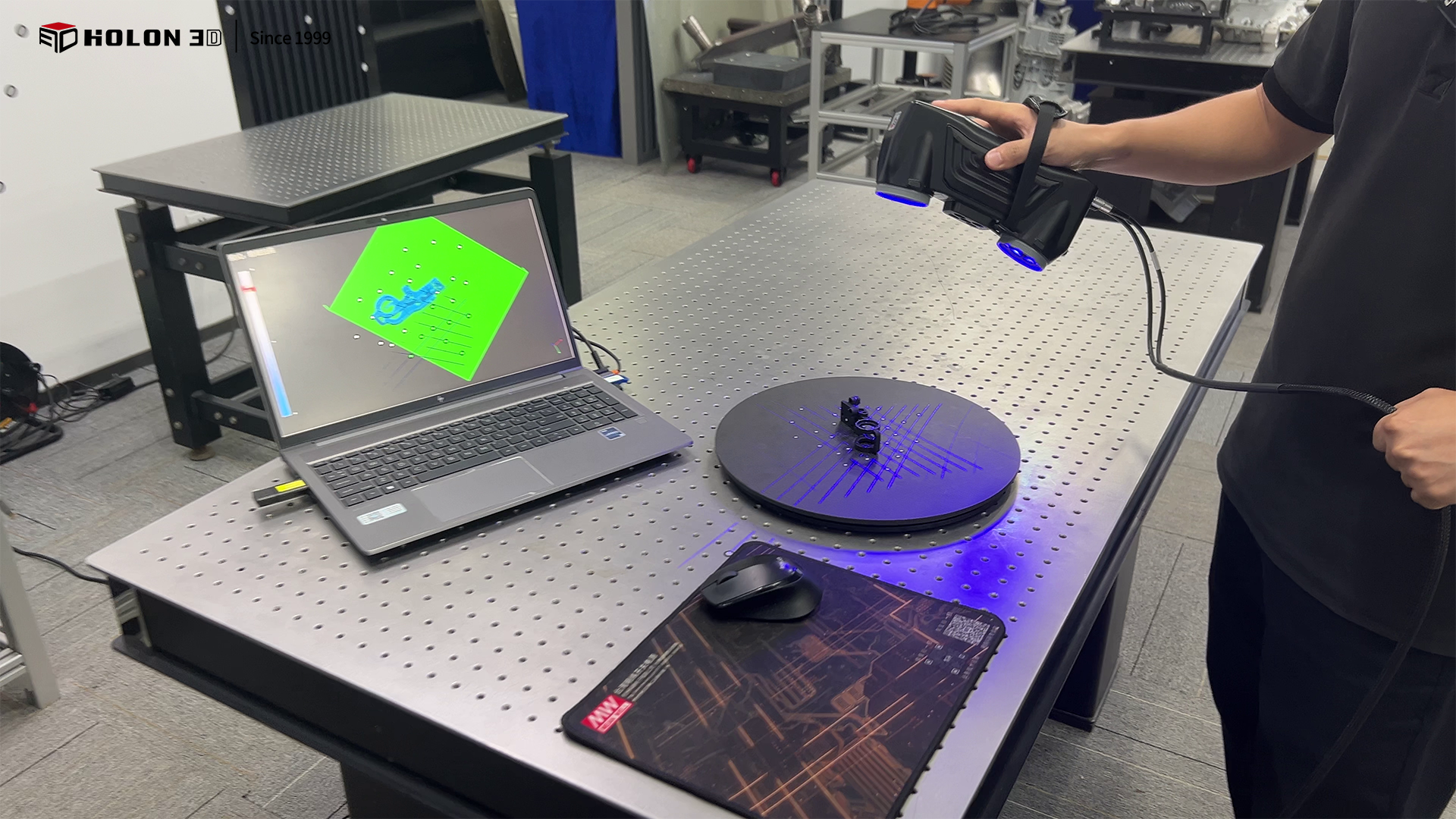

现场扫描实物图
面临问题
熔接骨架结构精巧，包含孔位及曲面等特征，传统测量工具需逐点手动测量，不仅效率极低，难以快速获取完整数据，还易因操作误差导致关键尺寸偏差，无法满足加工所需的高精度要求；接触式测量可能会对骨架的薄壁部位或焊接节点造成形变或损伤，影响结构完整性；同时，传统测量得到的数据需人工转换后才能用于建模，流程繁琐且易出现数据错漏，严重制约逆向建模的效率与模型精度，无法直接用于加工生产。

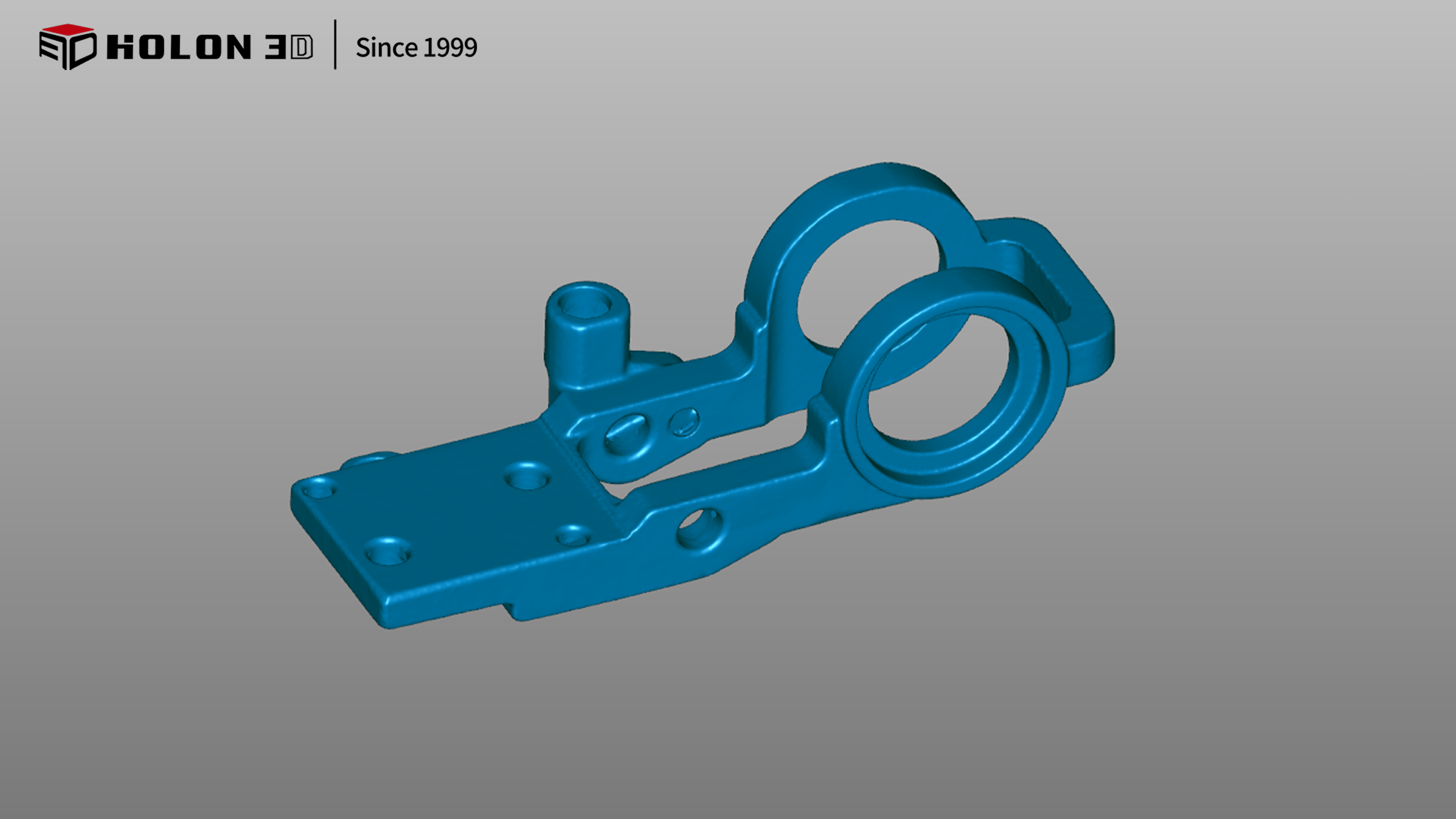

扫描数据图（STL数据）

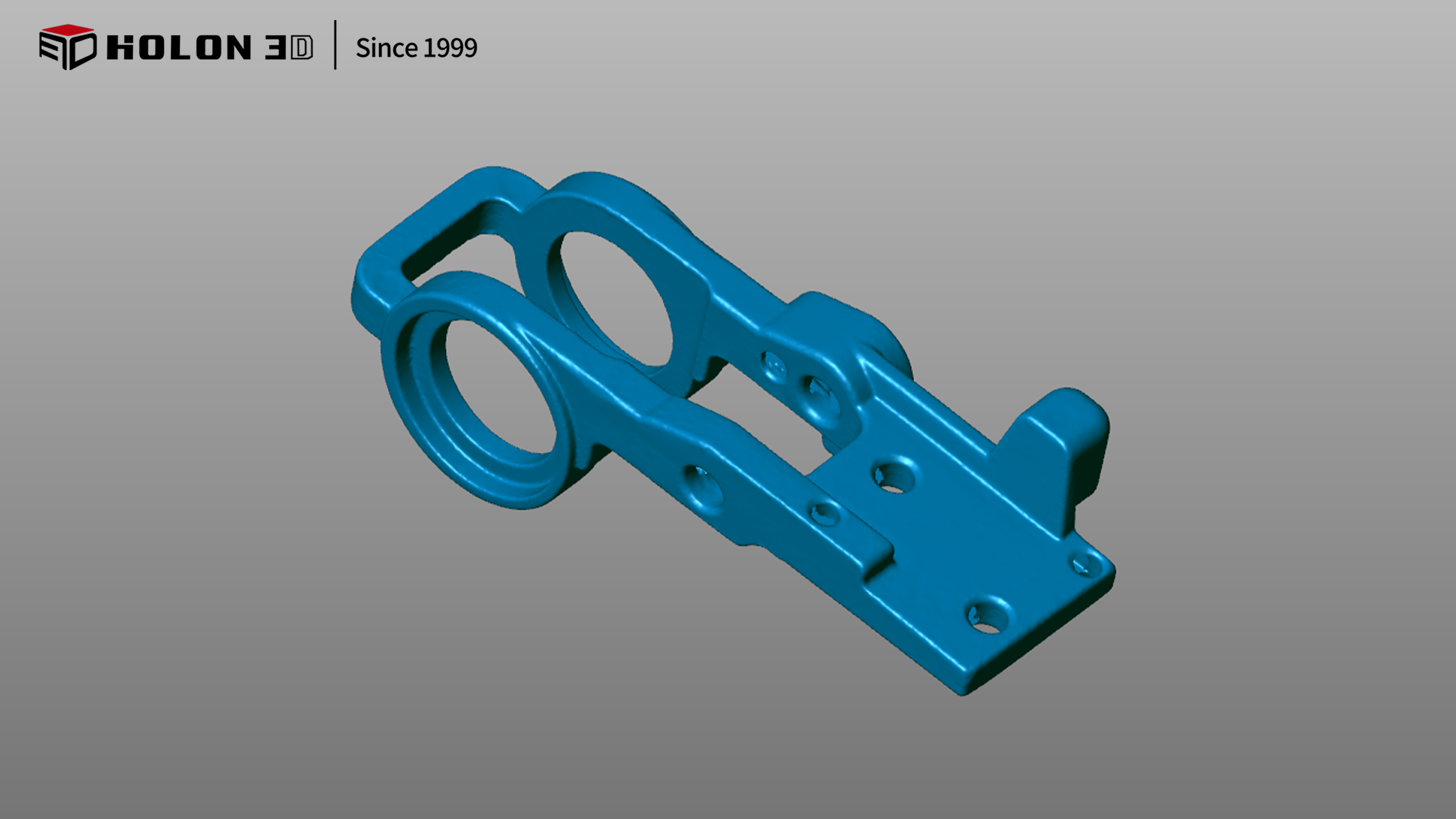

扫描数据图（STL数据）
解决方案
采用 HOLON 3D smart 49 手持式三维扫描仪，可高效精准地完成熔接骨架的三维数据采集。该扫描仪具备高精度性能，能清晰捕捉骨架的细节、孔位及曲面弧度等特征，精准还原部件的真实结构，满足逆向建模与加工生产对精度的高要求；高速扫描能力大幅缩短数据采集时间，快速获取全表面信息，适配客户对效率的需求；非接触式扫描方式避免了对骨架脆弱部位的损伤，有效保护部件结构；手持操作灵活便捷，可轻松覆盖骨架的复杂结构和隐蔽角落，确保数据采集无死角。扫描后生成的三维数据完整、精准，完全符合客户通过逆向建模获取加工用三维模型的要求，为熔接骨架的批量生产与质量管控提供了可靠的数字化基础。

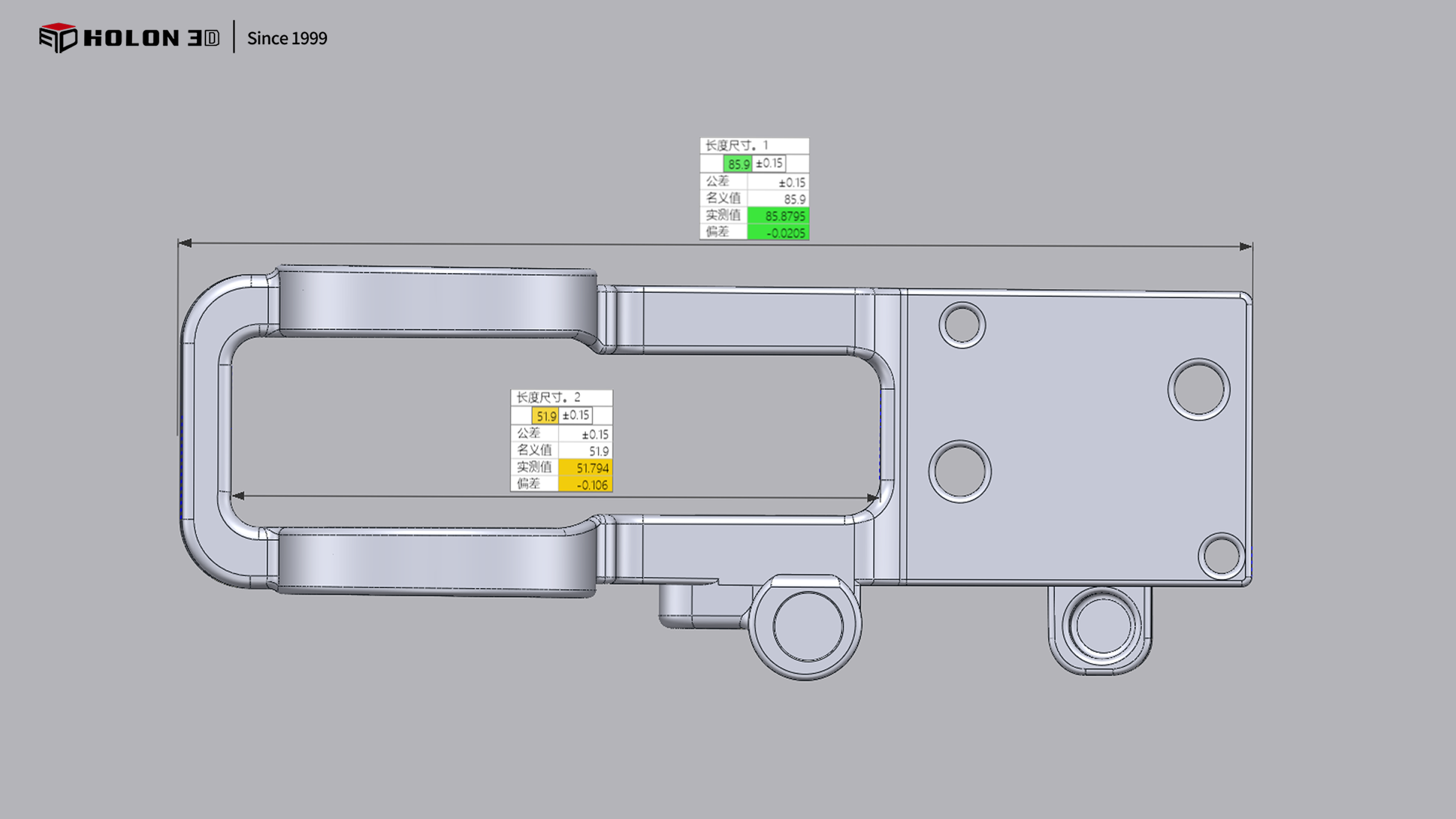

尺寸测量图

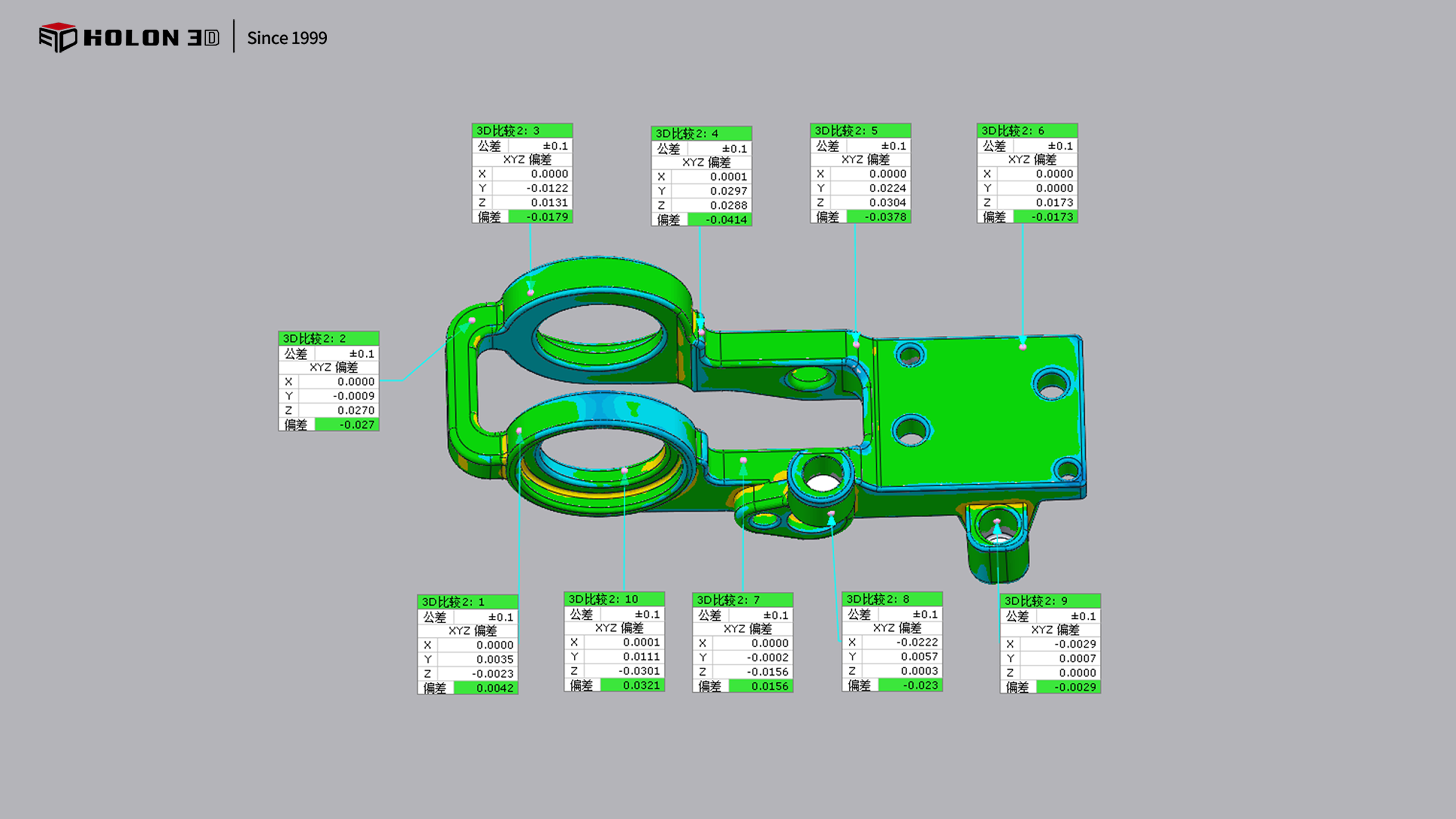

比对数据图（色谱图）
