电镀机械零配件的三维扫描应用

发布时间：2025-09-19 浏览数：39

电镀机械零配件作为工业设备中的精密组件，其结构完整性与尺寸精度直接影响设备的装配性能与运行效率。客户需对这几个零配件进行三维数据采集，通过三维重建实现逆向建模，为产品的设计优化、备件复刻等工作提供基础。由于零配件表面电镀后存在强反光，且包含丰富的特征、孔位及流道，同时客户对扫描精度有较高要求，传统测量方式难以满足需求，因此选择 HOLON 3D model 49 手持式全蓝激光三维扫描仪，为零配件的数字化建模提供精准数据支撑。

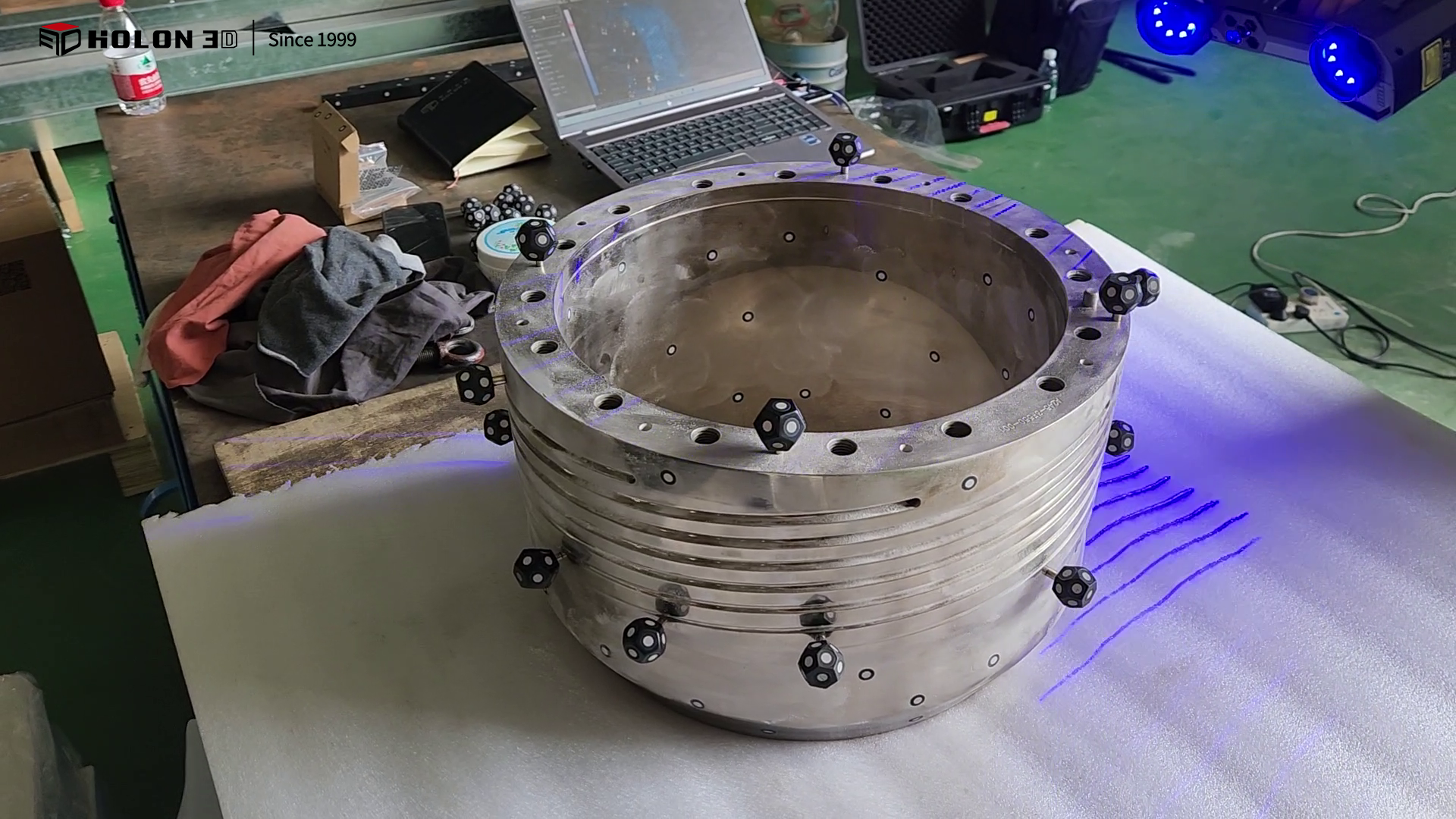

现场扫描图

面临问题

电镀后的零配件表面反光强烈，传统光学测量易受反光干扰，导致数据出现光斑、畸变或缺失，难以清晰捕捉表面细节；零配件上分布着大量特征结构、精密孔位及复杂流道，传统测量工具需逐点手动操作，不仅效率低下，还易因操作角度限制或误差累积，无法完整还原这些细微结构的尺寸与形态，无法满足逆向建模对高精度数据的需求；接触式测量可能刮蹭电镀层，破坏表面光洁度，严重制约三维重建与逆向建模的质量和效率。

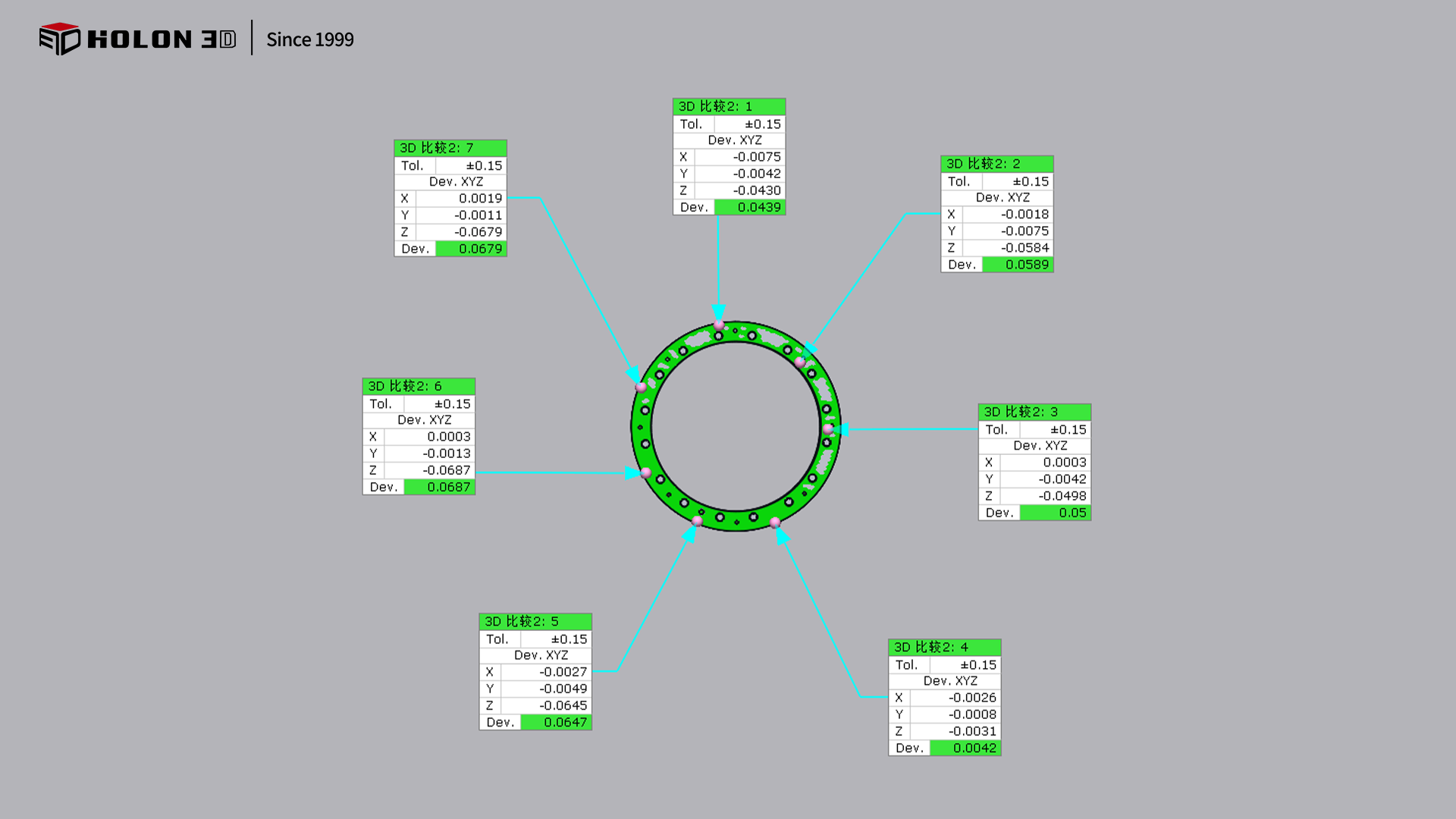

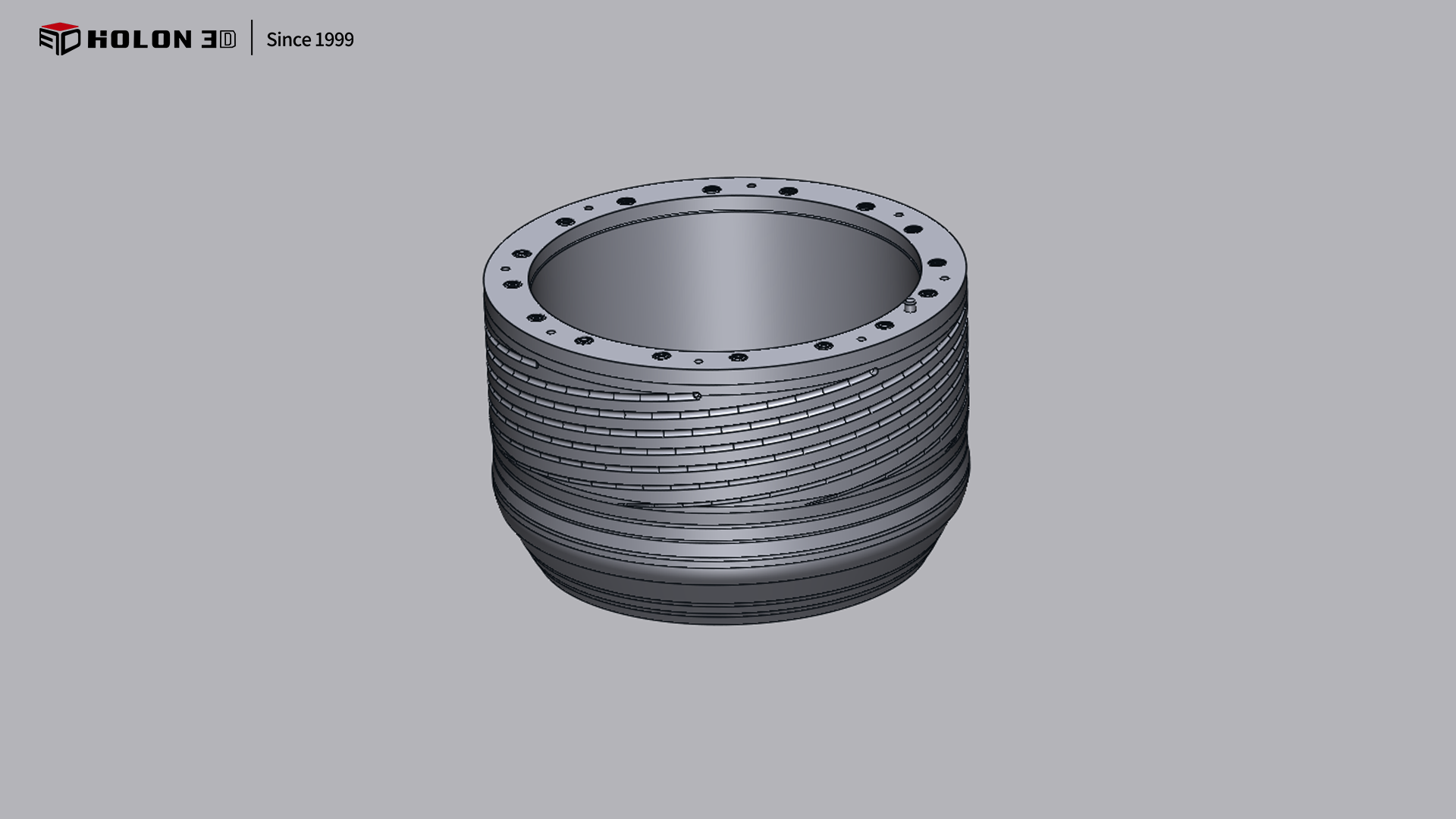

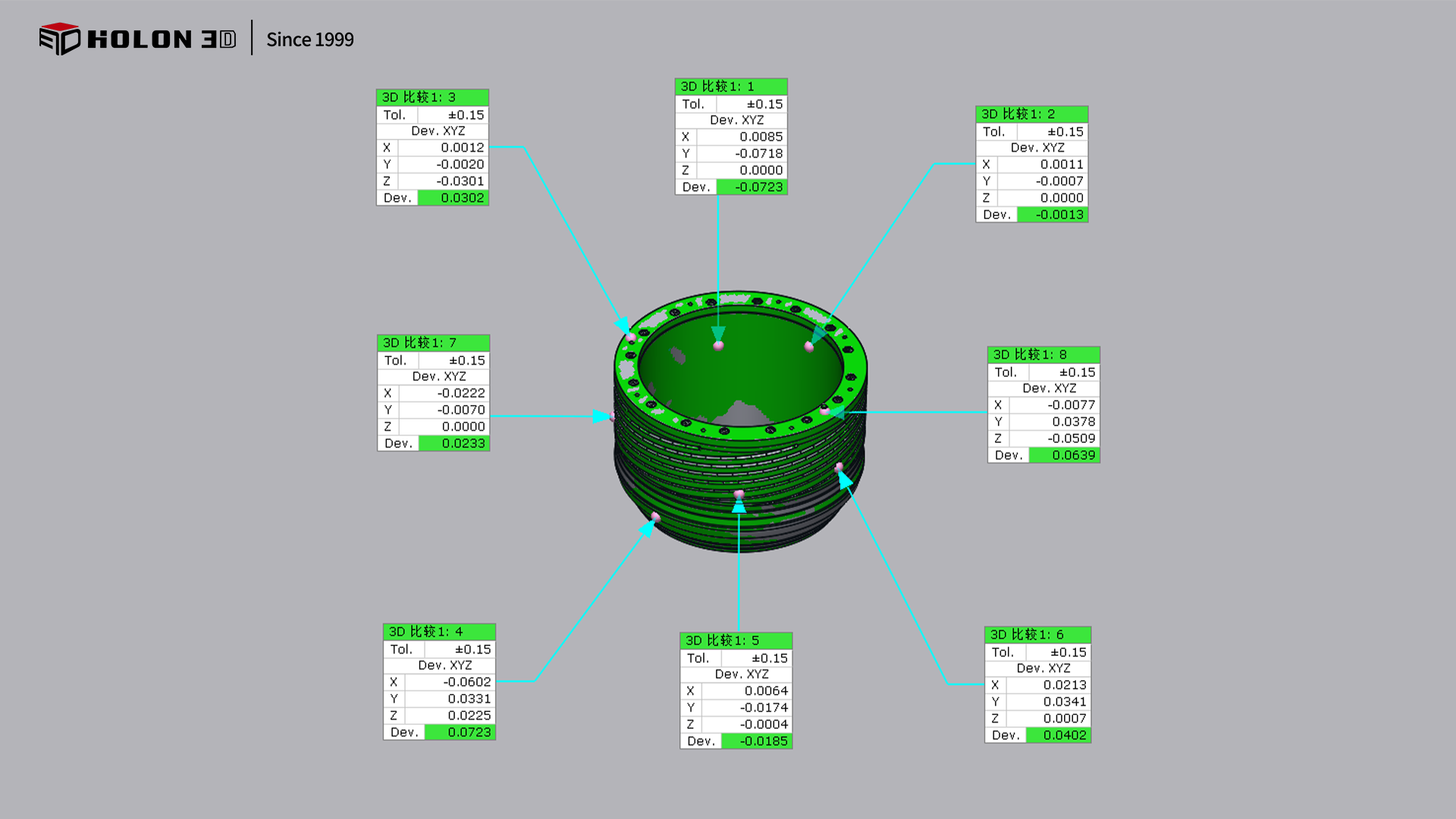

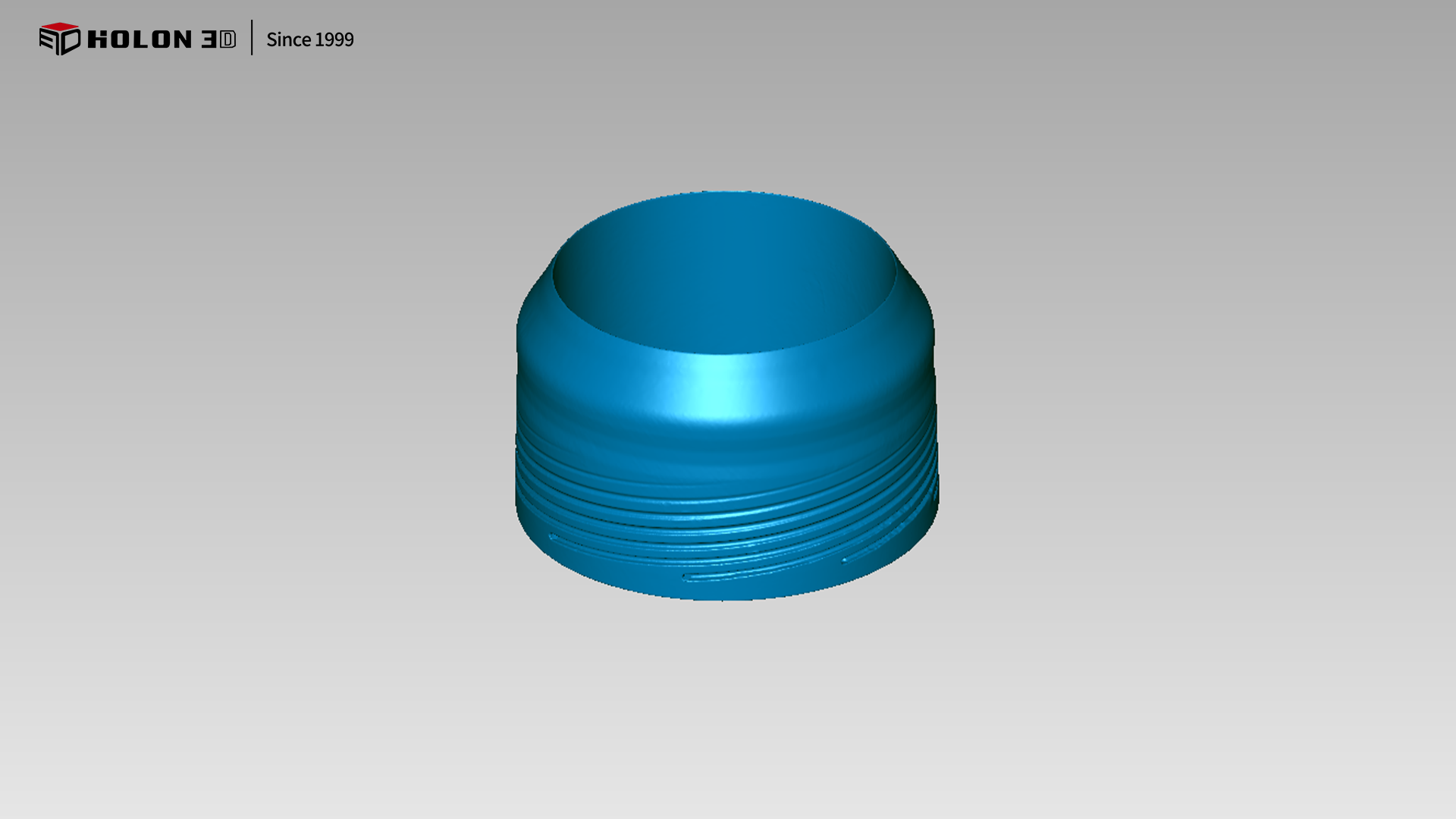

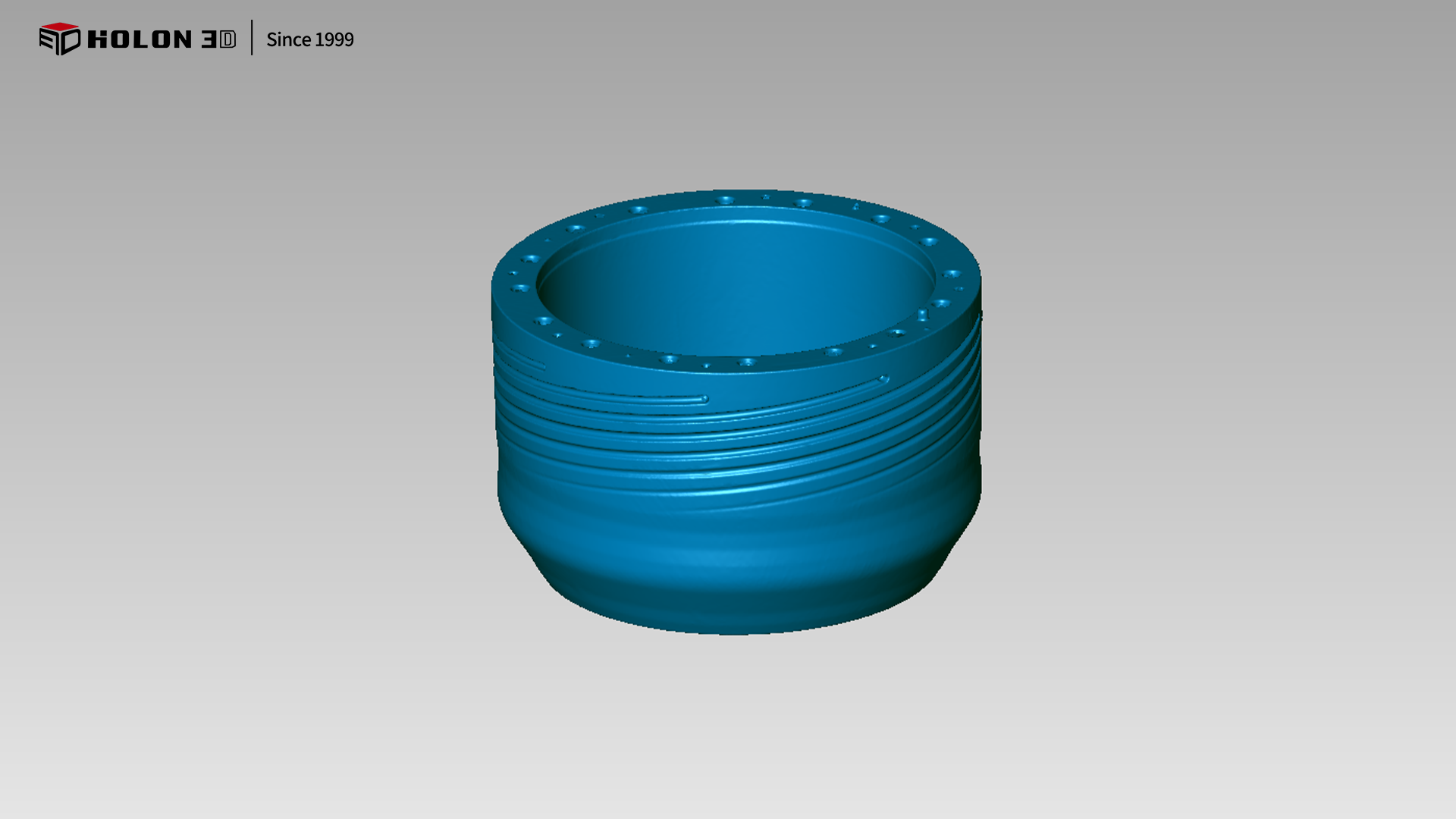

扫描数据图

解决方案

采用 HOLON 3D model 49 手持式全蓝激光三维扫描仪，针对性解决电镀零配件的扫描难题。全蓝激光技术可有效抑制表面反光，避免光斑与数据畸变，确保清晰捕捉电镀层表面的细微特征、精密孔位及复杂流道的形态与尺寸；设备具备高精度性能，能精准还原零配件的结构细节，为三维重建与逆向建模提供可靠的数据基础；高速扫描能力大幅缩短单零件数据采集时间；非接触式操作避免刮蹭电镀层，保护表面质量；手持设计灵活便捷，可轻松覆盖零配件的复杂部位与流道等隐蔽区域，确保数据采集无死角。扫描后生成的三维数据完整、精准，完全符合逆向建模的需求，为客户的产品设计优化与备件复刻提供了高效且可靠的数字化基础。
