石墨胚体三维扫描检测应用
发布时间：2026-01-23
浏览数：37
- A +
- A
- A -
石墨材质模具胚体是精密成型加工的核心工装基材，其外形轮廓、型腔结构精度直接决定后续模具加工质量。客户需通过三维扫描获取胚体高精度完整数据，与原始模型比对生成三维检测色谱图，量化误差以判断加工是否合格。因客户对扫描精度、细节还原度要求严苛，传统测量方式难以满足，故选择 HOLON3D Smart 49 手持式全蓝激光工业级三维扫描仪提供数字化检测方案。

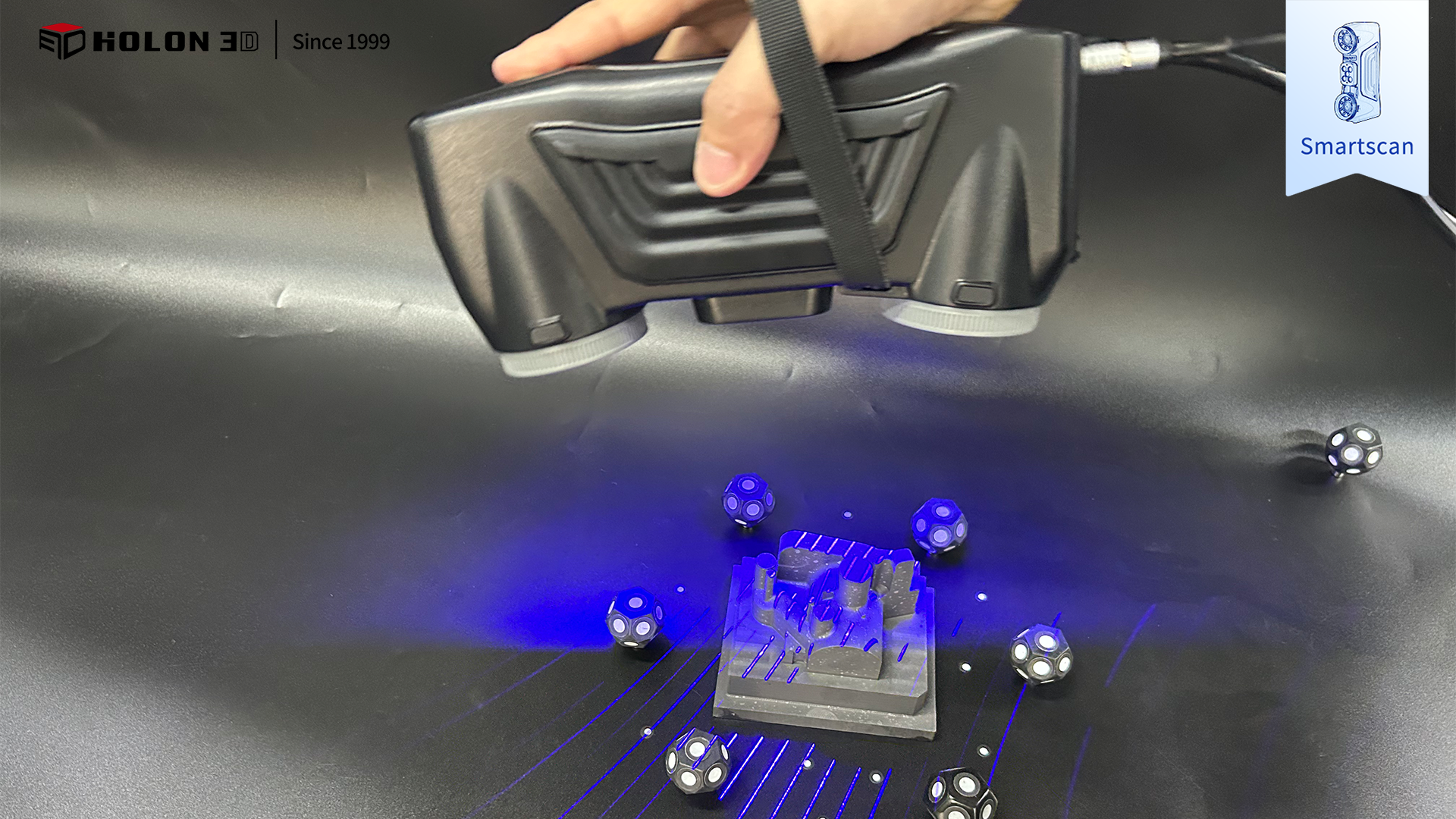

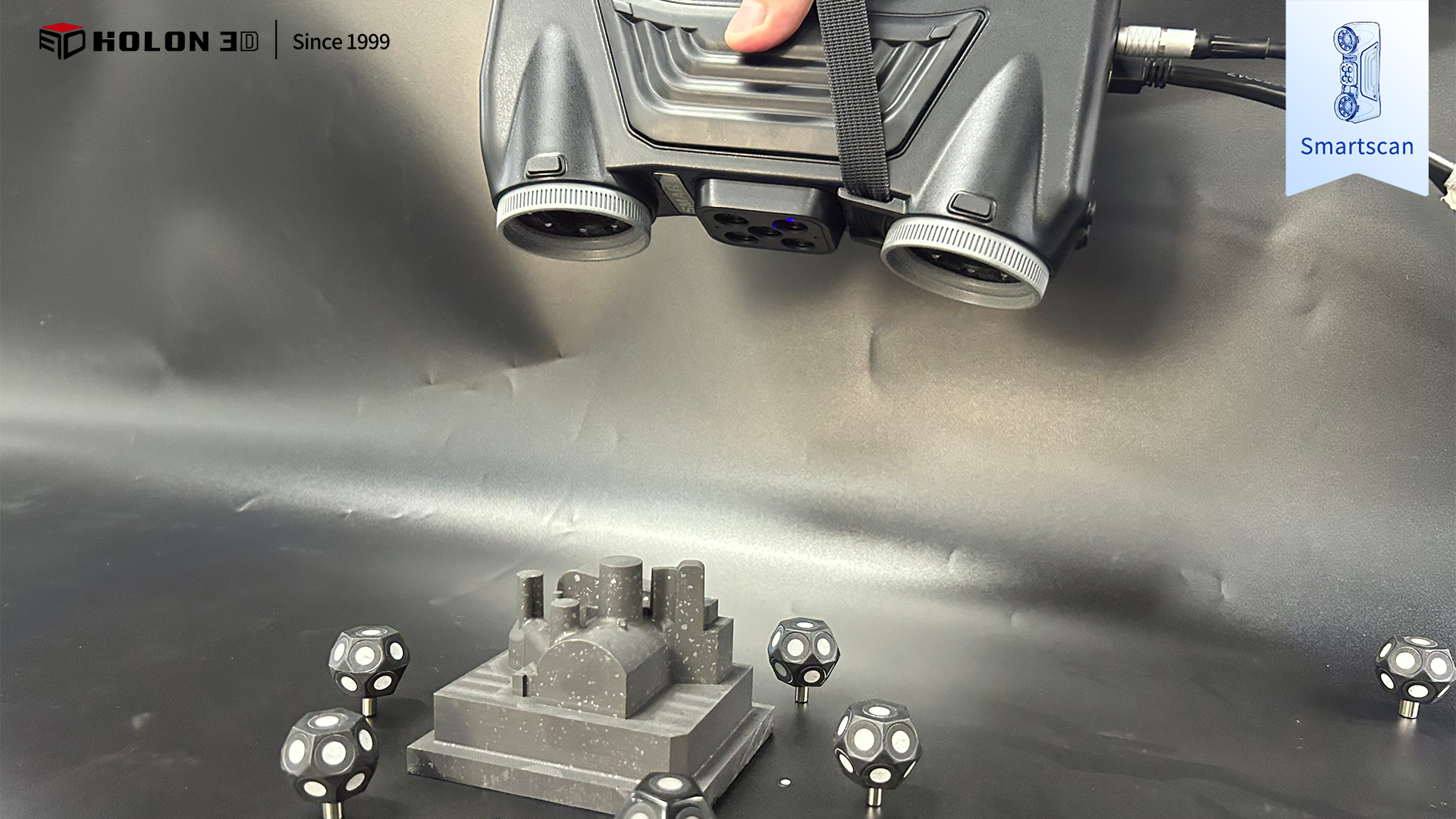

实物扫描图
实物扫描图
面临问题
石墨模具胚体检测核心难点集中于材质特性与结构要求：石墨表面疏松多孔、呈哑光吸光特性，传统扫描设备易出现数据采集不完整、细节模糊问题；胚体包含复杂型腔、过渡曲面等特征，传统局部测量工具难以全面覆盖，易形成扫描盲区导致数据缺失；胚体轮廓度、型腔尺寸等指标精度要求严格，传统测量方式精度有限且人工拼接数据易产生累计误差，无法满足客户严苛标准。

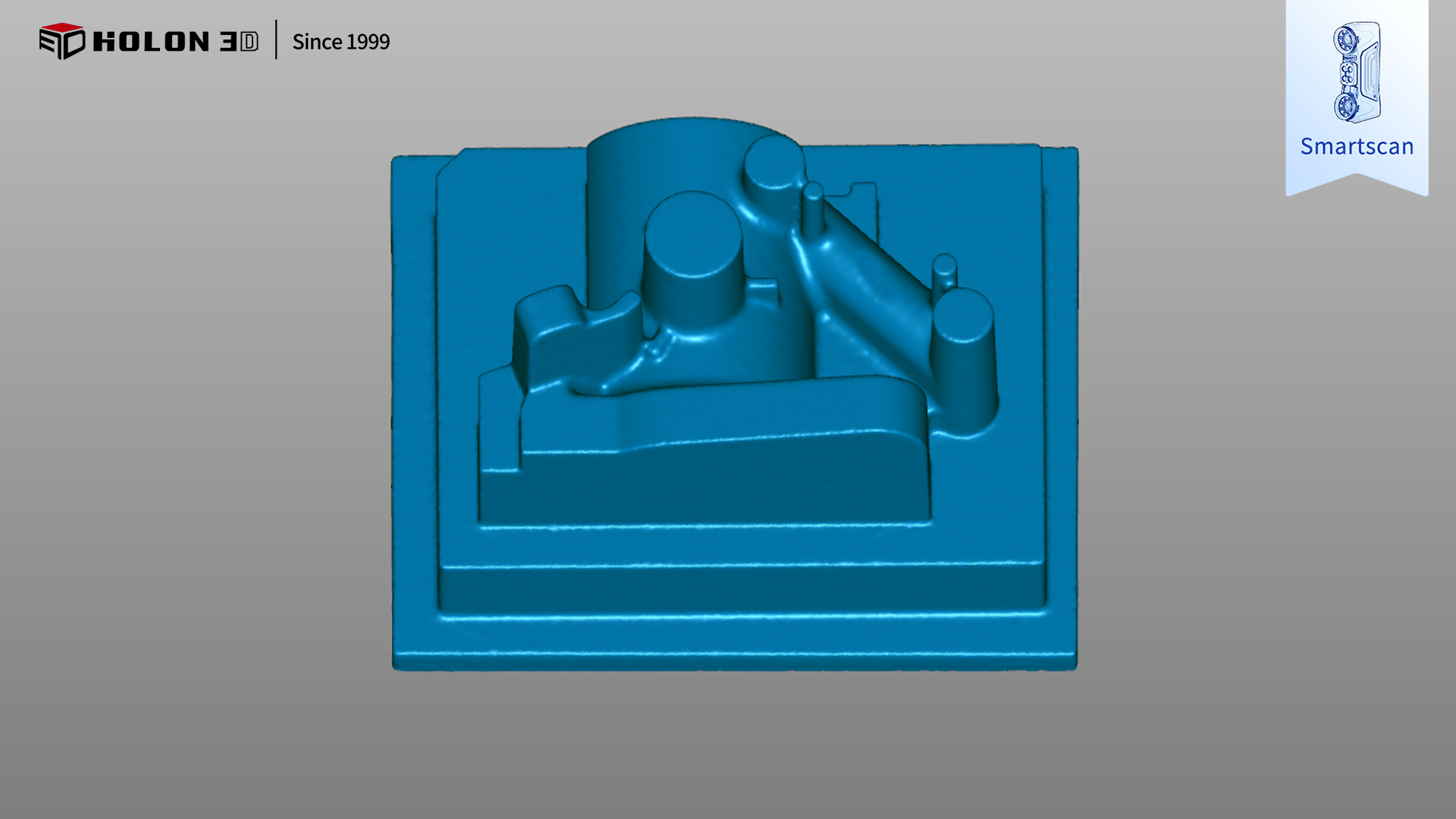

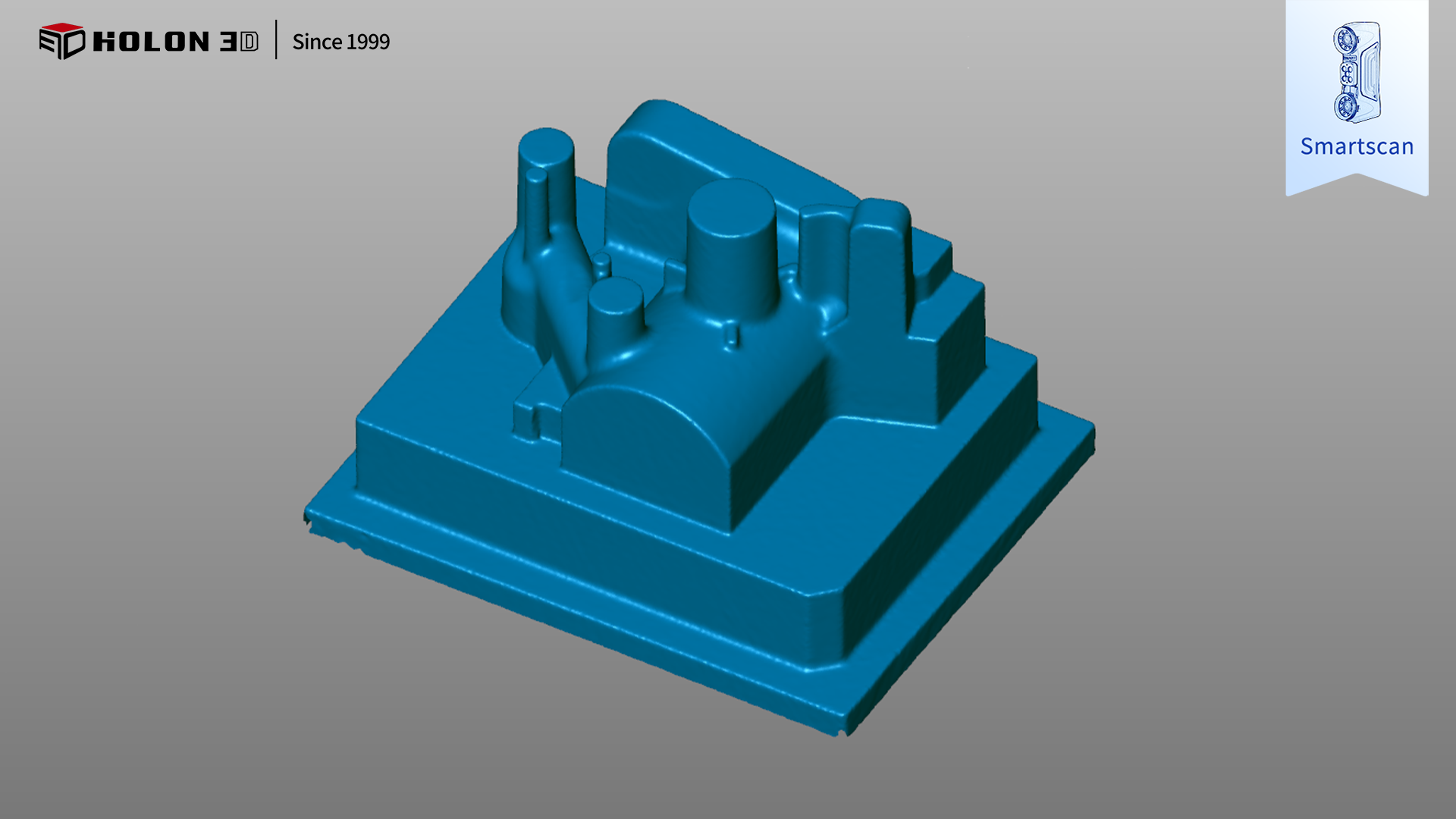

扫描数据图
扫描数据图
解决方案
采用 HOLON3D Smart 49 扫描仪可针对性破解难题，其具备工业计量级精度，搭配全蓝激光技术，无需特殊预处理即可适配石墨吸光材质，精准捕捉胚体轮廓、型腔细节等关键数据；搭载四种扫描模式，可根据胚体整体轮廓、型腔内部等不同特征灵活切换，配合手持设计自由调整角度，实现全区域无死角扫描；高速无接触测量避免石墨材质破损，不受场景约束，仅需粘贴少量标志点即可稳定输出高质量数据，扫描数据与原始模型比对生成清晰色谱图，准确量化误差，科学判定合格性，完全契合客户需求，为胚体质量管控与后续加工优化提供可靠支撑。

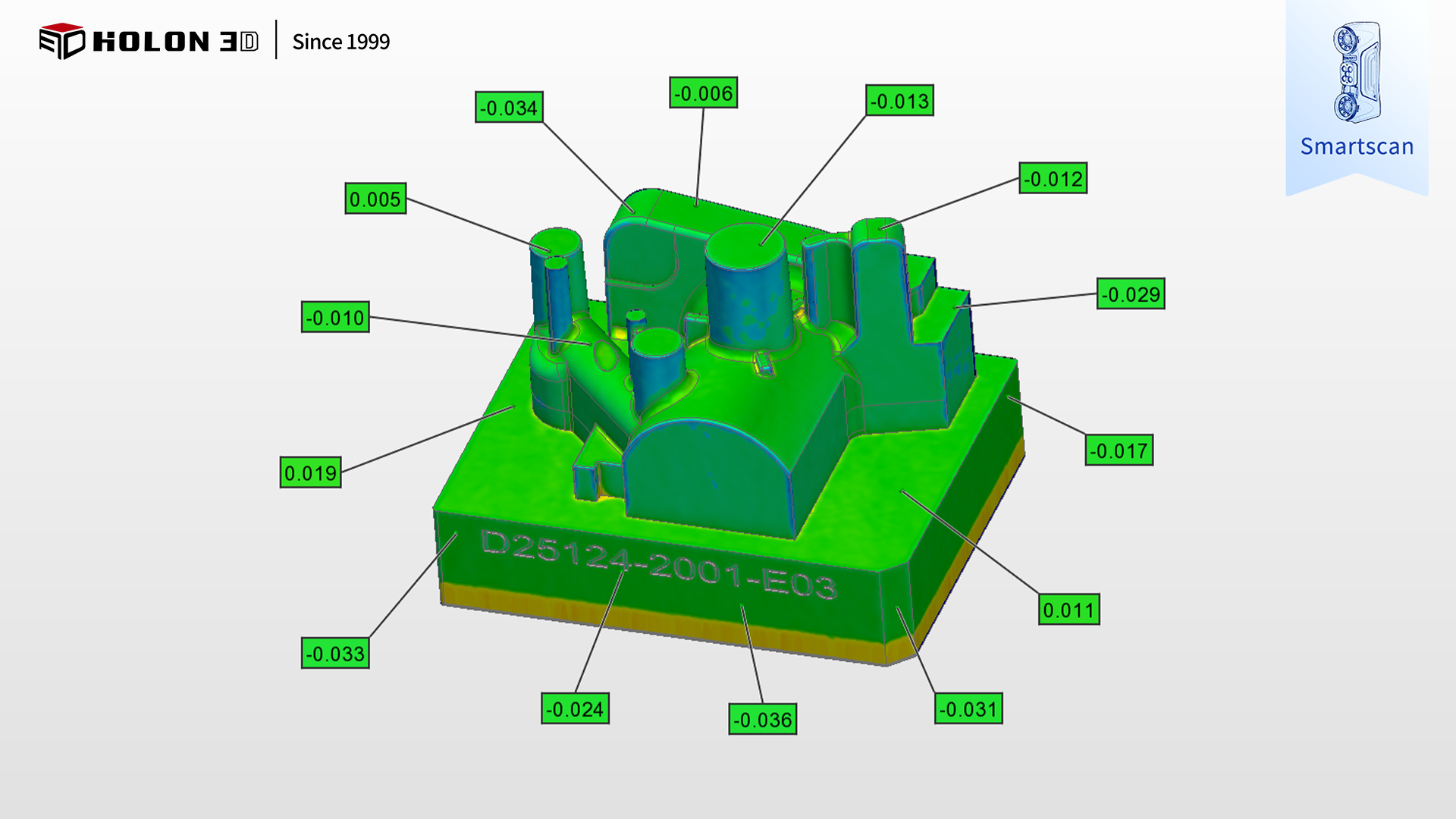

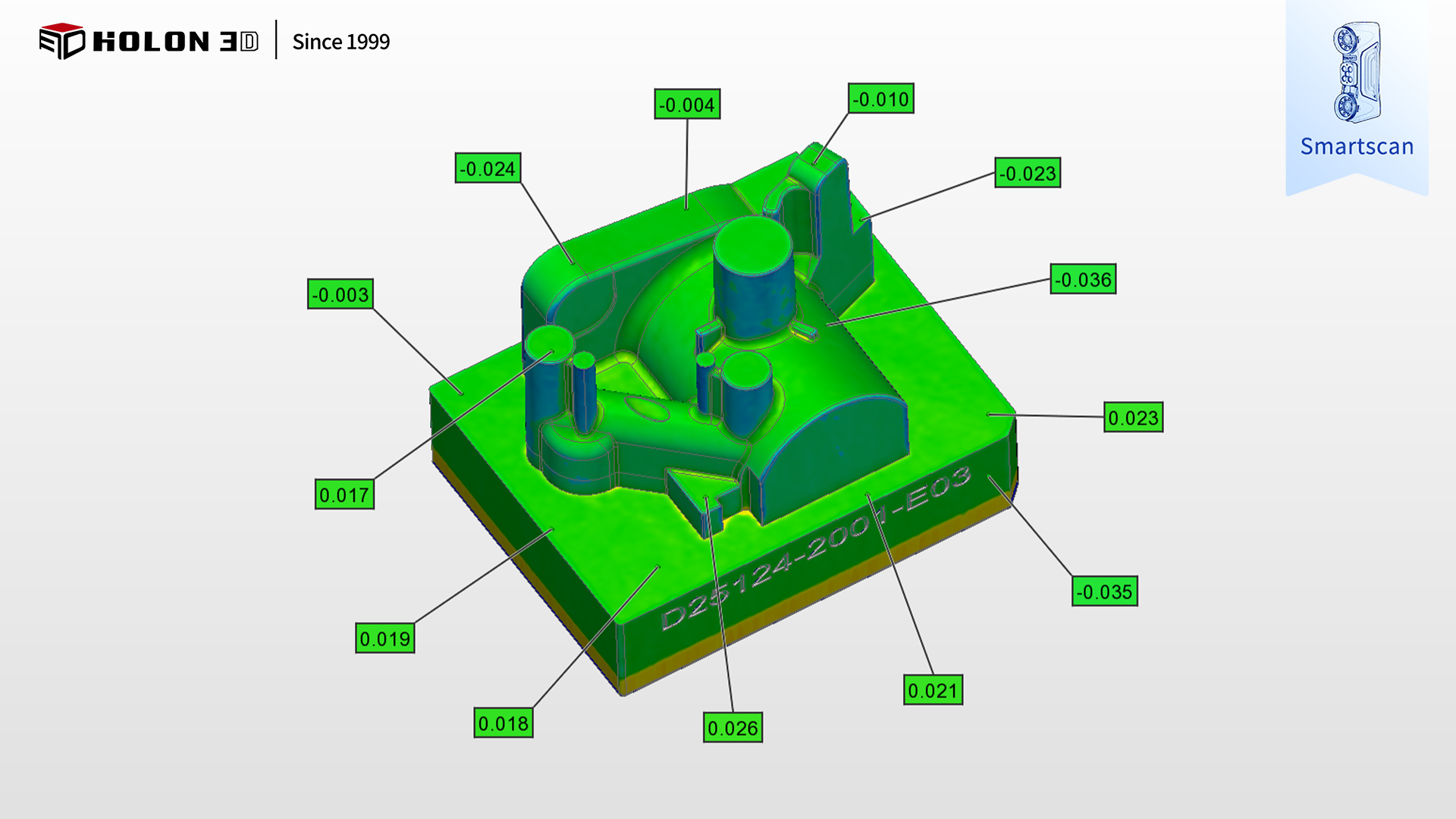

三维检测色谱图
三维检测色谱图

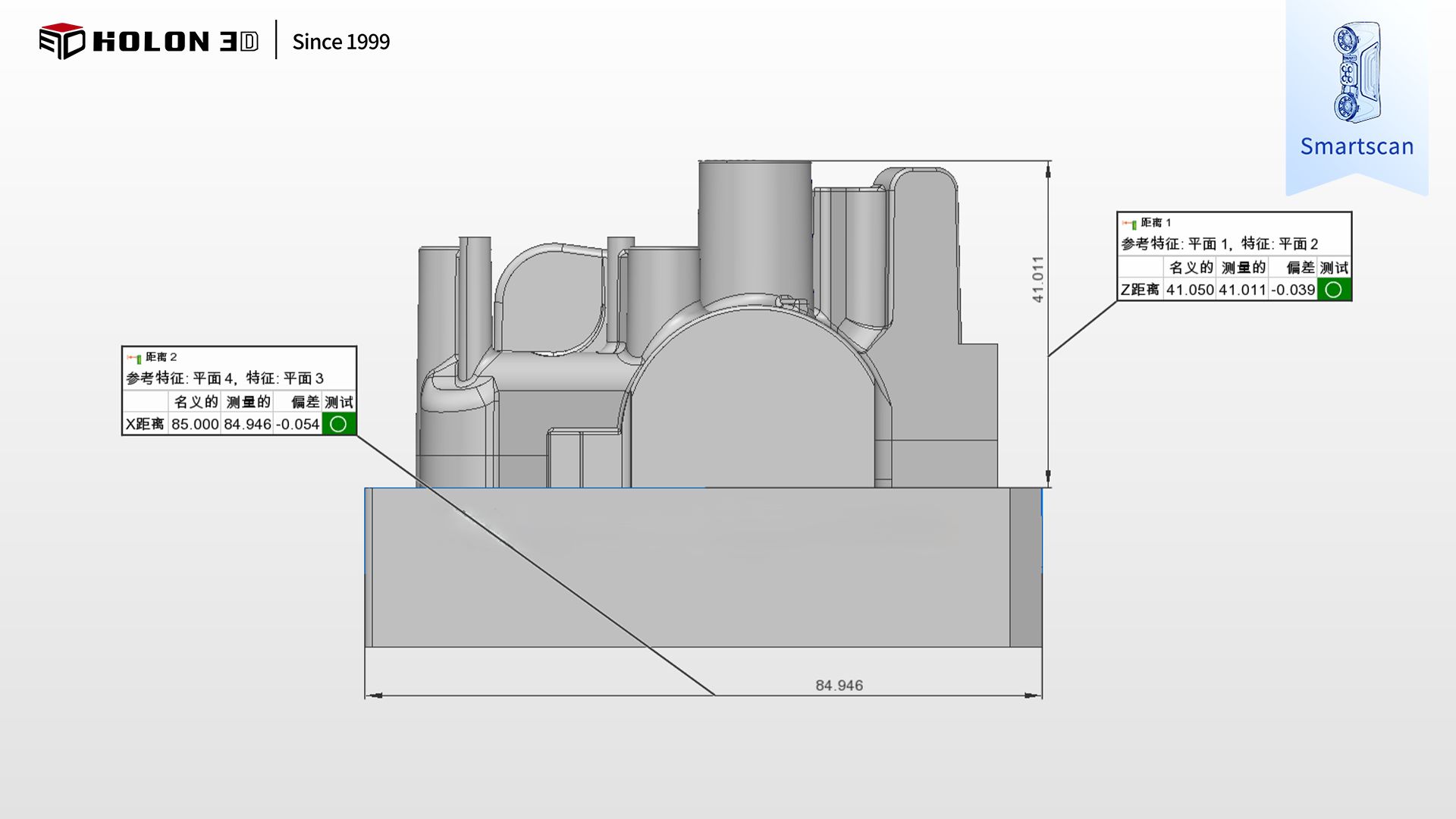

三维检测尺寸测量图
