六角阀芯逆向建模
发布时间：2026-04-10
浏览数：7
- A +
- A
- A -
六角阀芯是流体控制阀门中的关键旋转部件，其六角形主体的对称度、密封面轮廓、各倒角角度及轴颈配合尺寸，直接决定阀门的密封性与流量控制精度。客户因缺少该阀芯的原始设计图纸或CAD模型，需要利用三维扫描技术获取高精度外形数据，并重建可用于制造、检测或优化的三维实体模型，以替代传统手动测量和试错加工方式，加快备件复现与产品改型进程。
面临问题
客户缺少原始设计图纸，导致该阀芯无法直接进行模具修正或仿制生产。依赖手工测量和反复试加工的方式效率低、精度差，难以满足现代化制造对快速响应和精确复现的要求。

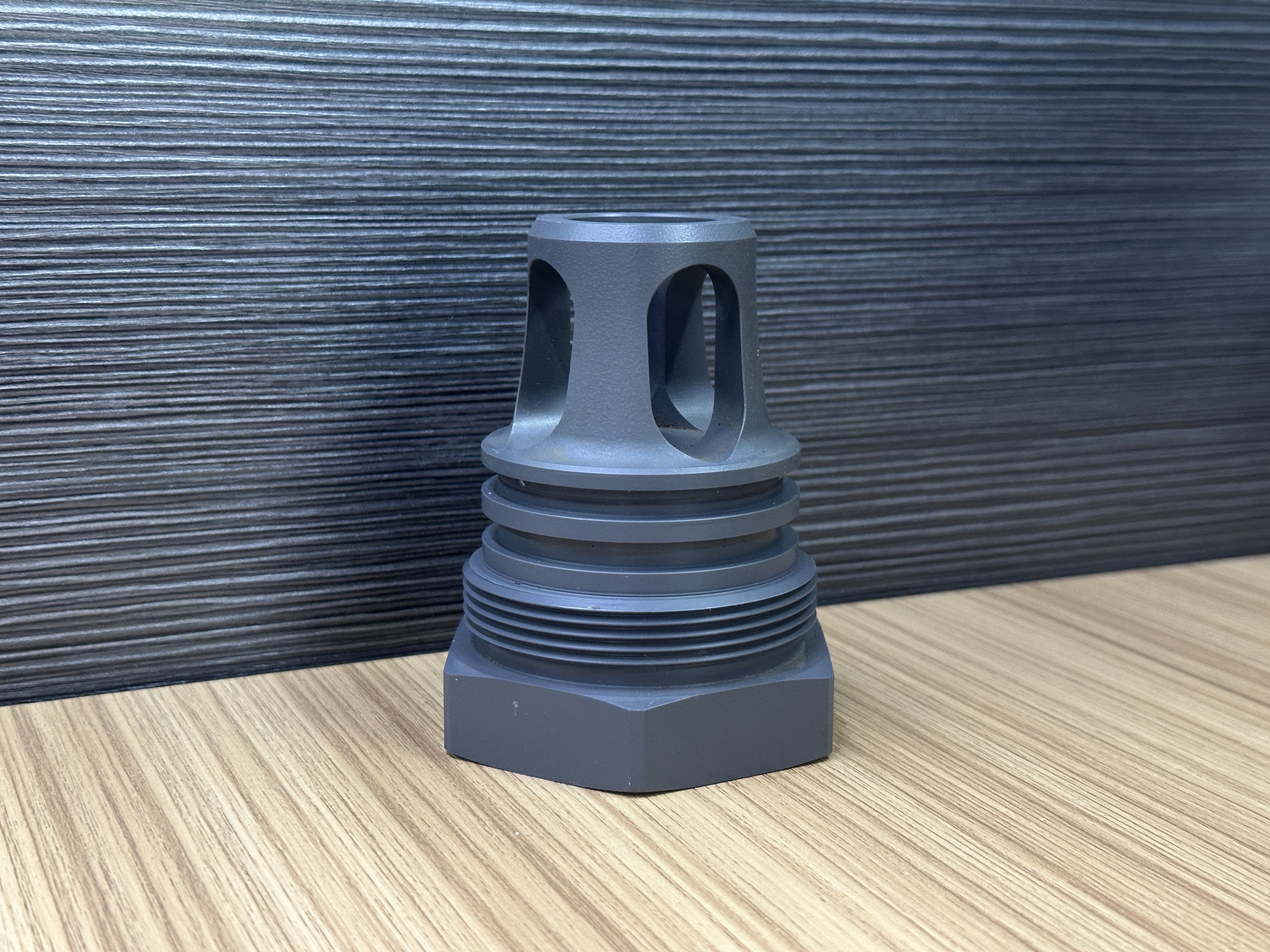

六角阀芯实物图
解决方案
针对上述问题，采用 HOLON3D手持式全蓝激光工业级三维扫描仪进行扫描，手持式设计灵活，可轻松变换角度，完整扫描六角棱边、倒角、密封锥面、内孔及轴颈等所有细微特征，获取高密度、高精度的三维点云数据。将扫描获取的点云数据进行降噪、平滑及简化处理，去除背景杂点，生成完整、光顺的点云模型（STL格式），精确还原阀芯的实际几何形态。将点云模型导入专业逆向建模软件最终生成参数化的实体模型。

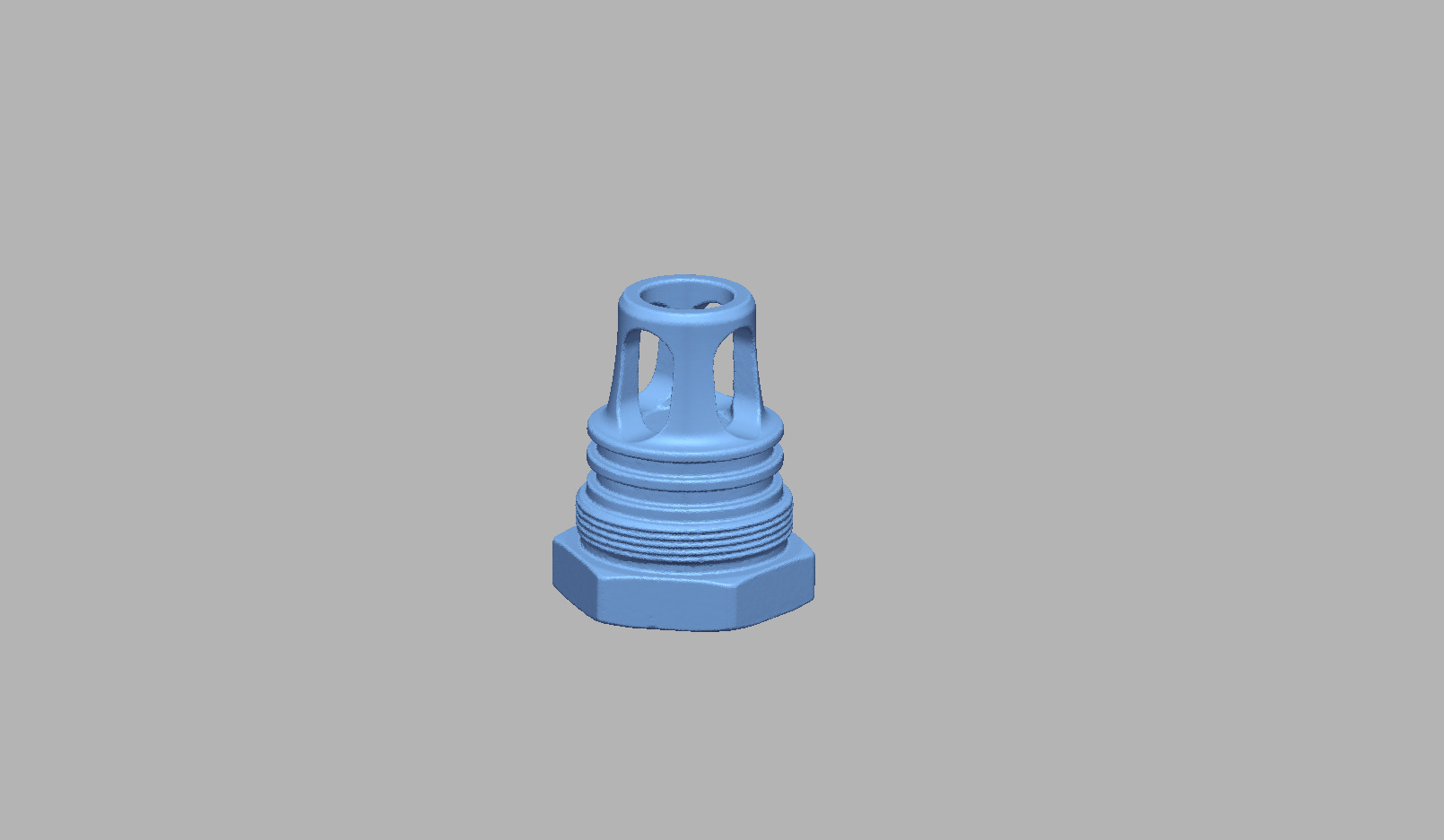

六角阀芯点云模型

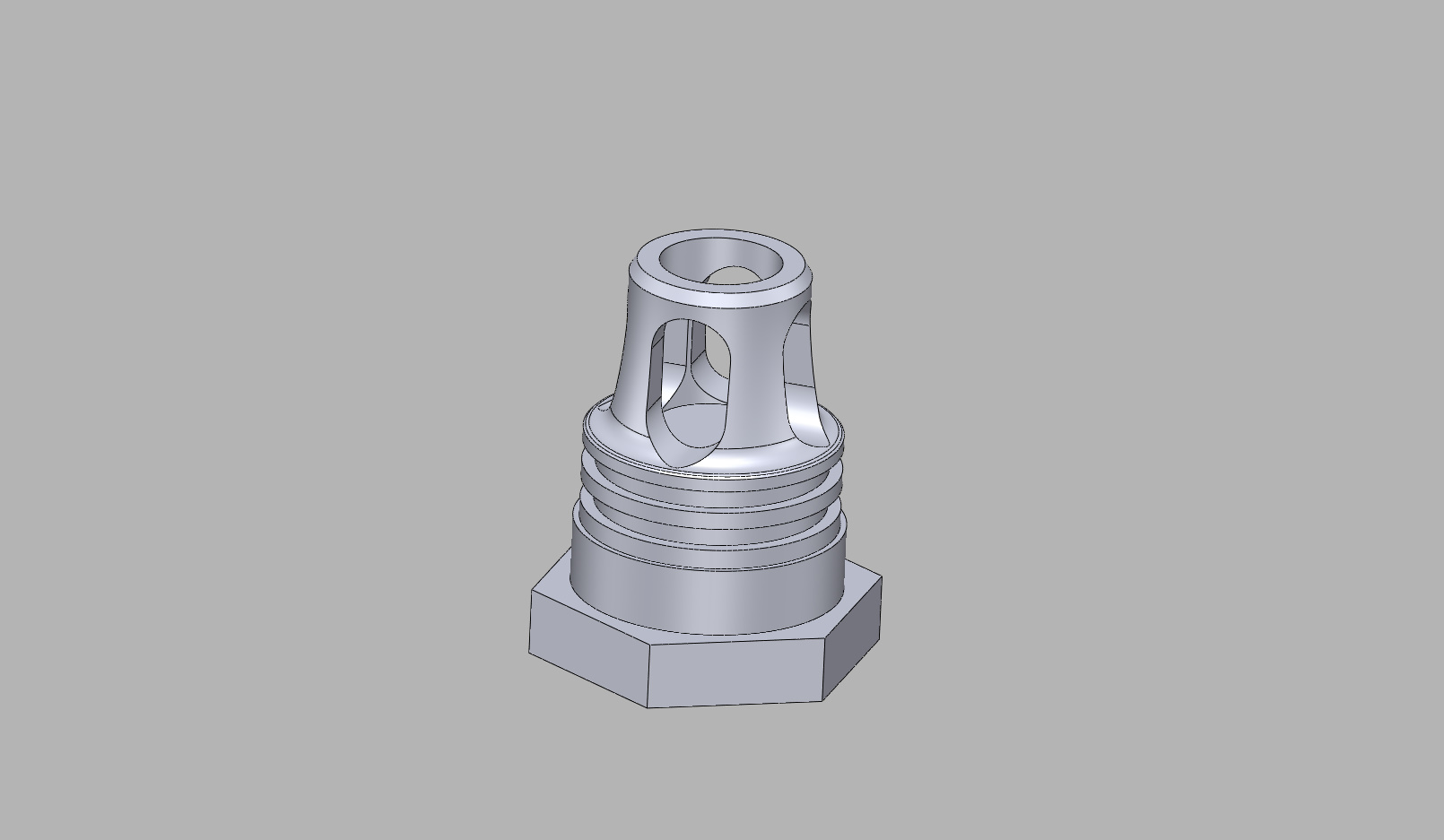

六角阀芯逆向建模模型
