汽车发泡膜模具三维检测
发布时间：2024-04-19
浏览数：683
- A +
- A
- A -
湘潭某知名模具制造商需要对汽车发泡膜进行三维检测，华朗三维工程师使用三维摄影测量系统HL-3DP检测汽车发泡膜，用得到的三维数据与原有三维数据进行对比分析，看到实际工件与CAD图纸的整体偏差，检查质量是否合格。
面临问题
1、汽车发泡膜模具体型庞大，表面轮廓不一，结构复杂，且曲面多，测量难度较大。
2、使用传统的测量方法，只能获取部分数据，对曲面以及斜度较大的部位无法测量，导致获取的数据量不完整，无法对汽车发泡膜模具质量进行检测。
解决方案
客户需对汽车发泡膜进行质量检测，传统的测量方法效率非常低而且误差大。针对客户面临的问题，华朗三维工程师提出解决方案：使用扫描设备三维摄影测量系统HL-3DP对汽车发泡膜模具进行全局拍照，得到检测部位标志点的三维坐标，将拍摄完的照片导入到软件中进行计算，计算出的数据与原始数模图再进行检测对比分析，得到汽车发泡膜 使用三维摄影测量系统HL-3DP对汽车发泡膜进行拍摄，仅需30分钟就能获取汽车发泡膜模具三维数据，且测量精度非常高。迅速检测汽车发泡膜 (CAD) 模型和产品之间的差异，检查汽车发泡膜模具质量是否合格，有效解决客户所面临的问题。

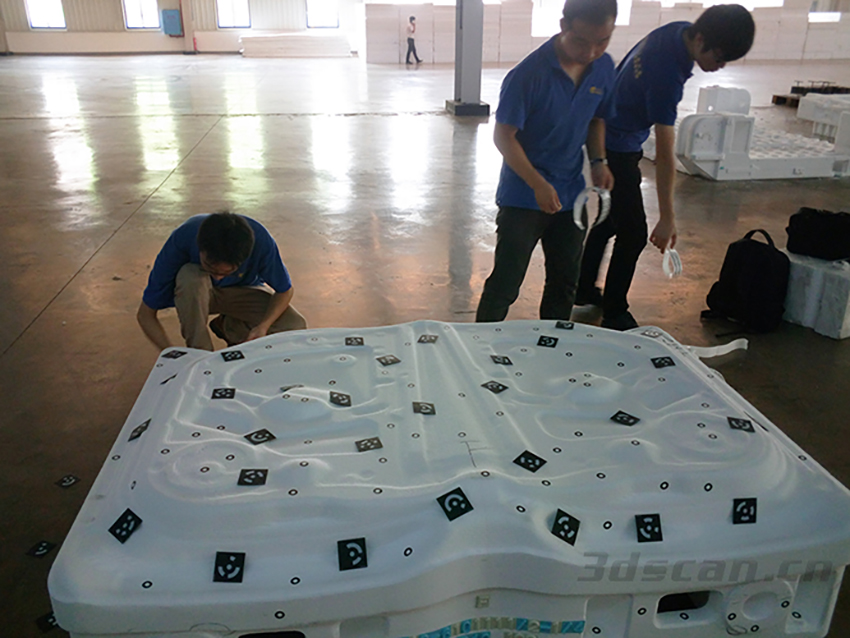

汽车发泡膜模具现场实物图

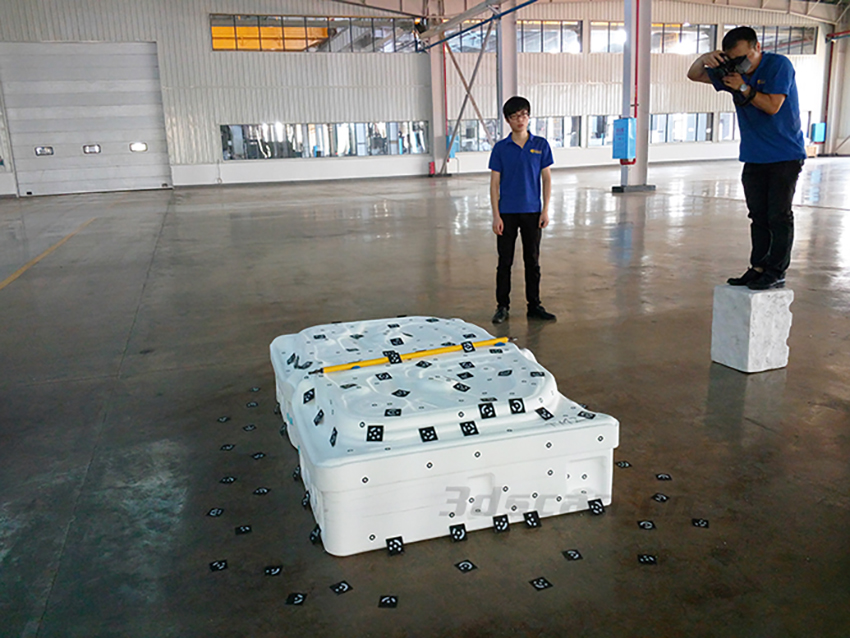

汽车发泡膜模具扫描现场图

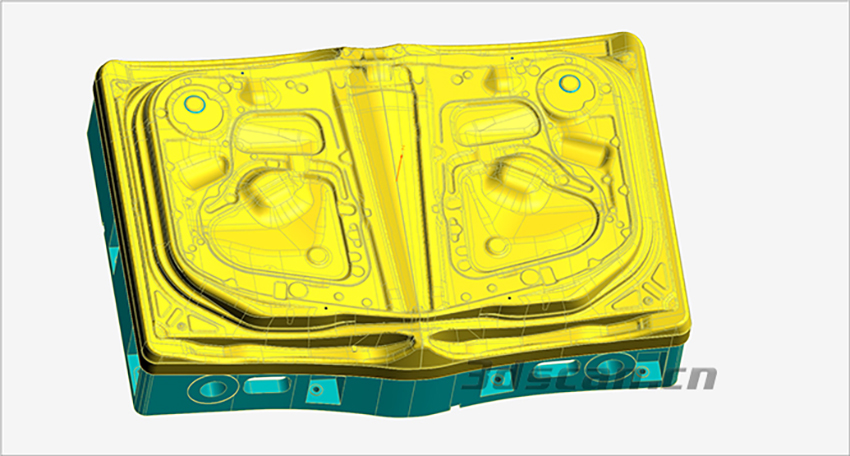

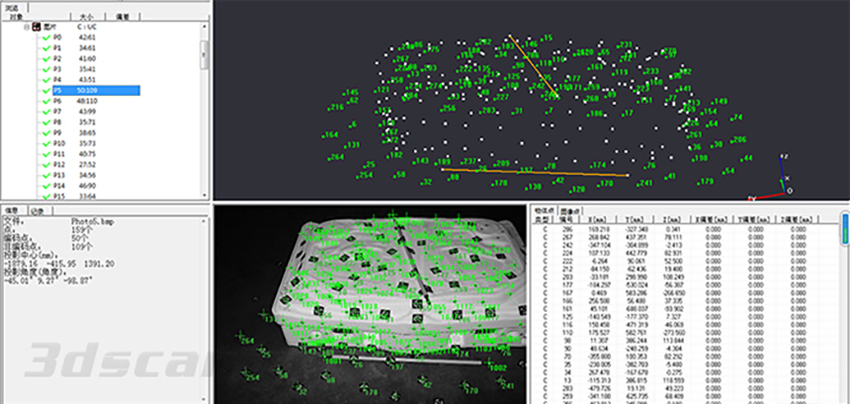

汽车发泡膜模具三维数据图

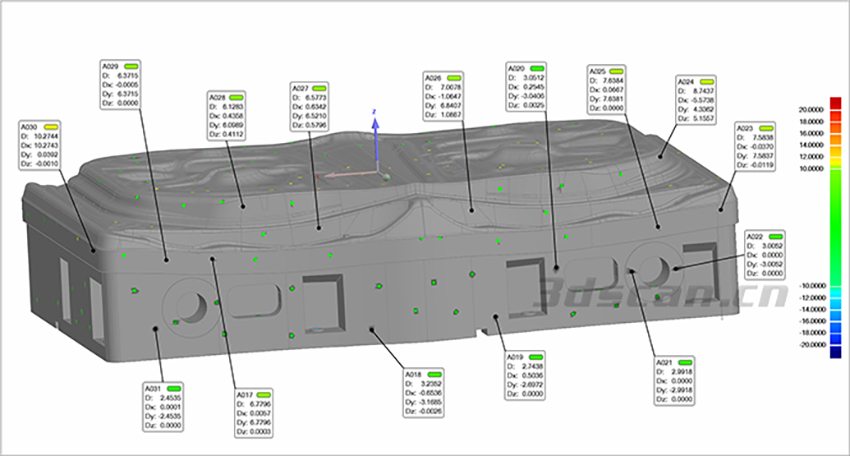

汽车发泡膜模具三维检测分析图

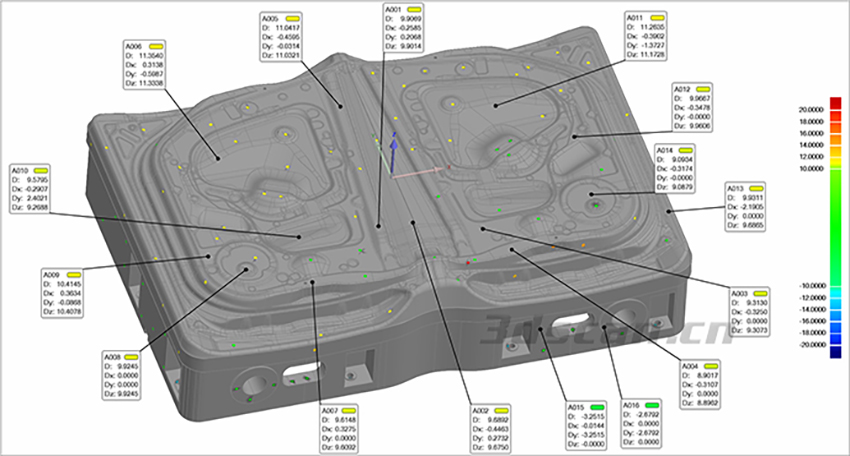

汽车发泡膜模具三维检测分析图
汽车发泡膜模具三维数据图
