汽车座椅检具是保障座椅装配精度与舒适性的核心工装设备，其型面精度、定位孔公差及结构完整性直接决定座椅与车身的适配性、调节功能稳定性。客户需对该汽车座椅检具进行三维扫描，获取高精度、完整的三维数据，通过与原始模型比对生成三维检测色谱图，直观量化型面贴合度、定位孔位偏差、边缘轮廓公差等关键部位的误差分布，以此科学判断检具是否合格。由于座椅检具表面经精密加工后易产生反光，客户对扫描精度、数据完整性要求极高，且需适配车间质检、工装校准等多样化检测场景，传统测量方式难以满足需求，因此选择具备工业计量级精度的 HOLON 3D Proscan 手持式全蓝激光工业级三维扫描仪，为汽车座椅检具的精准质量检测提供高效可靠的数字化支撑。

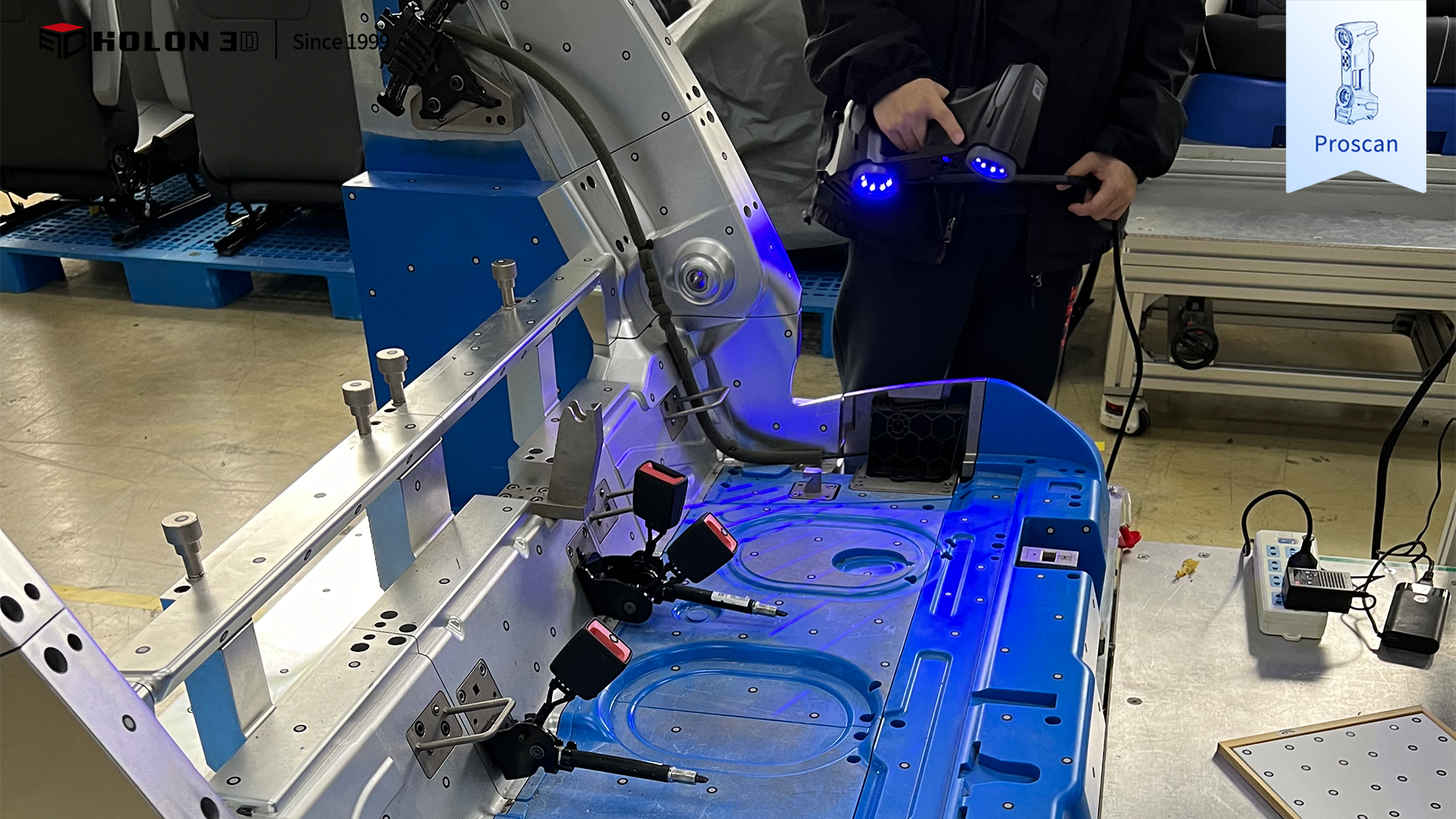

现场图
现场图
汽车座椅检具呈结构复杂，包含密集的定位销孔及边缘卡扣槽，传统局部点位测量工具（如卡尺、百分表）无法全面覆盖型面全域与隐蔽孔位，难以获取全表面三维数据，导致三维检测色谱图缺乏完整数据支撑，无法精准反映整体误差分布；检具表面光滑且反光明显，传统测量方式易受反光干扰，造成型面轮廓、孔位边缘等关键特征数据采集失真，影响误差判断准确性；其型面平行度、定位孔同轴度、轮廓度等指标对精度要求严苛，传统测量工具精度有限，难以捕捉细微误差，易产生数据偏差；接触式测量不仅效率低下，操作中还可能刮伤检具表面精密涂层，或因受力导致检具轻微变形，进一步影响检测结果真实性；同时，传统测量方式受场景约束明显，无法灵活应对车间流水线工装检测、仓储工装复核等不同环境下的高效检测需求，严重制约质量管控效率与生产进度。

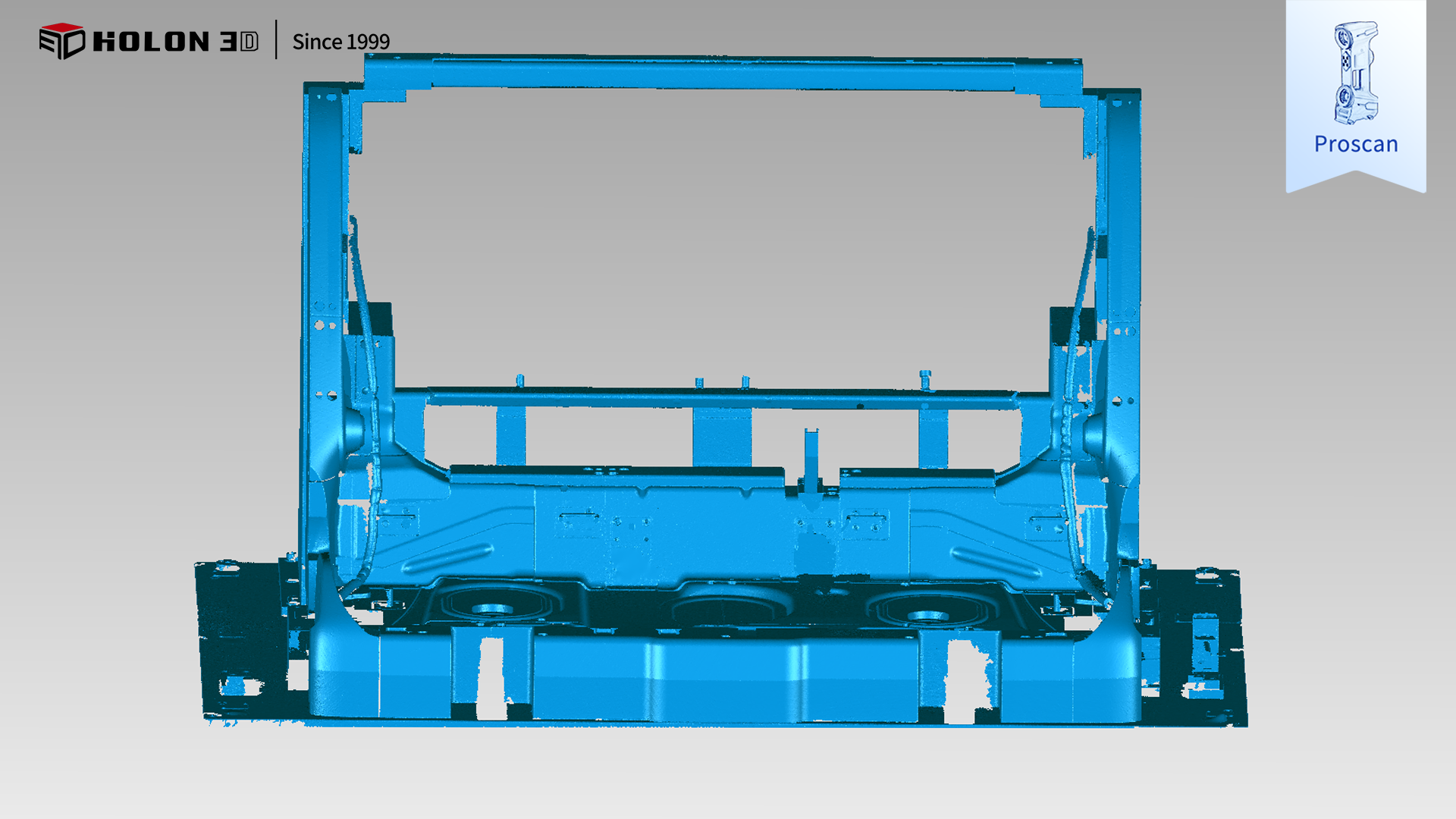

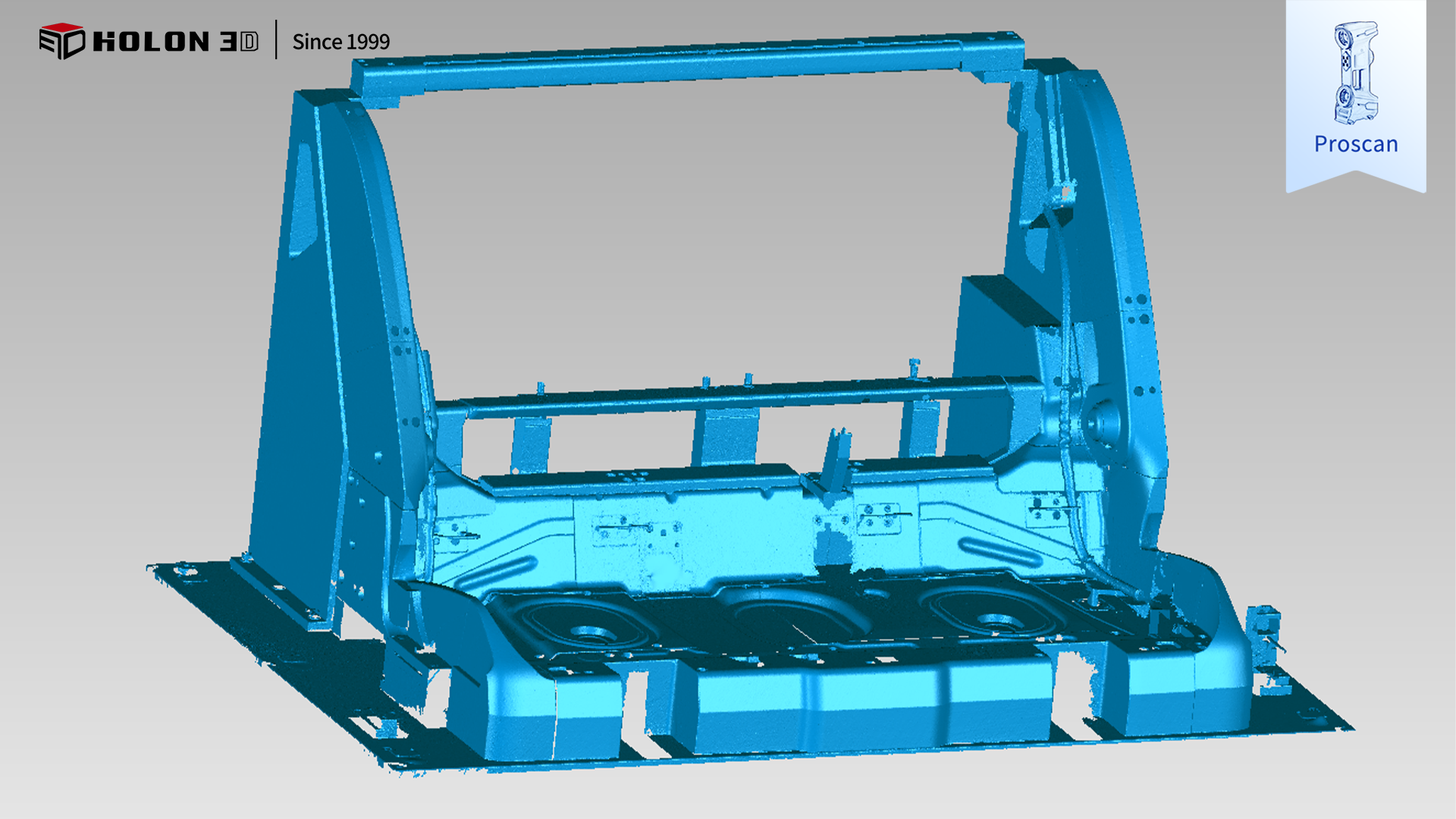

扫描数据图
扫描数据图
采用 HOLON 3D Proscan 手持式全蓝激光工业级三维扫描仪，可针对性破解汽车座椅检具检测的核心难题。该扫描仪具备工业计量级精度，实测精度达 0.02mm，最高可达 0.01mm，搭配全蓝激光技术，不惧工件表面反光特性，能有效抑制反光干扰；扫描前仅需在检具表面粘贴少量标志点辅助定位，操作简单便捷，即可精准捕捉检具的型面弧度、定位孔位尺寸、边缘轮廓及卡扣槽深度等关键细节，获取全表面高精度三维数据，为生成精准三维检测色谱图奠定坚实基础，确保误差量化无偏差；手持设计灵活便捷，不受检具大型复杂结构与隐蔽区域限制，可自由调整扫描角度，轻松深入定位孔内部、型面凹陷处等不易触及的部位，无测量盲区，保障数据完整性，让色谱图全面呈现整体误差分布；高速扫描能力大幅缩短大型检具的数据采集时间，配合无接触式测量方式，既避免了刮伤表面涂层与受力变形的风险，又能快速获取可靠数据，高效支撑合格性判定；扫描仪适应性强，不受场景约束，在车间生产线、工装校准区等复杂环境下无需额外复杂前期准备，即可稳定输出高质量数据。扫描后生成的三维数据精准、完整，与原始模型比对可清晰生成三维检测色谱图，能准确量化型面贴合度、定位孔偏差等关键指标的误差，科学判断检具合格性，完全符合客户对高精度与完整性的严苛需求，为汽车座椅检具的质量管控、工装校准及批量生产保障提供了可靠的数字化保障。

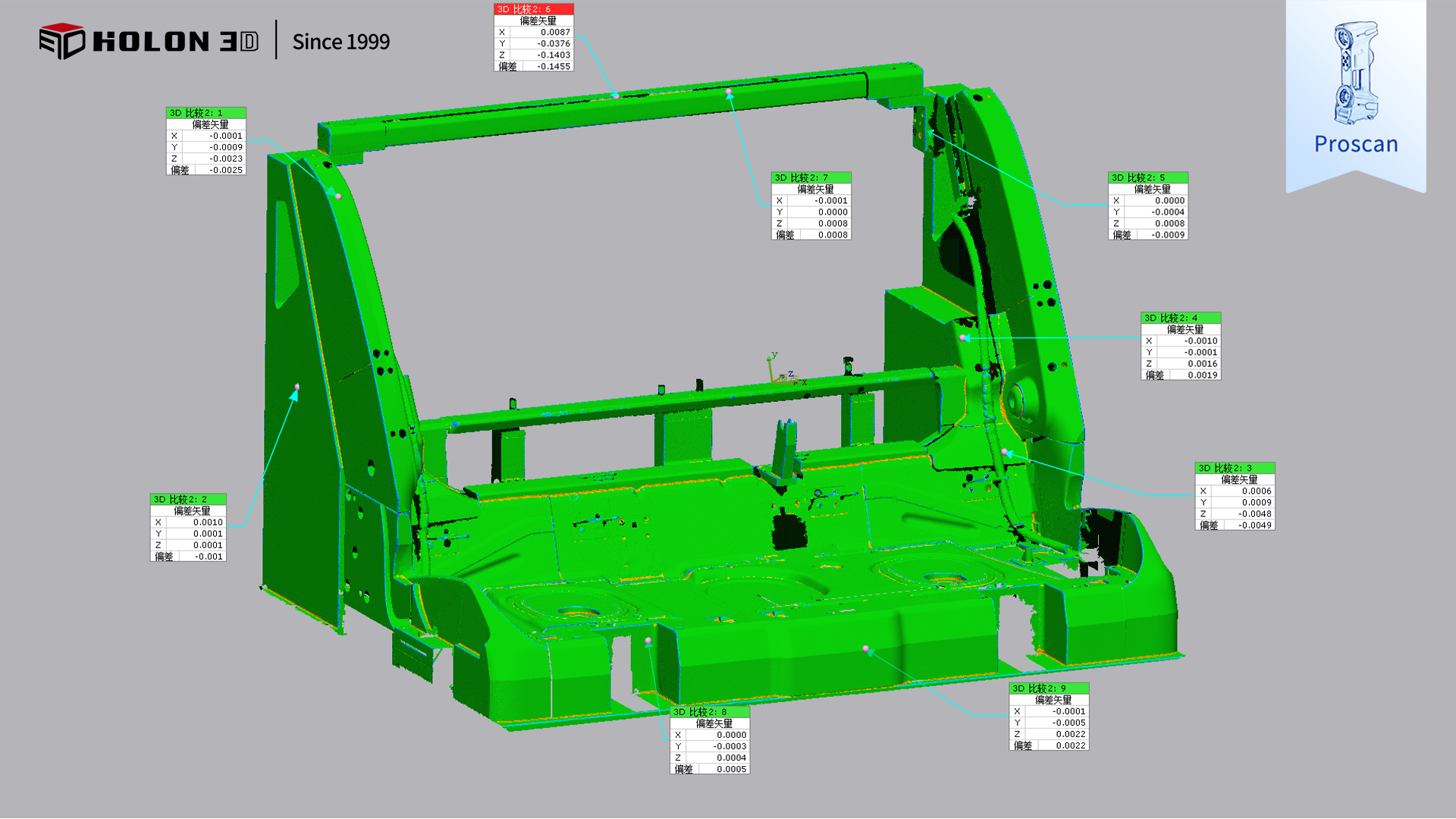

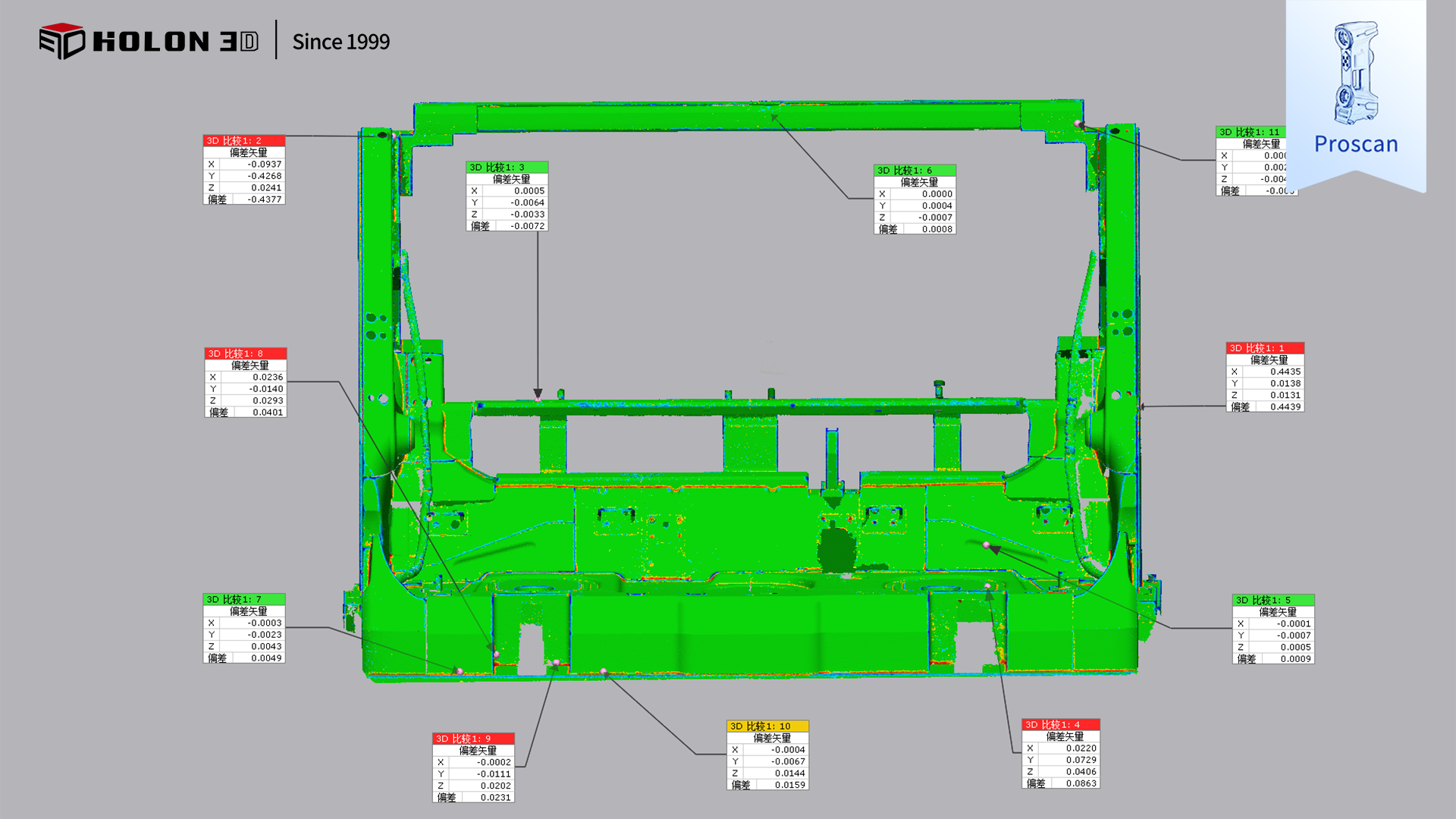

三维检测（色谱图）
三维检测（色谱图）
