汽车进气歧管三维扫描
发布时间：2026-04-10
浏览数：4
- A +
- A
- A -
汽车进气歧管是发动机进气系统的核心部件，其气道形状、内壁光滑度、法兰面平面度及安装孔位精度，直接决定发动机的进气效率、混合气形成质量及动力输出稳定性。客户需对该进气歧管进行三维扫描，获取高精度、完整的三维数据，通过与原始数模比对生成三维检测色谱图，直观量化法兰面贴合度、气道入口位置偏差、关键截面轮廓度及整体变形趋势等关键指标，以此科学判断进气歧管是否满足装配与性能要求。
面临问题
由于进气歧管多为黑色注塑件或铝合金压铸件，表面易产生反光或呈哑光状态，且其内部包含多个弯曲气道和复杂隔板结构，传统检具或三坐标测量难以触及内部型腔，无法高效获取完整形貌数据。客户对扫描精度、数据完整性及检测效率要求极高，且需适配模具T1试模、产线首末件检验、来料质量检测及装配问题分析等多样化场景。

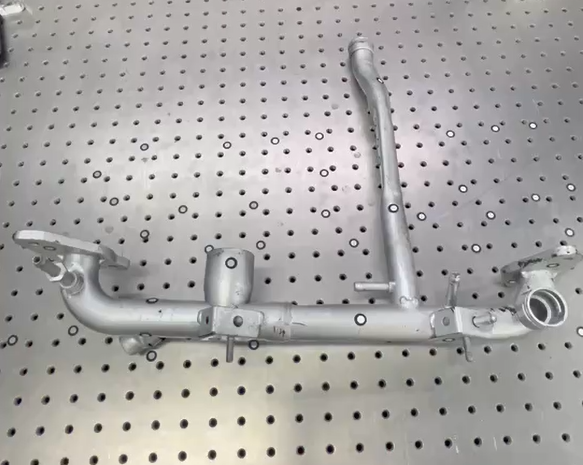

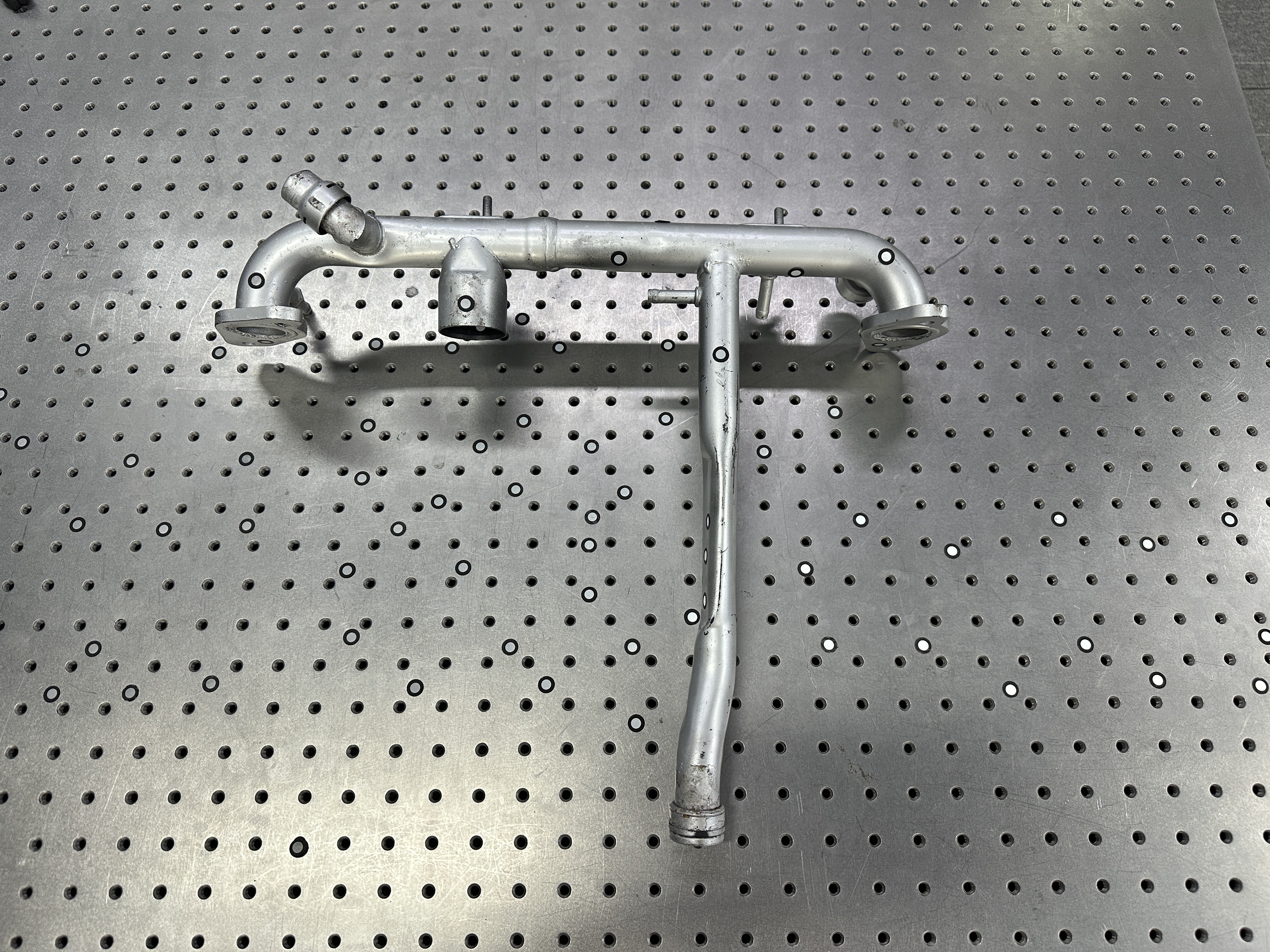

汽车进气歧管实物图
解决方案
我们选择具备工业计量级精度的HOLON Smartcan系列手持式全蓝激光三维扫描仪，操作灵活、便携，还可以切换单条激光扫描模式，适用于扫描深孔、死角的地方，能解决客户存在的夹角问题。
它以420万点/秒的速度快速获取管道完整三维点云数据，配合专业检测软件生成全局色谱偏差图与关键截面分析报告，精准量化翘曲变形、平面度误差、位置度偏差及局部缺陷，为进气歧管的质量管控、模具修正与注塑工艺优化提供高效可靠的数字化支撑。

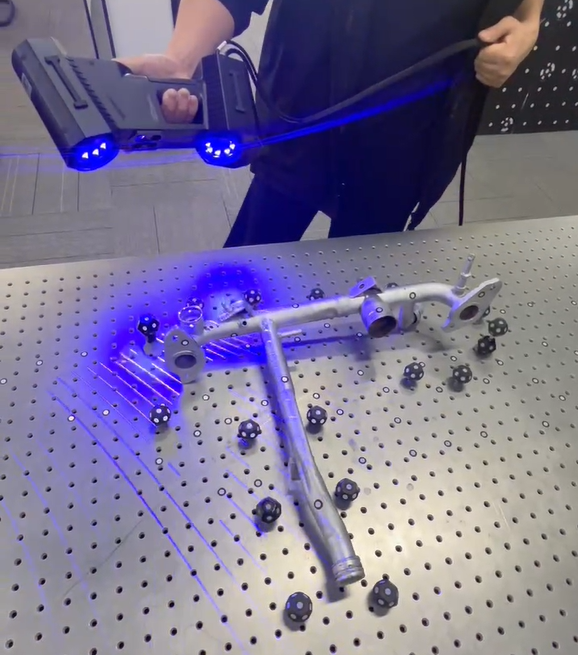

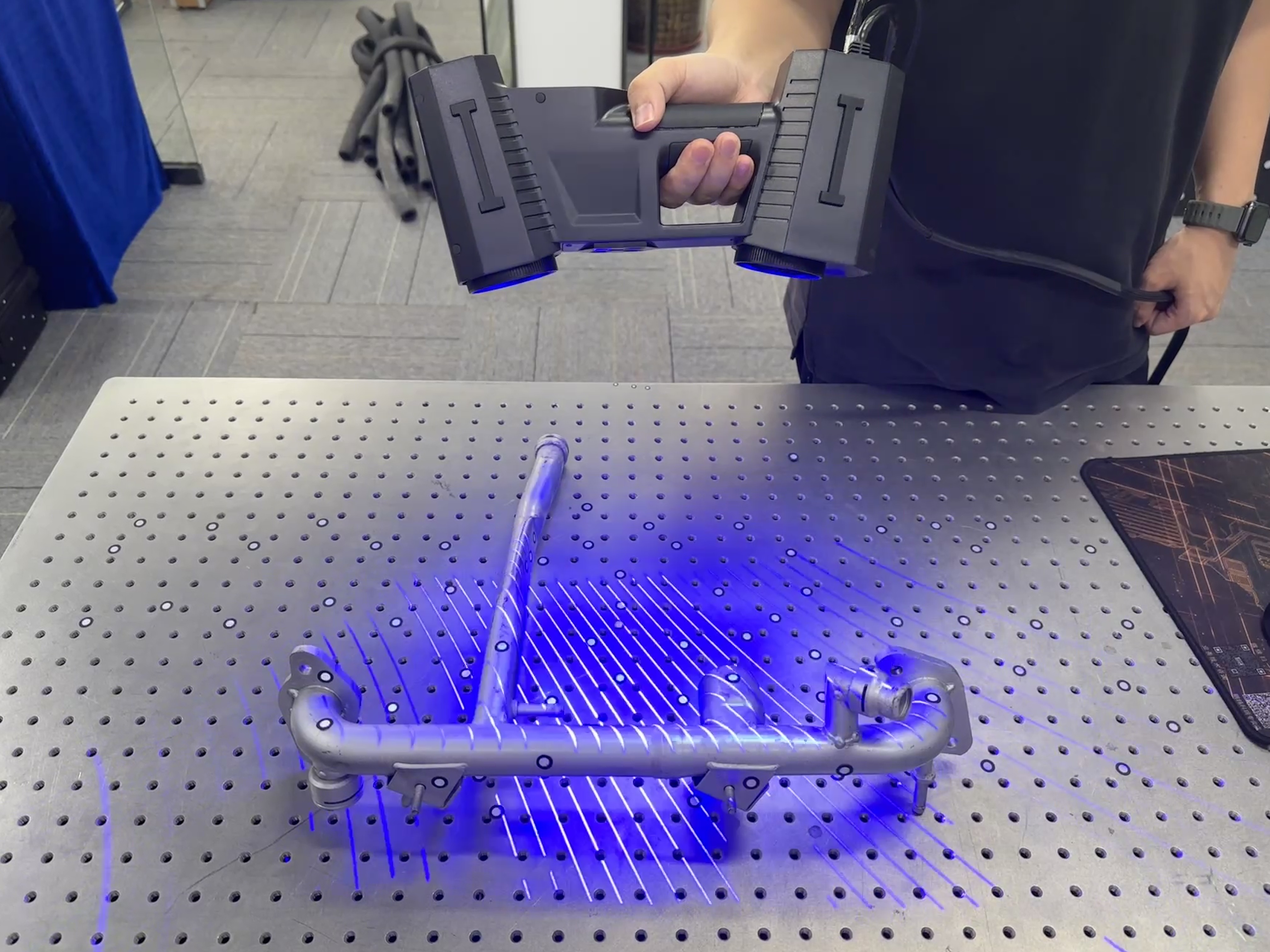

汽车进气歧管扫描现场

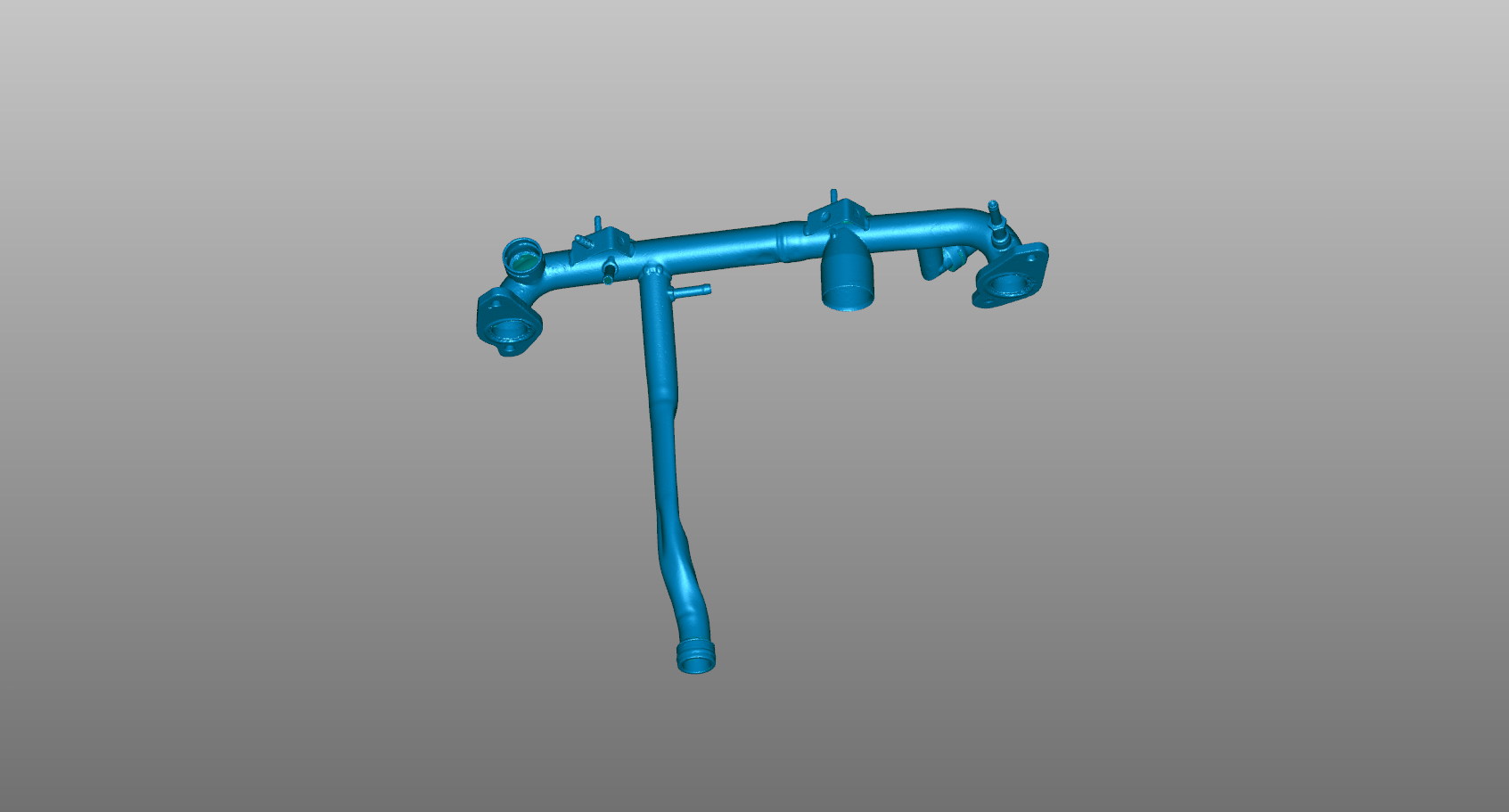

汽车进气歧管点云数据图

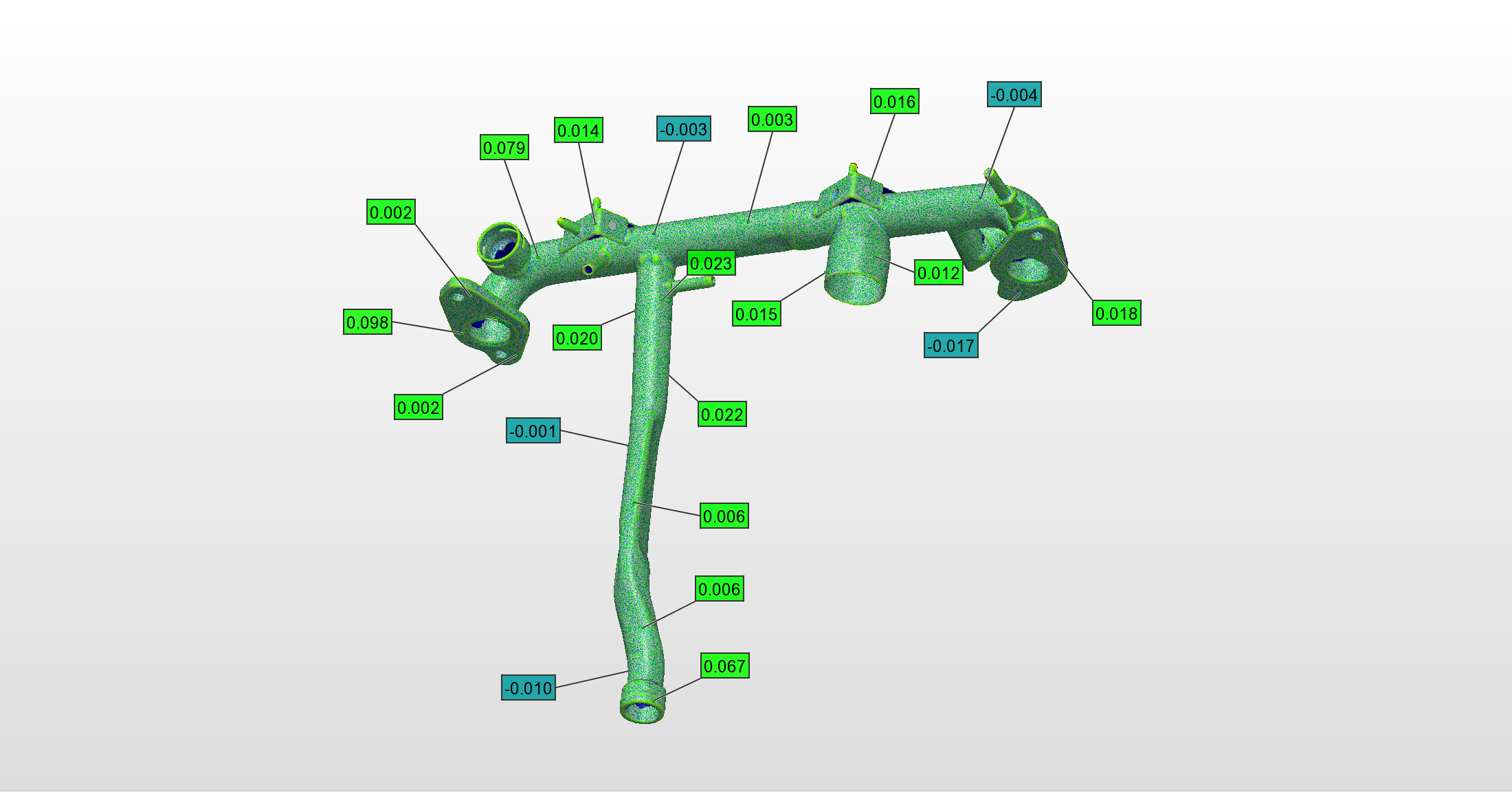

汽车进气歧管色谱偏差图
