差速器锥形齿轮是汽车传动系统的核心零部件，其内部花键齿、外部伞状锥齿以及复杂的渐开线曲面，对制造精度要求极为苛刻。华朗三维技术团队采用高精度蓝光3D扫描仪，对该齿轮进行了非接触式扫描。通过获取的全彩高密度点云数据，结合专业的逆向工程软件，完美复原了该齿轮的CAD数模，成功交付了客户的需求。

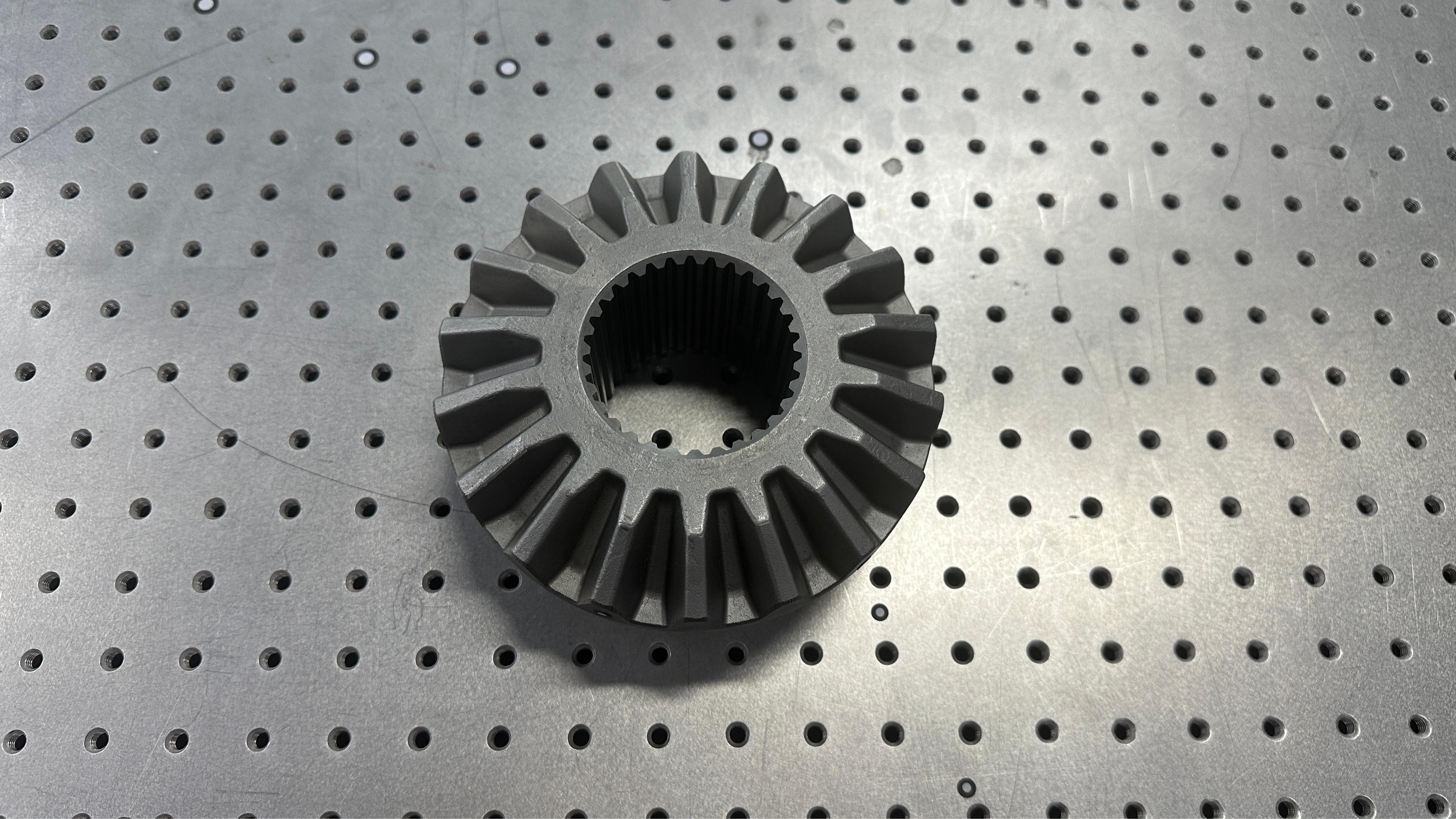

差速器锥形齿轮实物图
面临问题
锥形齿轮看似简单，但精度要求高，且外部的锥形伞齿带有倾角，内部花键孔深且密，传统的接触式三坐标测量机（CMM）测头难以深入内部，且容易划伤表面，不仅效率低下，还容易产生数据盲区。

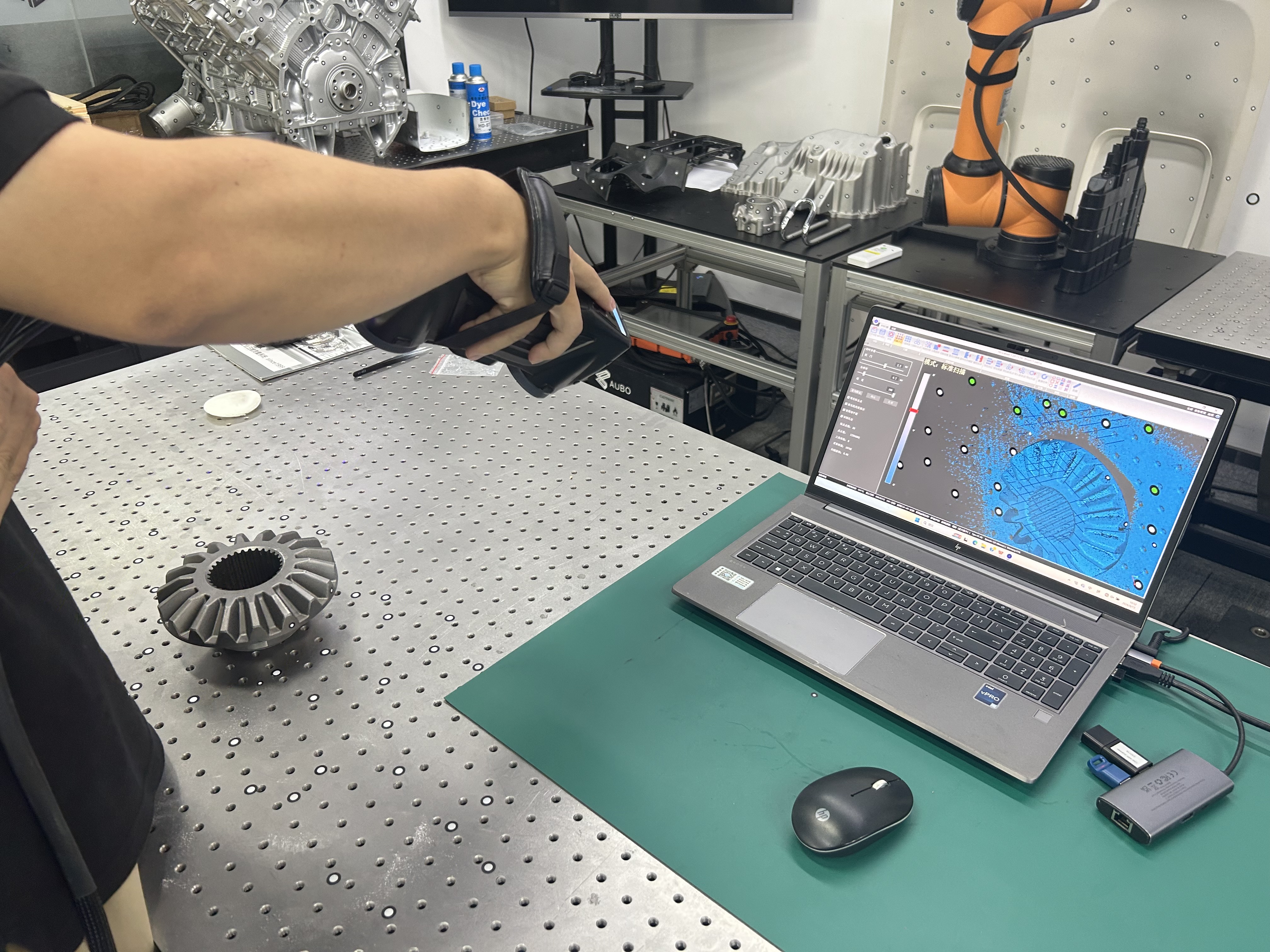

差速器锥形齿轮扫描图
解决方案
华朗工程师采用工业级蓝光3D扫描仪，扫一扫，即可快速获取齿轮外部锥齿、端面以及深孔内花键的完整三维点云数据（精度可达0.02mm），无接触、无死角、无损耗，通过去除噪点、平滑处理得到高品质点云。

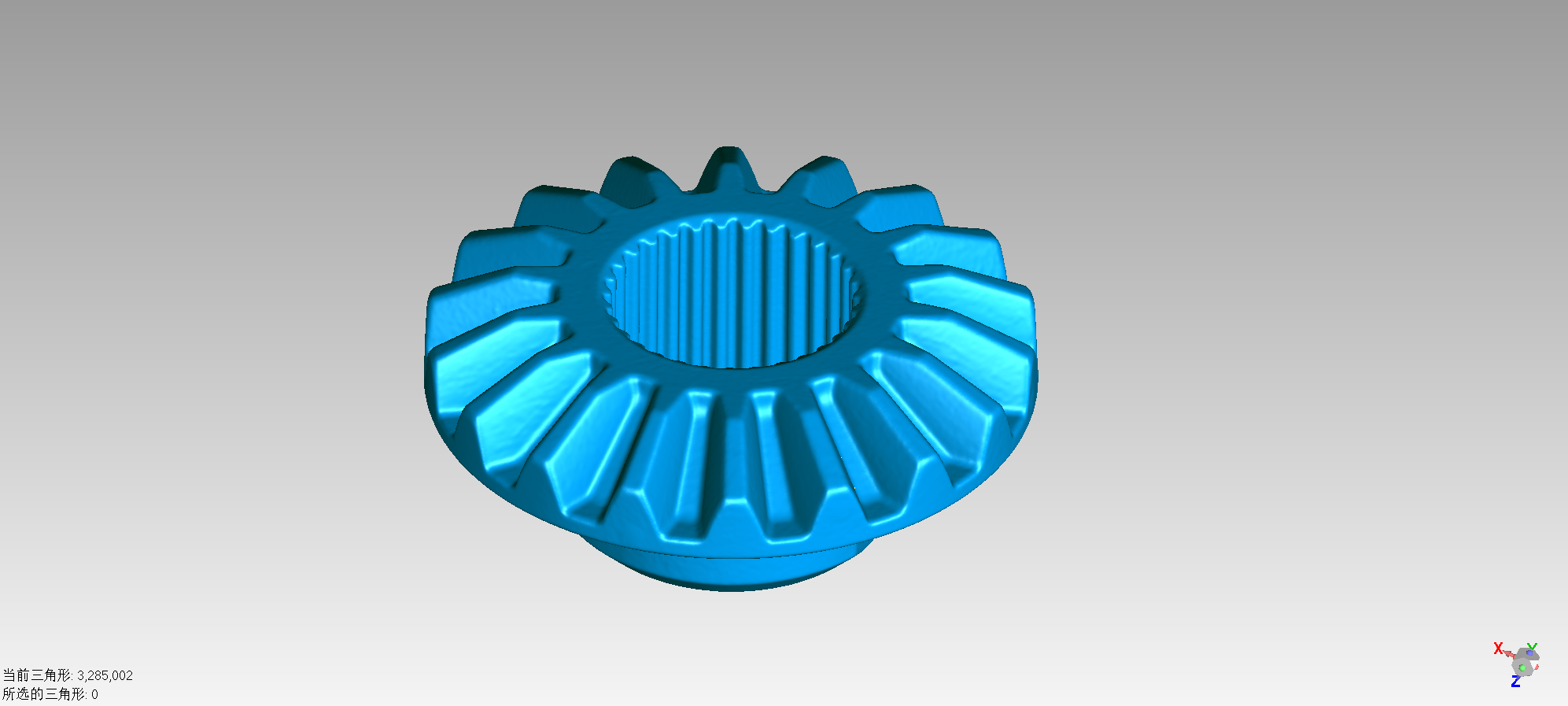

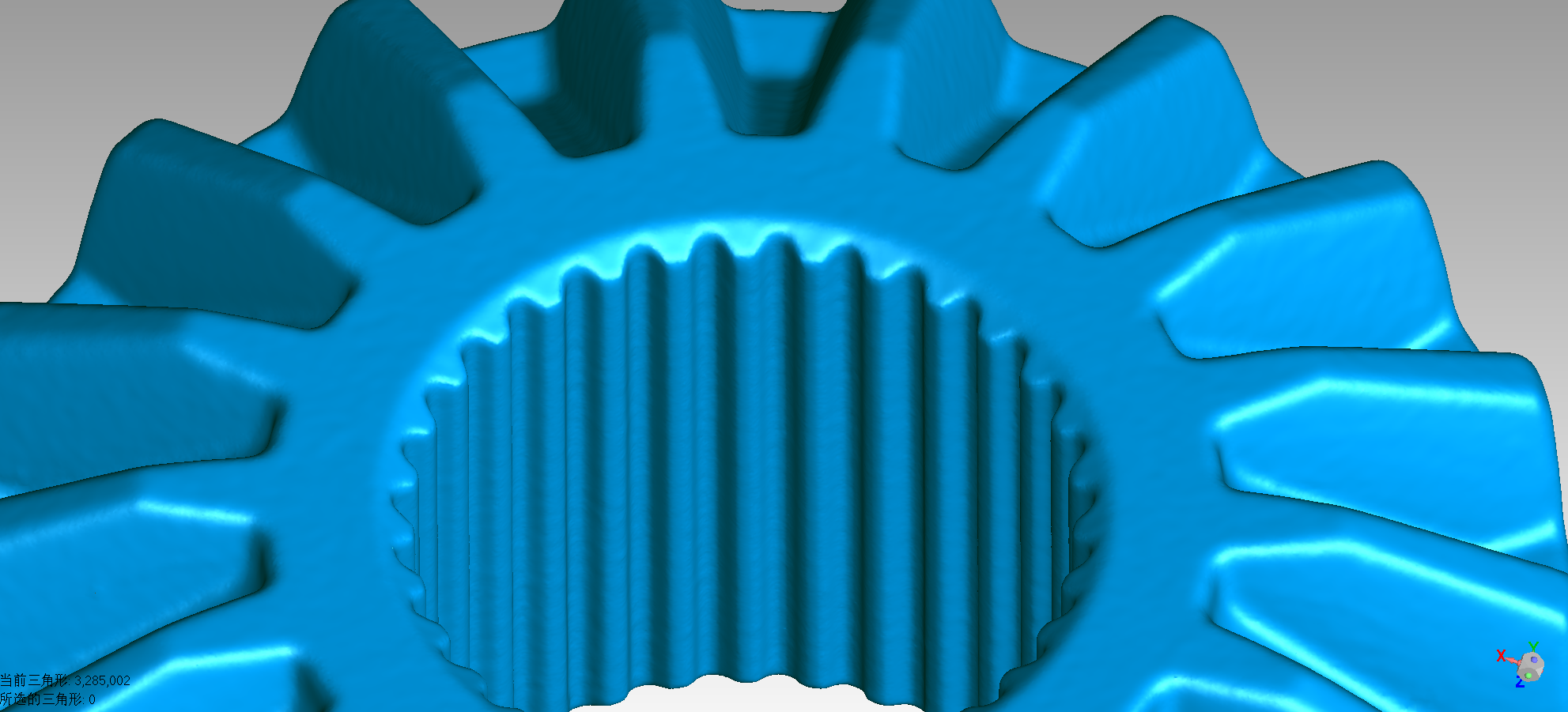

扫描数据图
点云数据导入专业逆向软件（如Geomagic Design X），华朗三维工程师根据齿轮设计规范，将扫描得到的真实网格特征与标准几何体进行拟合，精准提取出花键渐开线轮廓、齿形角度及中心轴位置。运用CAD模块进行实体重构，将扫描数据转化为参数化的实体模型。

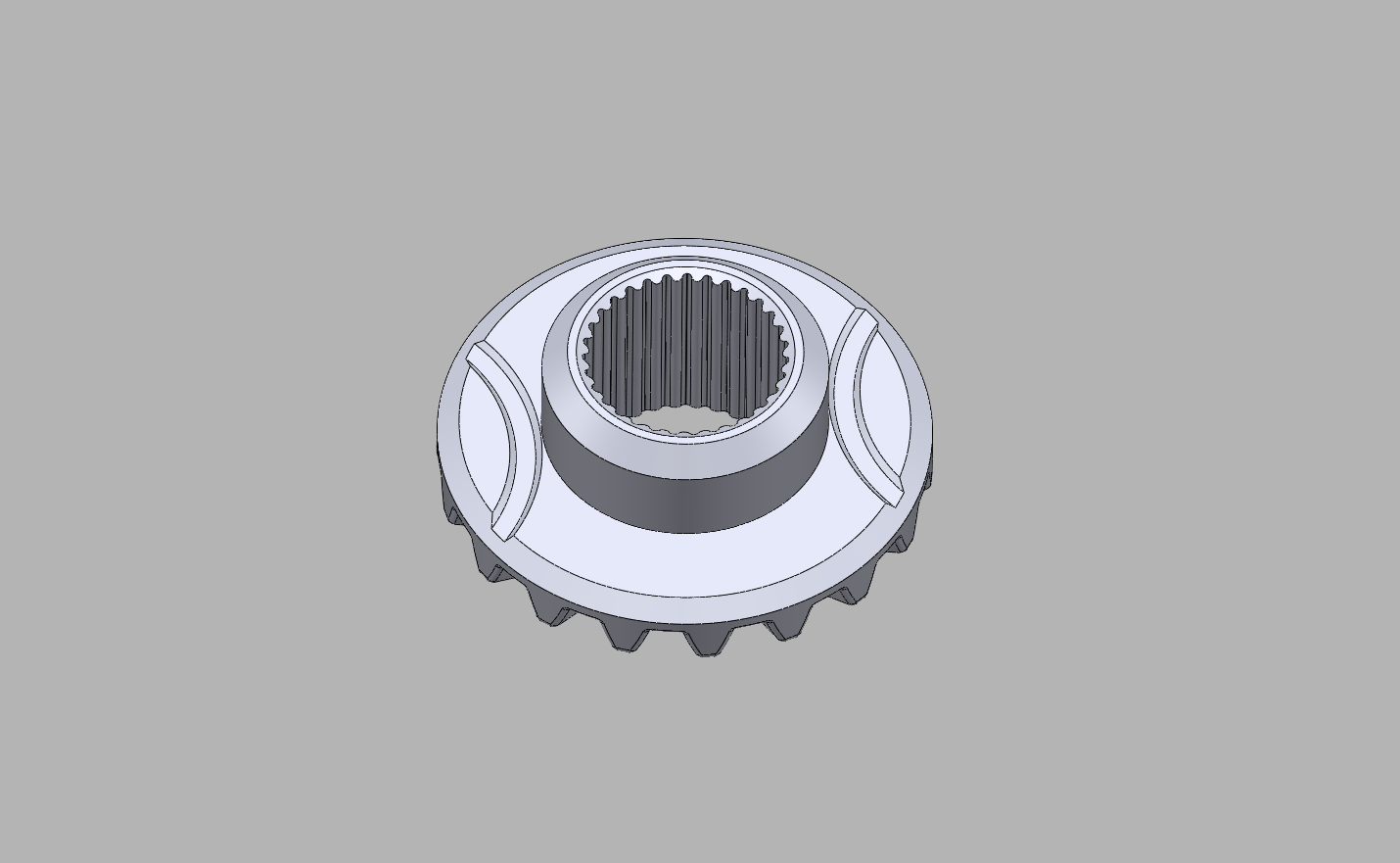

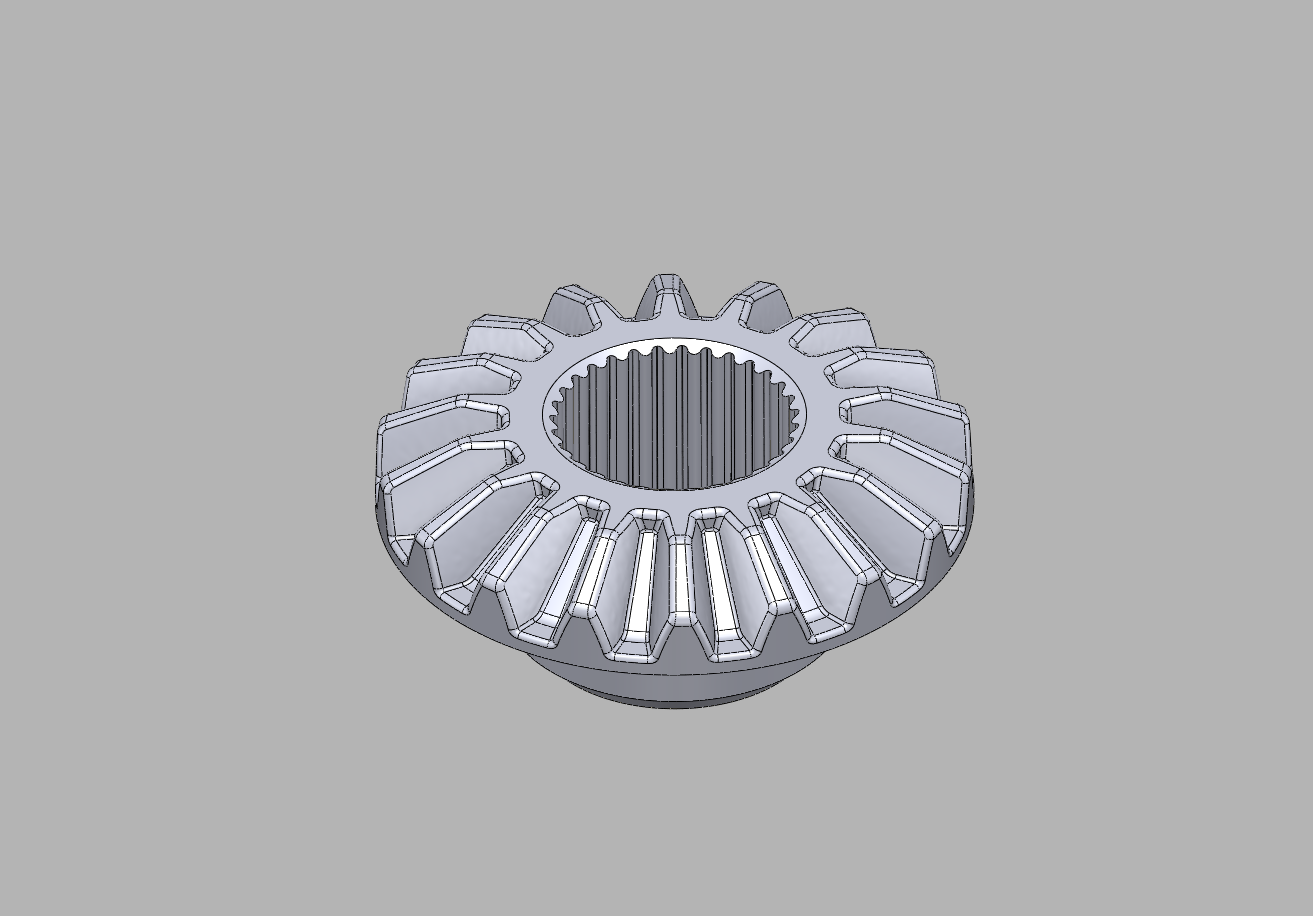

逆向建模图
