汽车发动机缸体三维检测
发布时间：2024-04-19
浏览数：632
- A +
- A
- A -
成都某发动机制造商，需要对汽车发动机缸体进行三维检测，该公司采用华朗自主研发生产的三维扫描仪，并结合三维检测工程软件，获取了发动机缸体精确的三维数据。用得到的发动机缸体整体数据与原始的CAD模型进行针对性数据比对，看到实际扫描出发动机缸体整体数据，分析成品是否合格。
面临问题
1、由于该汽车发动机缸体涉及到与发动机多个零部件的连接，客户要求的精度非常高。
2、该汽车发动机缸体具有形状复杂，曲面变化大，孔位多等特点，采用传统的测量方式，非常耗时，且数据不够精确。
解决方案
针对汽车发动机缸体形面复杂、曲率变化大、孔位多等特点，华朗三维技术工程师提出解决方案中，使用三维扫描仪HL-3DS+快速获取对汽车发动机缸体高精度的三维数据，用三维检测设计软件将发动机点云数据转换为三角网格面数据后导入主流设计软件中进行后期处理。

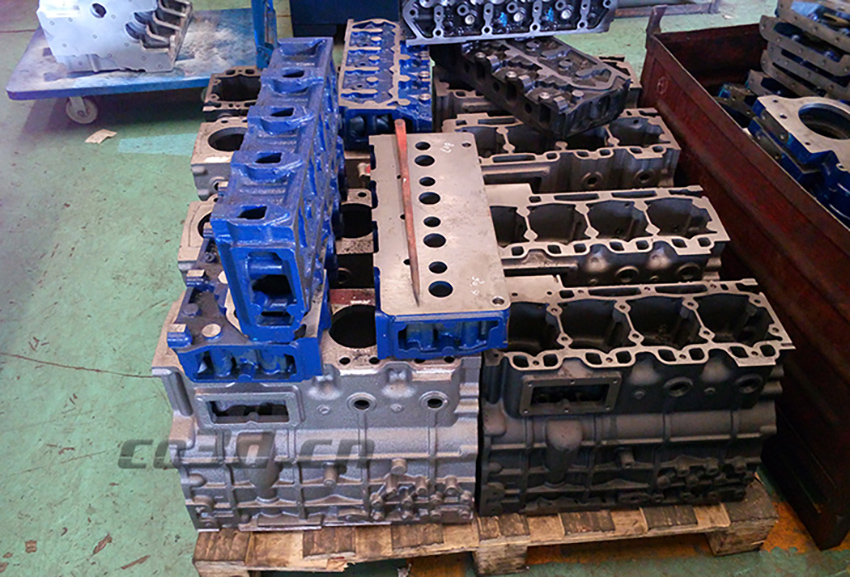

汽车发动机缸体现场图

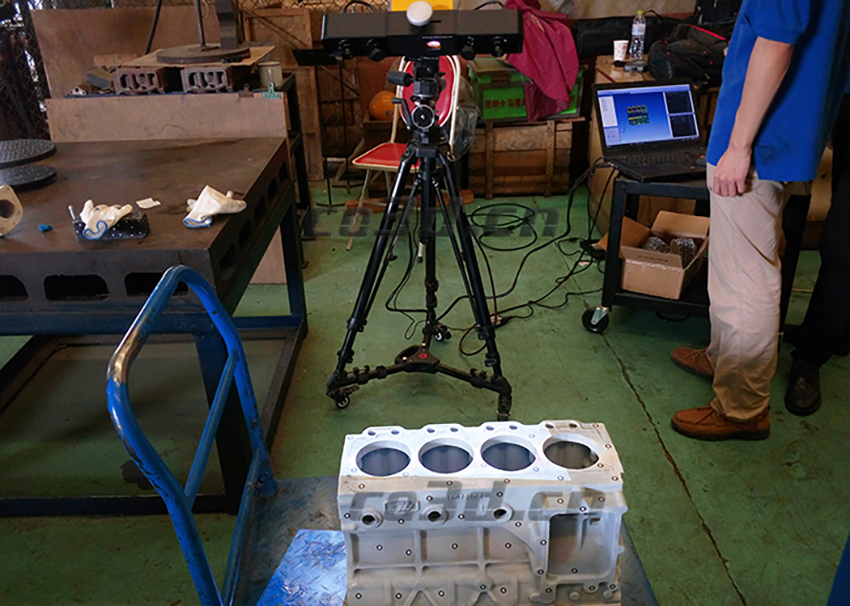

发动机缸体扫描现场图

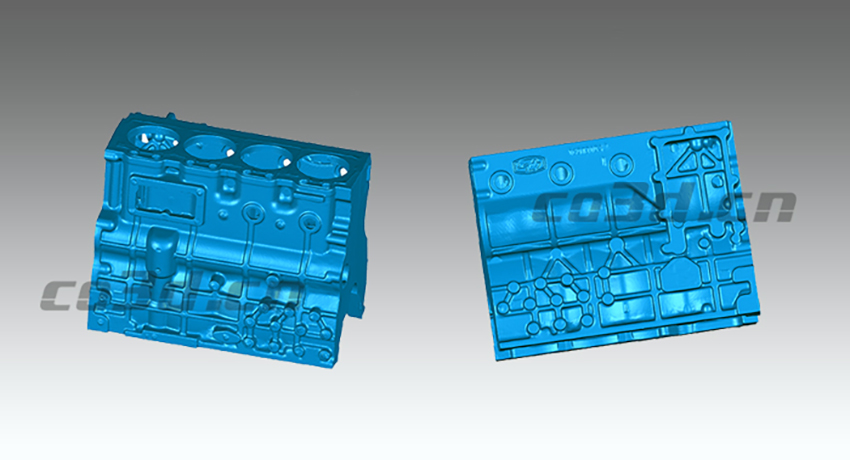

汽车发动机缸体STL图

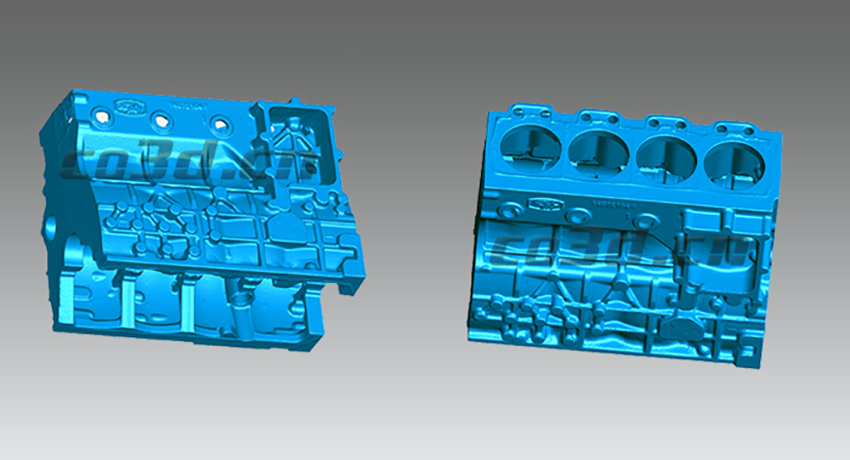

汽车发动机缸体STL图
