摩托车油泥模型逆向设计

发布时间：2024-04-24 浏览数：610

某大型摩托车生厂商为了提高摩托车生产效率，使用华朗三维扫描仪对摩托车油泥模型进行三维扫描，获取高精度的三维模型数据提供给有关部门，以缩短摩托车的设计周期。

面临问题

1、摩托车油泥模型的制作是摩托车整车设计开发中的重要环节，合格的油泥模型不仅是对二维效果图的完美诠释，还给后面阶段的三维测量、模具制作提供了具体的数据。所以说油泥模型制作与摩托车外观设计开发的成功与否关系密切。
2、摩托车油泥模型曲面较多，使用传统的测量方法（如检具、治具、三坐标等）十分的繁琐、耗时，而且不易对摩托车油泥模型的结构进行准确、快速地测量。

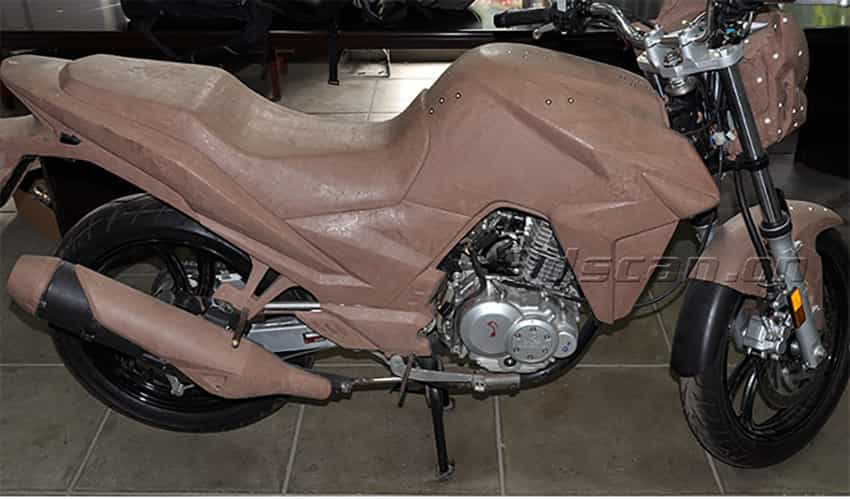

摩托车扫描现场

解决方案

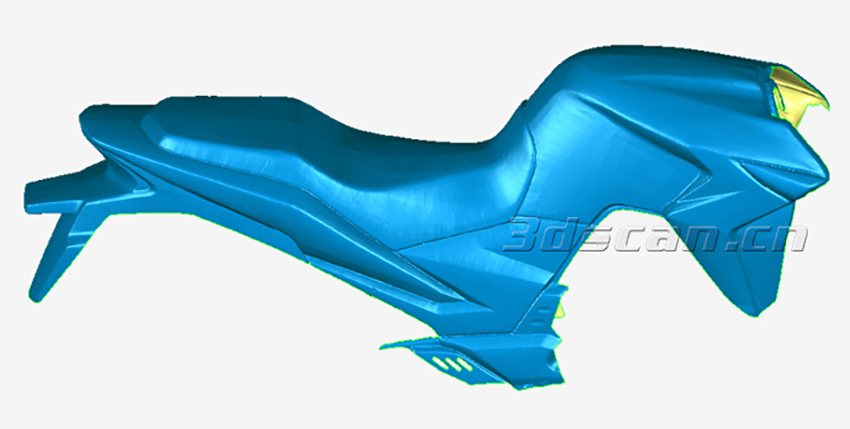

华朗三维工程师提出解决方案：使用三维扫描仪HL-3DS+（快速获取摩托车油泥模型高精度的三维数据）+逆向设计软件（将发动机点云数据转换为三角网格面数据）+设计软件来解决客户面临的问题。
三维扫描仪（HL-3DS+）扫描速度快，获取摩托车油泥模型的三维数据不到15分钟，数据精度高达到0.02mm，采用外插法多频相移光栅技术、编码点校准技术与全自动拼接等技术。配合后期处理软件能给其他相关部门提供可靠的参数，大大缩短了摩托车的设计周期，达到高效率生产的目的。
