汽车仪表盘的逆向设计
发布时间：2025-02-27
浏览数：117
- A +
- A
- A -
汽车仪表盘是汽车内饰件的重要组成部分，采用华朗三维扫描仪HL-3DS，结合逆向设计技术对现有汽车仪表盘进行数据采集及三维曲面重构，根据得到的汽车仪表盘三维数据进行二次设计。
面临问题
1、单纯使用传统的检测方法（如检具、治具、三坐标等）十分的繁琐、耗时。导致获取的汽车仪表盘数据量不完整，无法进行汽车仪表盘质量检测与二次设计。
2、需要快速的获取汽车仪表盘的三维数字模型，但汽车仪表盘曲面复杂，有很多的孔位要与汽车仪表相配合，精度要求高。
汽车仪表盘实物图
解决方案
传统的汽车仪表盘设计是与仪表设计同时进行的，完成整车装配的三维模型，不同的模具制作完成后进行试模、装配，这个过程需要仪表盘和仪表配合，也就是说有两个不确定的因素，增加了修改周期和制造成本。针对客户所面临的问题，华朗三维工程师提出解决方案中使用：三维扫描仪HL-3DS（快速获取汽车仪表盘高精度的三维数据）+逆向设计软件（将汽车仪表盘点云数据转换为三角网格面数据）+设计软件中进行后期处理，加快汽车仪表盘的二次设计。
1、前期准备工作

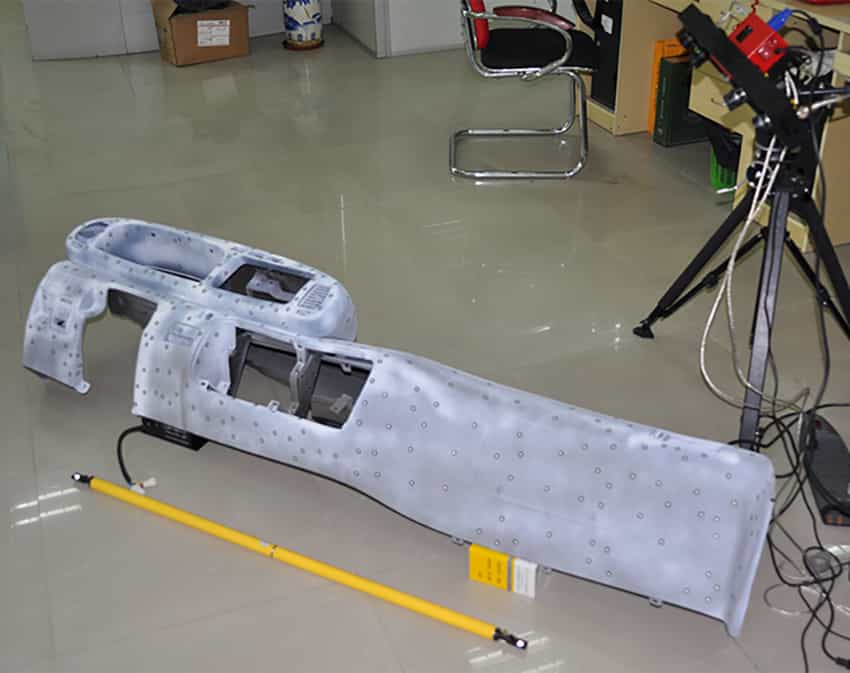

喷涂显像剂：提高样件表面底色对比度，获取更好的扫描数据。
黏贴标志点：使获取的数据在扫描软件中进行定位拼接。
2、三维扫描
华朗三维工程师使用三维扫描仪HL-3DS，快速获得高精度的汽车仪表盘3D数据。三维扫描仪（HL-3DS）采用外插法多频相移光栅技术与全自动拼接等技术，扫描速度快，获取汽车仪表盘三维数据仅需30分钟，数据精度高达到0.03mm。利用获取的汽车仪表盘三维数据，导入逆向软件中进行后期处理，加快汽车仪表盘二次设计，给其他相关部门提供可靠的参数,加快了汽车仪表盘的生产。

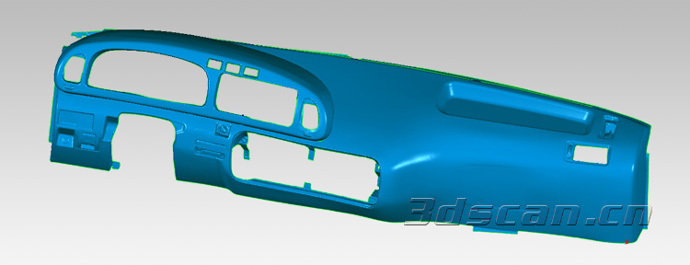

汽车仪表盘stl数据图

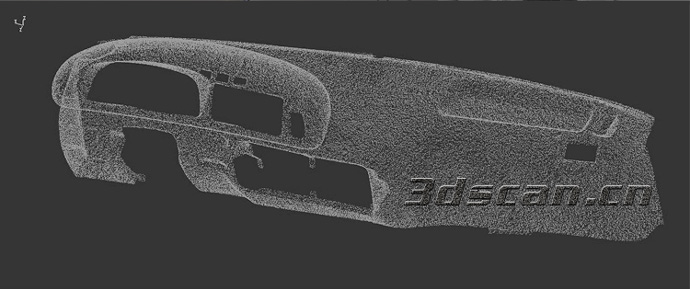

汽车仪表盘点云数据
