碳纤维自行车架三维扫描

发布时间：2025-02-27 浏览数：105

某知名自行车设计和制造公司采用碳纤维材料生产自行车, 随着碳纤维材料制造技术逐渐趋于成熟,促进了碳纤维自行车的开发研究。经过多年的发展, 碳纤维复合材料已成为高、中档自行车车架的主流材料, 受到了普遍消费者的欢迎。

面临问题

1.由于碳纤维车架追求轻量化的设计, 导致碳纤维车架管材过薄与变形,需使用三维扫描仪进行三维检测。
2.其次是碳纤维接头的强度特殊的性能, 车架会采用不同的材料或工艺制造, 不同部段的连接点往往就会成为薄弱环节，使用三维扫描给研发团队重新进行二次设计。

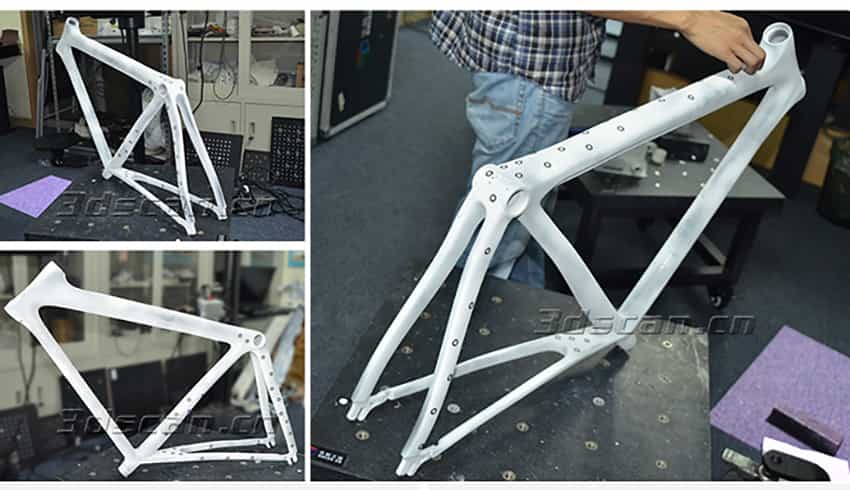

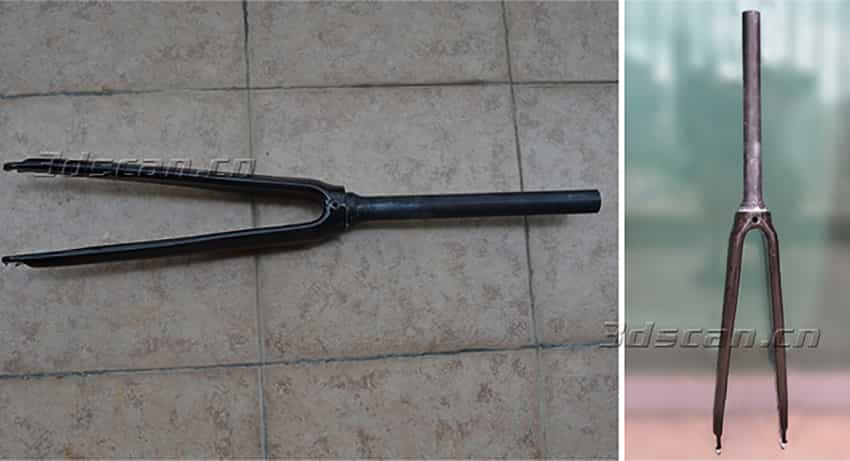

碳纤维自行车扫描现场

解决方案

1、前期准备工作
喷涂显像剂：提高样件表面底色对比度，获取更好的扫描数据。
黏贴标志点：使获取的数据在扫描软件中进行定位拼接。

2、三维扫描

喷涂显像剂和粘贴标志点后，使用三维扫描仪HL-3DS可快速获取自行车车架的三维数据仅需10分钟即可，综合扫描精度高。最后将扫描车架的三维扫描数据导入三维逆向软件中进行处理，将处理好的自行车架STL数据导入设计软件中，进行自行车架的二次设计或结合检测软件，可对自行车架进行三维检测需求。

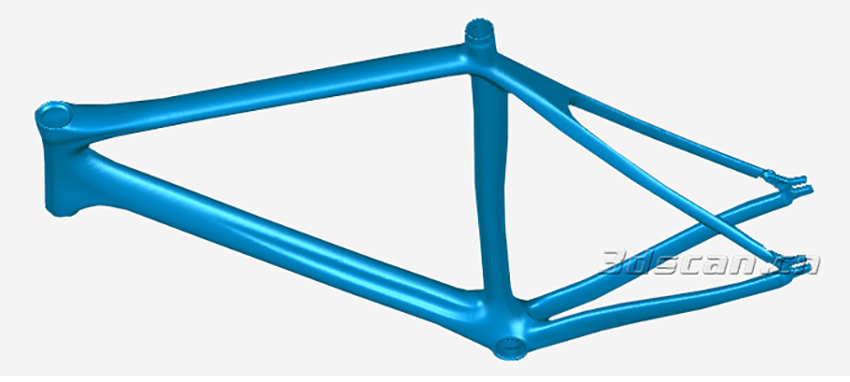

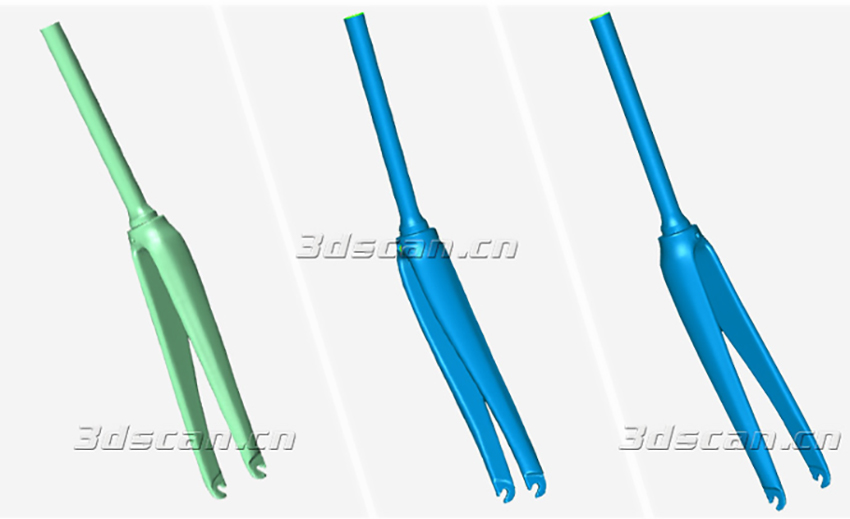

碳纤维自行车架stl数据图
