针对摩托车仪表盘孔位，曲面很多，也较复杂。华朗三维工程师提出解决方案中使用：三维扫描仪HL-3DS（快速获取摩托车仪表盘高精度的三维数据）+逆向设计软件（将摩托车仪表盘点云数据转换为三角网格面数据），进行摩托车仪表盘的二次设计。
面临问题
1、摩托车仪表盘有许多扣位和孔位，需要和摩托车上的仪表紧密配合。对摩托车仪表盘的三维数据有非常高的精度要求，整体误差需要控制在0.02mm以下。
2、传统的测量方法数据采集密度不够（数据量不足）而且对于摩托车仪表盘的曲面以及孔位无法测量，后期也不能为二次设计提供数据支持。

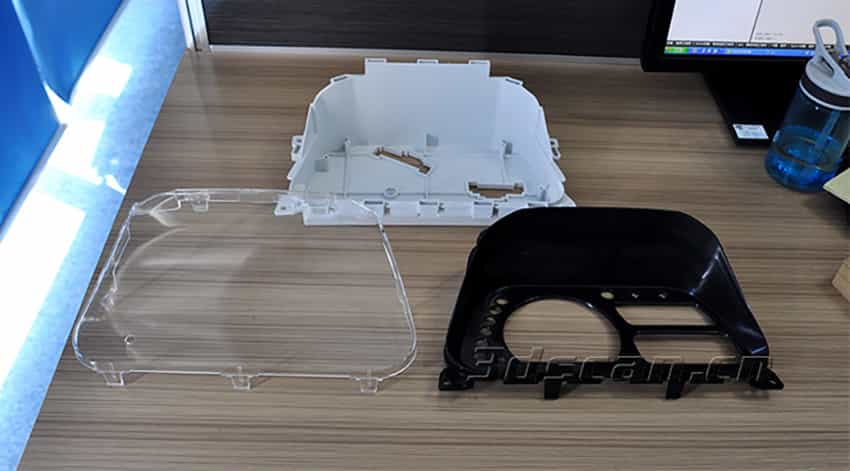

摩托车仪表盘
解决方案
客户原有的摩托车仪表盘设计进度已经不能满足市场需求。针对客户所面临的问题，华朗三维工程师提出解决方案中使用：三维扫描仪HL-3DS（快速获取摩托车仪表盘高精度的三维数据）+逆向设计软件（将摩托车仪表盘点云数据转换为三角网格面数据），进行摩托车仪表盘的二次设计。
1、前期准备工作
喷涂显像剂：提高样件表面底色对比度，获取更好的扫描数据。
黏贴标志点：使获取的数据在扫描软件中进行定位拼接。
2、三维扫描
三维扫描仪（HL-3DS）扫描速度快，获取摩托车仪表盘三维数据仅需10分钟，数据精度高达到0.02mm。三维扫描仪（HL-3DS）采用外插法多频相移光栅技术、标志点校准技术与全自动拼接等技术。将摩托车仪表盘数据导入三维逆向软件中进行处理，快速的解决摩托车仪表盘生产质量与二次设计的问题，保证产品的正常生产，也为后续的设计改型提供了总要依据，提高了该公司的竞争力，为公司创造利益。

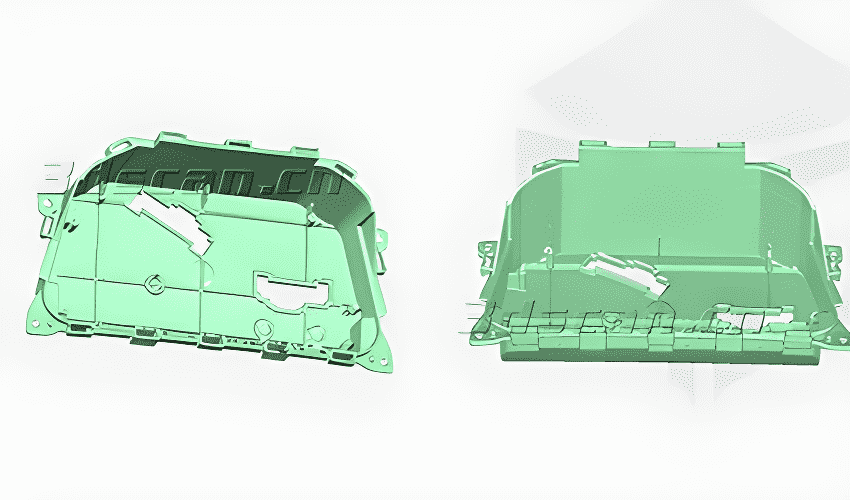

汽车仪表盘STL数据图

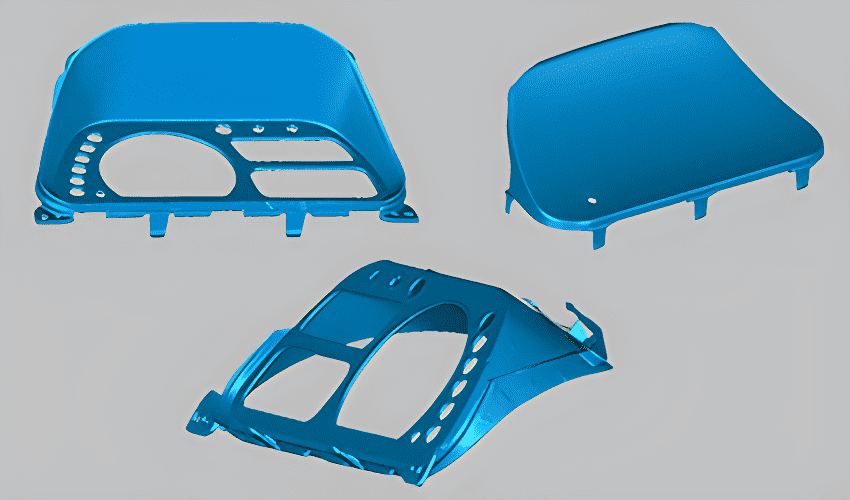

汽车仪表盘STL数据图

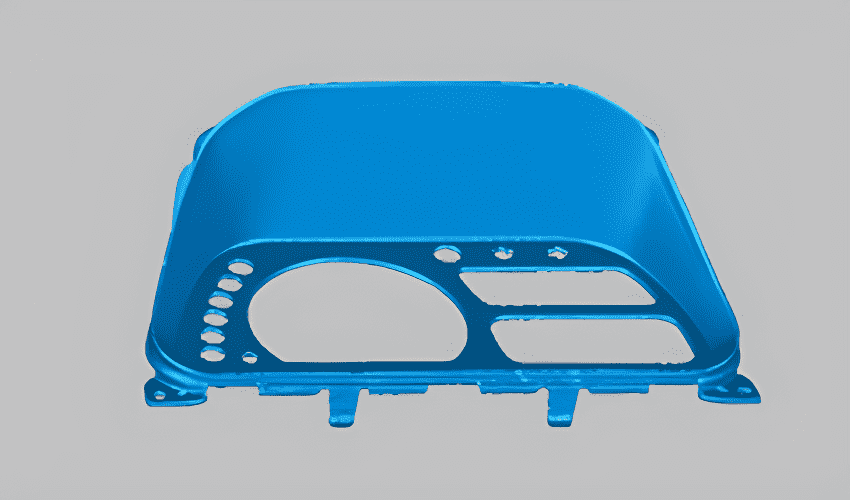

汽车仪表盘STL数据图
