反光件水龙头开关三维检测
发布时间：2026-09-29
浏览数：3
- A +
- A
- A -
水龙头开关作为高频使用的卫浴五金件，外观曲面、阀芯装配位、密封止口尺寸与形位公差要求严苛，直接影响装配密封性与出水控制手感。客户需要对批量开关工件开展全外形三维检测，比对实际工件与 CAD 模型偏差，量化曲面轮廓误差、装配孔位置度，排查加工变形，稳定卫浴产品装配良率，选用华朗三维手持式工业三维扫描仪完成镀铬反光水龙头开关的数字化质检。
面临问题
工件表面镀铬抛光，镜面强反光，普通扫描设备极易出现数据缺失、噪点多；传统检测无法直观展示整体变形分布，难以定位曲面变形区域，修模、工艺调整缺少完整数据支撑，质检报告制作耗时。
解决方案

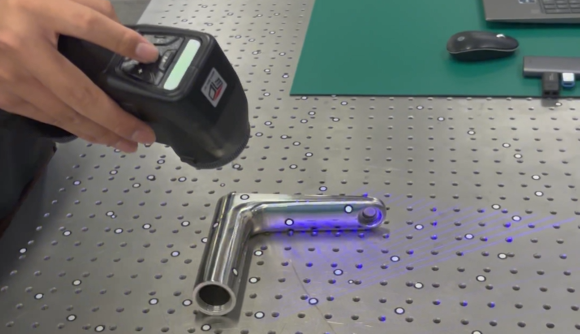

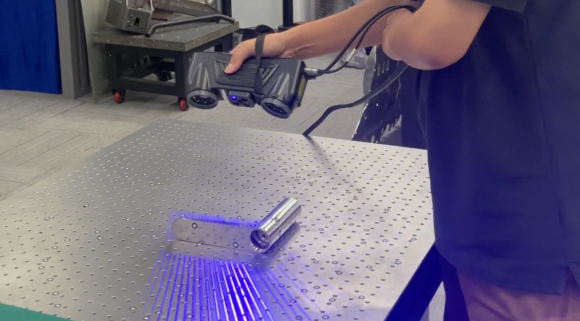

采用华朗三维手持式全蓝激光三维扫描仪，搭载 49 束蓝色激光，针对镀铬高光反光件具备优异抗反光能力，无需喷粉即可扫描。设备计量级精度可达 0.02mm，完整捕获开关曲面、阀芯定位槽、密封止口、安装孔全部细节轮廓，无测量盲区。

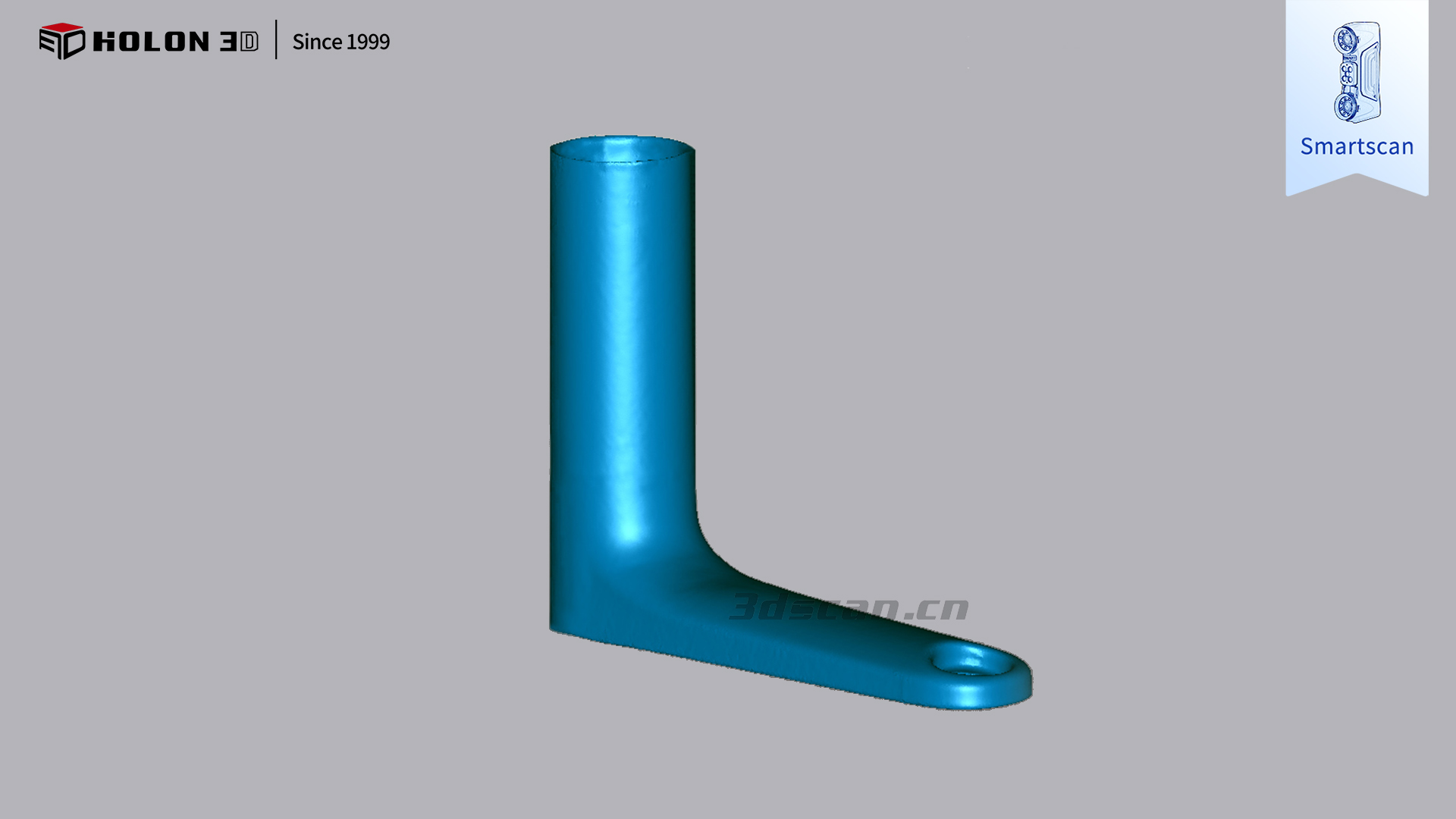

扫描数据stl
扫描获取高密度点云，导入三维检测软件与原始 CAD 模型自动对齐比对，生成色谱偏差图，直观可视化工件全域轮廓偏差，快速检出曲面回弹、孔位偏移、止口变形；可直接输出尺寸公差、形位公差报告，支持批量首件检验、制程抽检。

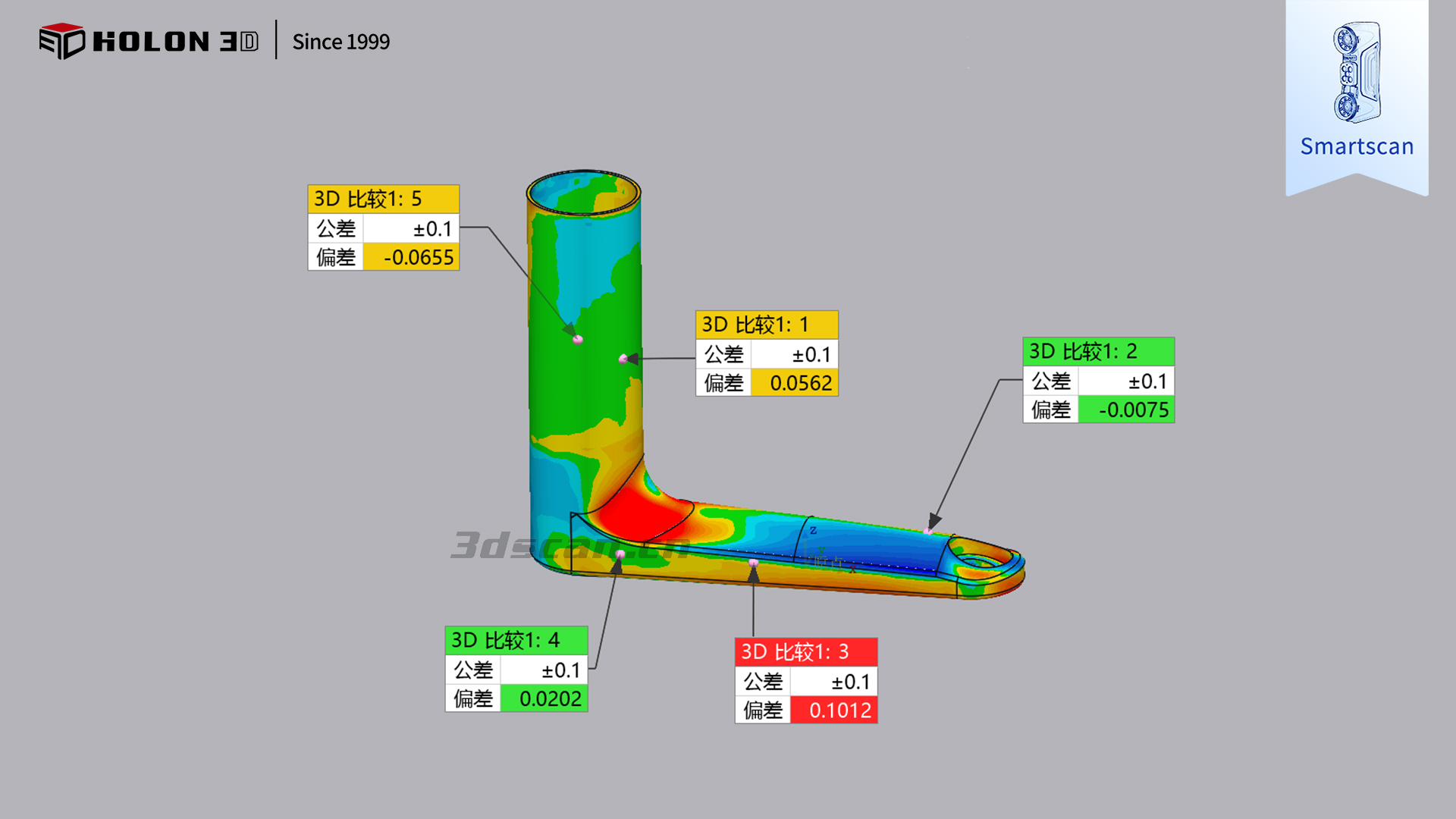

偏差色谱图
整套工件扫描采集仅需数分钟，相比三坐标单点检测效率大幅提升。扫描数据除用于尺寸检测外，还可用于模具优化、产品逆向改型，为卫浴五金企业搭建全数字化质量管控流程。
