钻头的三维扫描检测应用

发布时间：2025-05-13 浏览数：35

某钻头配件制造商为提升产品研发效率，计划对精密钻头进行逆向工程分析，需将实物转化为高精度三维模型数据。传统测量方式无法满足复杂曲面及微观特征的数字化需求，故引入HOLON3D三维扫描技术实现全尺寸精准复刻。

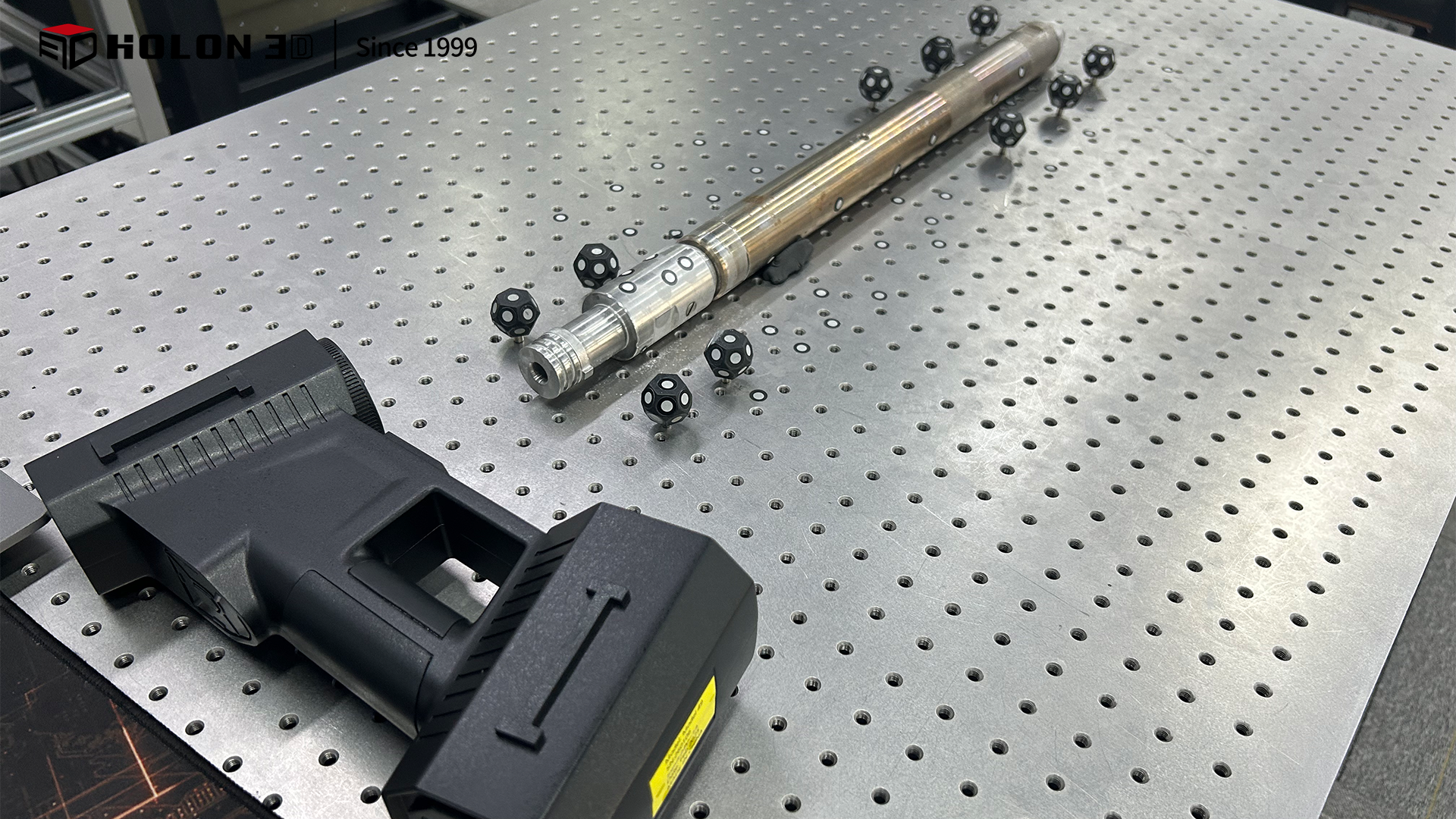

现场实物图

面临问题

钻头表面为高反光金属曲面，传统三维扫描设备需依赖多角度补光或多次局部扫描拼接，操作复杂且易因光线反射不均导致数据断层。常规方案难以兼顾曲面反光抑制与毫米级密集沟槽的细节还原，扫描效率低且模型精度不足，影响逆向设计可靠性。

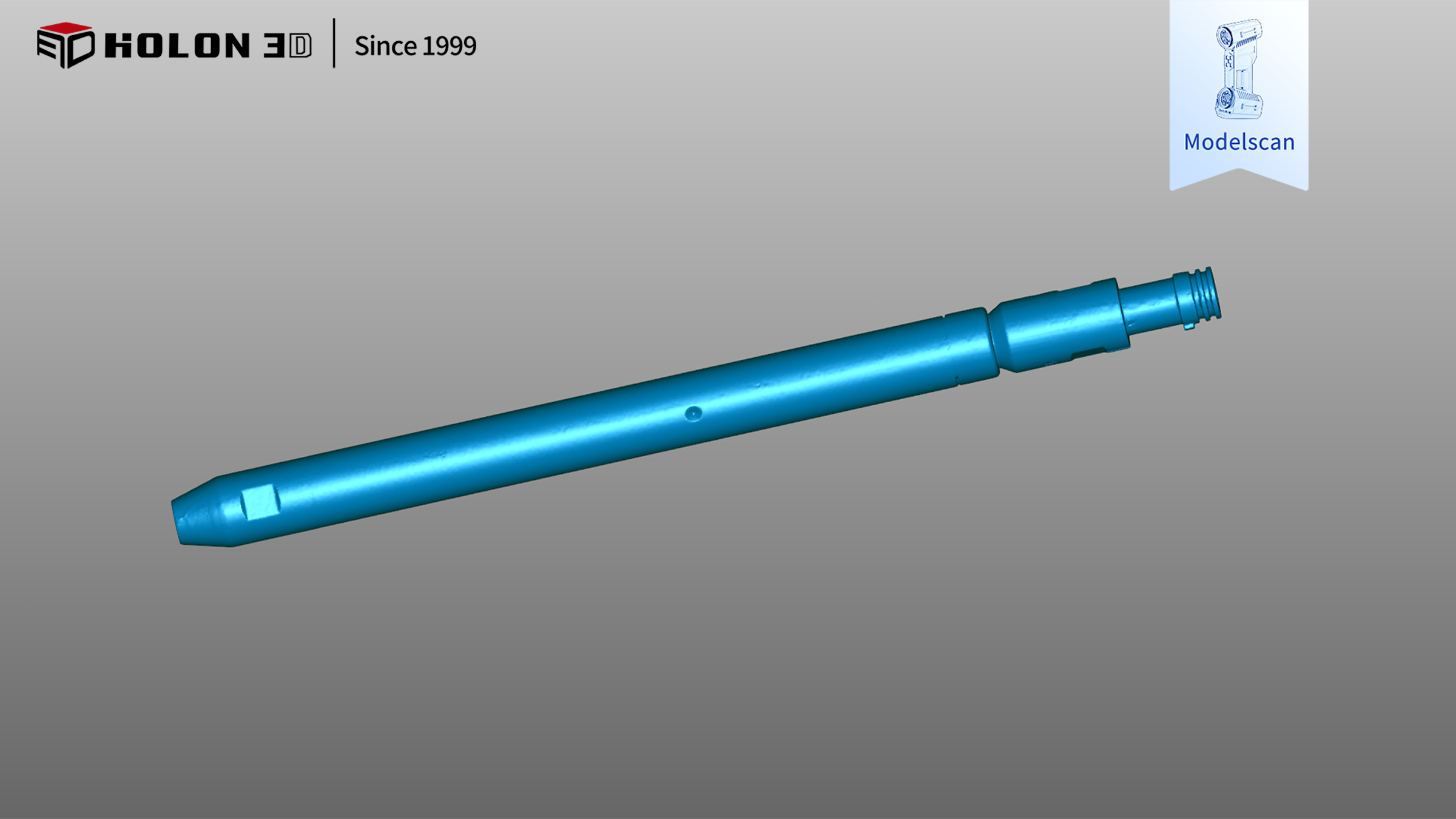

STL数据图

解决方案

HOLON 3D采用Model 49蓝光三维扫描仪，通过手动调节蓝光强度抑制反光干扰，无需喷涂即可直接扫描高亮表面。设备搭载0.02mm超高精度，精准捕捉沟槽、刃口等复杂特征，5分钟内完成全尺寸数据采集。支持四种扫描模式，数据无缝对接逆向工程软件，助力企业快速构建数字模型，缩短研发周期。

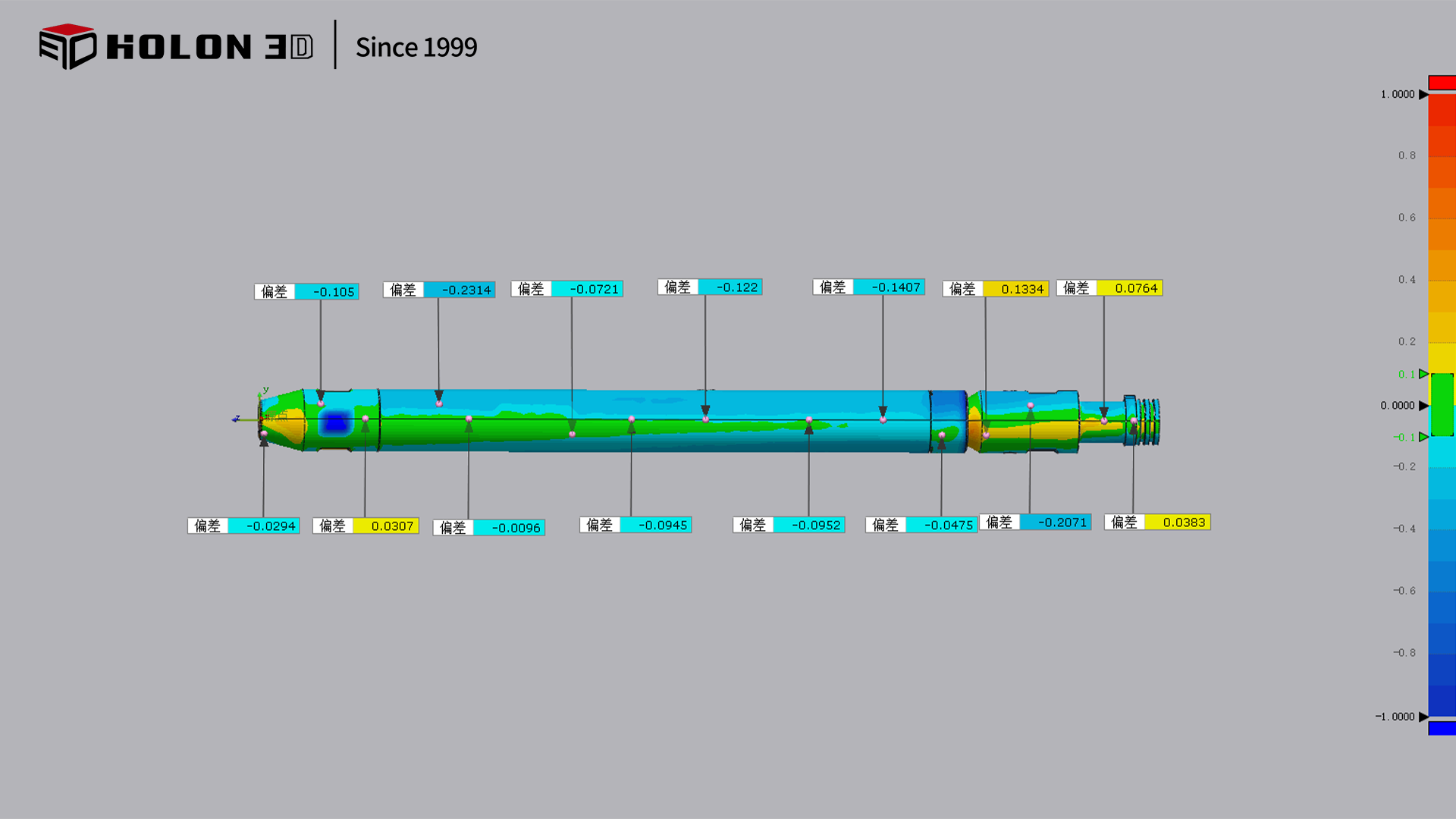

对比数据图

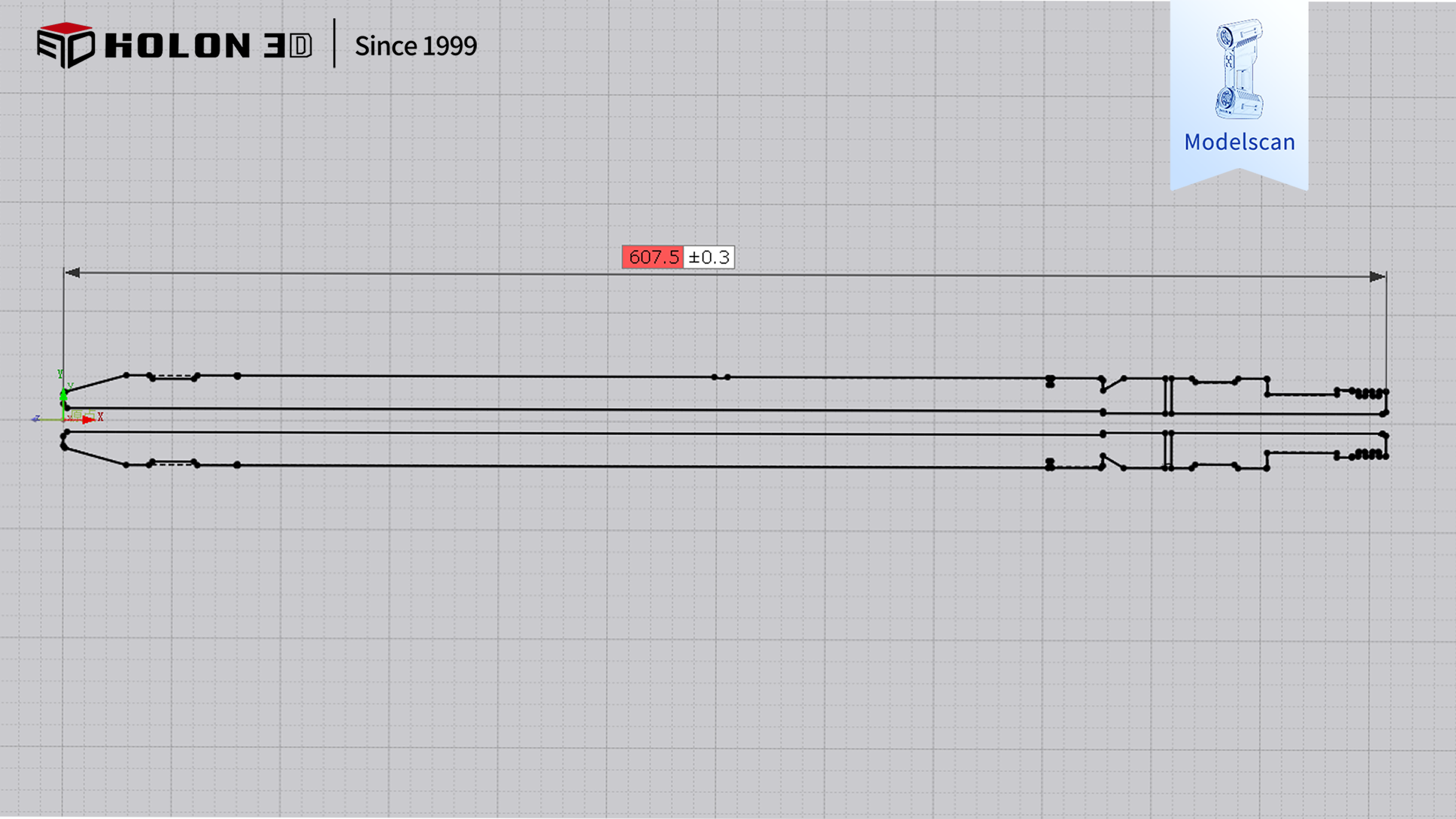

截面图
