沟槽蝶阀作为管道系统中控制流体通断的关键设备，其结构完整性与尺寸精度直接影响密封性能和使用寿命。客户需对该沟槽蝶阀进行三维扫描，获取精准三维数据以开展逆向设计，为产品迭代、备件复刻或性能优化提供基础。由于客户对扫描精度与工件数据完整性要求极高，传统测量方式难以满足需求，因此选择 HOLON 3D model 49 手持式全蓝激光工业级三维扫描仪，为沟槽蝶阀的逆向设计提供可靠的数字化数据支撑。
实物图
沟槽蝶阀结构复杂，包含阀体沟槽、蝶板密封面、阀轴装配孔等关键部位，这些结构的尺寸精度直接决定逆向设计的准确性，传统测量工具需逐点手动操作，不仅效率低下，还易因测量角度受限或人工误差，导致沟槽深度、密封面弧度、孔位公差等关键数据缺失或偏差，无法满足精度要求；同时，客户需获取阀体整体的完整数据，传统分段测量易出现数据拼接误差，破坏工件结构的连贯性，影响逆向设计的整体可靠性；此外，传统光学测量易受环境光干扰，导致数据采集稳定性不足，而接触式测量可能刮蹭阀体表面或损伤密封面，进一步影响数据真实性，严重制约逆向设计的进度与质量。

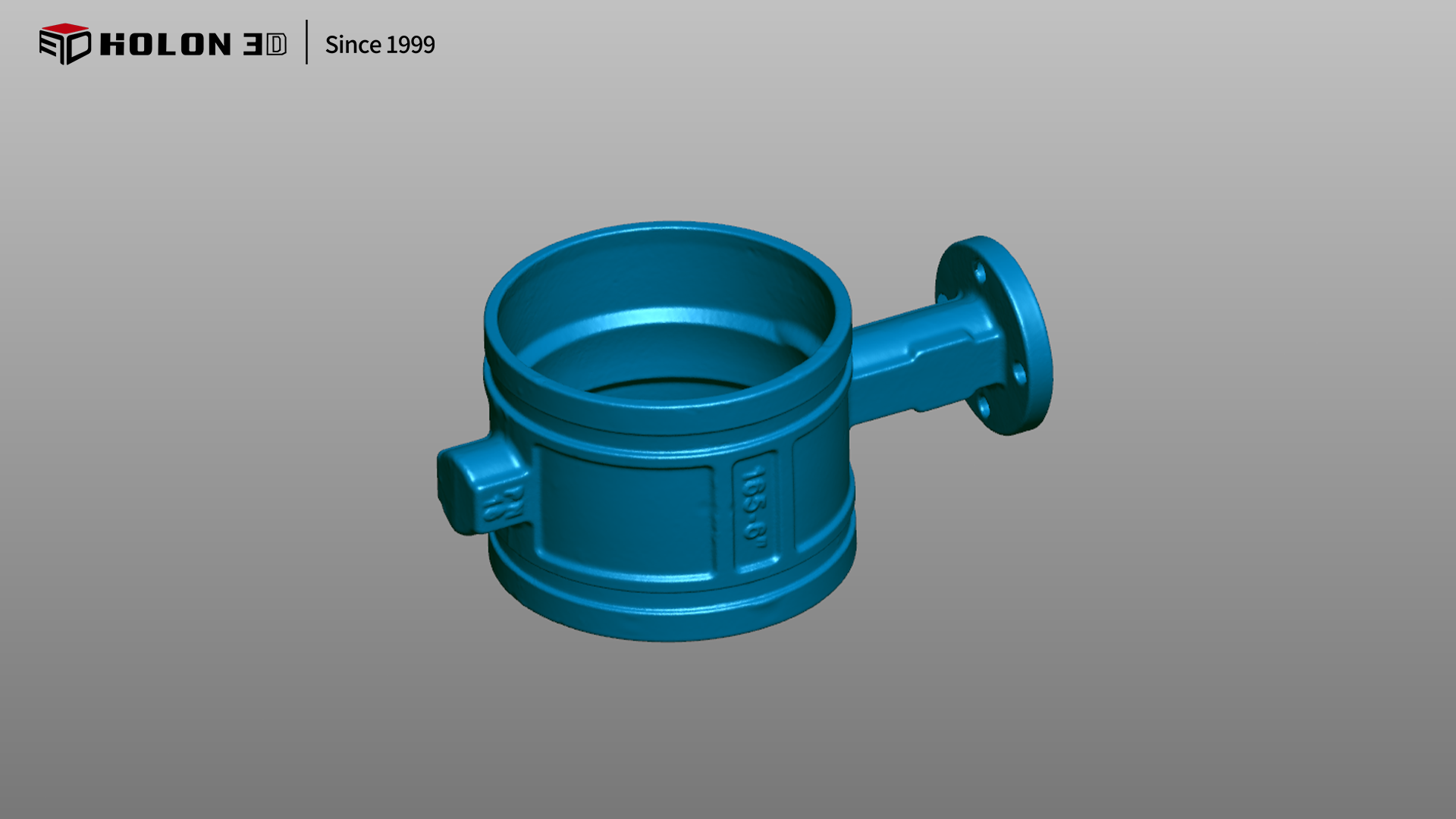

扫描数据图

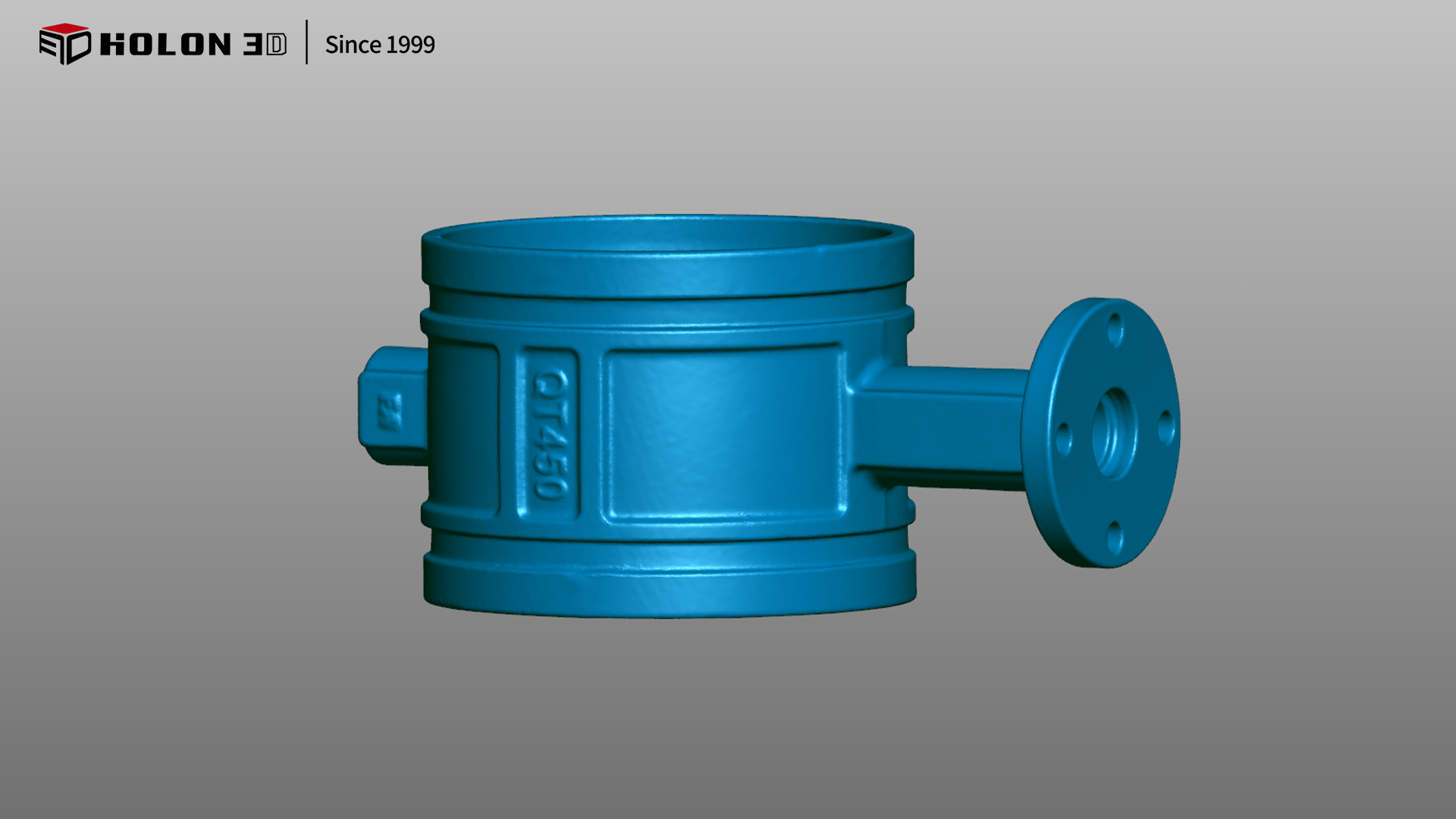

扫描数据图

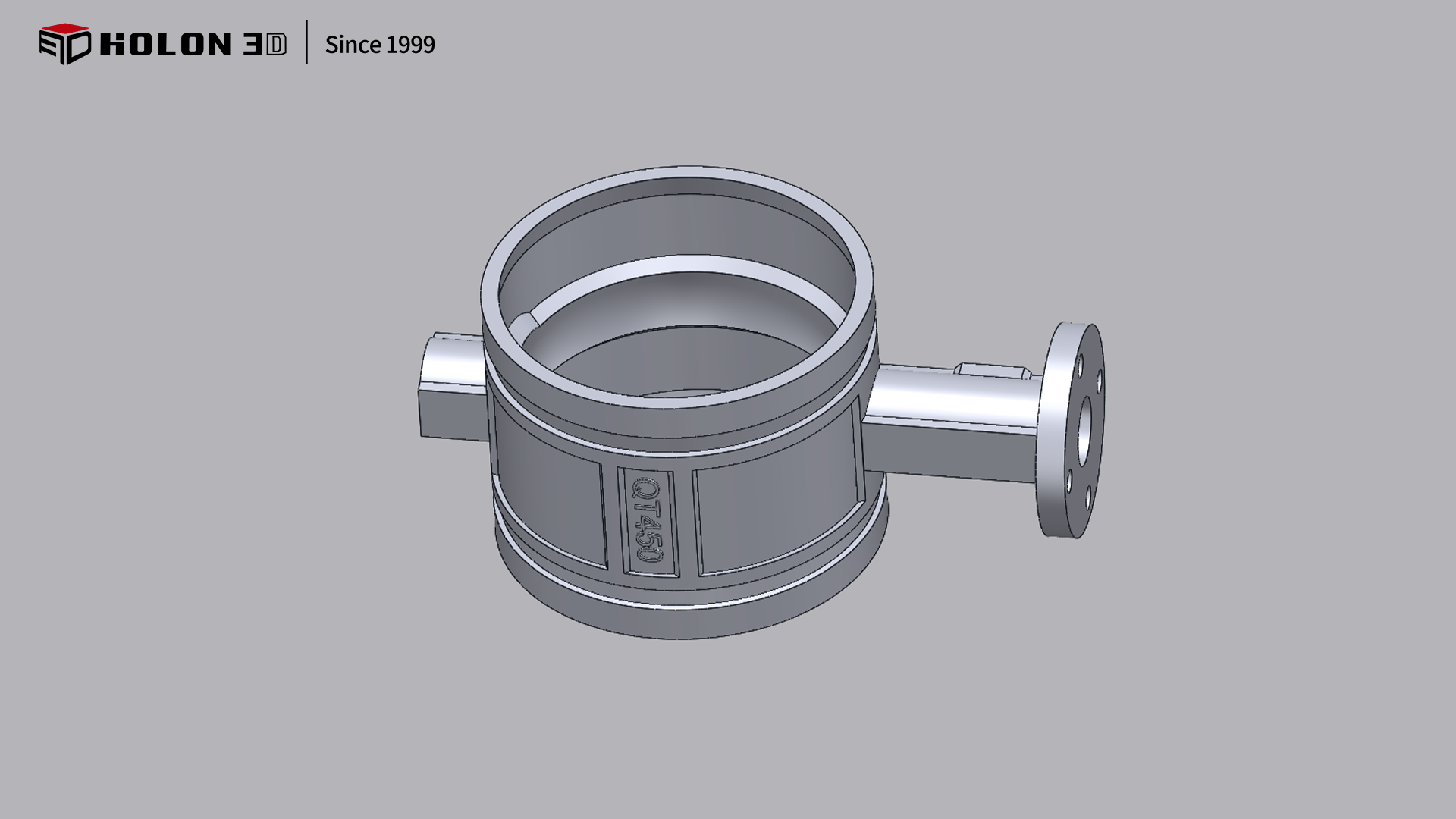

逆向建模数据
采用 HOLON 3D model 49 手持式全蓝激光工业级三维扫描仪，可针对性解决沟槽蝶阀扫描的核心难题。该扫描仪搭载全蓝激光技术，能精准捕捉阀体沟槽的深度、蝶板密封面的弧度、阀轴装配孔的公差等关键细节，确保数据精度完全匹配逆向设计需求；高速扫描能力结合手持灵活操作，可一次性完成阀体整体数据采集，避免分段拼接误差，保障工件数据的完整性与结构连贯性；非接触式扫描方式避免与阀体密封面、精密孔位直接接触，有效保护工件表面不受损伤，确保数据真实反映工件原始状态；同时，扫描仪适应性强，不受环境光、现场空间等外界因素干扰，在不同场景下均能稳定输出高质量数据。扫描后生成的三维数据完整、精准，完全符合客户逆向设计的严苛要求，为沟槽蝶阀的产品迭代、备件生产及性能优化提供了高效且可靠的数字化保障。

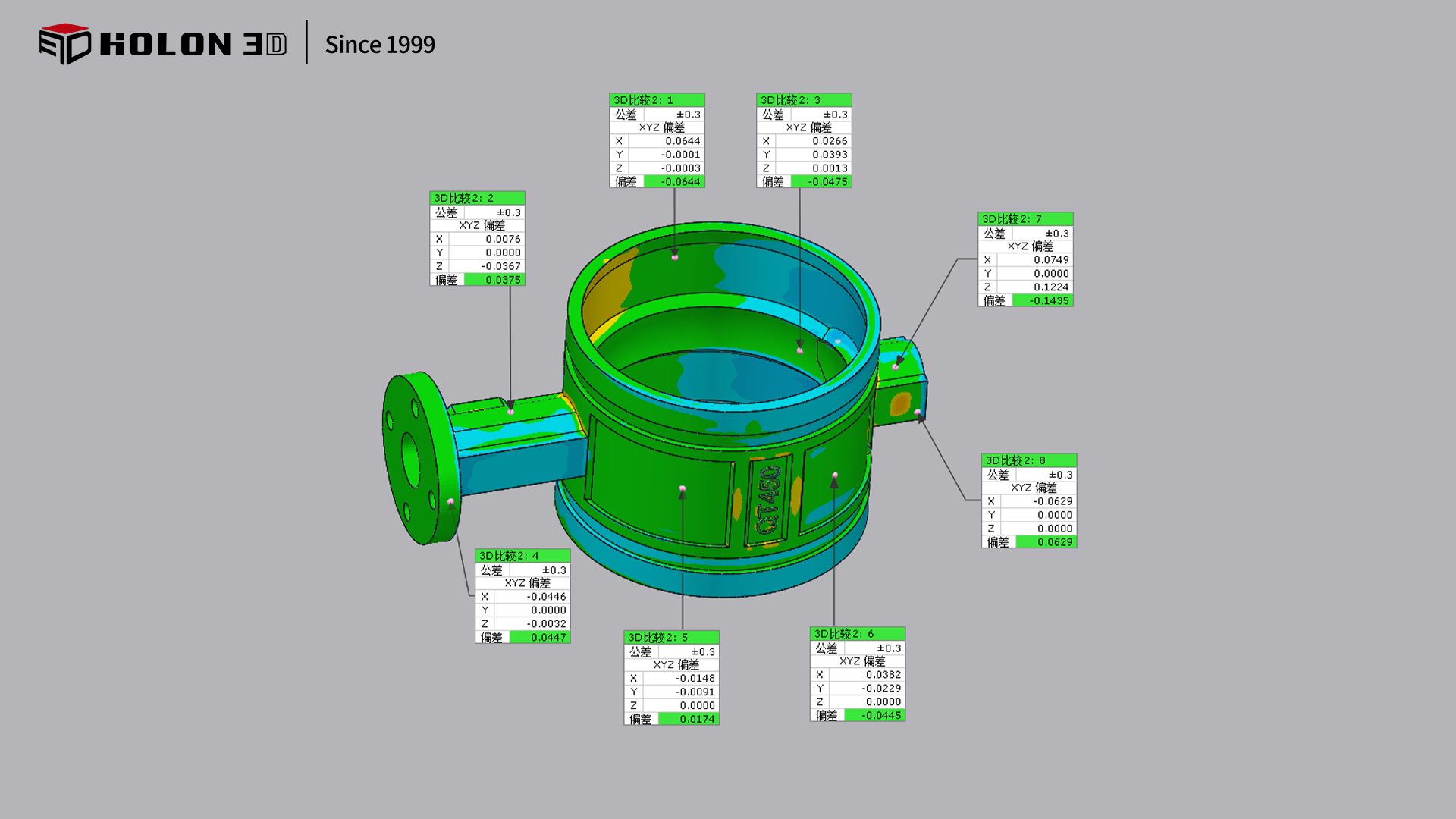

三维比对检测图

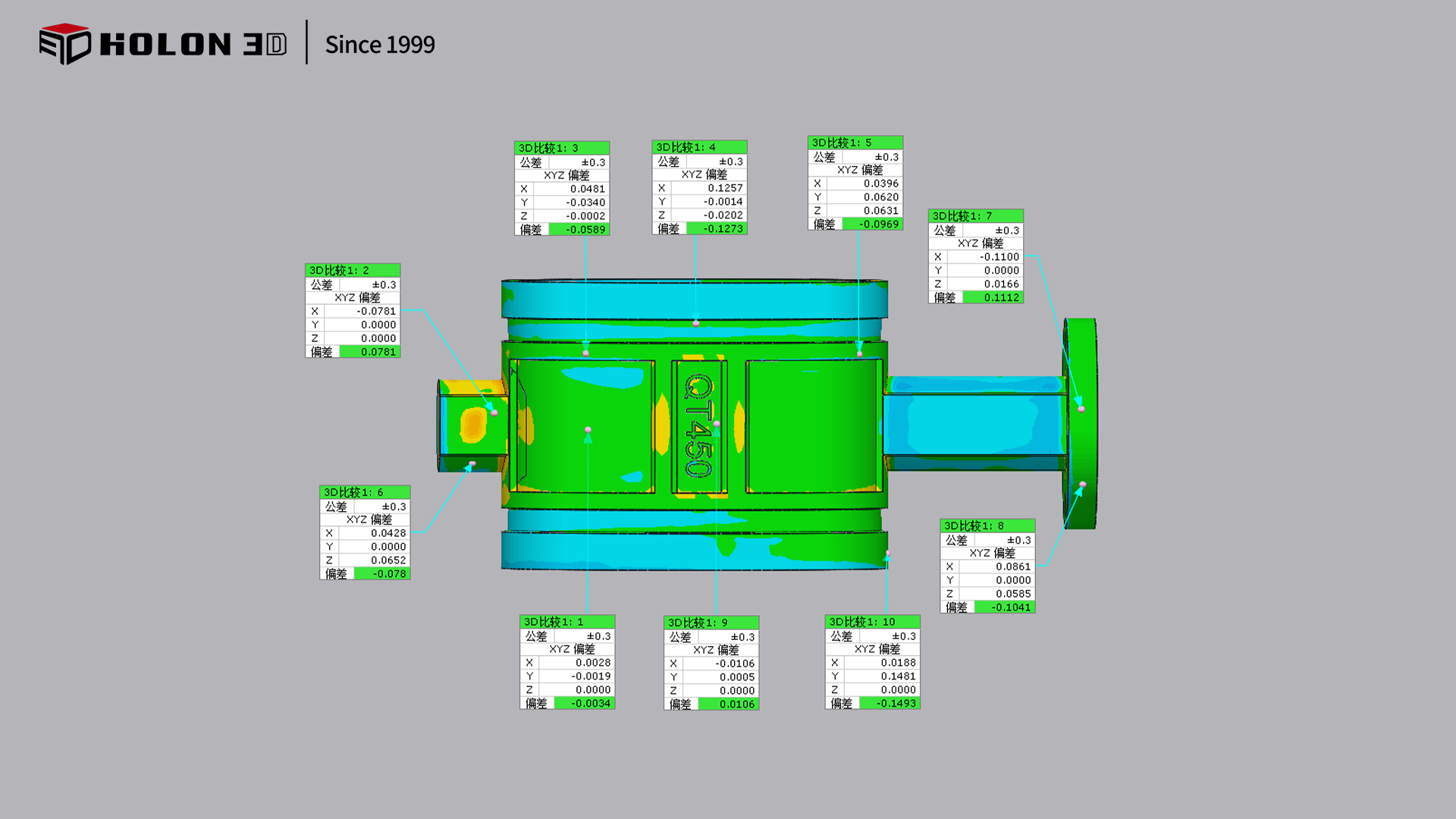

三维比对检测图

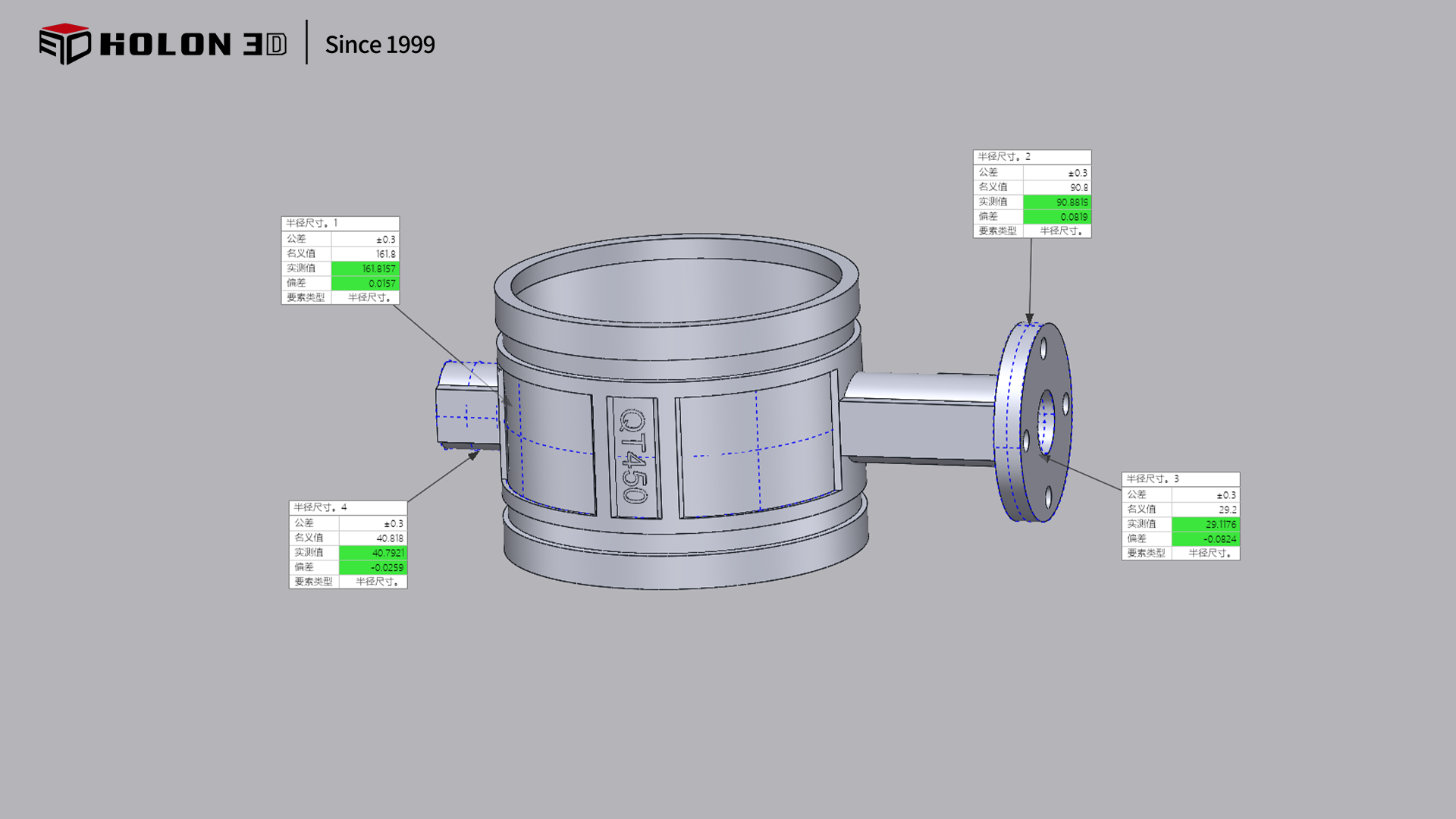

三维检测（尺寸测量）图
