直径 2.2 米的蜗壳作为大型流体设备的核心部件，其螺旋曲面精度与整体结构完整性直接影响设备的流体动力性能与运行效率。客户需对该大型蜗壳进行三维扫描，获取精准、完整的三维数据，通过逆向建模生成 CAD 模型，为产品复刻、结构优化或备件生产提供可靠依据。由于蜗壳体积庞大、曲面结构复杂，且客户对扫描精度与工件数据完整性要求极高，传统测量方式难以满足需求，因此选择 HOLON 3D Smart 49 手持式全蓝激光工业级三维扫描仪，为大型蜗壳的数字化逆向建模提供高效、精准的技术支撑。

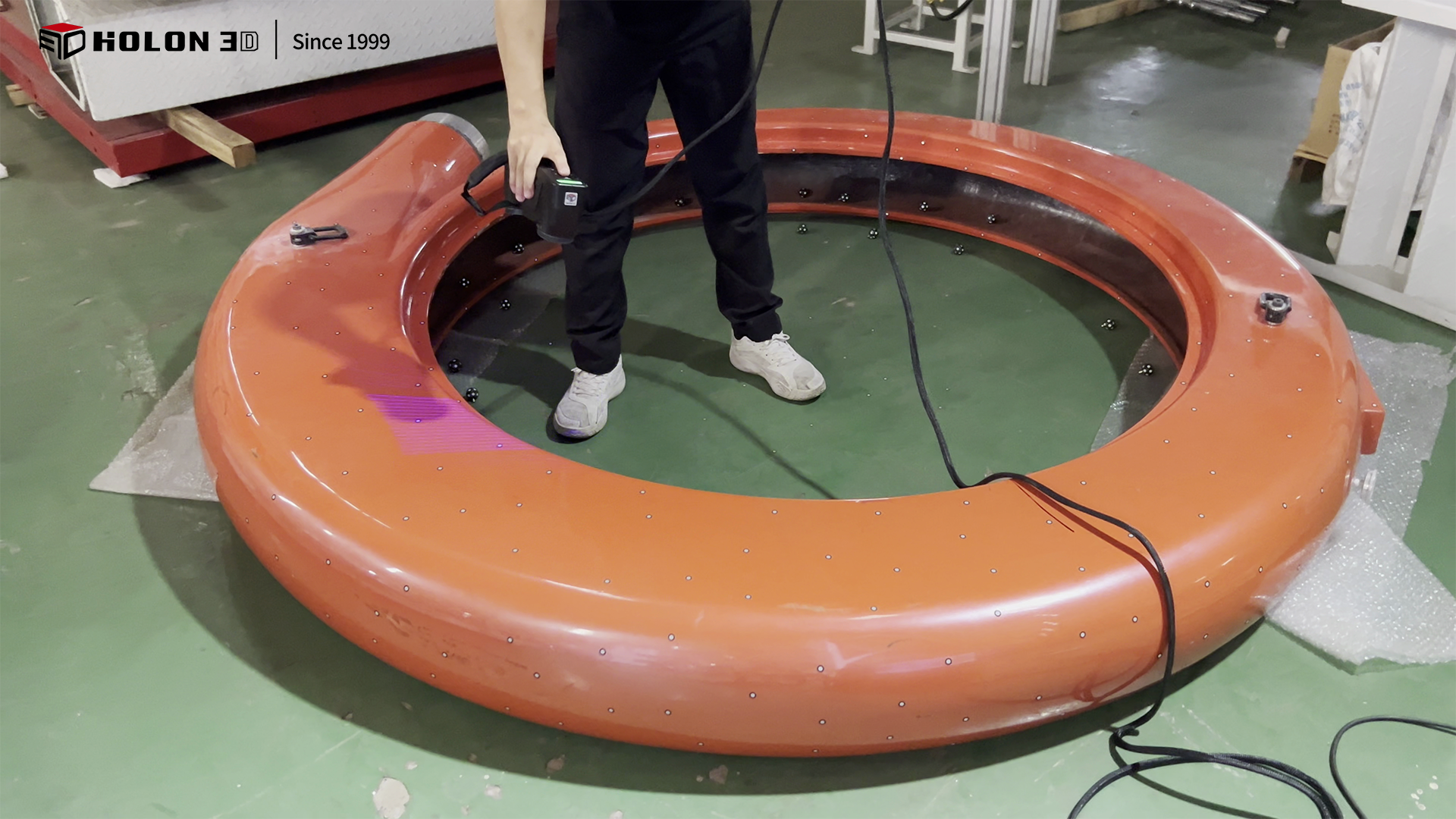

扫描现场图
扫描现场图
蜗壳直径达 2.2 米，体积庞大且呈封闭螺旋曲面结构，传统测量工具操作范围受限，难以全面覆盖所有区域，易出现测量盲区，无法满足数据完整性要求；其螺旋曲面、流道内壁等关键结构的尺寸精度直接决定逆向建模质量，传统分段测量或定点测量易产生累积误差与拼接偏差，导致 CAD 模型与实物形态不符；同时，大型工件的传统测量流程繁琐、耗时极长，且接触式测量可能对蜗壳表面造成损伤，严重制约逆向建模的效率与精度。

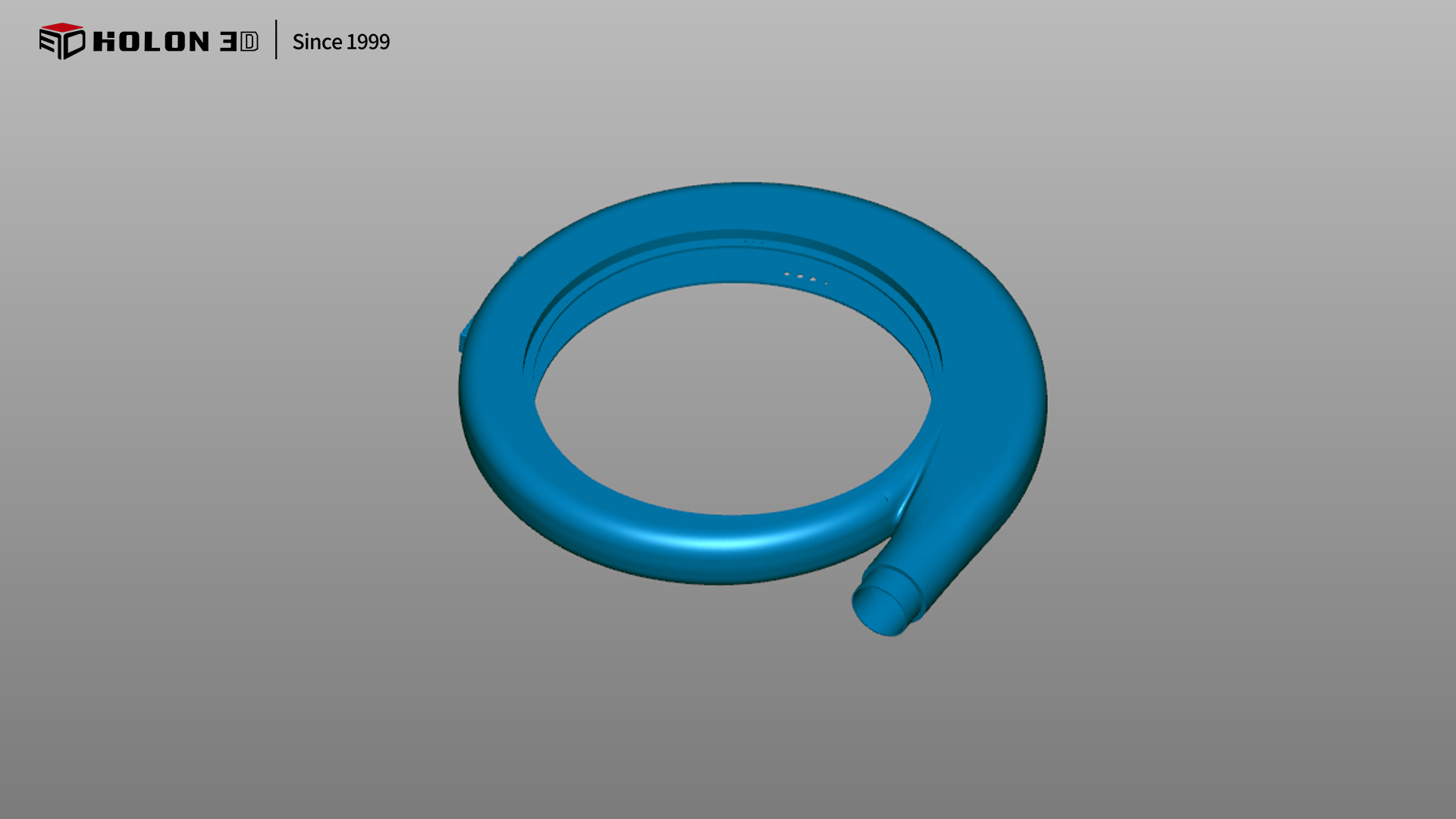

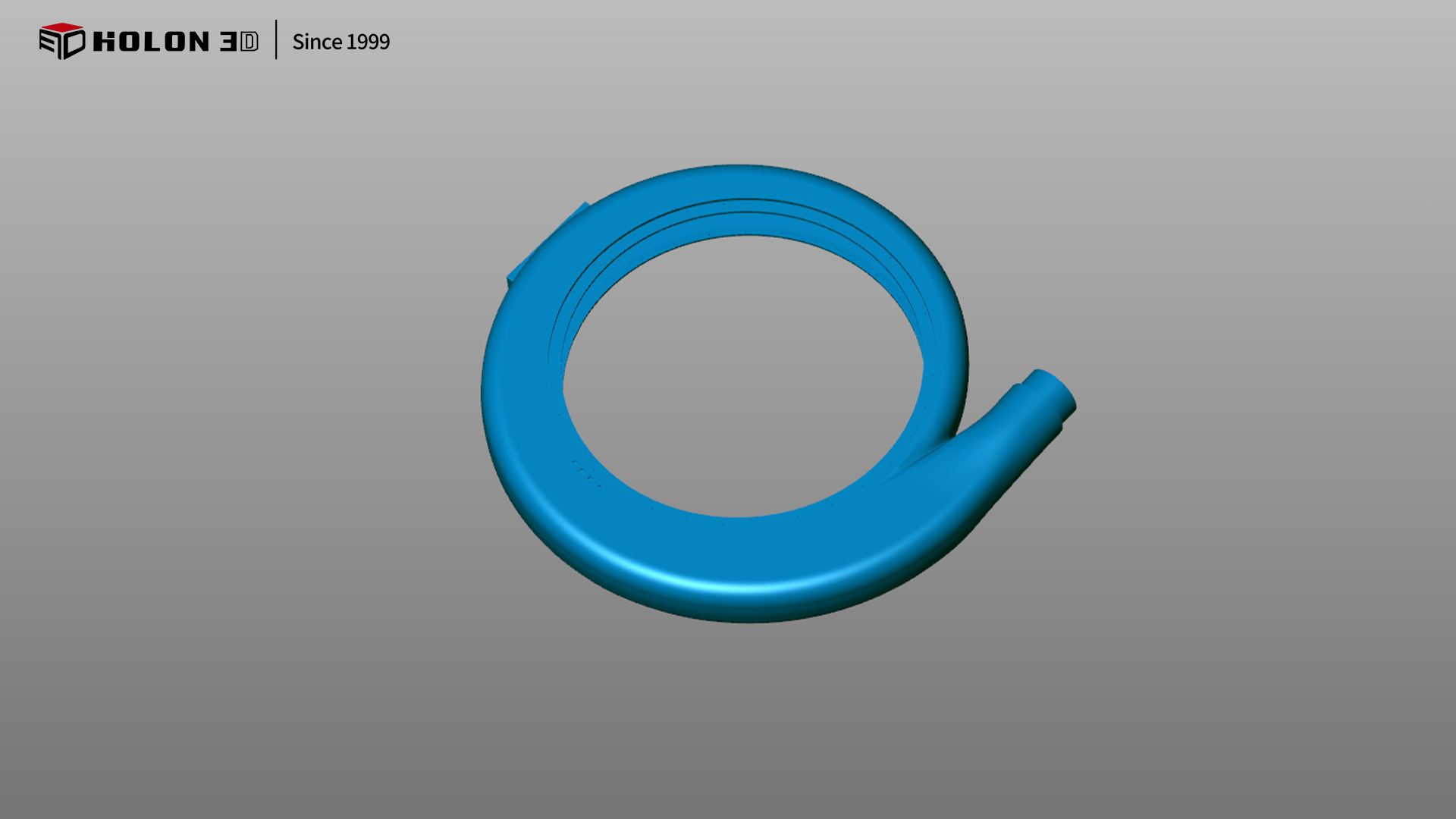

扫描数据图
扫描数据图
采用 HOLON 3D Smart 49 手持式全蓝激光工业级三维扫描仪，针对性破解大型蜗壳扫描的核心难题。该扫描仪搭载全蓝激光技术，抗反光能力优异，即使蜗壳表面存在反光，也能清晰捕捉螺旋曲面的弧度变化、流道内壁的细节特征，确保扫描精度完全匹配逆向建模的严苛要求；手持设计灵活便捷，不受大型工件体积与结构限制，可自由围绕蜗壳移动扫描，轻松覆盖 2.2 米直径的全表面及隐蔽流道区域，避免测量盲区，保障数据完整性；高速扫描能力大幅缩短大型工件的数据采集周期，配合无接触式测量方式，既避免了对蜗壳表面的损伤，又能快速还原工件真实结构，无需分段拼接即可获取整体三维数据，有效规避拼接误差；扫描仪适应性强，可在车间等复杂现场环境下稳定工作，无需复杂的前期准备。扫描后生成的三维数据完整、精准，可直接用于逆向建模生成 CAD 模型，完全符合客户需求，为大型蜗壳的产品复刻、结构优化及备件生产提供了高效且可靠的数字化保障。

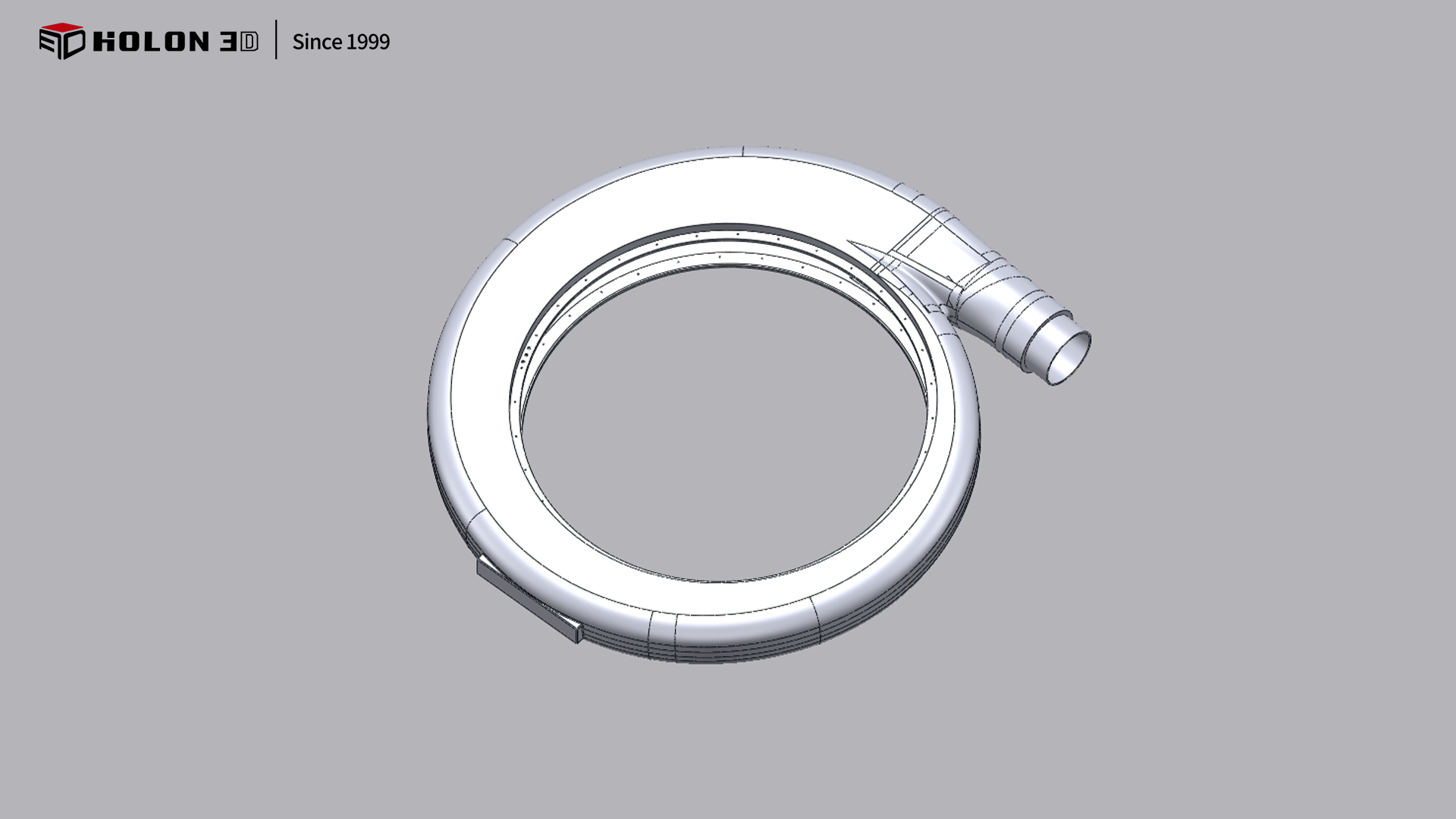

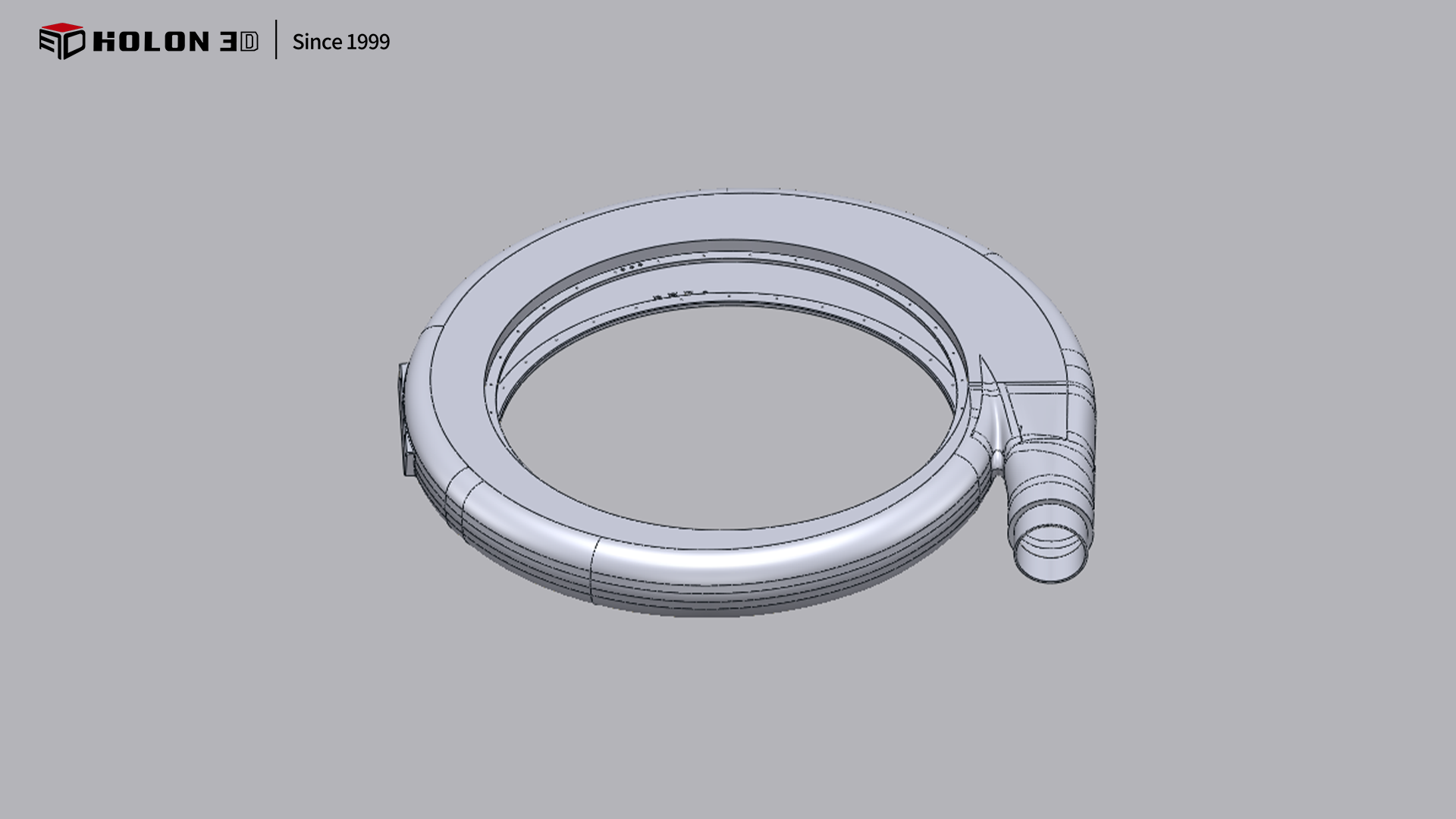

逆向建模数据
逆向建模数据
