音响外壳不仅是产品的“颜值担当”，更是声学性能的重要组成部分。其曲面流畅度、装配孔位精度、声学腔体一致性直接关系音质表现与品牌形象。然而，音响外壳造型通常融合了复杂自由曲面与精密功能结构，传统检测手段难以全面评估其制造质量。三维扫描可完整获取整个曲面的点云数据，快速完成音响外壳的全尺寸三维检测，与原始CAD模型比对，直观分析回弹、翘曲和收缩变形。

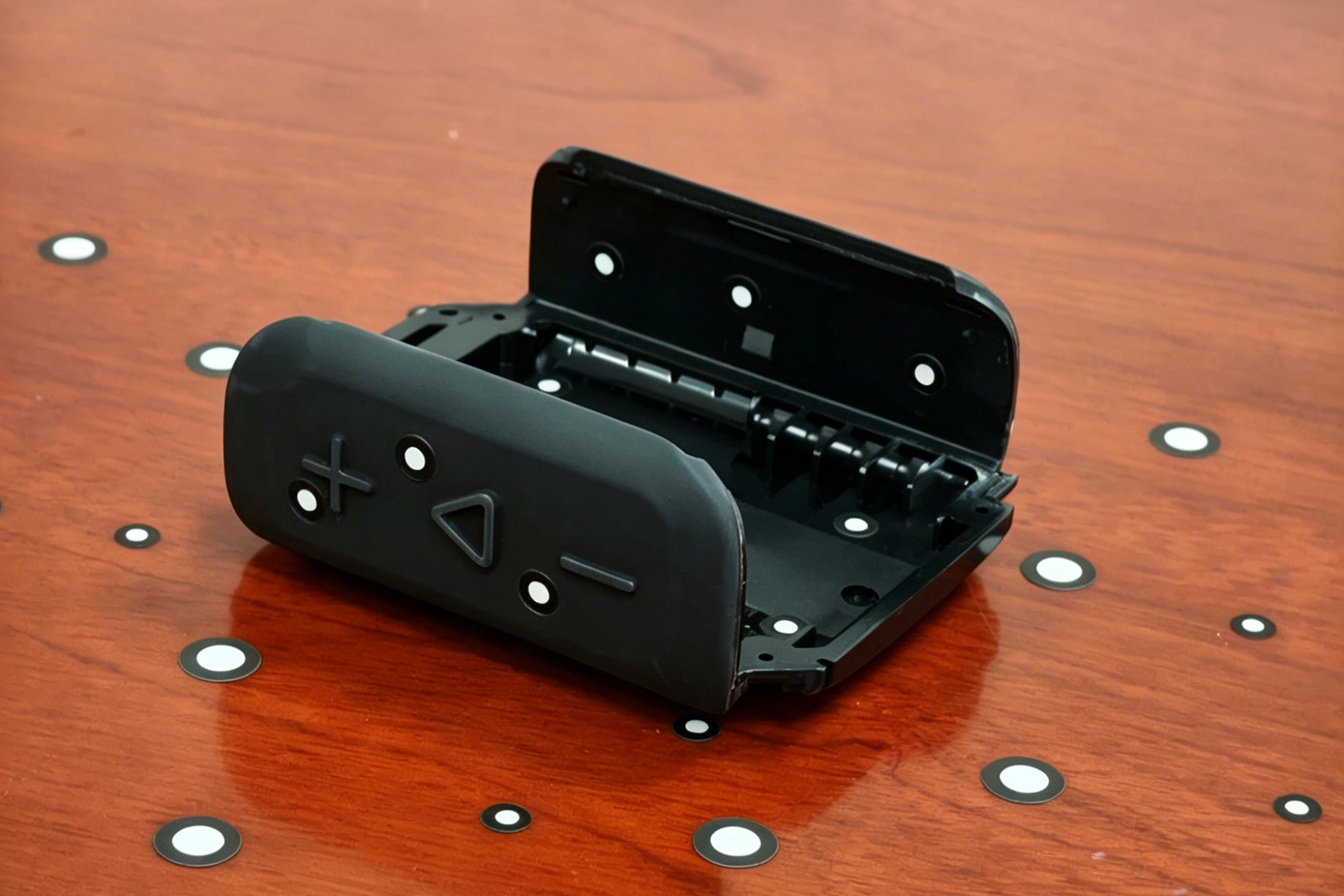

实物图
面临问题
音响外壳多为复杂自由曲面（如倒角弧度、声学密封槽），传统量具无法准确测量整体轮廓度。喇叭网孔、按键槽、螺丝柱等装配结构众多且分布密集，其位置度、孔径尺寸若存在微小偏差，将直接影响后续组装良率与整机密封性。传统检具只能定性判断“通过/不通过”，无法给出具体的偏差数值和方向，不利模具精准修正。

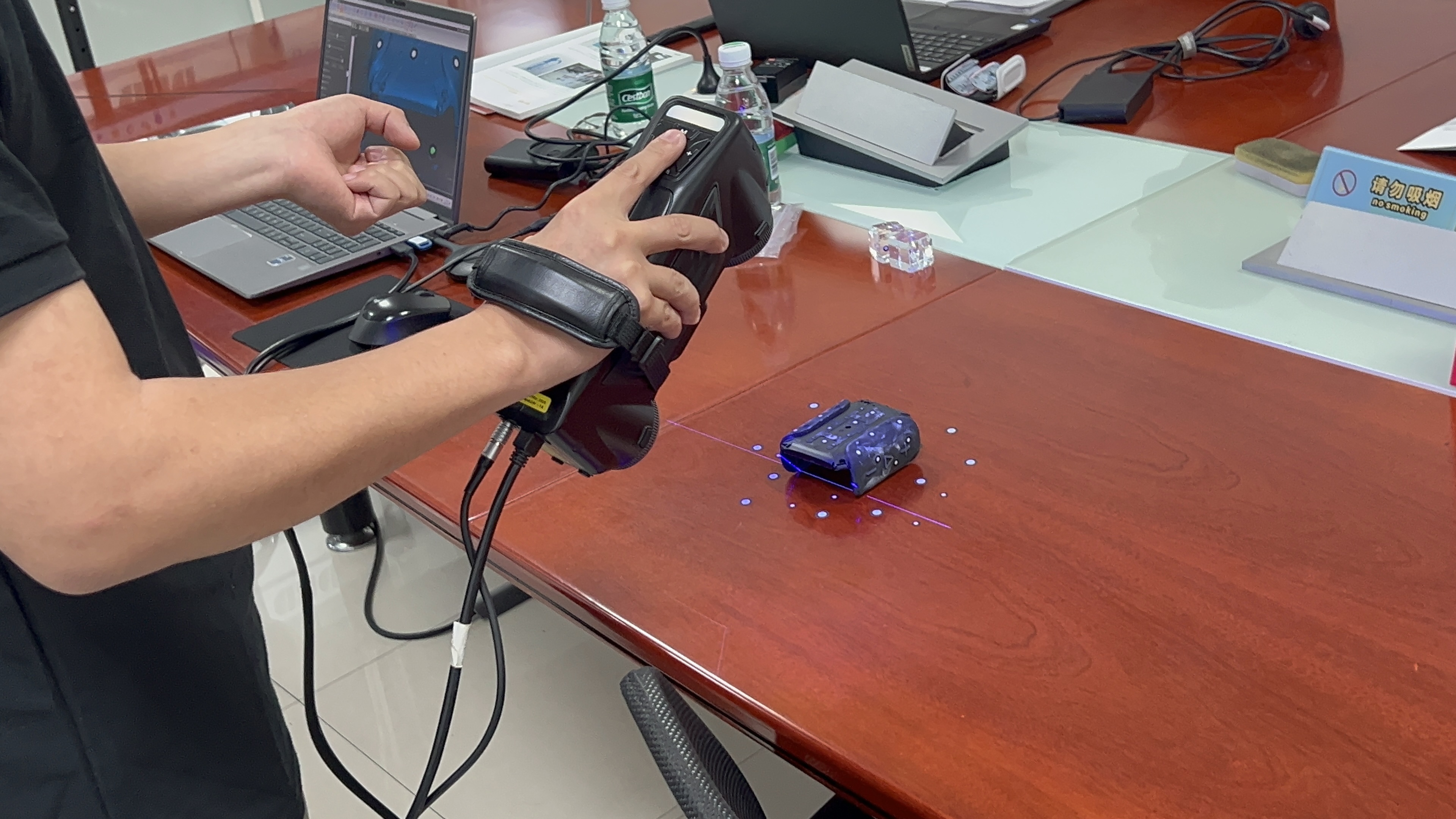

现场扫描图
解决方案
华朗三维工程师带着公司自研的手持式三维扫描仪来到客户现场，在5分钟内完整获取音响外壳内外表面的数百万个高精度点云数据，精确捕捉每一个曲面起伏、网孔特征及装配结构细节。将扫描数据与原始CAD模型导入检测软件，自动对齐后生成直观的三维色谱偏差图。绿色为合格区域，红/蓝色为超差区域，外壳曲面的整体趋势、孔位的位置偏移、边界的轮廓偏差瞬间一目了然。在软件中可任意截取剖面，精确测量网孔直径、螺丝柱高度、装配间隙等关键尺寸。同时可对装配面进行平面度、平行度分析，快速判断是否满足装配要求。

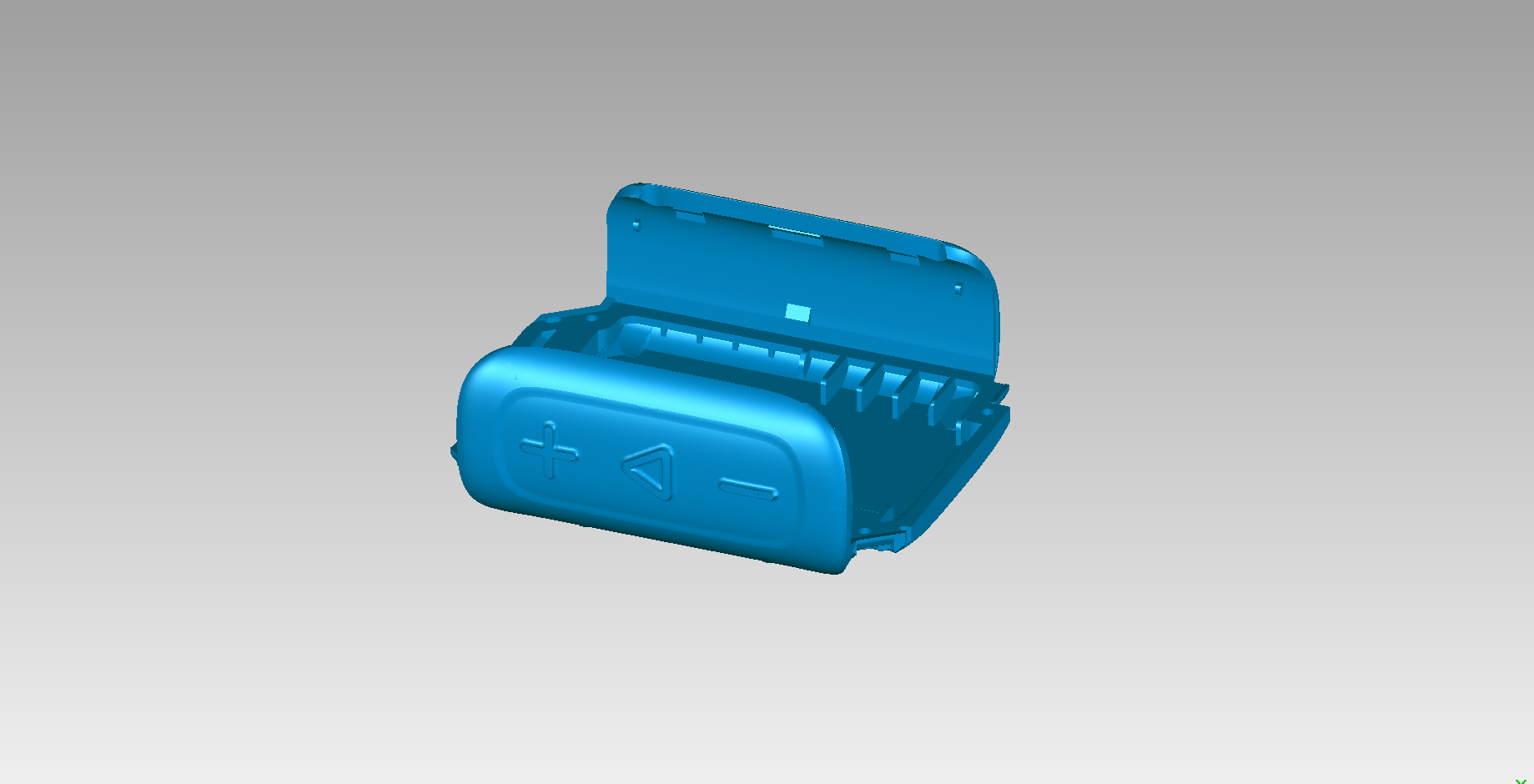

扫描stl数据（1）

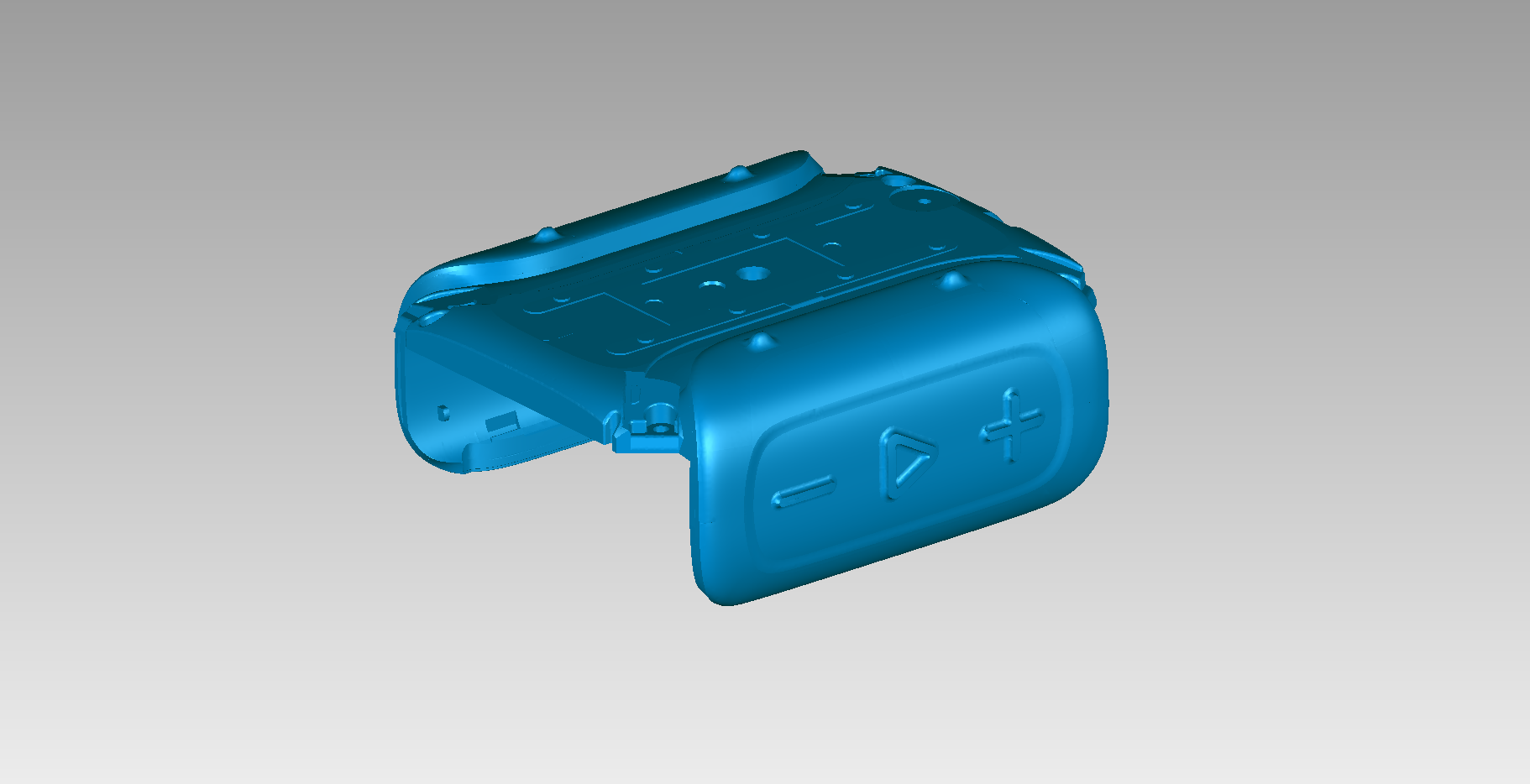

扫描stl数据（2）

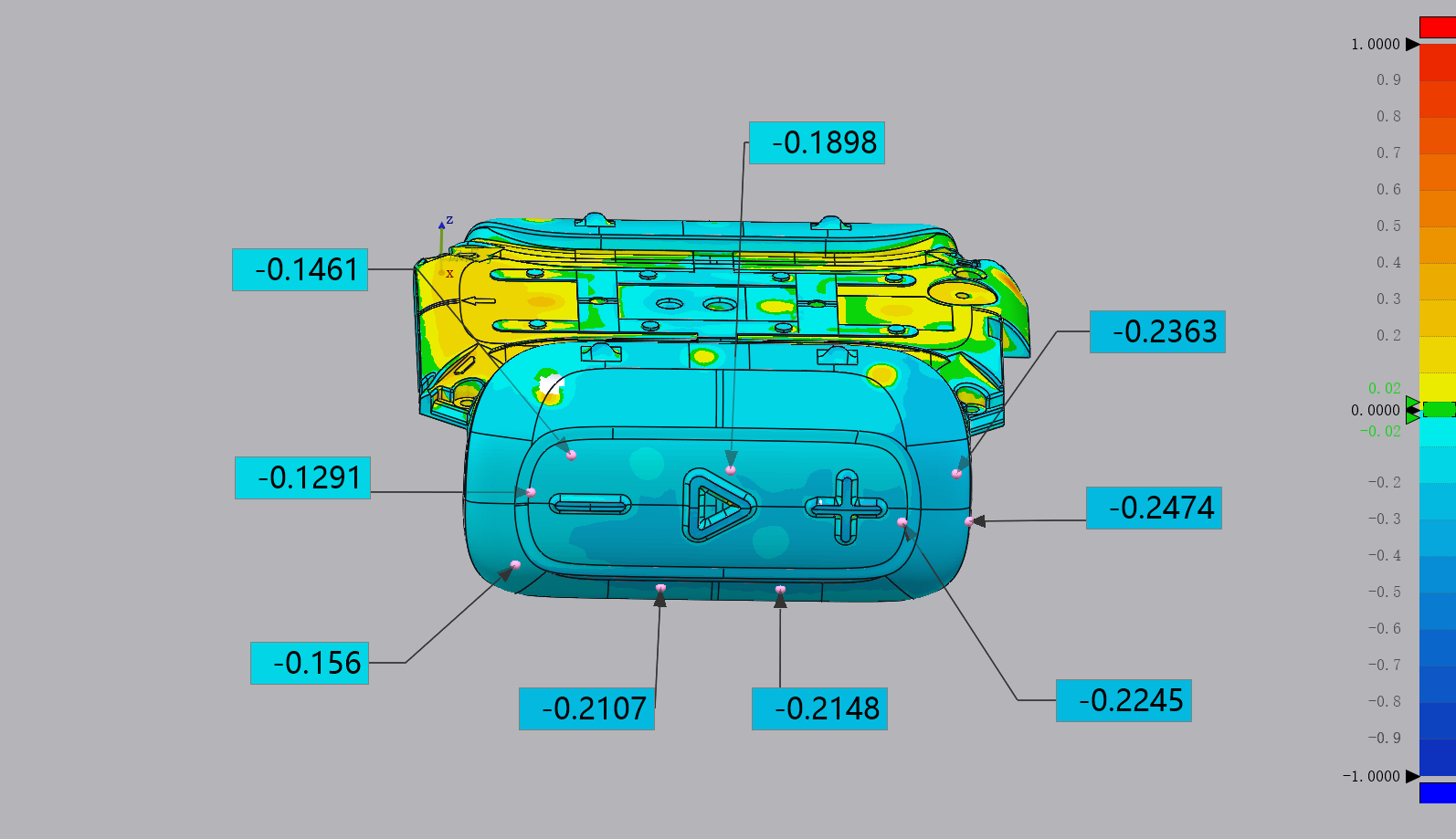

偏差色谱图
使用工业级扫描仪不仅将整体检测时间缩短了超过80%，更重要的是，及时发现了人工难以察觉的曲面偏差与孔位偏移，显著提升了产品装配良率与声学一致性，为声学产品的高品质制造提供了坚实的数据保障。
