精密弯管三维扫描检测
发布时间：2026-05-16
浏览数：8
- A +
- A
- A -
弯管作为工业管路系统的核心组成部分，广泛应用于汽车油路、航空航天液压系统、能源输送等关键领域。其弯曲角度、空间走向、圆弧半径及端面接口位置的精度，直接关系到管路系统的装配精度与密封可靠性。然而，弯管呈复杂的空间三维形态，传统测量手段难以快速、准确地获取其完整几何参数。本案例展示华朗三维扫描仪如何高效捕获弯管的真实空间形态，为弯管的质量检测与逆向设计提供完整的三维数据基础。
面临问题
弯管两端的接头位置、法兰端面与管身轴线的相对角度，是影响装配精度的关键。传统测量手段难以将端面特征与管身走向进行一体化的空间分析，常导致装配干涉或密封不良。

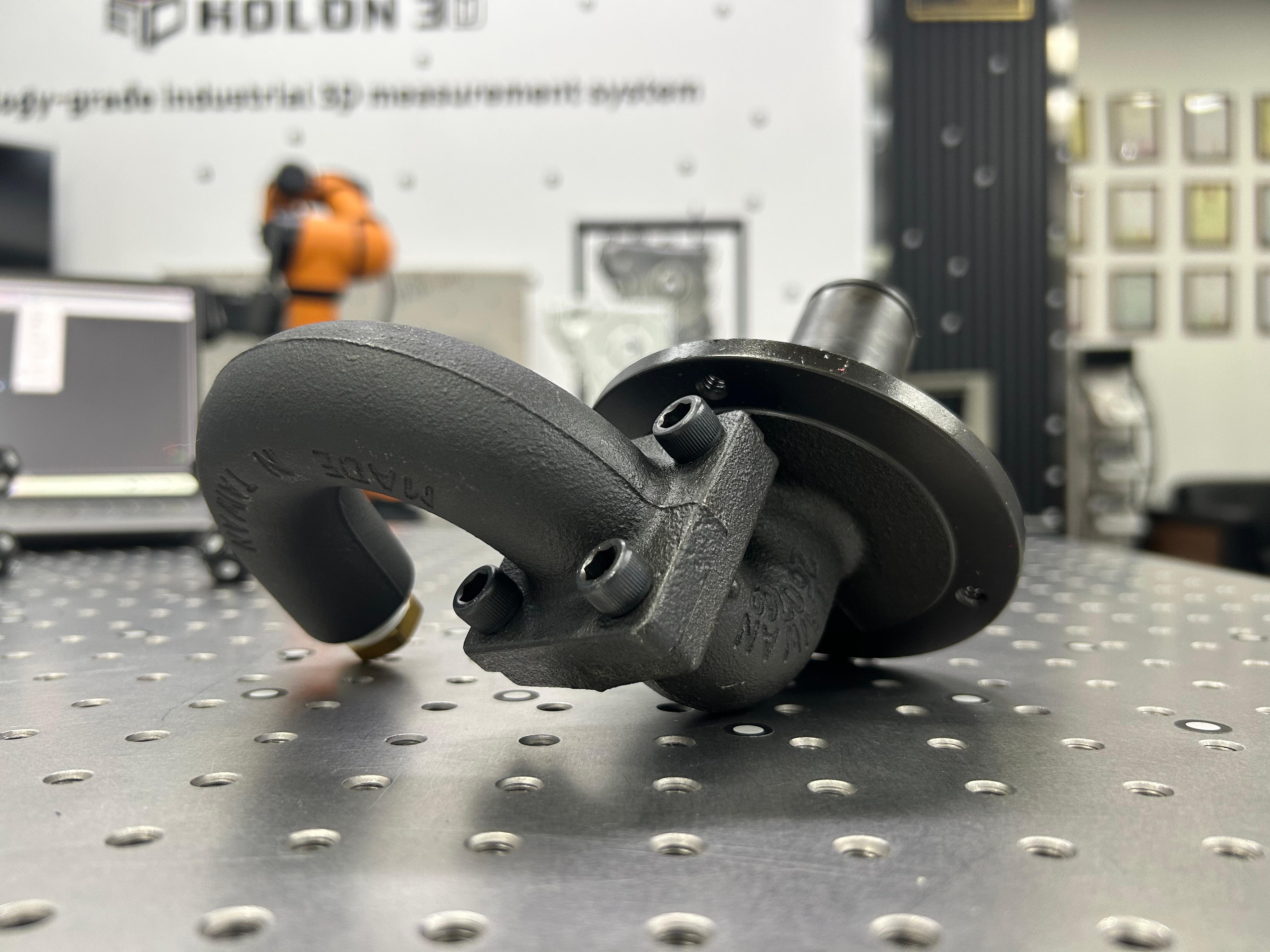

实物图
解决方案
针对以上痛点，我们采用华朗小型工业三维扫描仪，以非接触式蓝光扫描技术，实现了弯管的全域三维数据采集，5分钟内完整获取弯管整体及端面的高精度点云数据，精确还原其真实的空间走向、弯曲弧度及接口位置，精度可达0.02mm。扫描获取的3D点云数据可导入专业检测软件，自动拟合弯管中心线，精确计算出弯曲角度、圆弧半径、折弯点位置、旋角等关键参数，将偏差数据反哺给弯管机修正参数，提高弯管机的制造精度与生产效率。

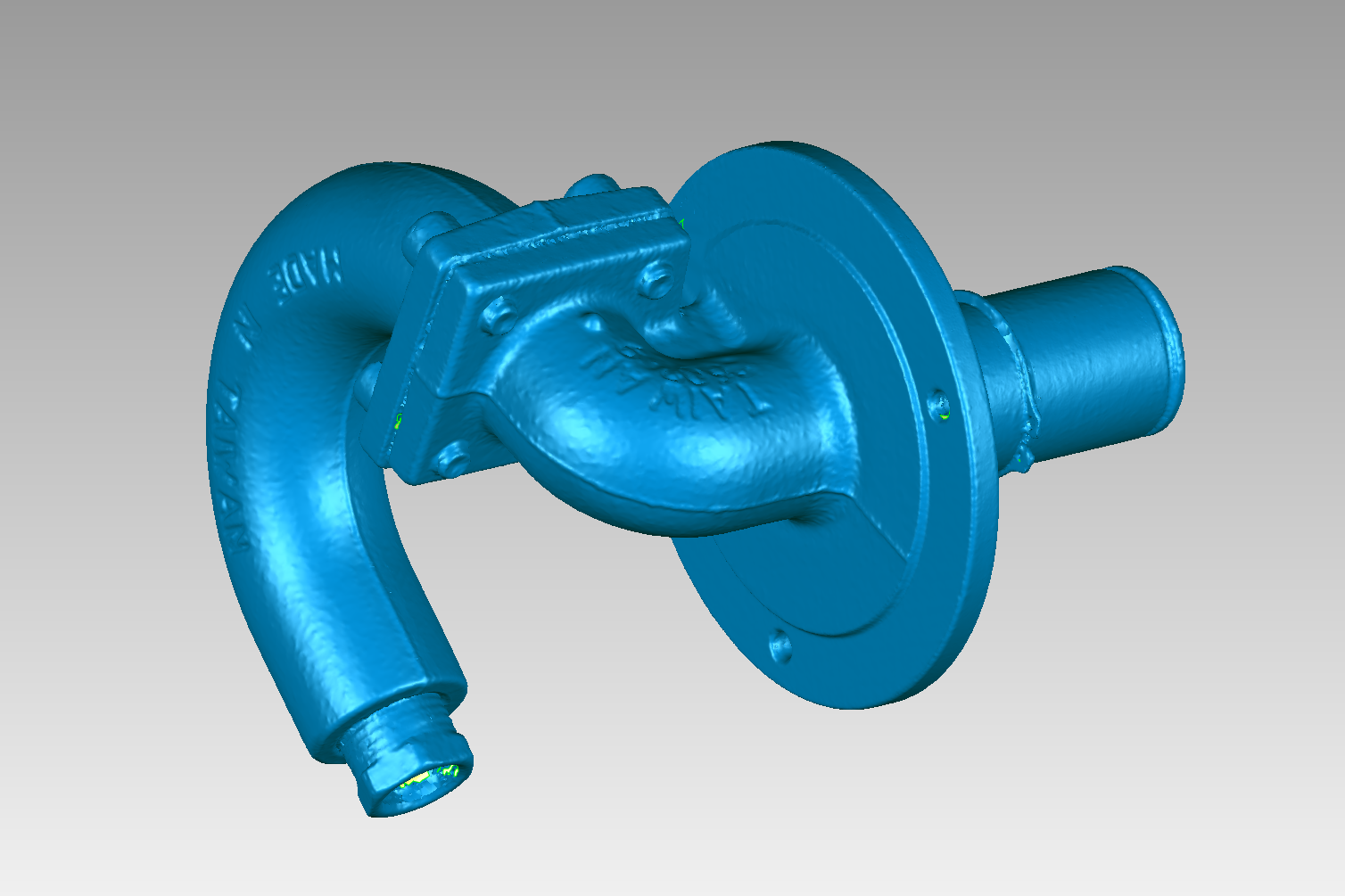

扫描数据

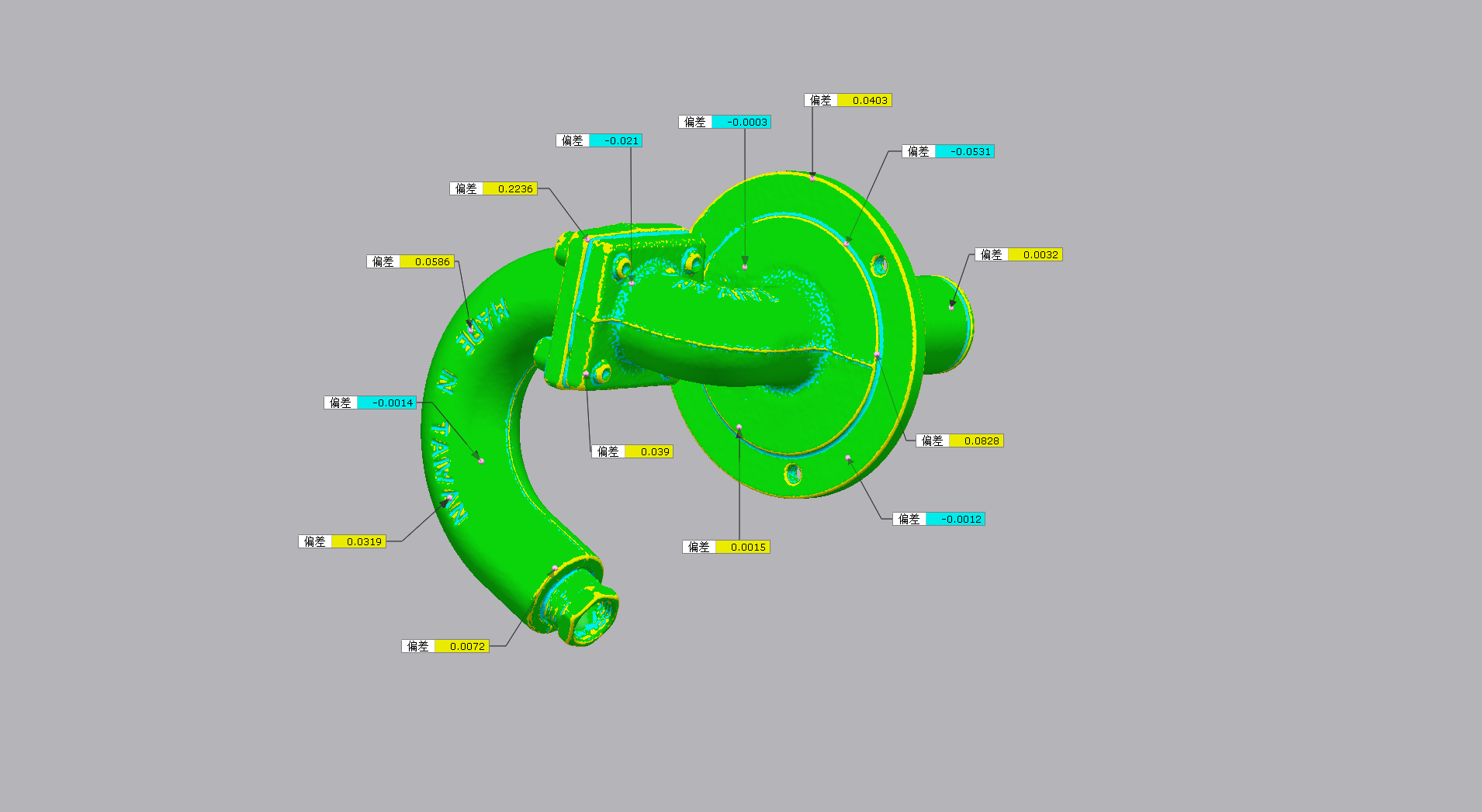

色谱偏差图
