PCB 模块化测试治具三维扫描逆向建模
发布时间：2026-06-12
浏览数：2
- A +
- A
- A -
本次服务对象为电子制造工装供应商，需求为对其量产使用的PCB 模块化拼接测试治具完成全尺寸三维扫描与逆向建模。该治具为电子生产线 PCB 板功能测试的核心工装，采用多段模块化拼接结构，集成高精度定位孔、装配基准面、异形镂空工位，是 SMT 生产线电路板 ICT/FCT 测试环节的必备定制化工装。 客户核心诉求为获取治具 1:1 精准三维 数据，再逆向还原CAD模型，用于工装复刻、结构优化与后续迭代设计，解决无原始设计图纸的生产痛点。

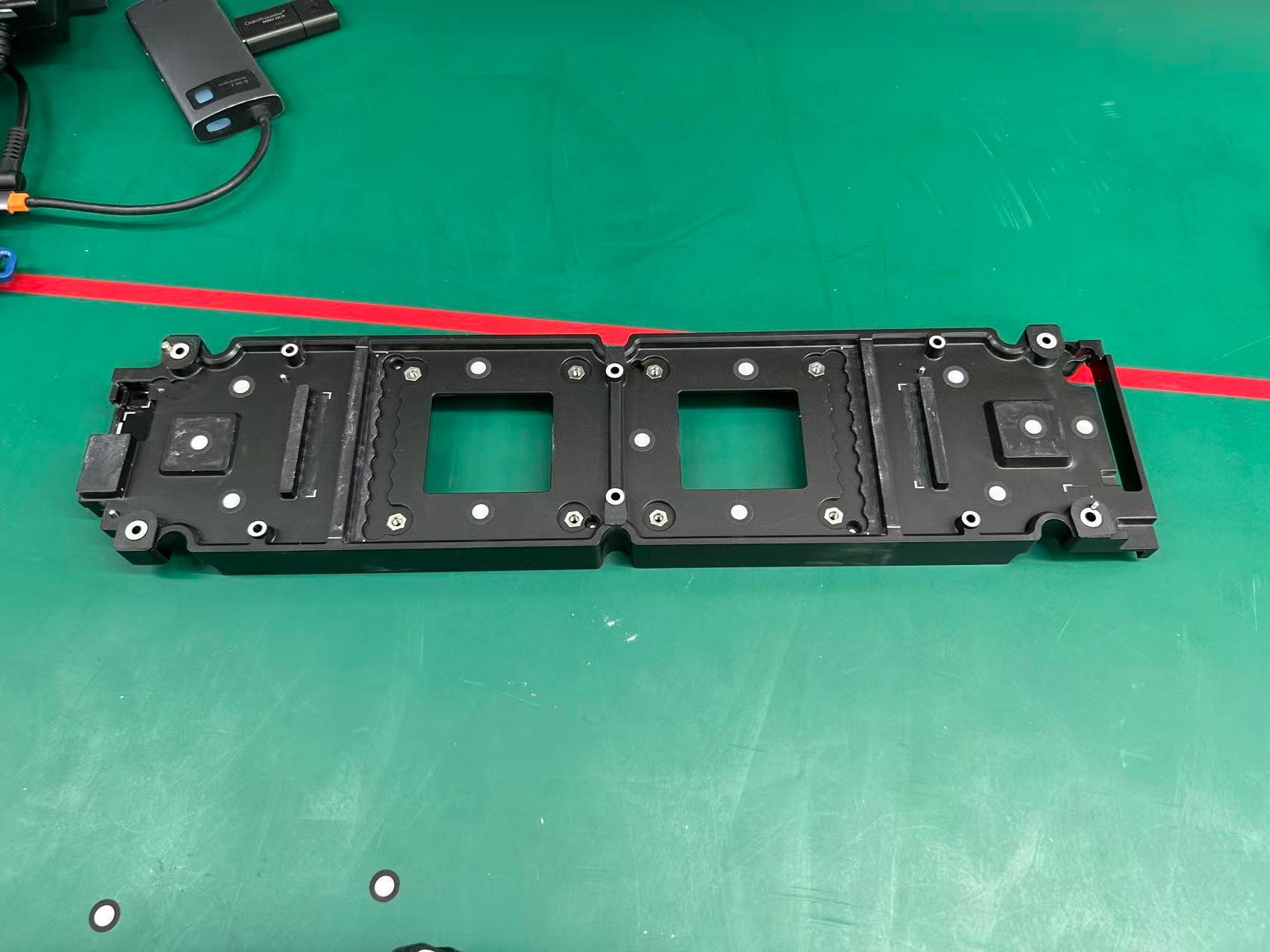

实物图
面临问题
治具包含大量微小定位孔、异形拼接配合面与装配公差特征，传统手工卡尺 / 三坐标测量仅能获取离散尺寸，无法完整还原复杂结构的三维形态，复刻后易出现拼接错位、定位不准的问题；无标准化图纸，工装迭代、复刻无精准数据支撑；测绘效率低，复刻后装配一致性差，影响生产线测试精度。

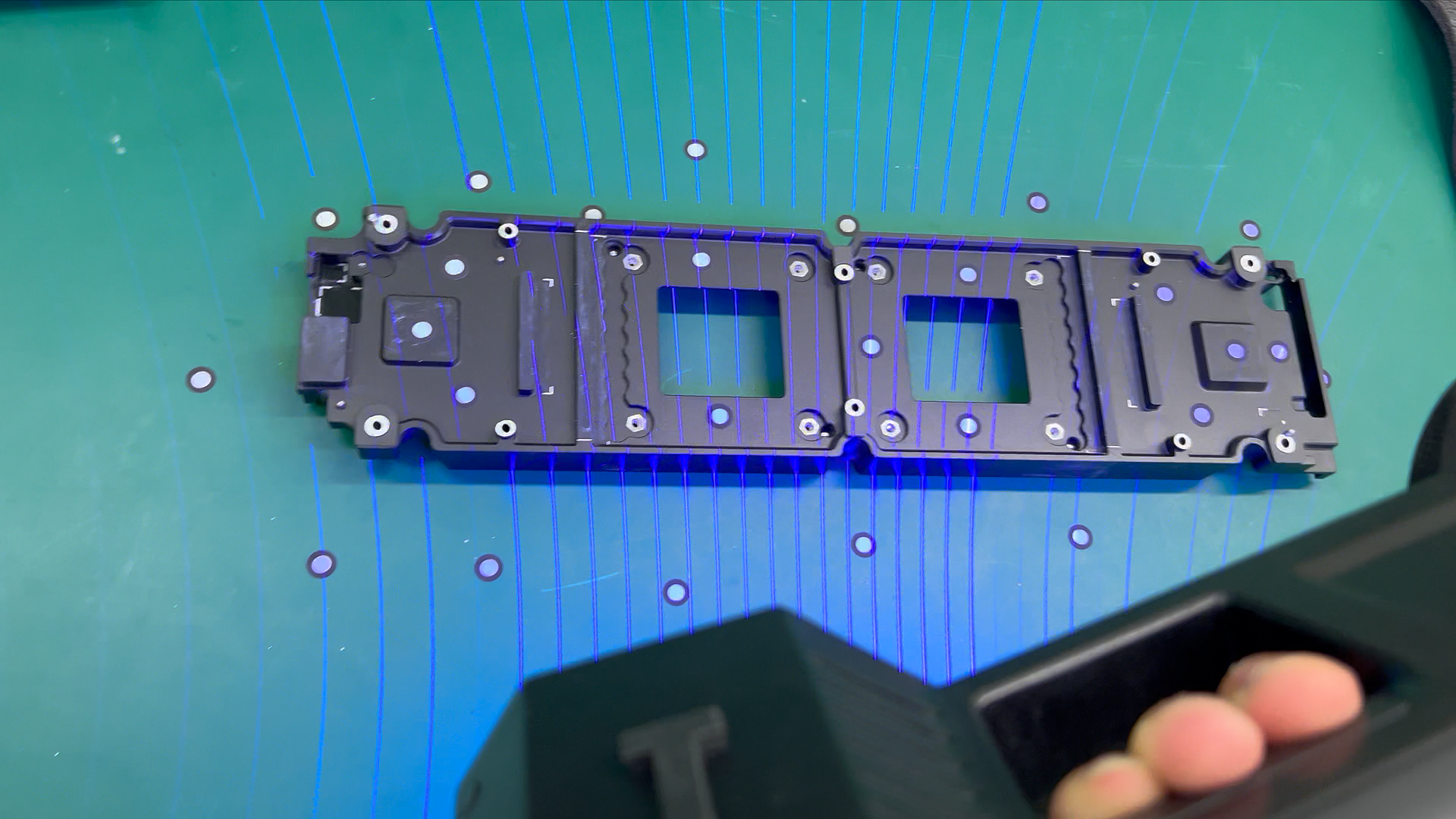

现场扫描图
解决方案
华朗工程师采用工业级手持式三维扫描仪，10 分钟内完成治具全表面点云采集，完整覆盖所有定位孔、镂空工位、拼接配合面，精度可达 ±0.02mm，无死角还原所有微小特征。基于扫描点云数据，逆向还原与实物完全一致的三维 CAD 模型，完整保留所有装配基准、公差特征与拼接配合关系，模型可直接对接 CNC 加工设备。最终交付的三维模型支持工装结构优化（如减重设计、工位扩展）、3D 打印快速打样与批量加工溯源，为客户后续工装迭代提供完整的数字化基础，将工装复刻周期从 7 天缩短至 2 天。

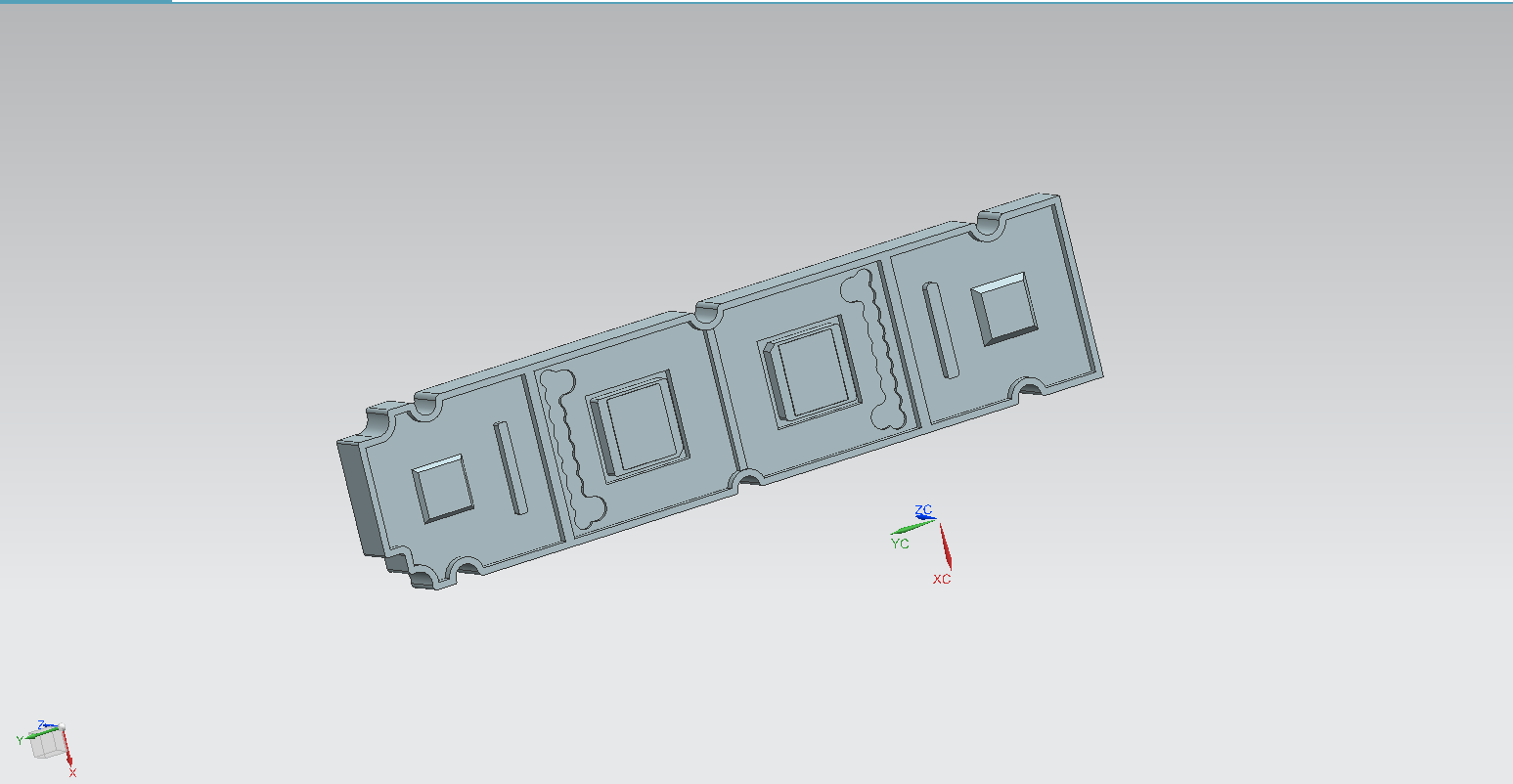

逆向建模图
