PCB电路板逆向建模
发布时间:2026-06-04 浏览数:2
  • A +
  • A
  • A -

         某厂电路板需要逆向建模,过往PCB电路板逆向建模多采用人工卡尺测绘、相机拍照抄板、物理分层拆解等方式,效率低。采用高精度工业三维扫描仪,对PCB板外观轮廓、元器件布局进行全域数据采集,通过点云处理与逆向建模软件完成三维模型重构,为电路复制与结构设计提供精准的数字依据。

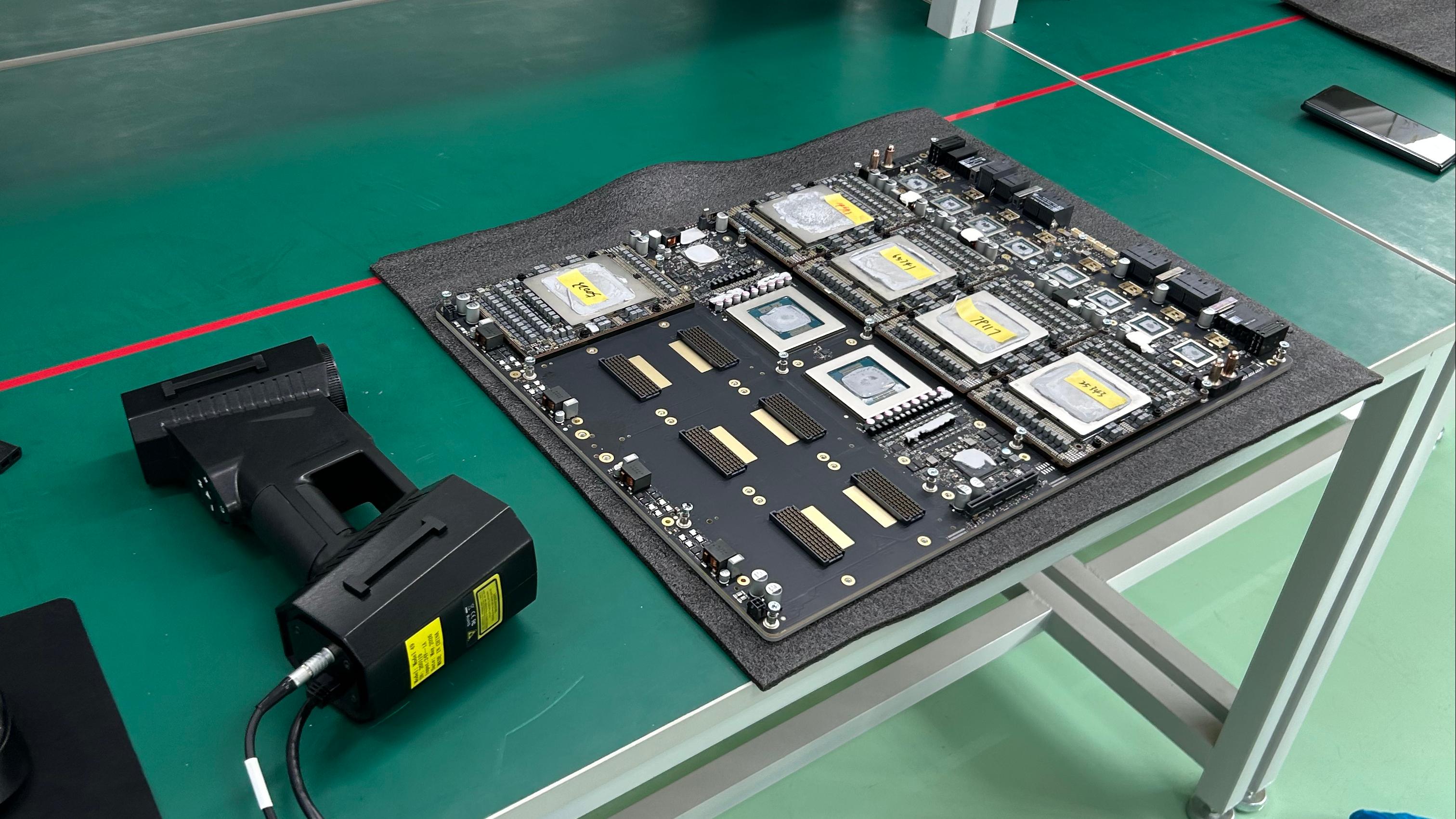

现场图

面临问题

1. 精度差、误差大。工业PCB含微型元器件、细密走线与微小过孔,人工测绘无法捕捉微米级精度数据,尺寸偏差大、点位易失真。

2. 效率低、破坏性强。PCB传统逆向需打磨分层、逐层测绘,周期长达数天至数周,效率极低;且物理拆解易损伤内层铜箔与走线,造成样板报废,无法保留原板完整结构。

3. 数据单一、复用性弱。传统抄板仅输出二维平面数据,无法还原板厚、元器件立体布局、焊盘高度等三维参数,仅能简单复刻,无法支撑仿真分析、结构优化、改装迭代等二次研发工作。

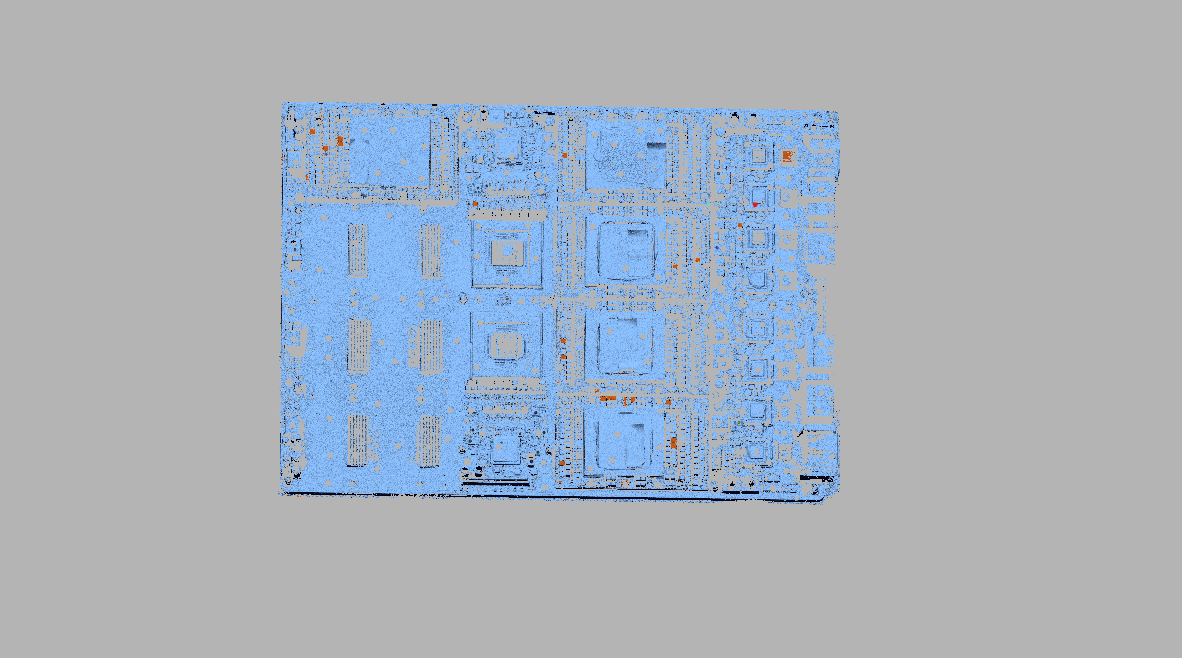

点云数据stl图

解决方案

         针对上述痛点,本次采用非接触式工业三维扫描逆向方案,实现PCB无损、高精度、快速逆向建模无需接触、无需拆解PCB,扫描仪可清晰捕捉电路板的外形轮廓、安装孔位、元器件位置与高度、接插件形态等全部三维特征,10分钟内获取完整的高密度点云数据,精度达0.02mm。在软件中自动识别并拟合平面、圆孔、矩形边界等几何特征,精确获取安装孔径、孔位坐标、板卡外形尺寸、元器件高度等关键参数。基于提取的特征数据与点云网格,在逆向建模软件中重建PCB的实体三维模型,完整还原外形边界、安装孔矩阵、元器件布局与限高区域。模型可导出为STP、IGS、CAD等通用格式,直接用于结构干涉检查、散热仿真、治具设计或外壳适配开发。

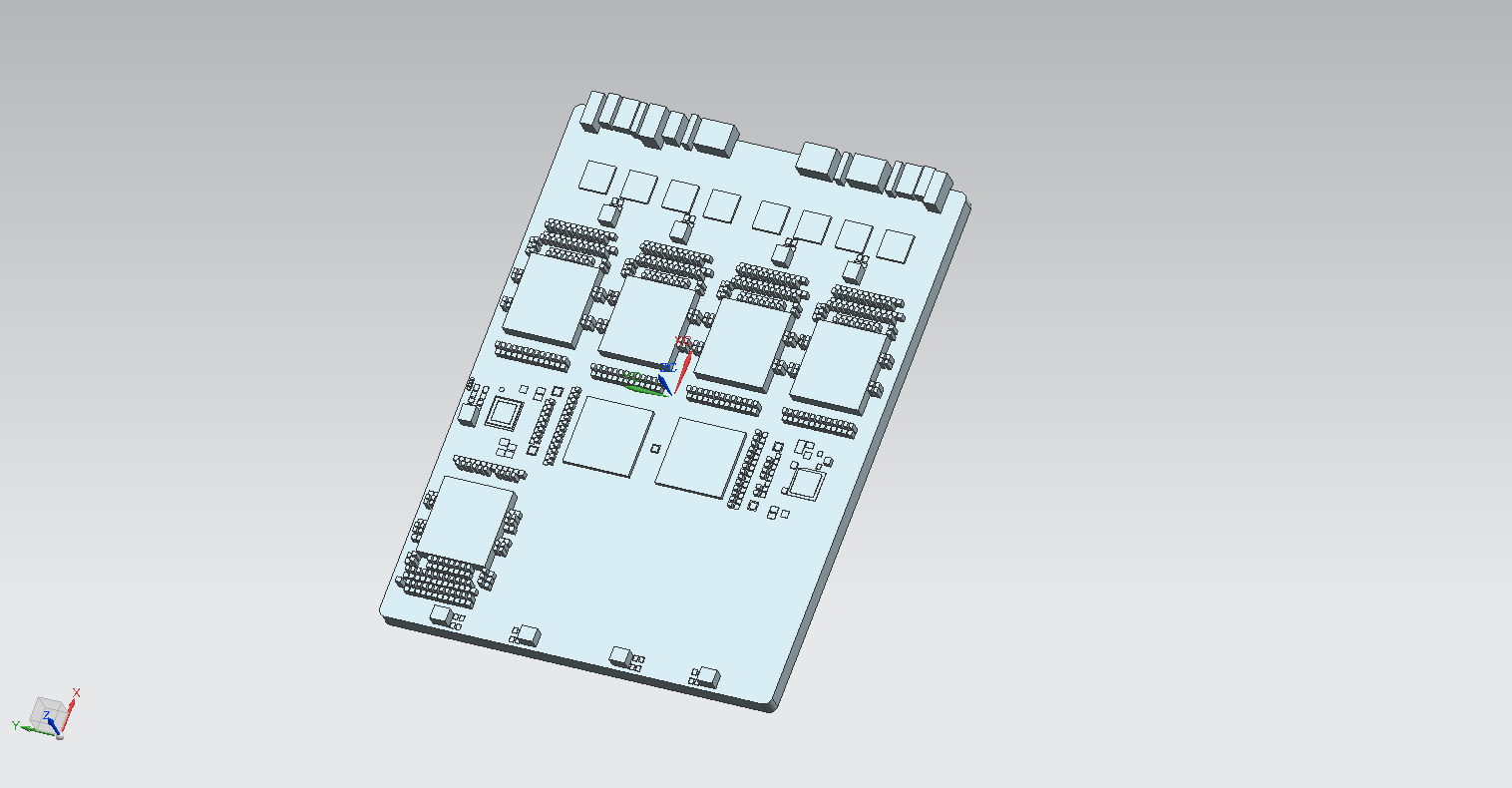

逆向建模stp图

         方案成效:相比传统工艺,该方案实现PCB无损逆向,建模精度提升90%以上,作业周期缩短80%,高效解决PCB板精准复刻与迭代难题,为工业设备维保、备件生产、产品升级提供可靠数字化支撑。
