电机散热叶片的三维检测
发布时间：2026-07-23
浏览数：49
- A +
- A
- A -
某电机制造企业在生产该电机散热叶片后，需对成品叶片进行批量抽检，其叶片轮廓一致性、中心孔同轴度、叶间距均匀性直接影响气流效率、动平衡性能与运行噪音。面临叶片变形、注塑收缩不均、多腔模具一致性难把控等痛点，客户需要一种快速、非接触的检测手段，替代传统的人工卡尺测量方式，以保障批量一致性。

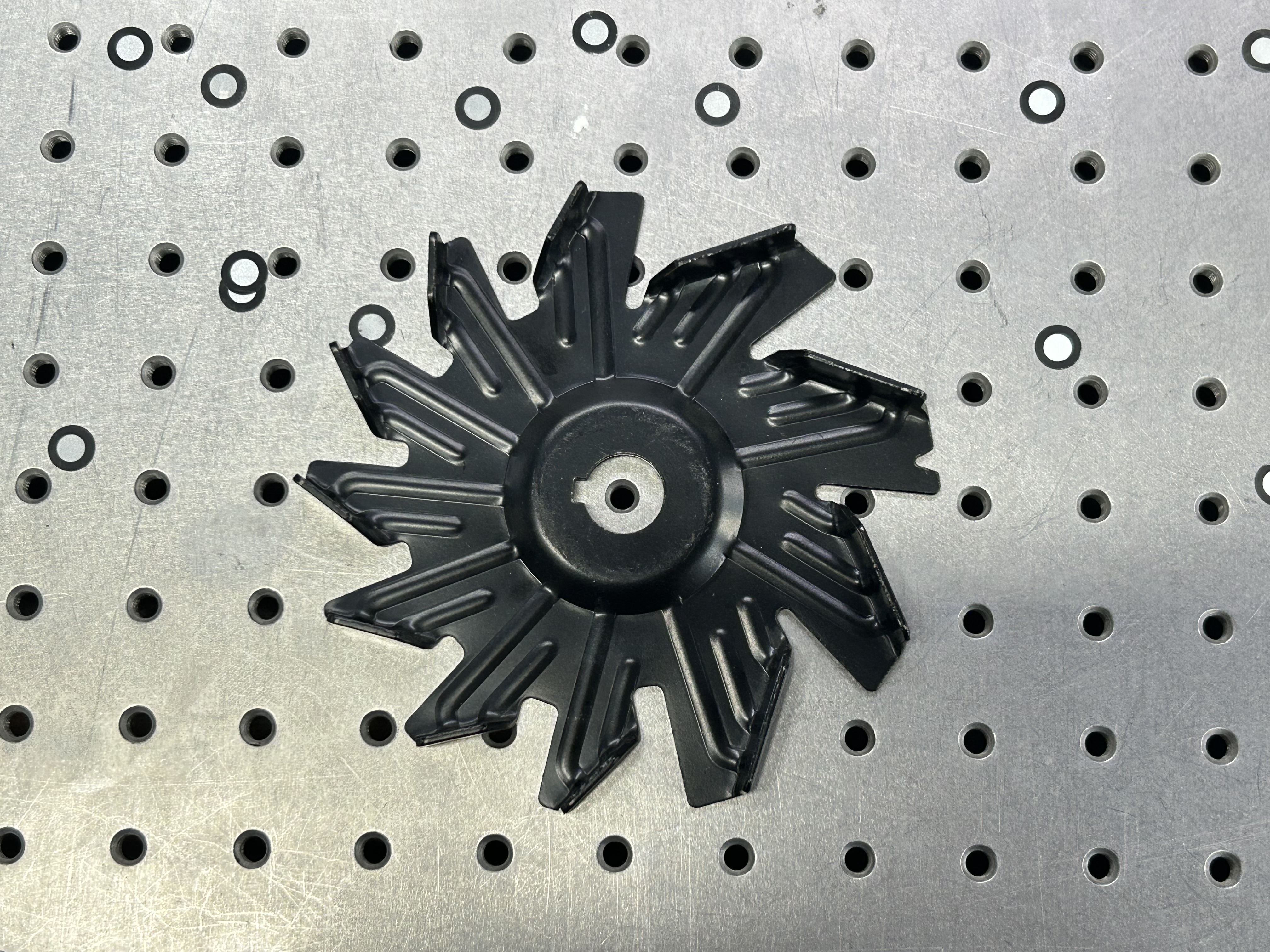

电机散热叶片实物图
面临问题
散热叶片多为空间扭转曲面，包含复杂的叶型弧度和扭转角度。传统测量工具（如卡尺、高度规）无法有效获取叶片的完整曲面形态数据，难以评估叶片整体的加工质量。依靠人工方式对单个叶片的多个截面、多个点位逐一测量，过程繁琐耗时，无法满足产线批量抽检的效率需求。客户不仅需要单个尺寸数据，还希望分析叶片整体是否存在均匀收缩或局部翘曲变形，以便优化注塑/铸造工艺。传统离散点位测量无法提供整体形面偏差分析。

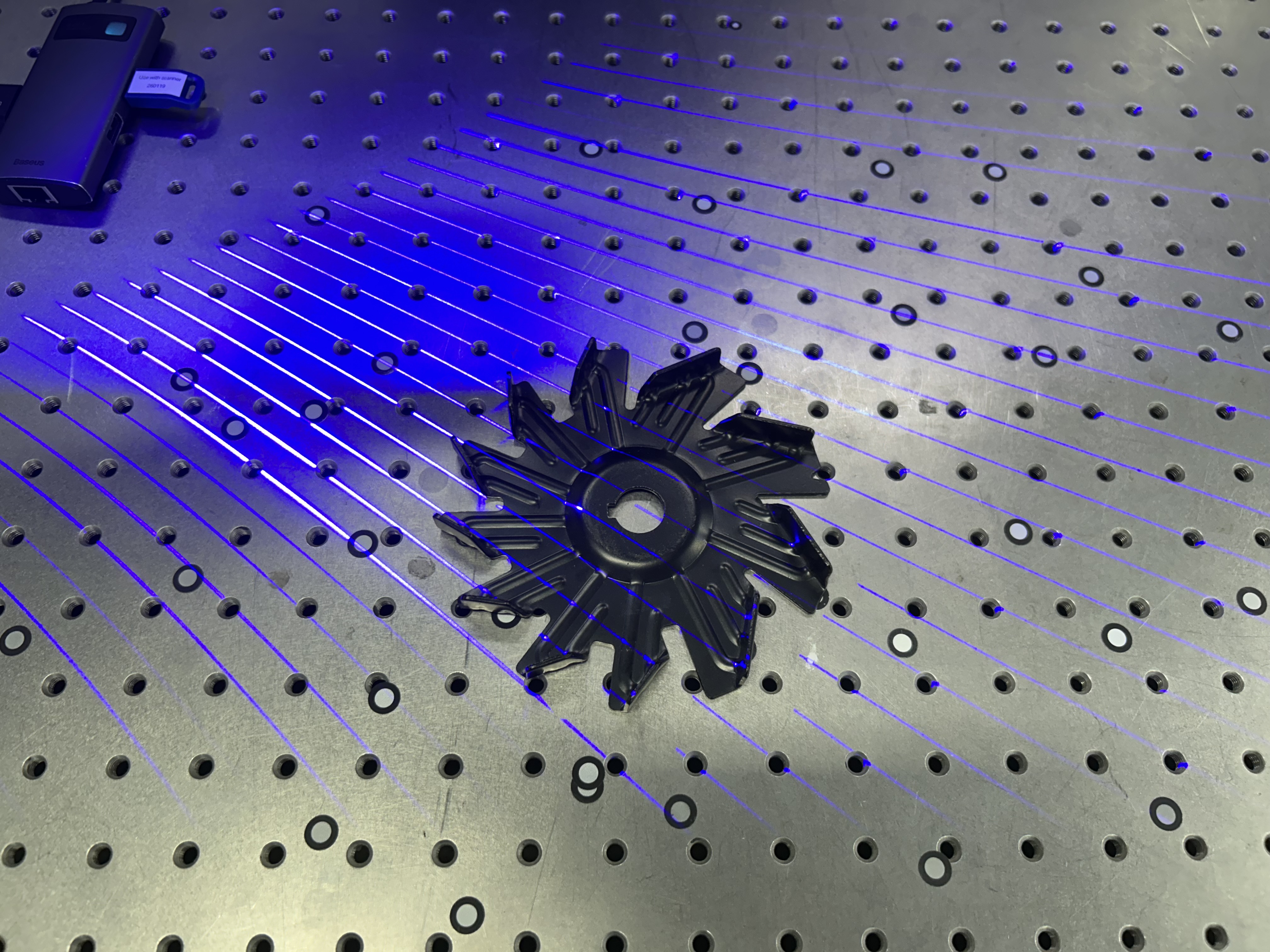

现场扫描图（1）

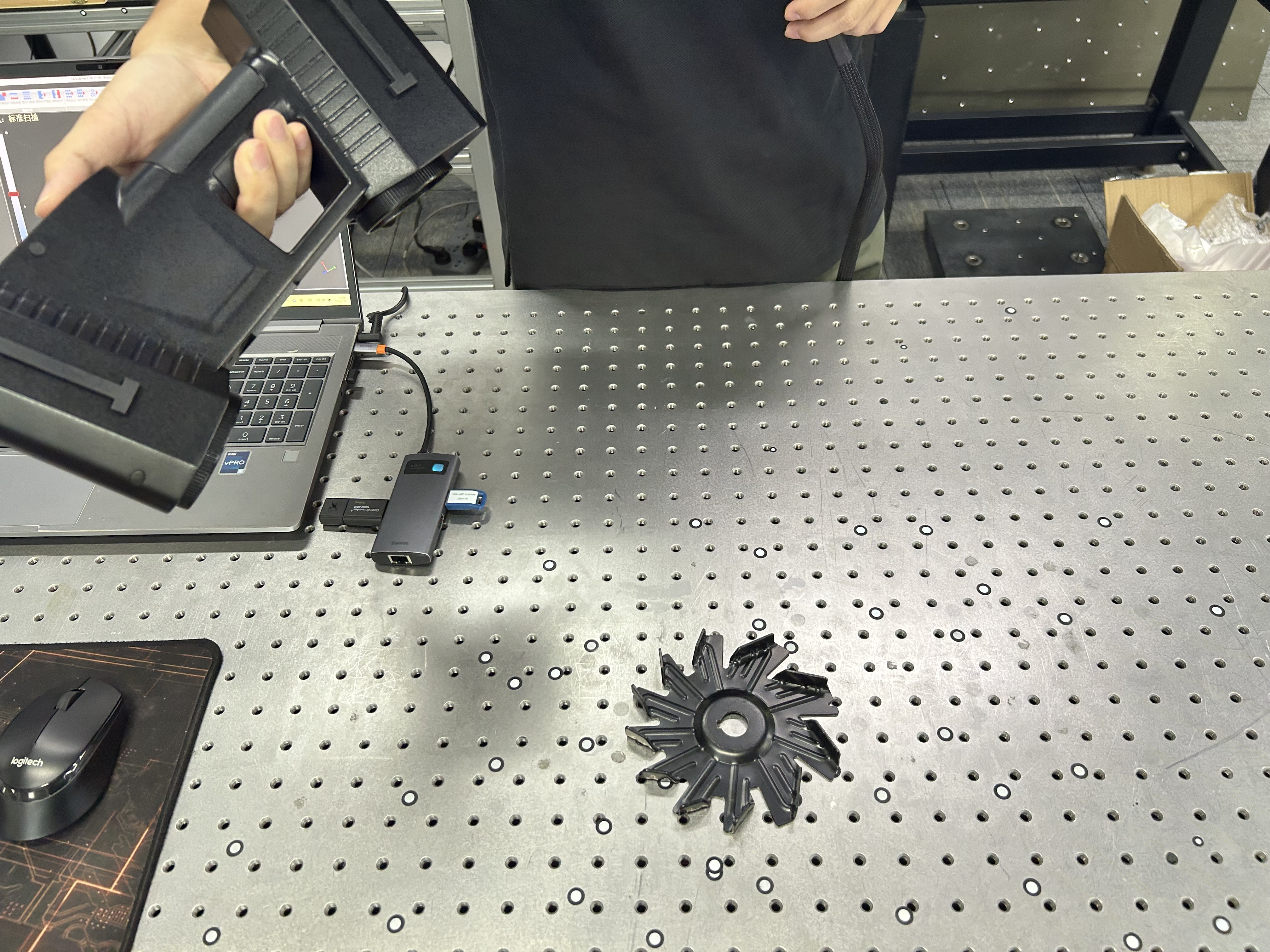

现场扫描图（2）
解决方案
华朗三维技术团队采用 “手持式激光三维扫描仪 + 三维检测软件”的组合方案，为电机散热叶片提供快速、精准的尺寸检测服务。

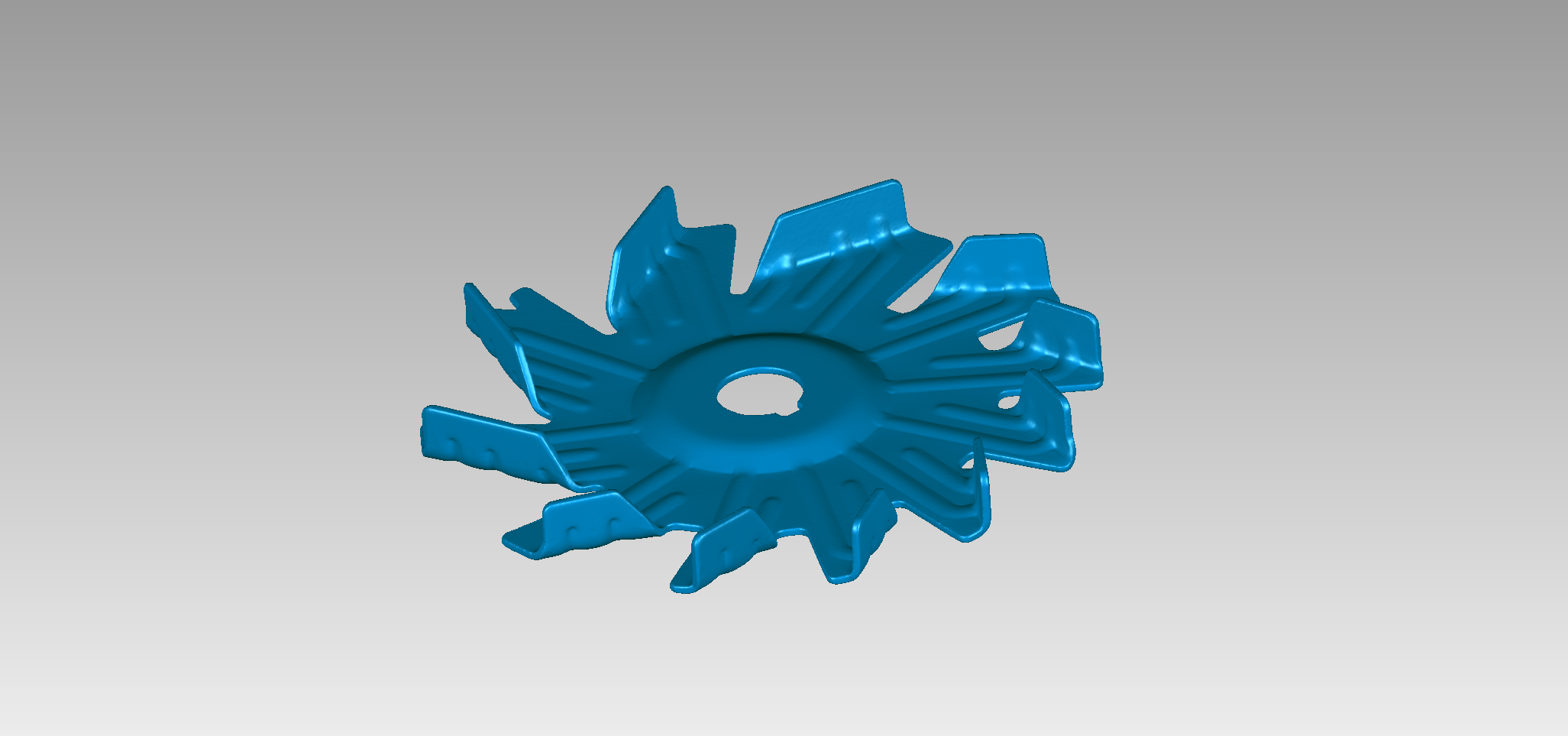

扫描数据图（1）

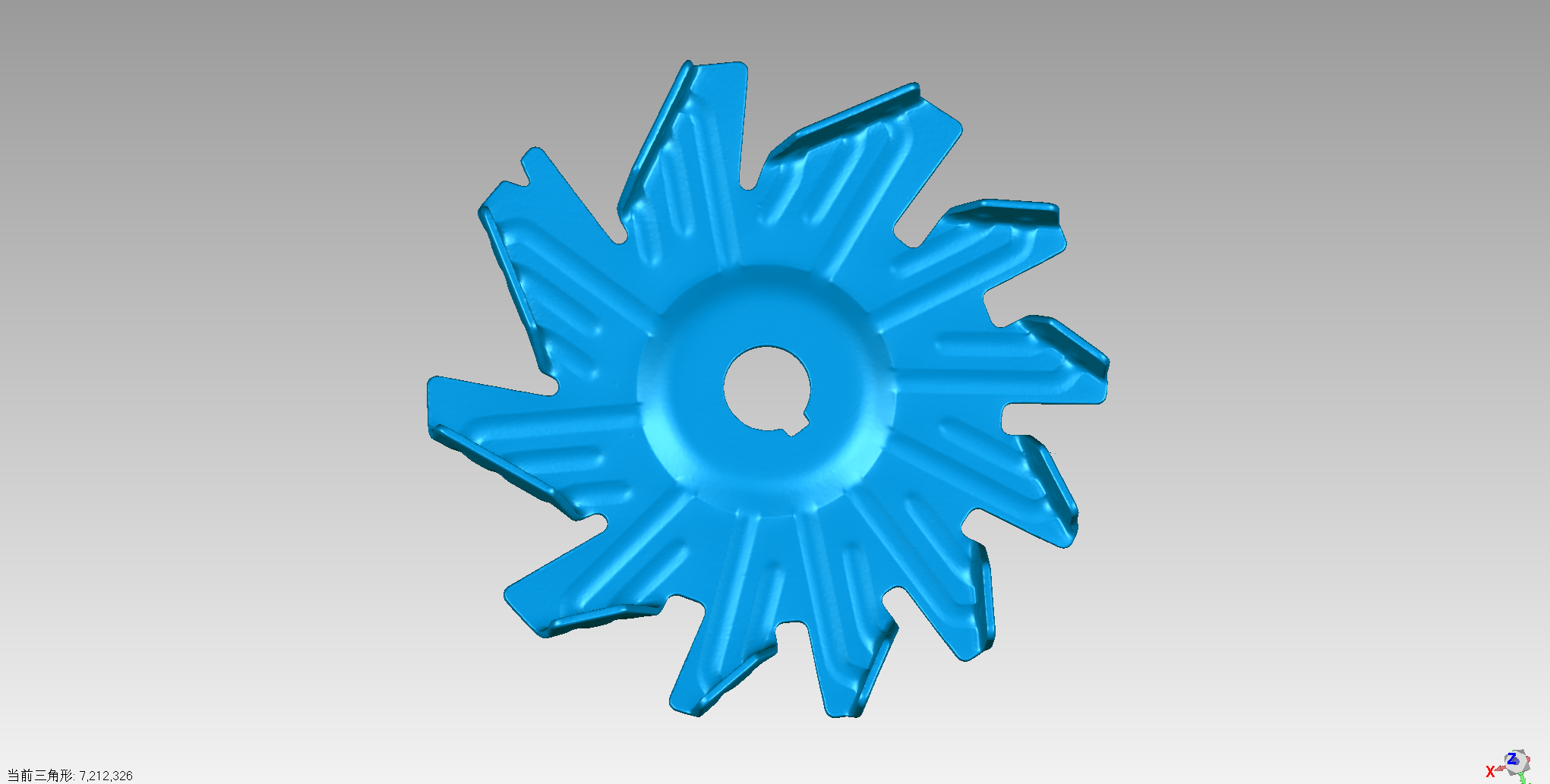

扫描数据图（2）

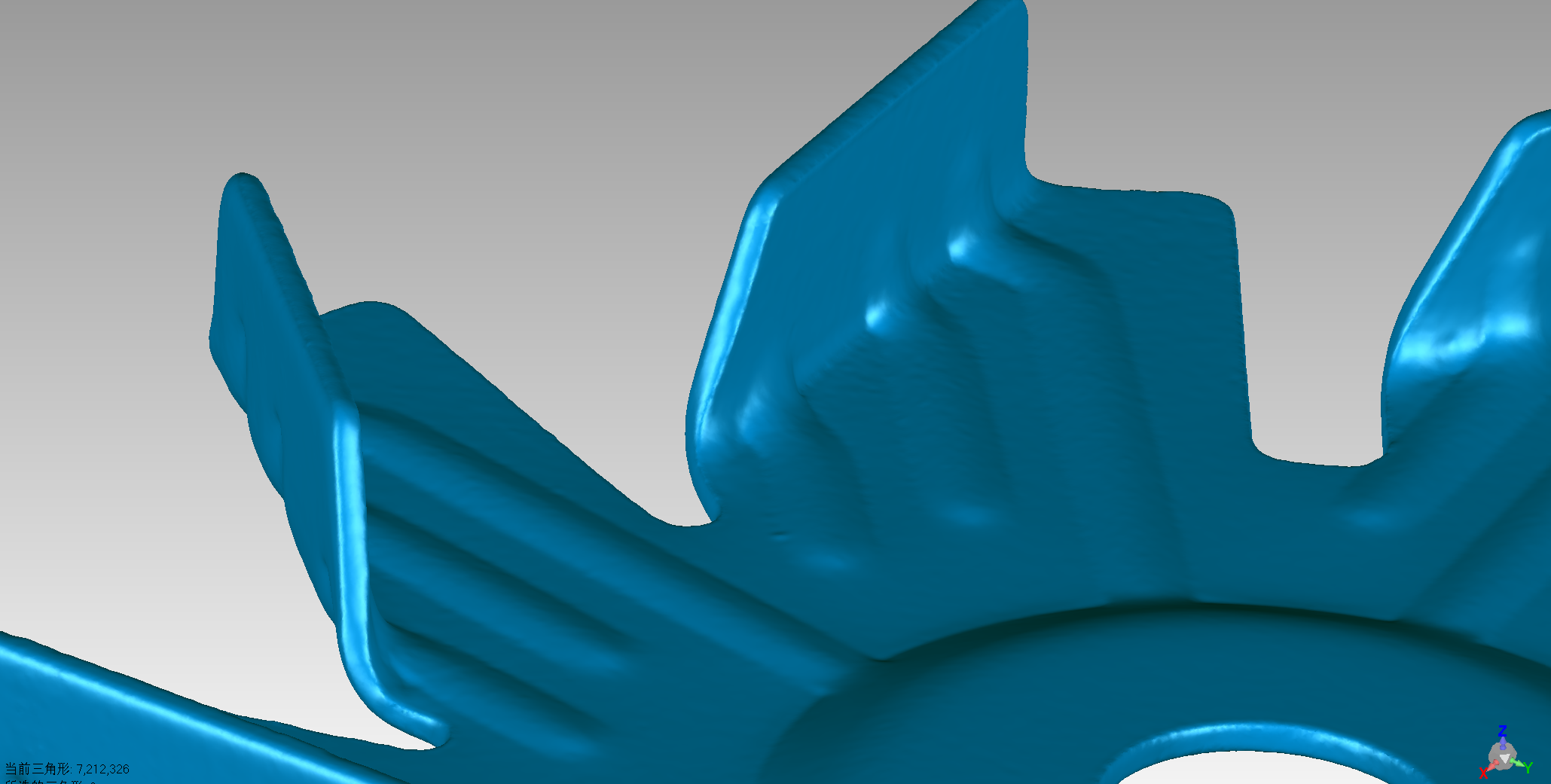

扫描数据细节图（3）
工业三维扫描仪精度高达0.02mm，获取数据质量高，稳定性强，不受黑色漆面影响，清晰捕捉叶片折边、曲面边界特征，生成完整高密度点云。将扫描得到的 STL 模型导入检测软件，与标准数模进行全域三维偏差对比，自动生成彩色偏差色谱图，直观展示叶片扭曲、回弹、轮廓超差区域。自动输出平面度、对称度、叶片折弯角度、内孔尺寸等检测数据，导出标准化检测报告，快速区分合格 / 不合格产品，大幅提升批量质检效率。

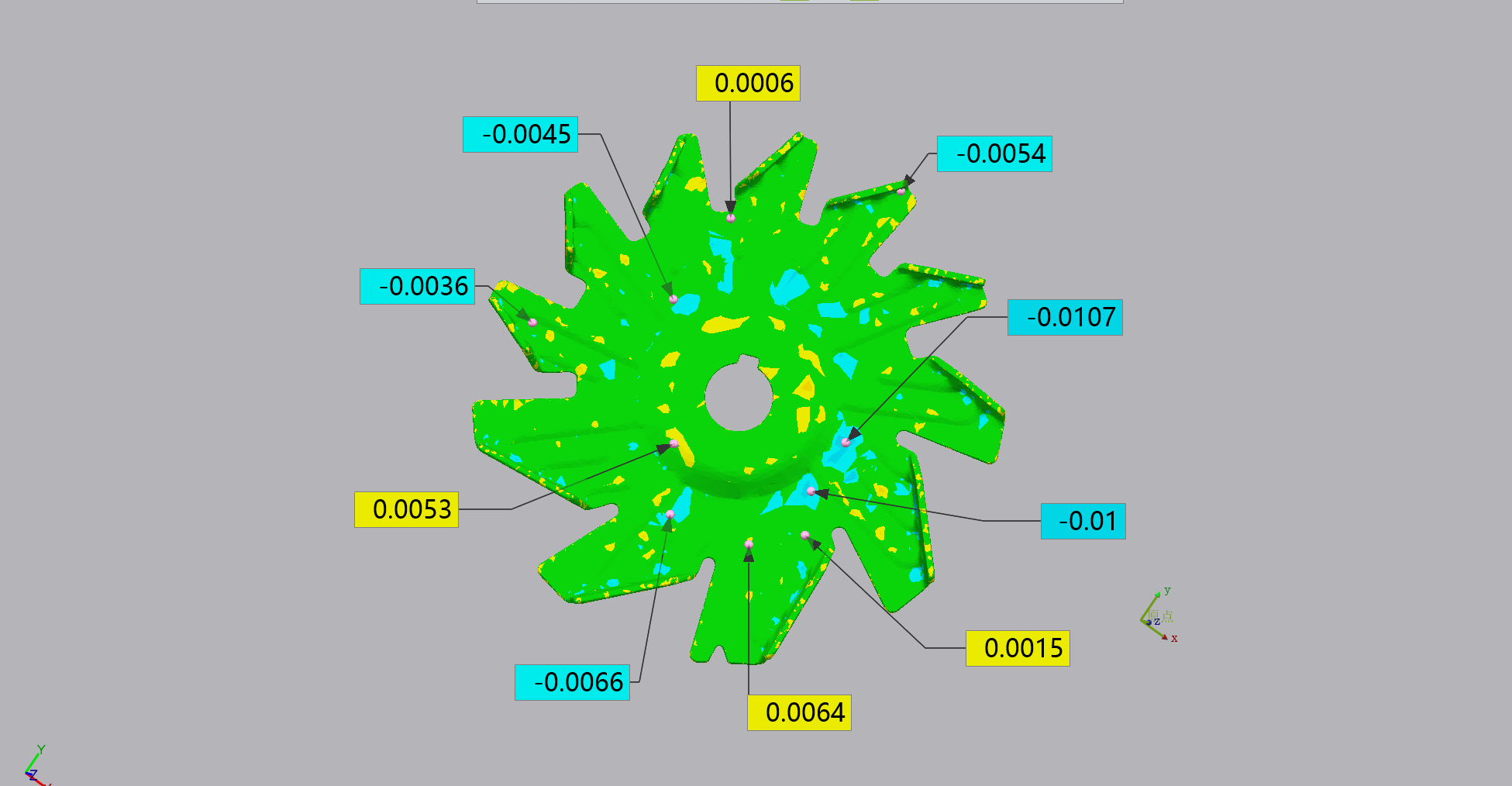

偏差色谱图（1）

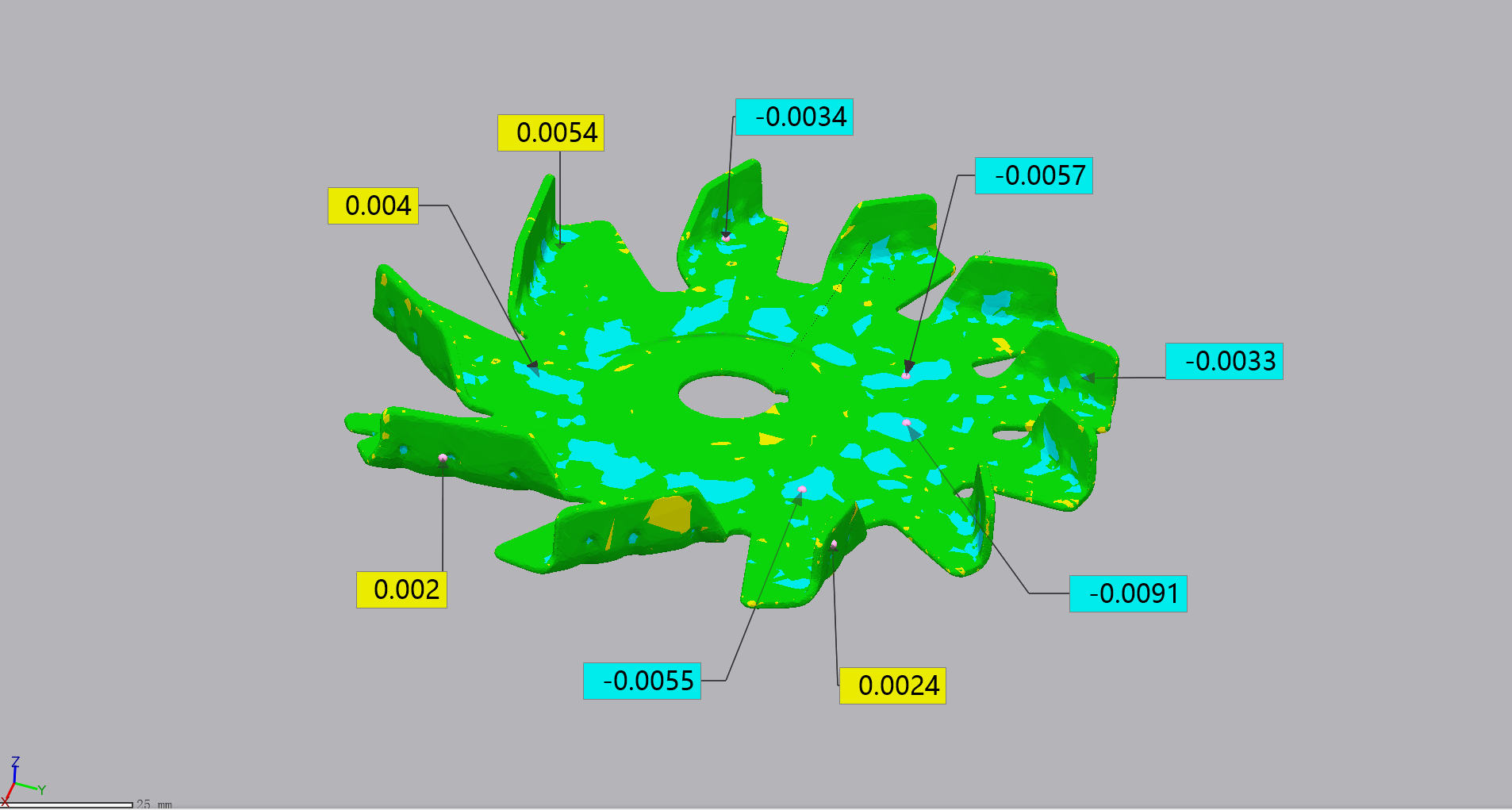

偏差色谱图（2）
