医疗设备镜头模组逆向建模
发布时间：2026-08-15
浏览数：4
- A +
- A
- A -
某结构设计企业，携带实物镜头模组样件来到华朗三维，需要获取工件完整外形三维数据，完成逆向建模输出可编辑外形 STP 模型，用于后续整机结构优化、装配仿真与产品迭代开发。工件包含复杂弧面、细小卡扣与异形壳体，用于医疗设备行业，对数据细节完整度、外形轮廓精度有着较高要求，无需采集内部光学组件数据，重点保障外部结构的真实还原。
面临问题
手动测绘加曲面建模周期长，反复修模调试拖慢研发进度，无法快速给到结构设计团队可用的三维模型，制约产品迭代效率。零件部分外壳为深色吸光材质，普通扫描设备容易出现数据缺失，需要喷涂显影剂，会造成样件污染，不适合医疗样品。
解决方案

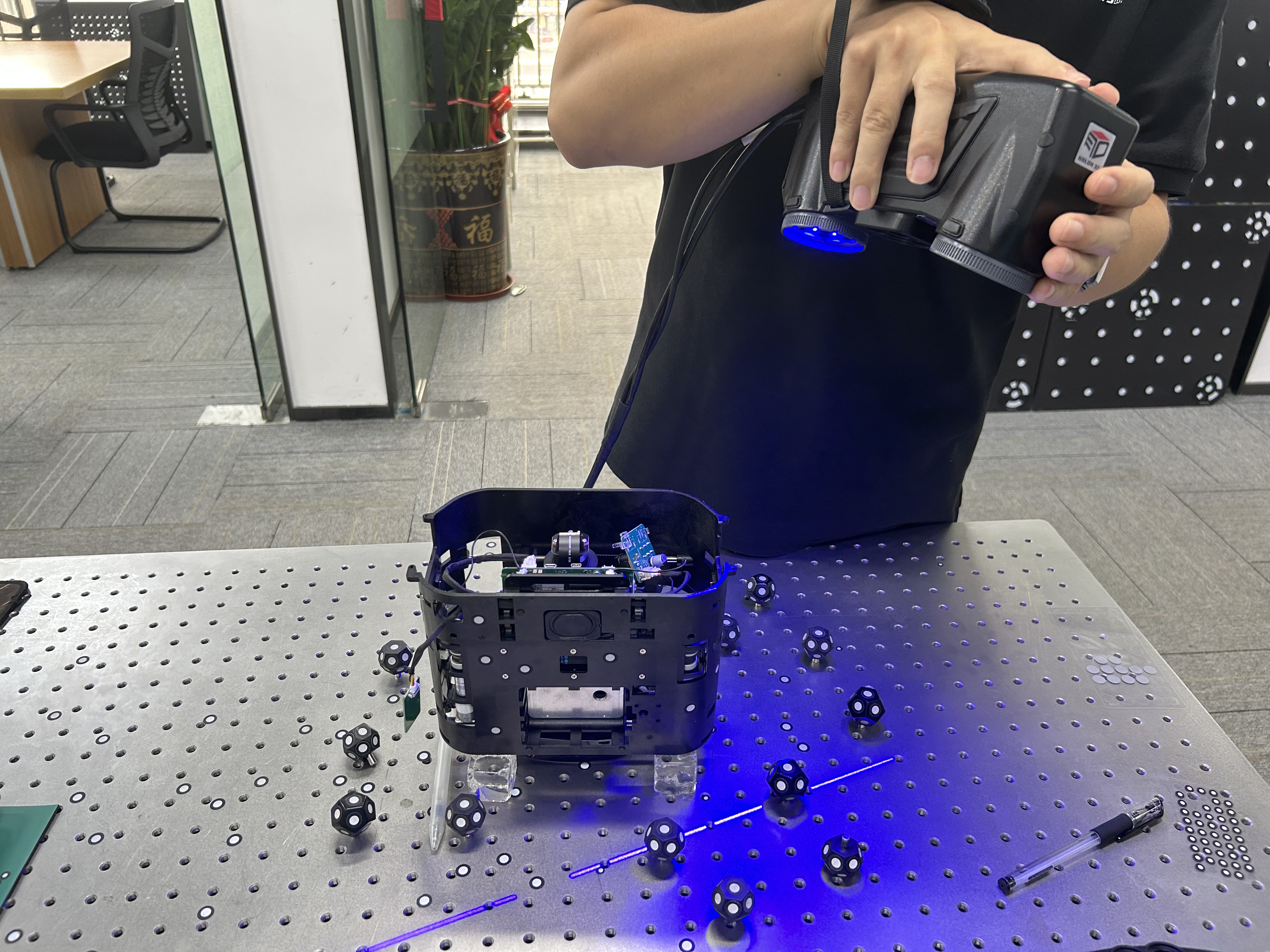

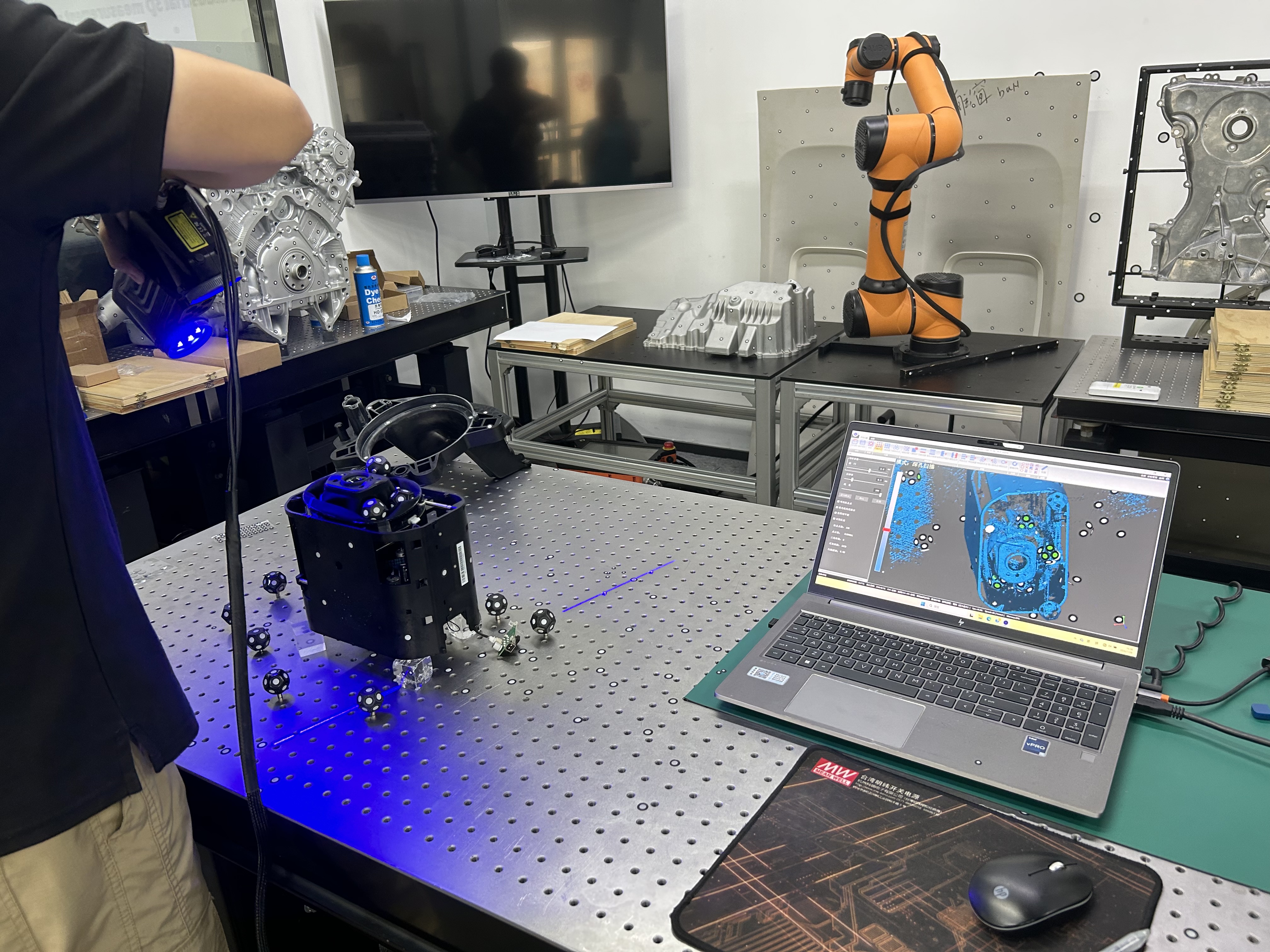

采用华朗三维工业级三维扫描仪对镜头模组样件开展非接触式扫描作业，设备全蓝激光光源可直接应对深色、吸光外壳，无需对工件喷粉处理，保护医疗样件原始状态。快速采集镜头模组全部外部轮廓、曲面弧度、卡扣、限位结构的完整点云数据，不涉及内部光学元器件。

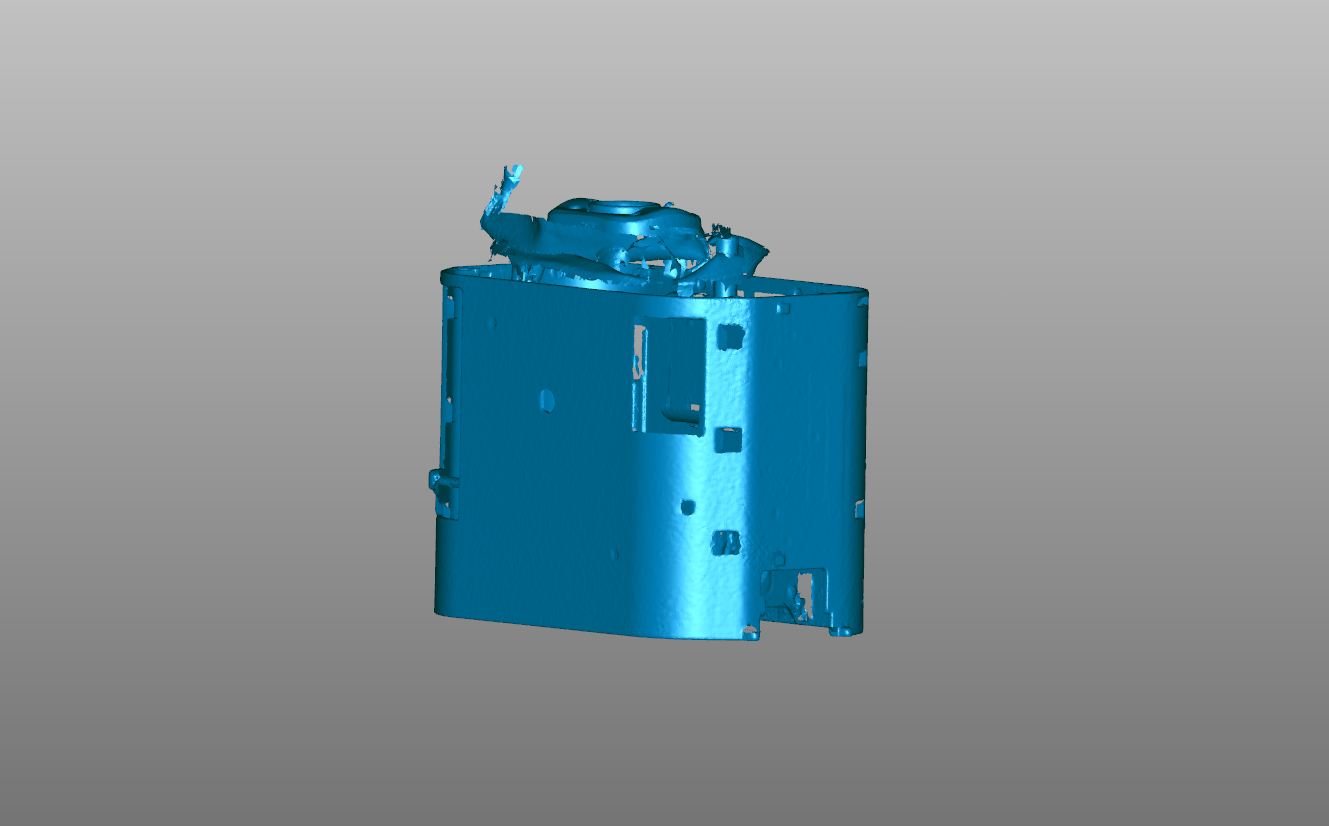

扫描数据stl图
完成点云清理、曲面重构，输出贴合实物外形的 STP 可编辑 CAD 模型，只保留客户需要的外部结构数据，直接交付结构设计人员，用于装配仿真、结构优化与改型设计。 整套作业快速完成，省去人工测绘的大量工时，规避手动测量带来的尺寸偏差，帮助研发团队缩短医疗器械产品迭代周期，实现实物样件到数字模型的高效转化。

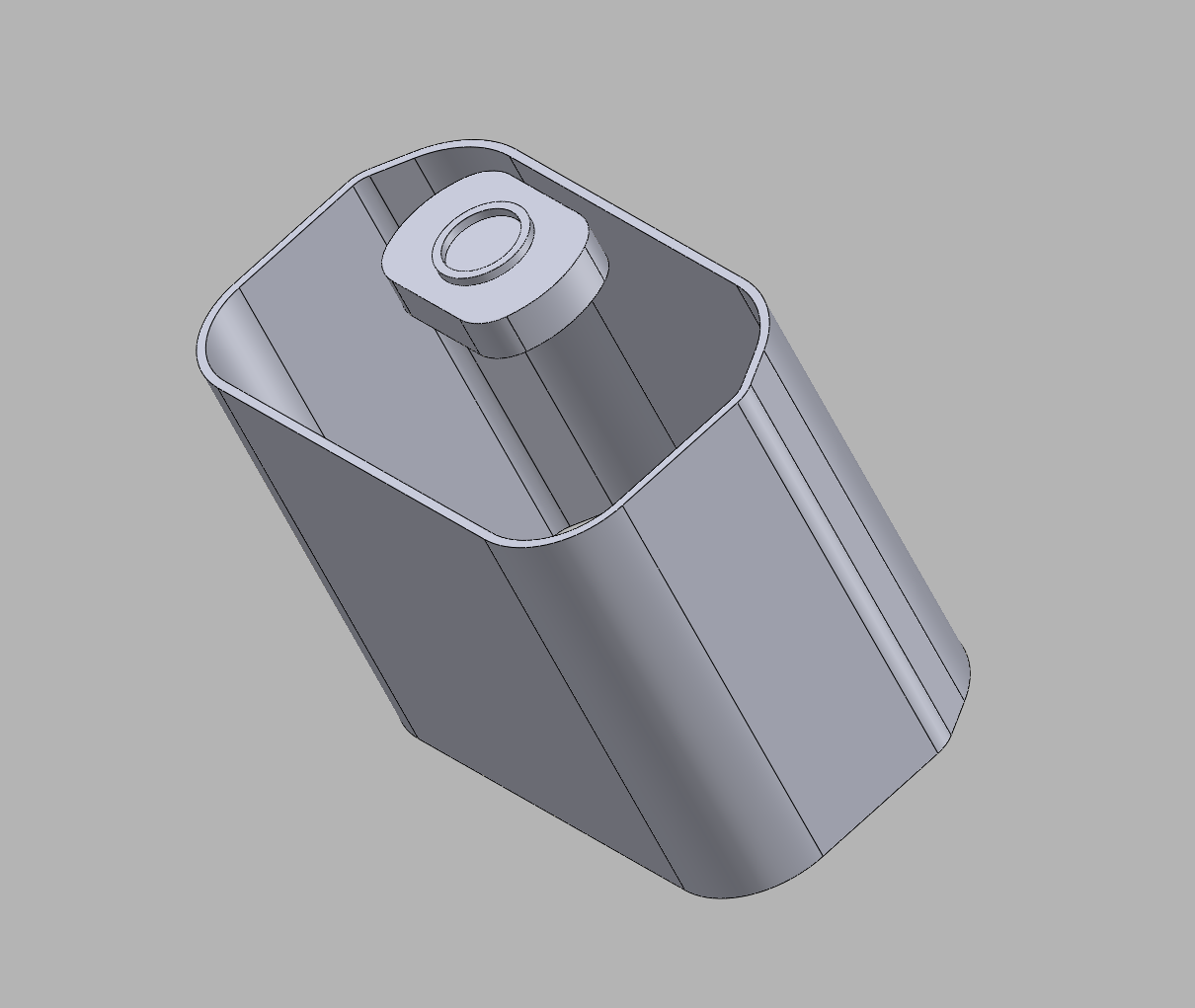

逆向建模stp图
