3C 精密设备金属冲压外壳三维检测
发布时间：2026-09-05
浏览数：7
- A +
- A
- A -

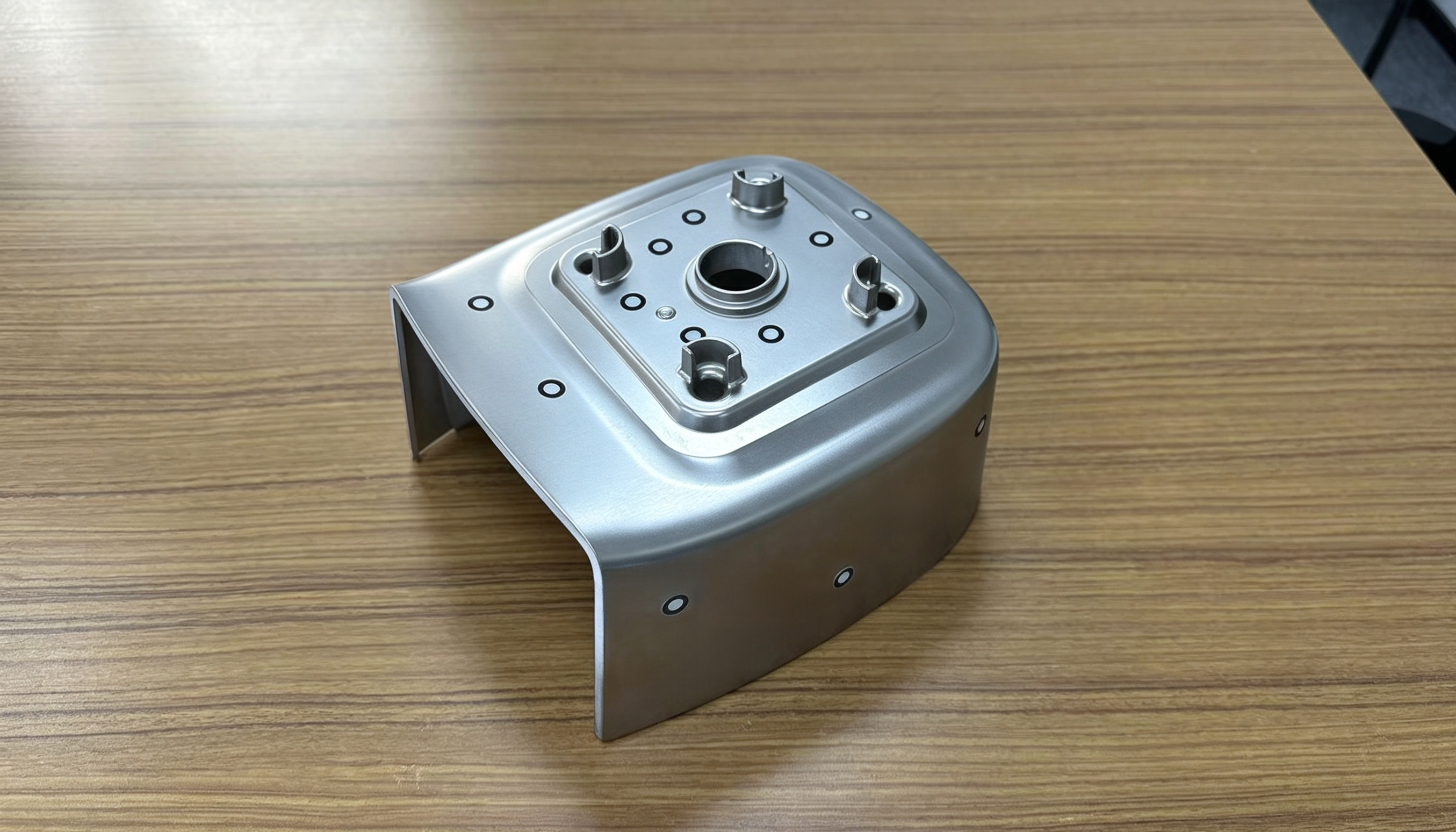

该工件为 3C 精密设备金属冲压外壳测试件，采用薄板金属冲压成型，U 型深腔结构，壳体顶面分布装配定位凸台与定位孔；主要用于设备外壳结构件开发验证，需要管控冲压回弹，保障批量装配精度。
面临问题
薄壁金属冲压产生回弹变形，复杂自由曲面，三坐标离散打点无法完整评估整体形变；需要同步检测曲面轮廓、定位凸台、装配孔的形位公差，传统检测耗时久。
解决方案

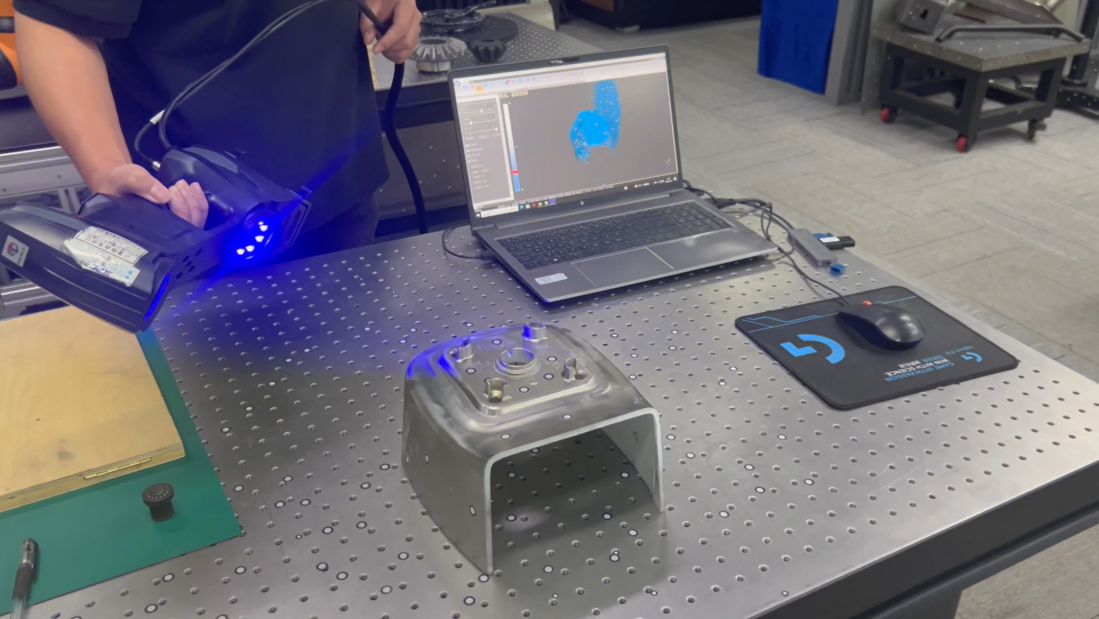

采用华朗全蓝激光三维扫描仪，光亮金属表面无需喷粉，420 万点 / 秒完成完整数据采集；输出点云、STL 数据，和原始 CAD 数模做色谱比对，可视化冲压回弹变形；一键输出曲面偏差、定位柱、装配孔形位公差检测报告；原本需要半天的全尺寸检测工作，现在仅需几分钟即可完成，并获取了更全面、更直观的检测数据。

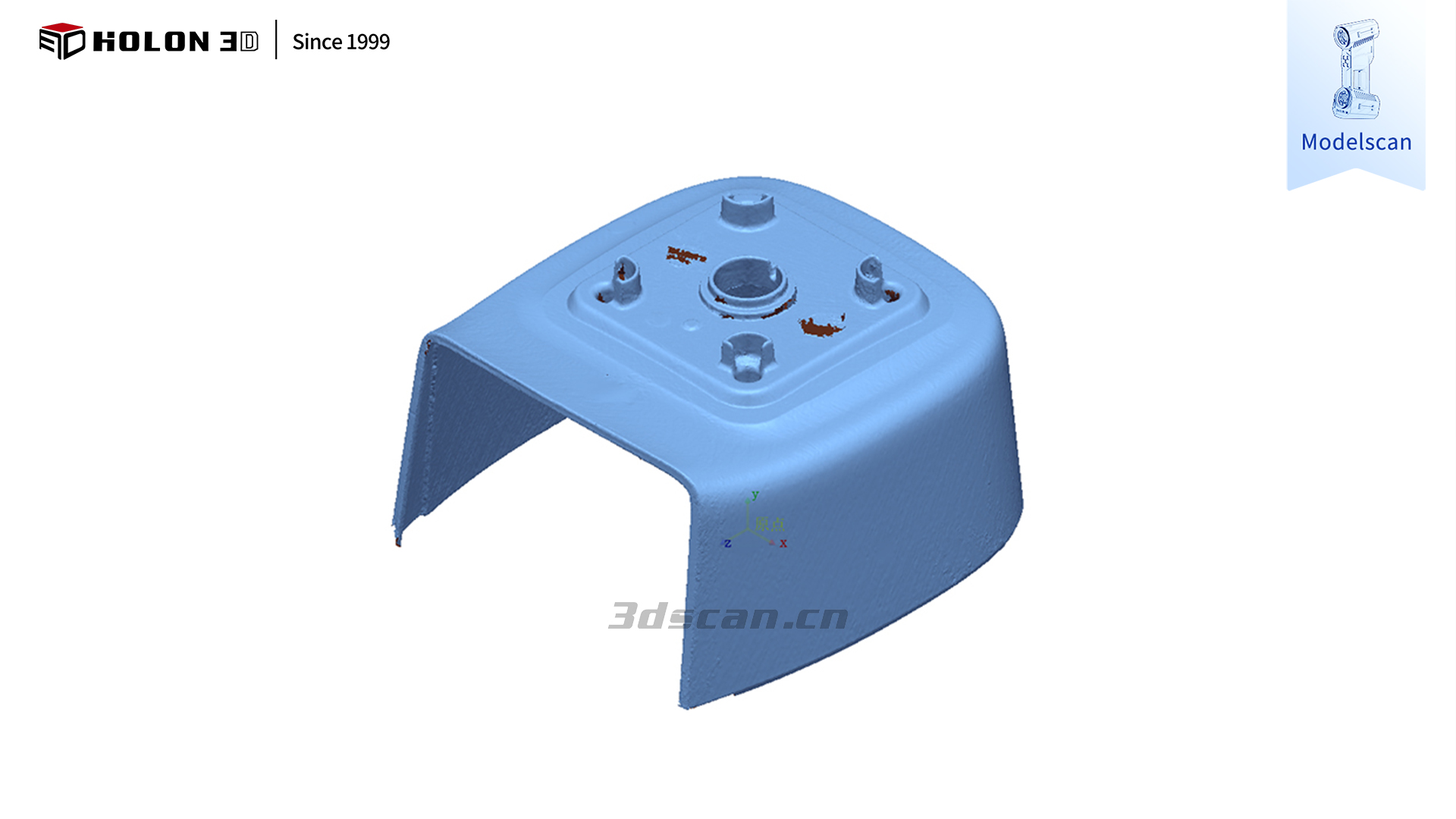

点云图

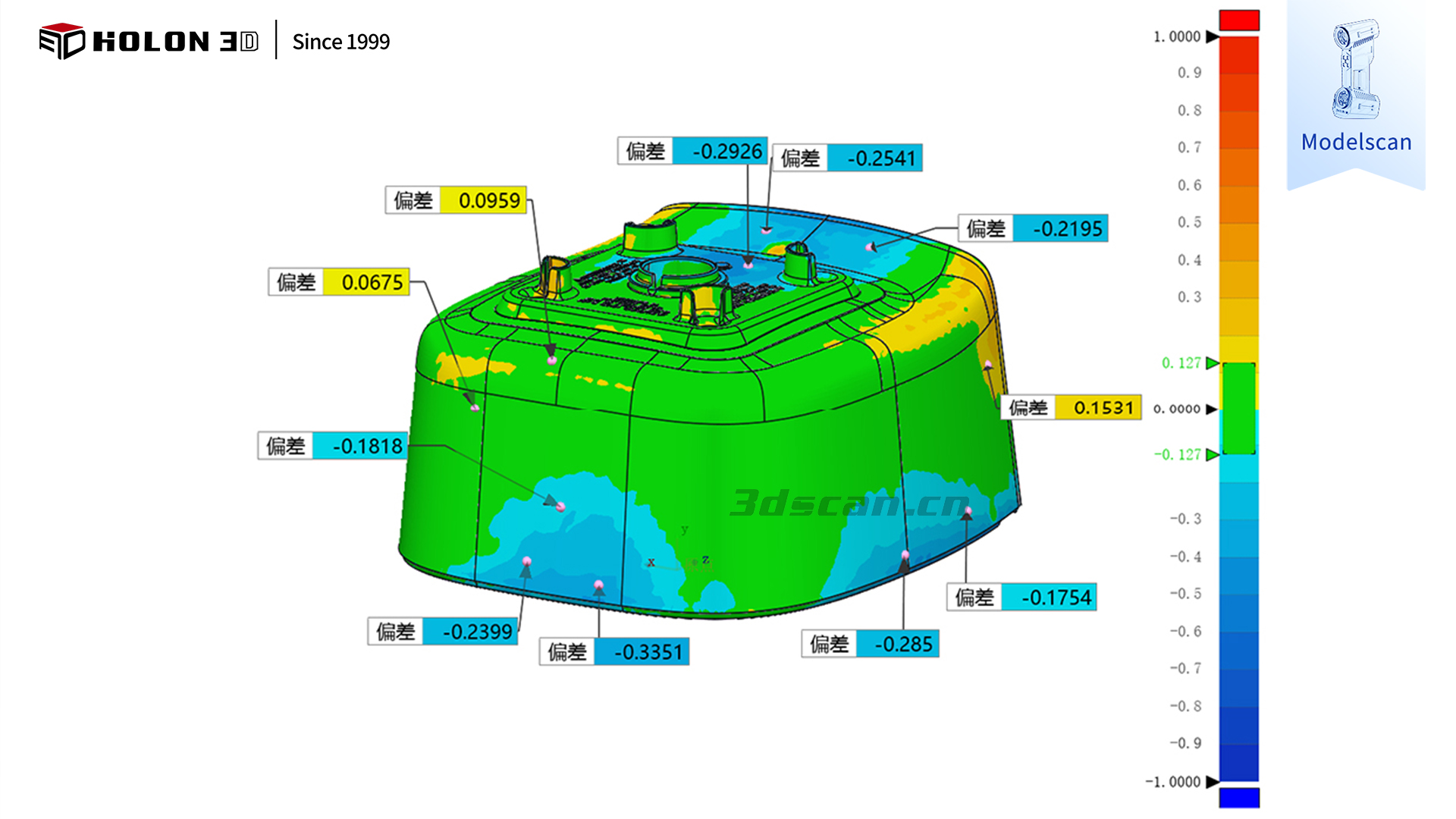

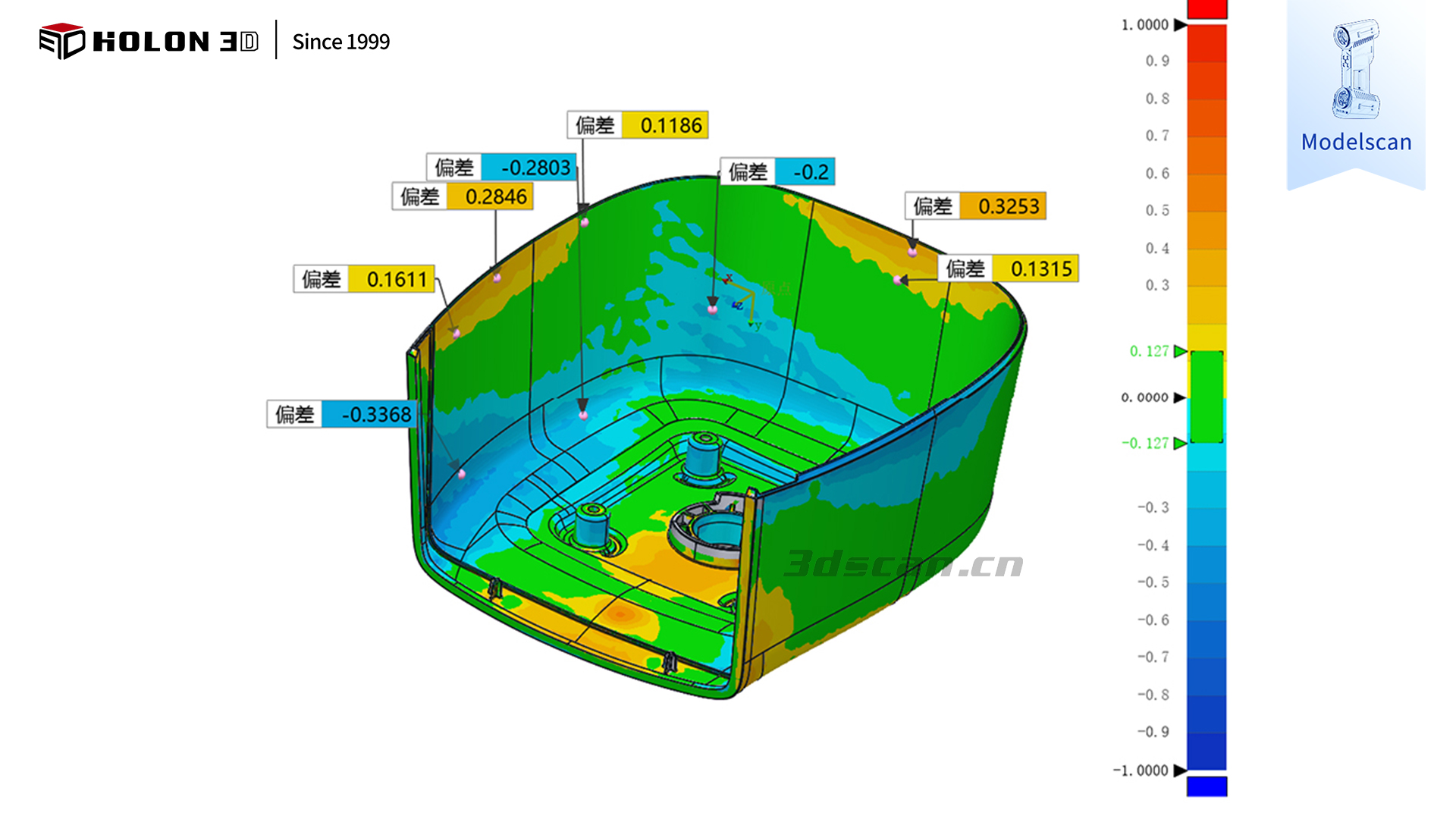

偏差色谱图

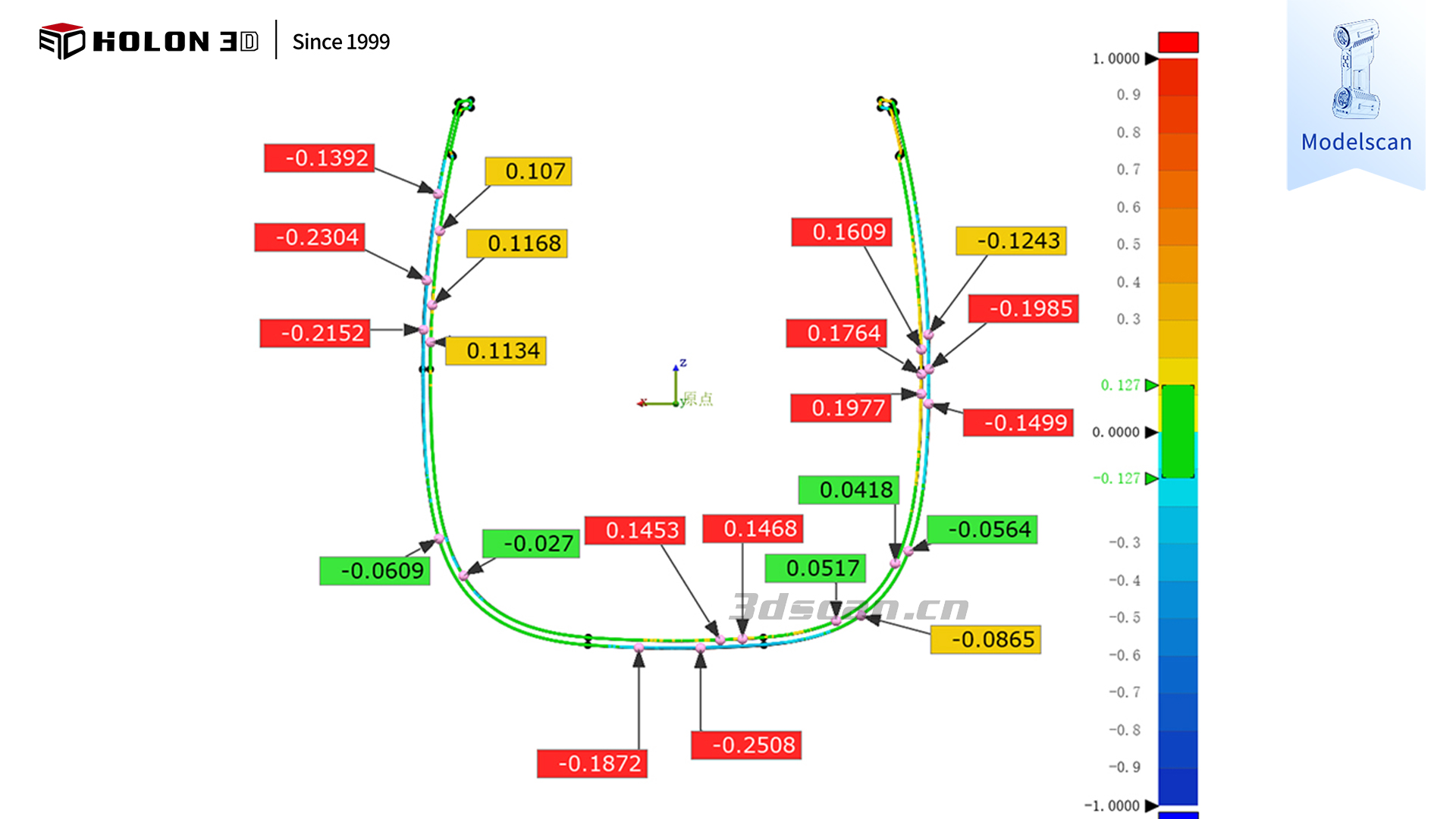

剖面图
