骨折接骨板的三维扫描与应用
发布时间：2025-05-30
浏览数：28
- A +
- A
- A -
接骨板作为骨折修复的关键医疗器械，其与骨骼的贴合精度直接影响骨折愈合效果和患者康复质量。传统制造工艺依赖经验设计与常规测量，难以精准匹配复杂多变的骨折部位形态，可能导致术后适配不良、愈合周期延长等问题频发。某团队了解到三维扫描技术后，欲引入先进的HOLON 3D三维扫描技术，为接骨板的精准化定制与质量优化开辟了全新路径。
实物图
面临问题
接骨板需适配不同患者的骨骼差异，传统设计难以满足个性化需求；常规测量手段无法精准捕捉骨骼表面细微起伏与骨折处复杂轮廓，导致接骨板与骨骼贴合度欠佳。此外，接骨板自身结构存在多处曲面和特殊固定点位，人工测量效率低、误差大，且无法获取全面数据用于优化设计，难以保障术后修复效果和患者恢复质量。

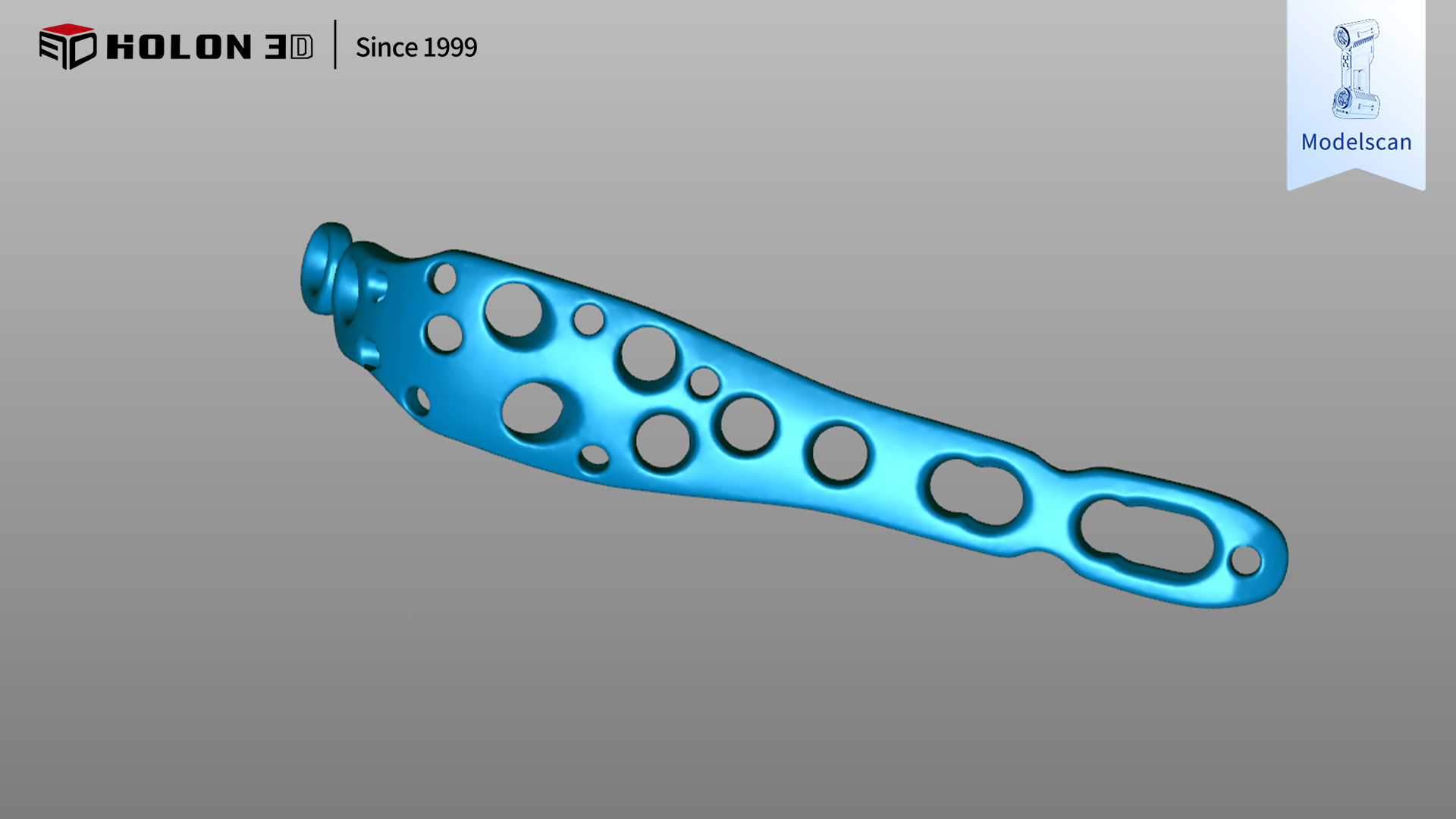

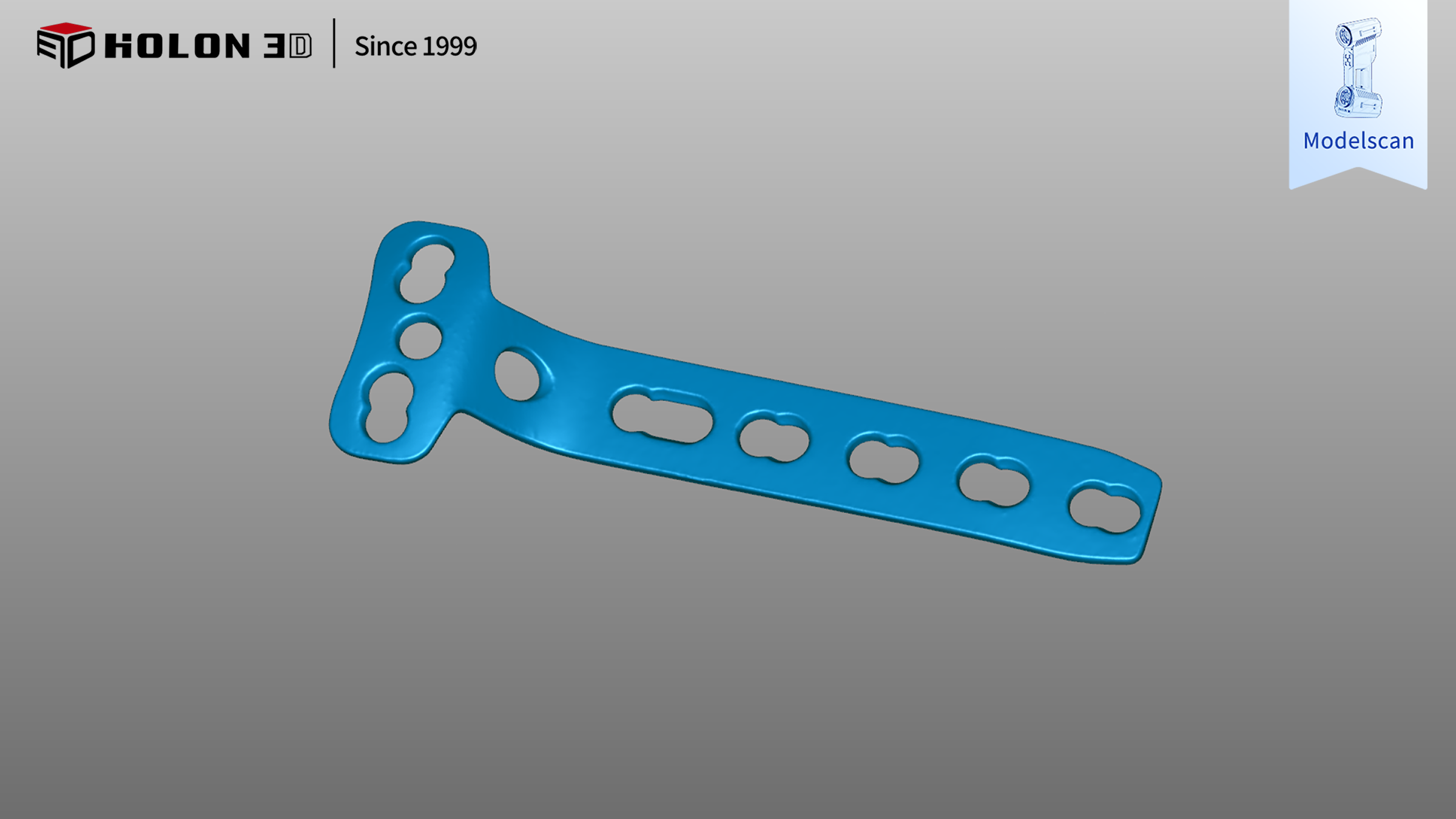

扫描数据图
扫描数据图
解决方案
采用Model 49 工业级三维扫描仪，通过全蓝光激光对接骨板进行高精度数据采集。该设备具备 0.02mm 的超高精度和每秒数百万次的点云采集速度，可快速、完整地获取接骨板的三维数据和细节特征。利用扫描数据可逆向设计优化接骨板的弧度设计，确保接骨板与骨折部位实现精准贴合。同时，通过三维扫描对接骨板成品进行质量检测，比对设计模型与实际产品的尺寸偏差，及时发现生产过程中的工艺缺陷，生成可视化质量报告。该方案不仅可以实现接骨板的精准化、个性化定制，还通过高效检测手段优化生产流程，为骨科医疗器械的高质量发展提供了有力支撑。

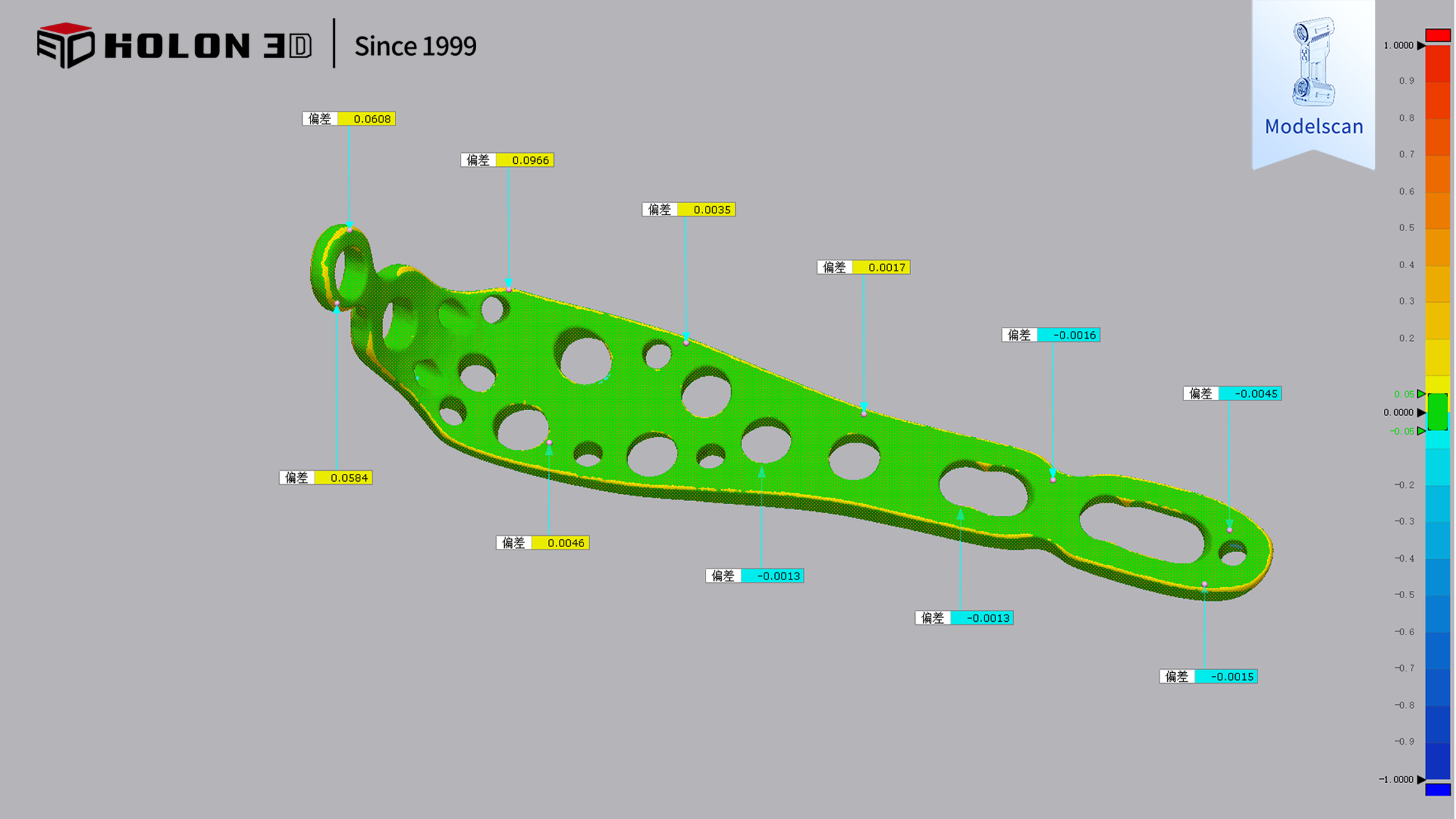

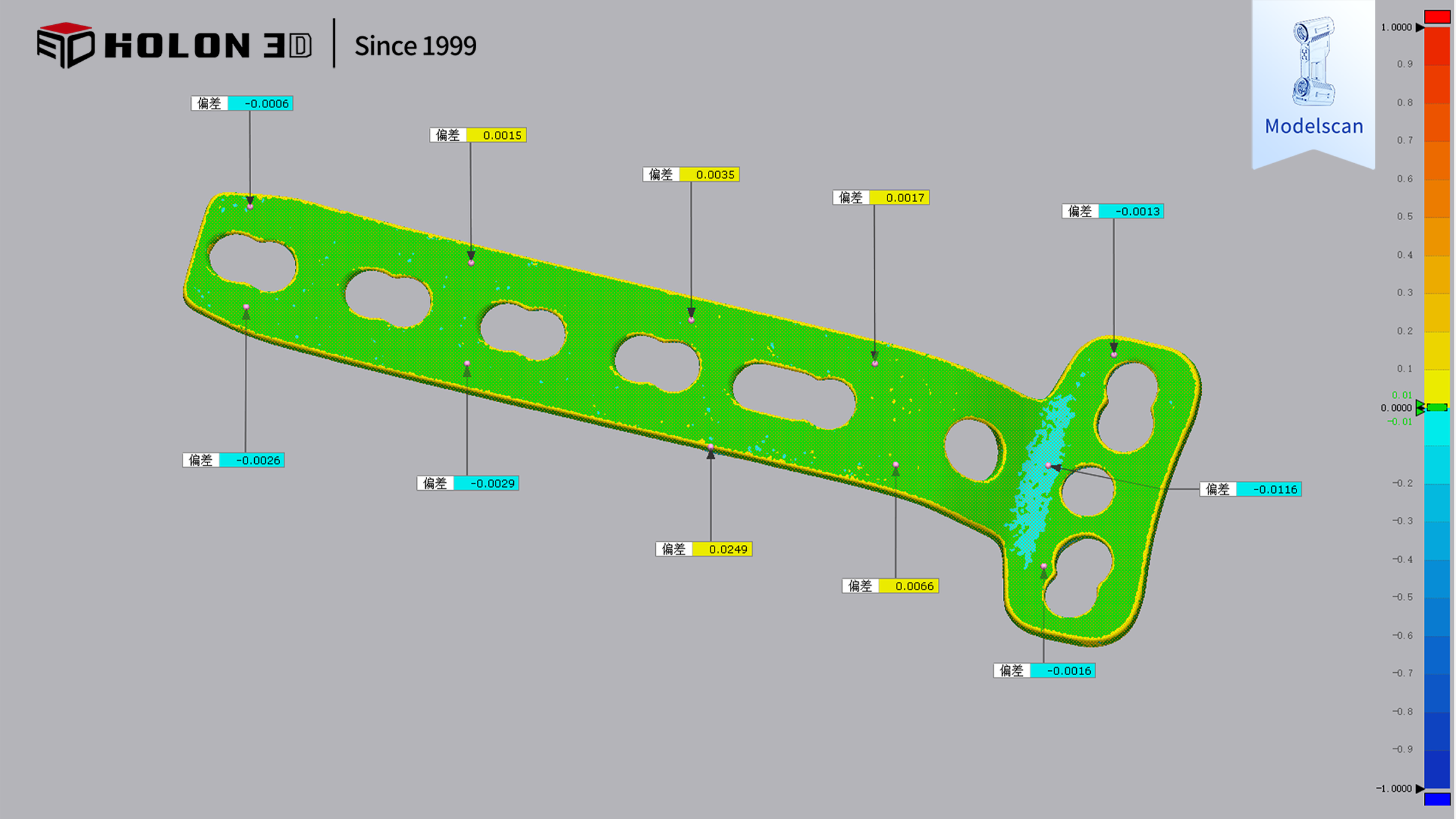

对比数据图
对比数据图
