曲轴是发动机、压缩机等设备中将往复运动转化为旋转运动的核心零件，其连杆颈相位角度、主轴颈同轴度、曲柄臂轮廓直接决定整机性能与寿命。在备件制造、国产化替代或老机型改进中，常面临图纸缺失的难题。我们通过三维扫描 + 逆向建模，实现了零件 1:1 的数字化还原，为后续加工、维修、批量复刻提供了完整的 CAD 数据支撑。

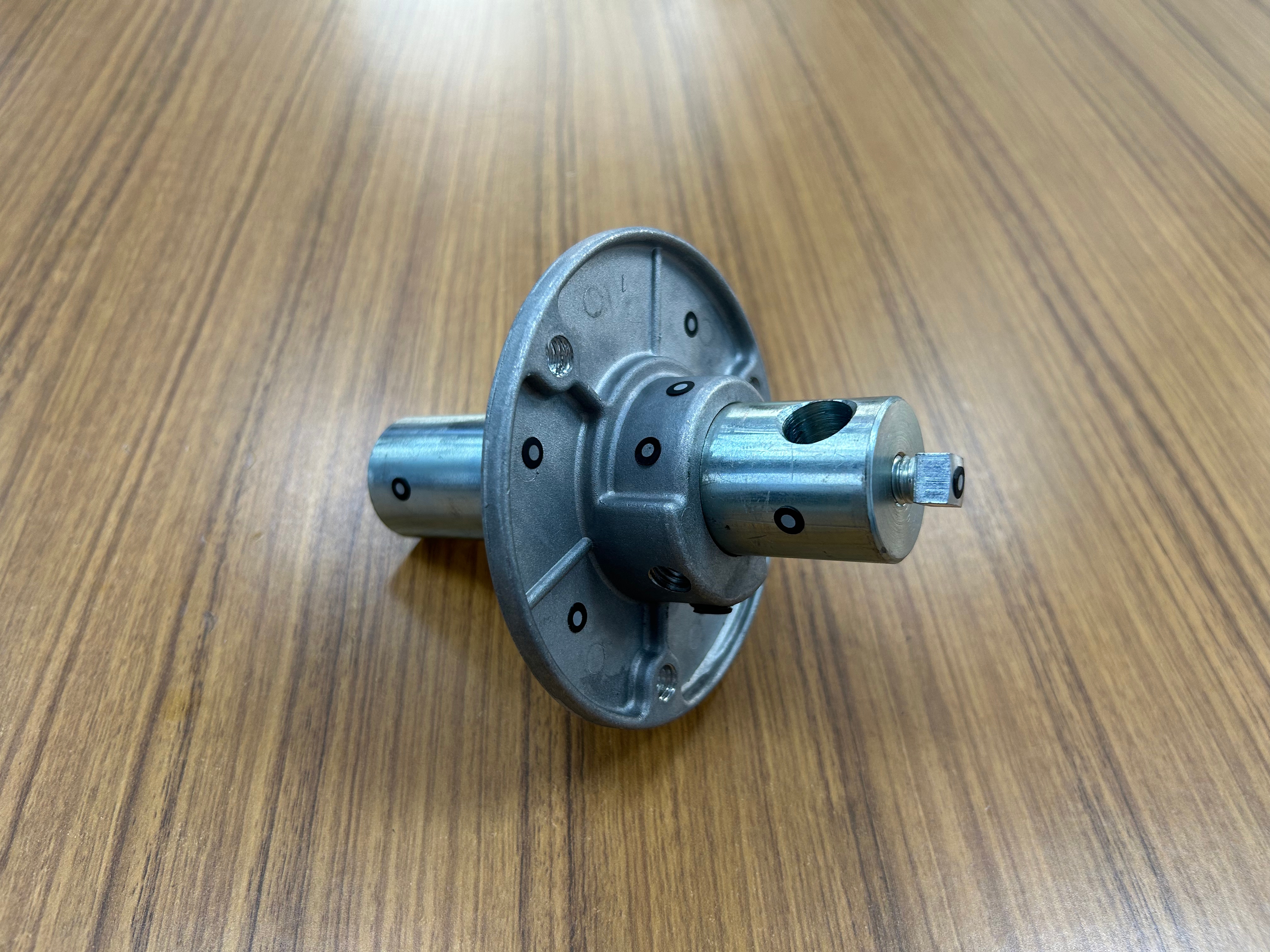

实物图
面临问题
曲轴结构复杂，靠卡尺、千分尺手工测绘，不仅效率极低，关键尺寸误差还会直接导致零件无法装配、设备运行异响甚至失效。

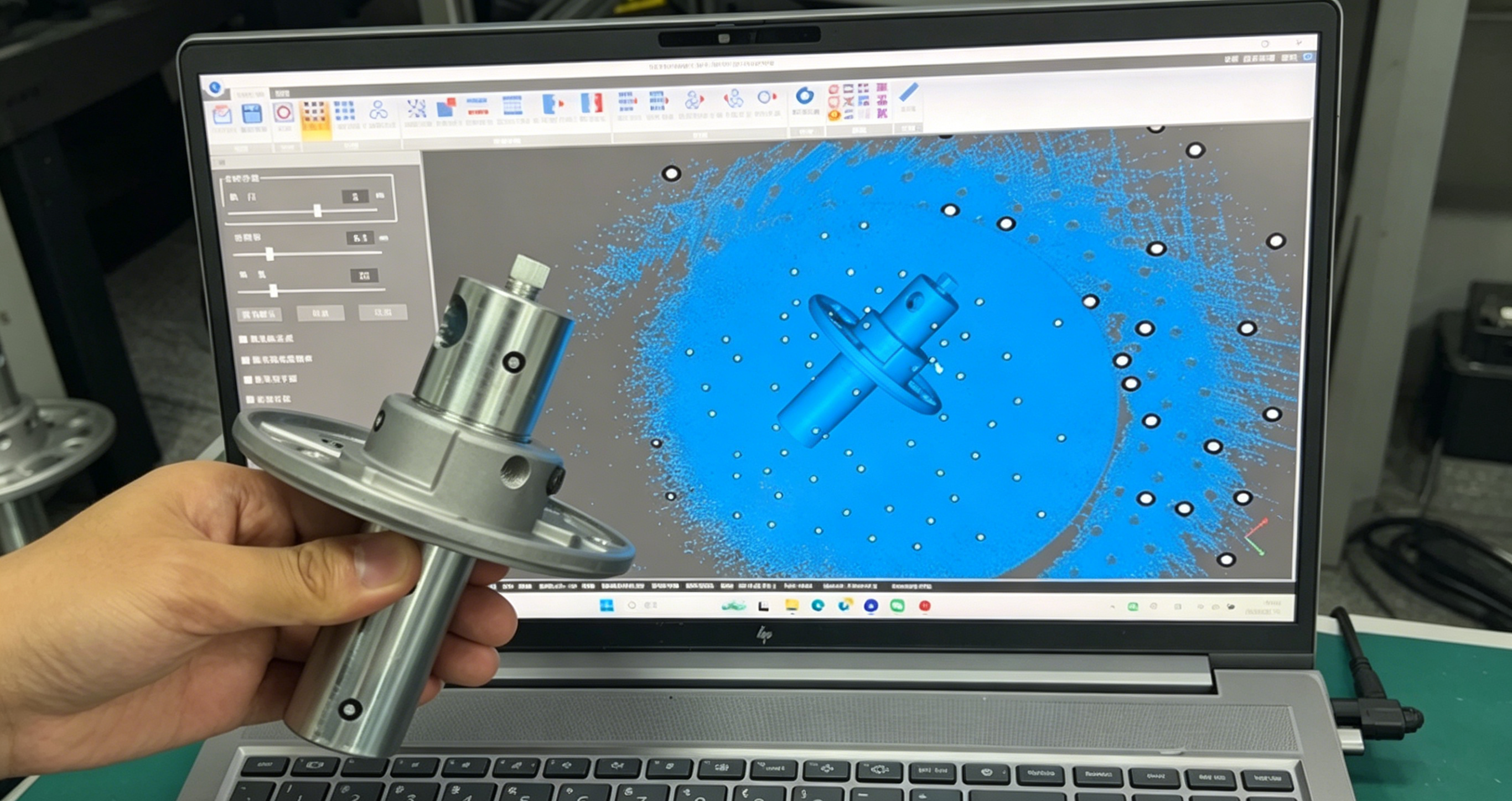

扫描图

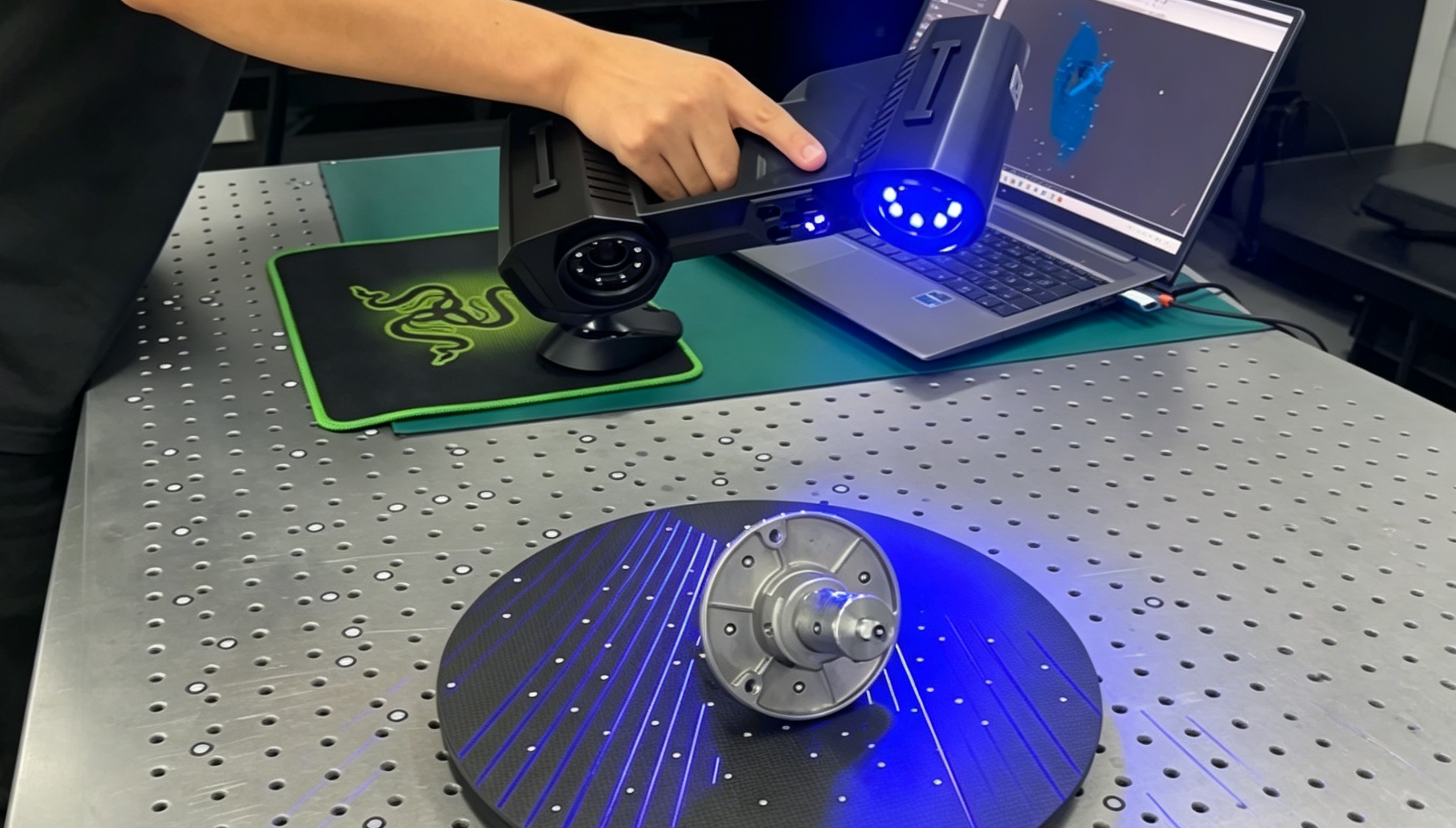

实物与扫描展示
解决方案
采用HOLON3D手持激光扫描仪对零件进行 360° 无死角扫描，扫描仪投射多束交叉激光线，几分钟内即可获取完整、密集的千万级点云数据，精度可达0.02mm，完整记录曲轴的每一个细微特征。将获取到的高精度的点云数据导入逆向软件进行建模，按照曲轴的实际设计意图，重建各部分结构，生成具有完整、可编辑修改的实体CAD模型。完成后的高精度CAD模型可输出为STEP/IGES等通用格式，无缝对接至CAM软件进行数控编程、夹具设计或CAE软件进行强度与模态分析，也可直接用于图纸归档与技术交流，彻底解决无图制造的难题。

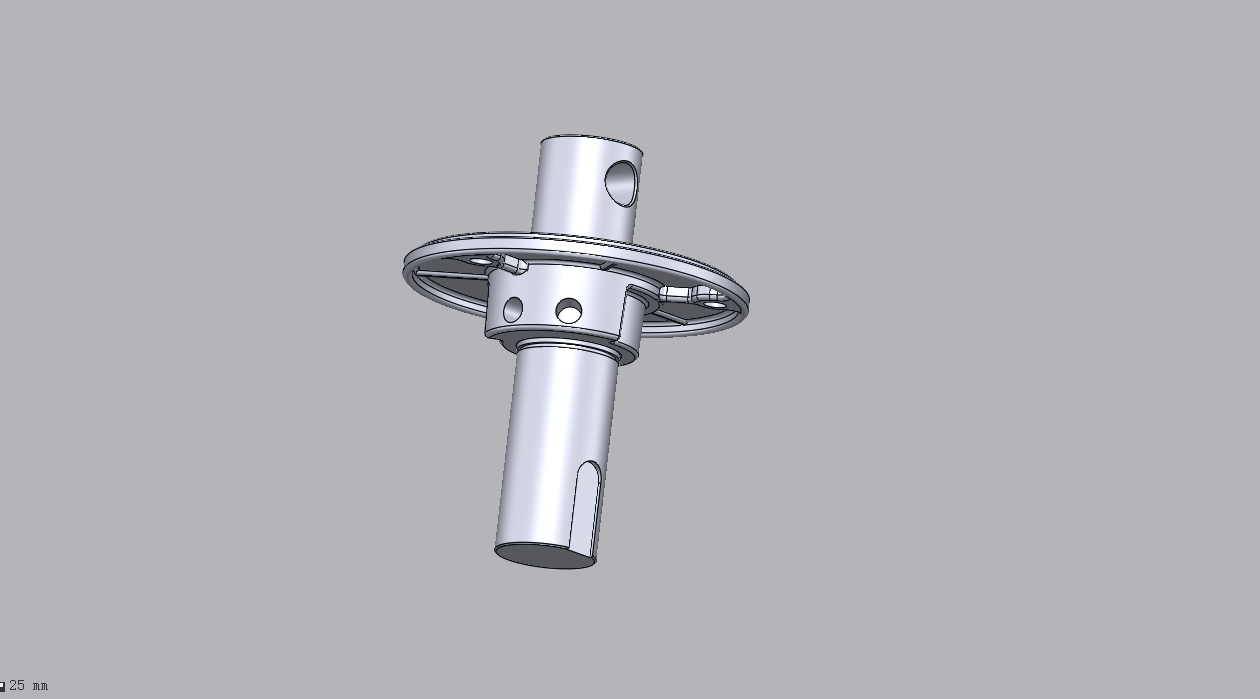

逆向建模图stp
