三角钣金支架三维扫描检测 & 逆向建模
发布时间：2026-06-06
浏览数：3
- A +
- A
- A -
红色三角钣金为汽油管道疏通清洗机高压水管卷盘安装支架，客户需逆向复刻 + 尺寸全检。HOLON3D工业三维扫描仪采集工件外形、圆孔、腰型槽、安装定位孔全维度数据，再逆向建模，输出标准三维数模，用于钣金冲压、下料量产。

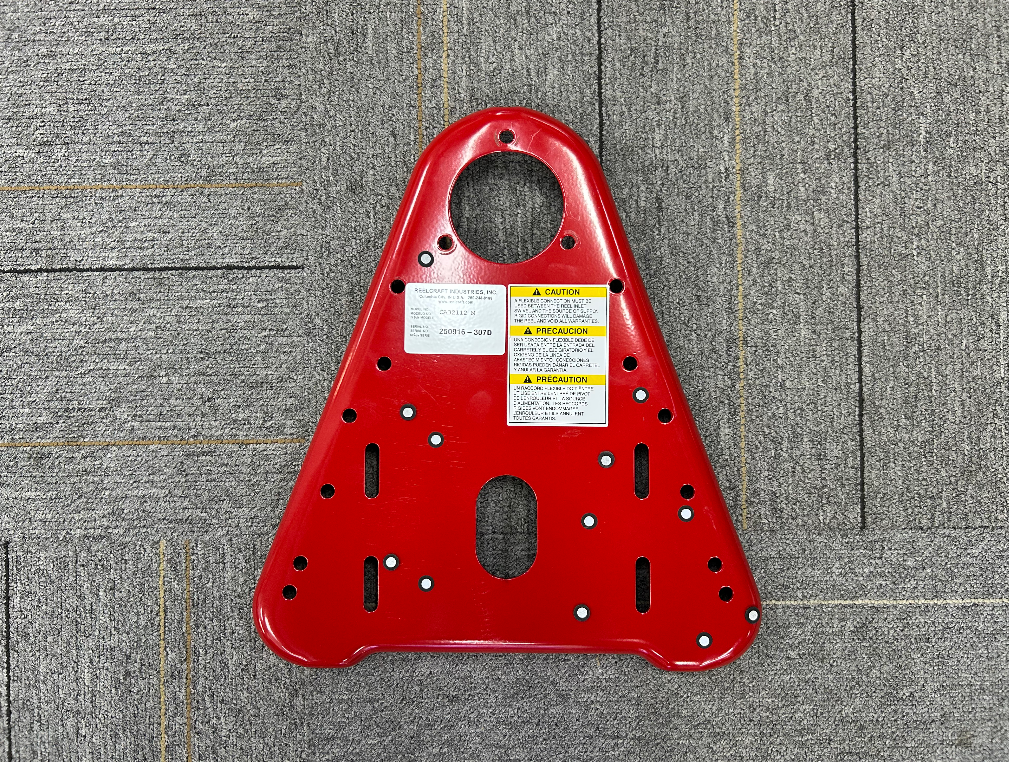

三角钣金支架实物图
面临问题
工件分布数十处圆孔、腰型槽，人工卡尺逐个测孔距效率低，累计尺寸误差大；钣金圆弧折弯边依靠肉眼 + 量具难以获取连续曲面参数，手绘模型和实物外形不符；手工制图仅能标注零散尺寸，无完整三维模型，后续改型优化需重新测绘。
解决方案
华朗三维工程师采用三维扫描仪获取支架外轮廓、所有安装孔、腰型槽、折弯曲面完整点云，无损保护漆面，快速完成数据采集。获取的点云数据去噪修整后拟合实体结构，精准还原孔径、孔间距、折弯弧度，导入逆向软件重新建模生成 STEP/IGS 通用加工模型。相比人工测绘，建模周期缩短 80%，建模精度满足钣金量产标准，实现无图纸零件快速批量复刻。

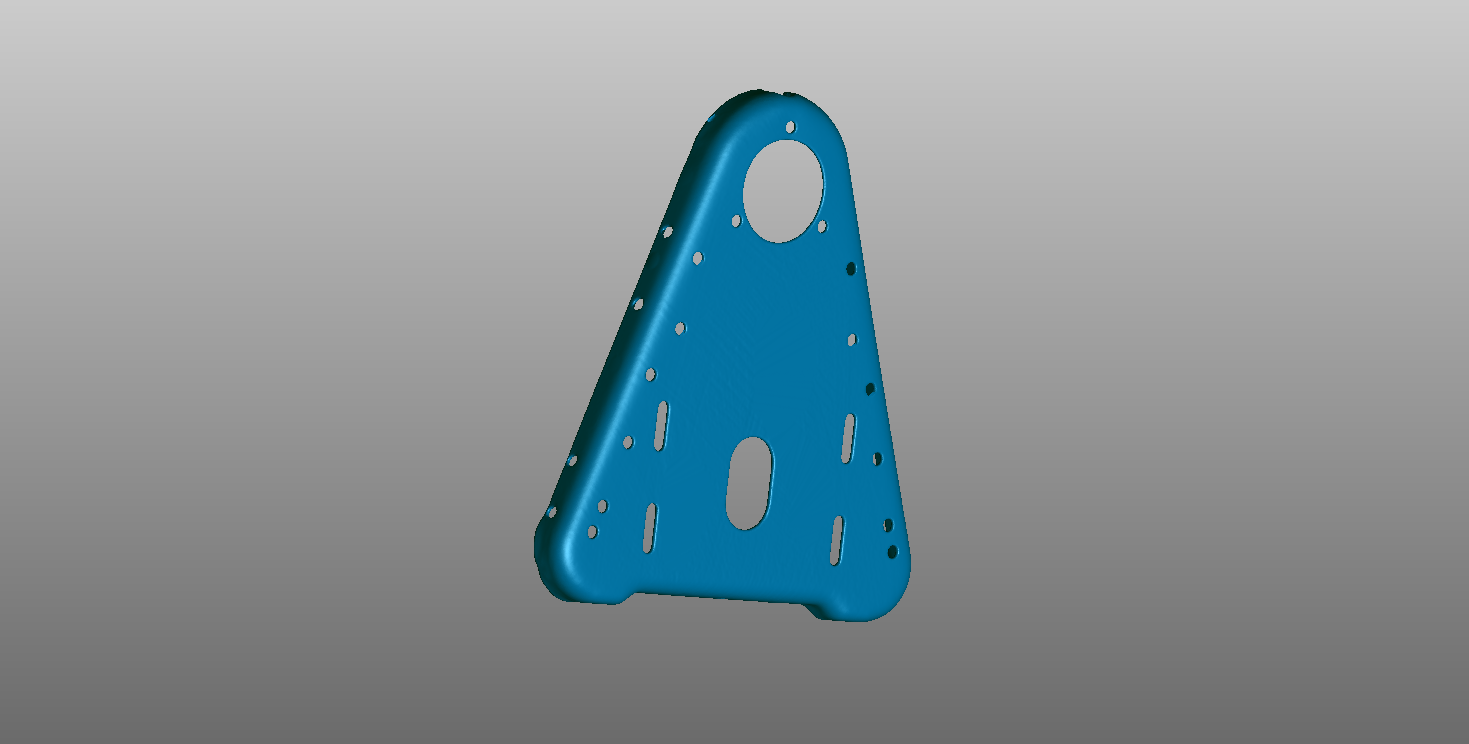

三角钣金支架stl图

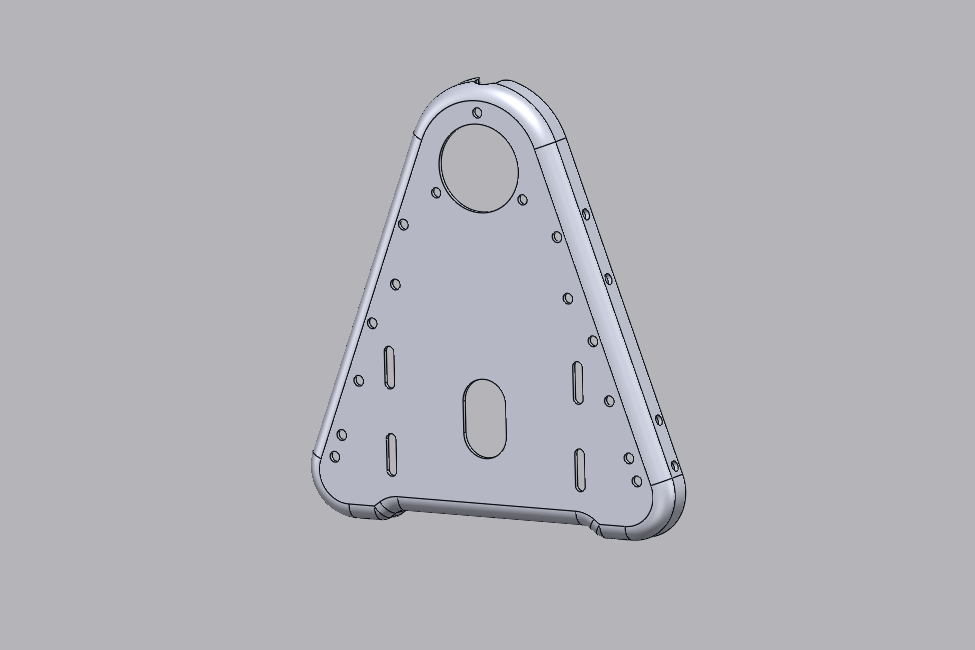

三角钣金支架stp图

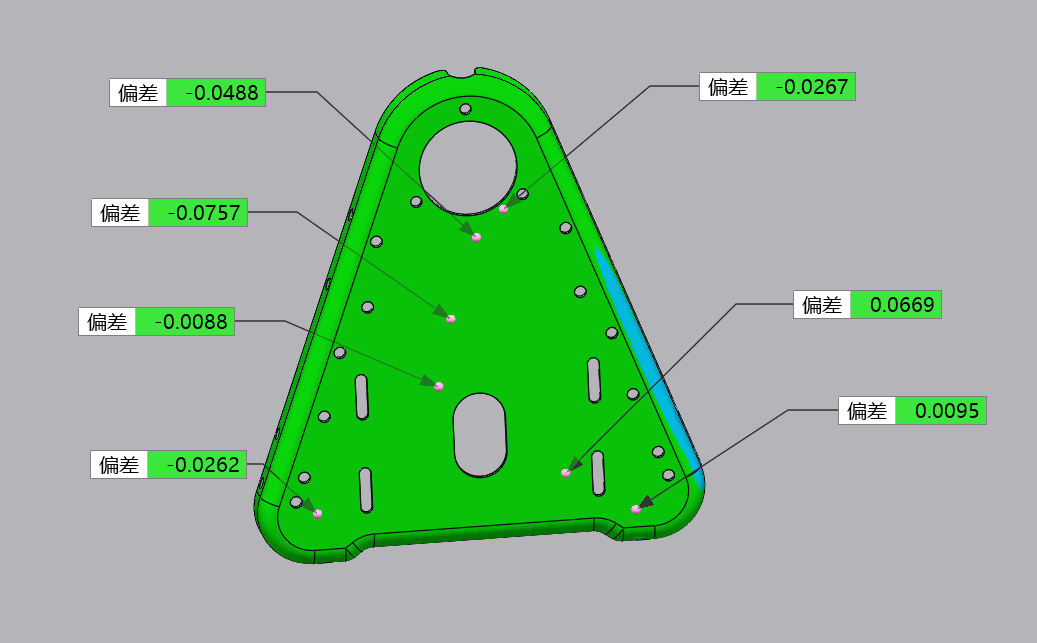

三角钣金支架偏差色谱图
