客户需要对这两款异型零部件的加工精度进行验证，传统的接触式三坐标测量效率低下，且难以深入复杂内腔。为寻求更高效的检测方式，客户找到华朗三维。技术团队采用手持式蓝光三维扫描仪，快速获取了工件的高精度三维点云数据，并通过与原始CAD模型进行3D对比，出具了直观的色谱偏差报告，成功帮助客户实现了加工精度的快速验证与质量管控。
面临问题
面对这两款复杂异型件，使用传统的三坐标需要逐点打点，面对密集的孔位和空间曲面，编程复杂且单件检测耗时极长，根本无法满足客户对高效批量检测的需求。零件内部包含较深的型腔和交叉孔位，接触式测头难以触及，极易产生测量盲区。若仅凭卡尺或检具，又无法精准测量空间曲面的轮廓度及孔位的相对位置度，无法全面验证加工精度。
解决方案

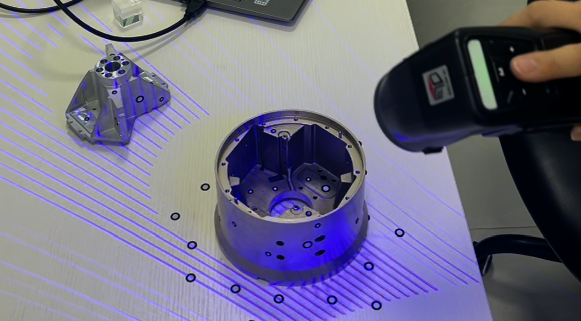

采用华朗三维手持式蓝光3D扫描仪，利用其非接触、高精度的特性，工程师仅需数分钟即可完成对这两款异型件内外表面的全方位扫描，精准捕捉了深腔内壁、细微孔位及复杂曲面的完整点云数据，检测效率较传统CMM提升数十倍。

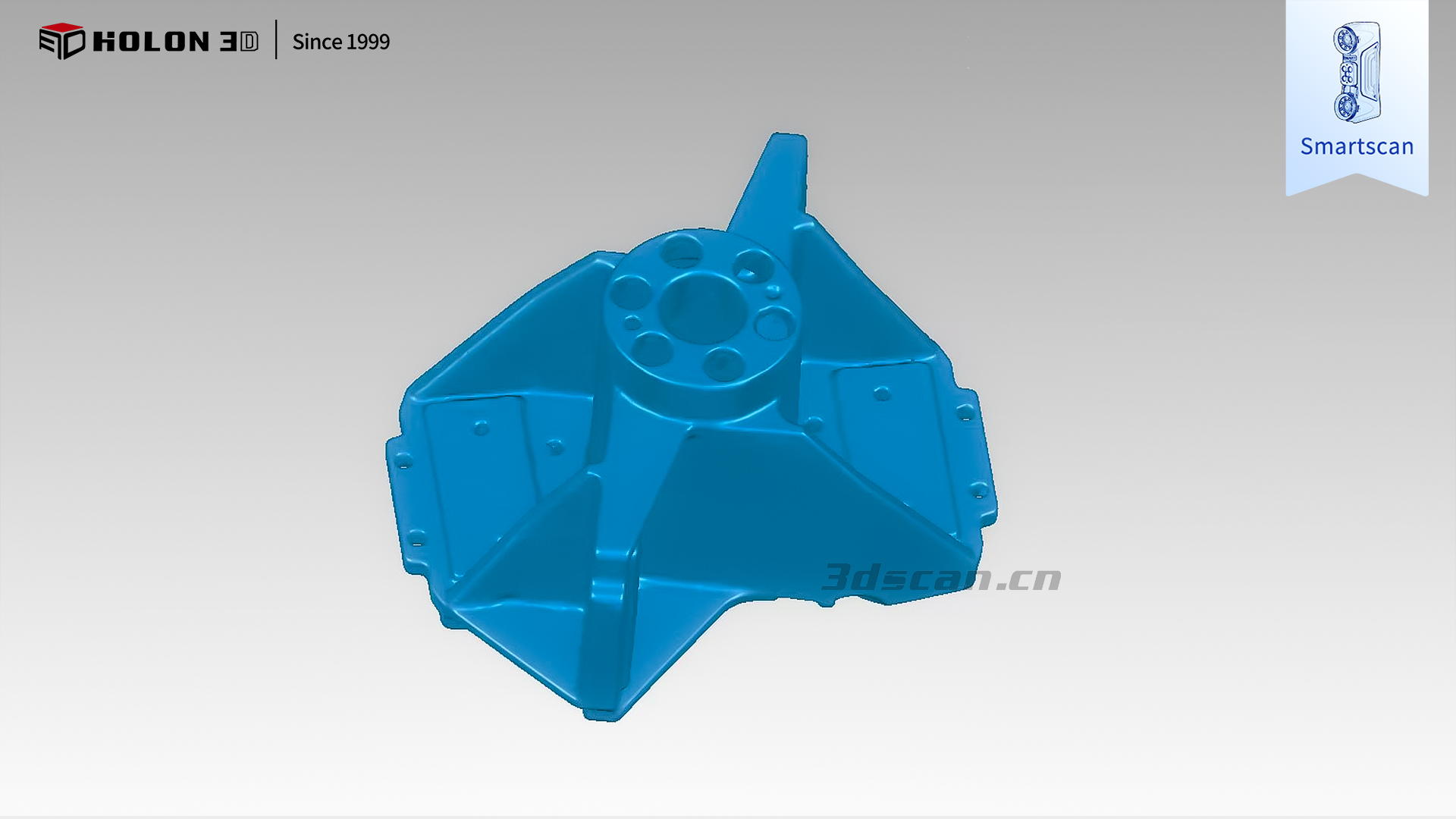

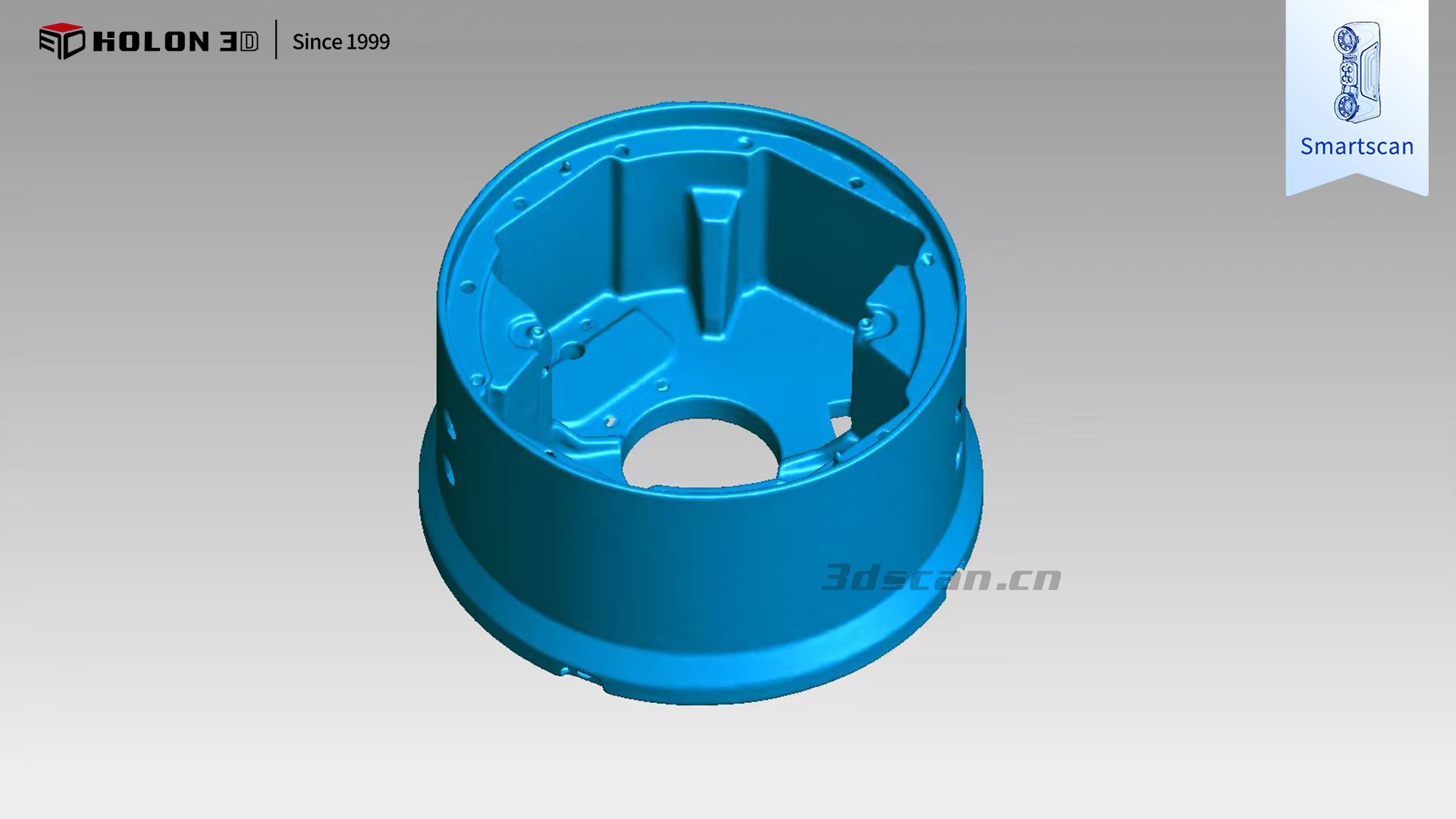

扫描数据
色谱偏差图直观呈现加工偏差，一键输出专业的全尺寸检测报告。通过高精度的检测报告，客户不仅快速验证了这两款零件的加工精度，还精准定位了CNC加工过程中的薄弱环节，为后续的刀具路径优化和工艺参数调整提供了可靠的数据支撑。

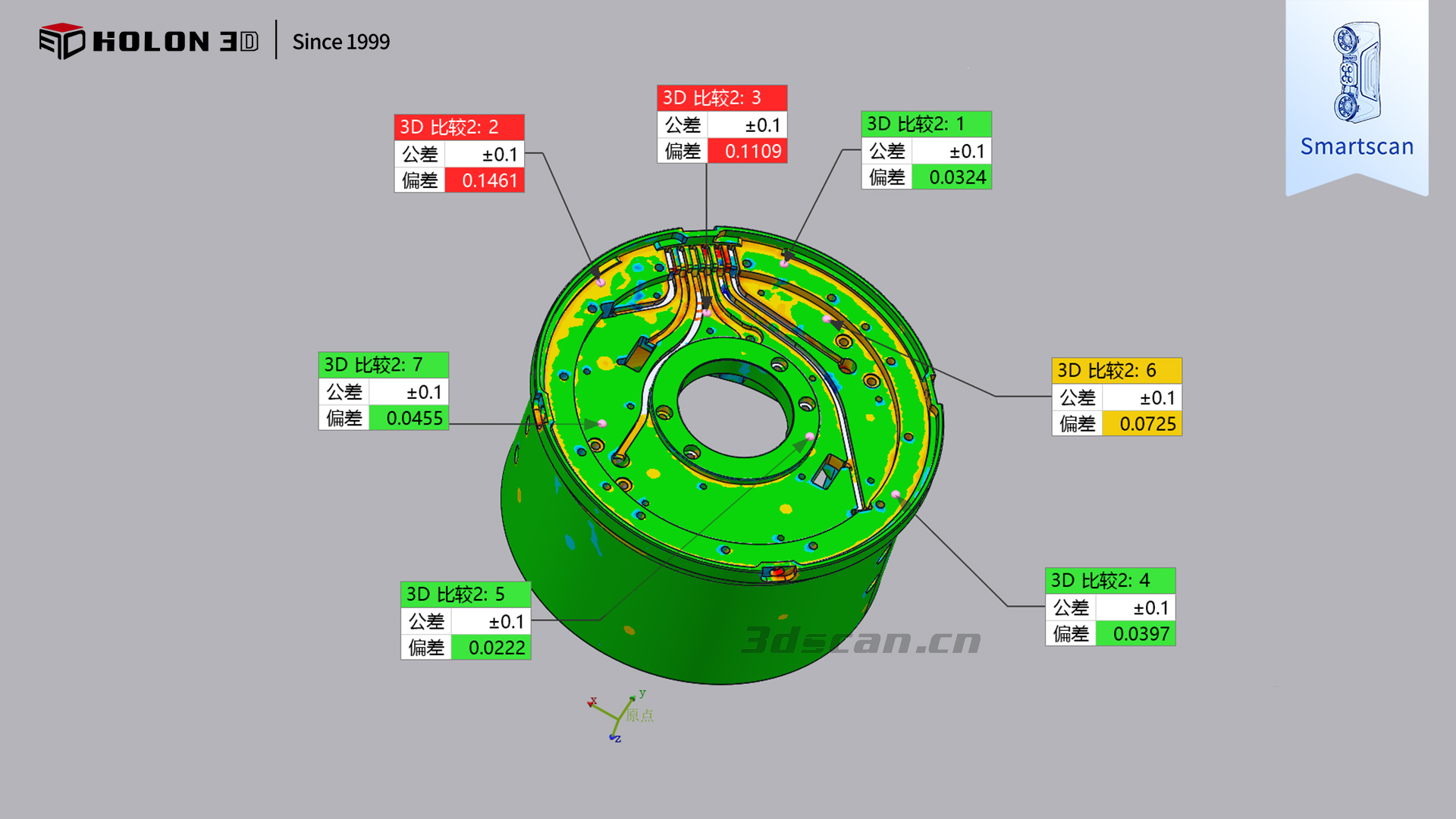

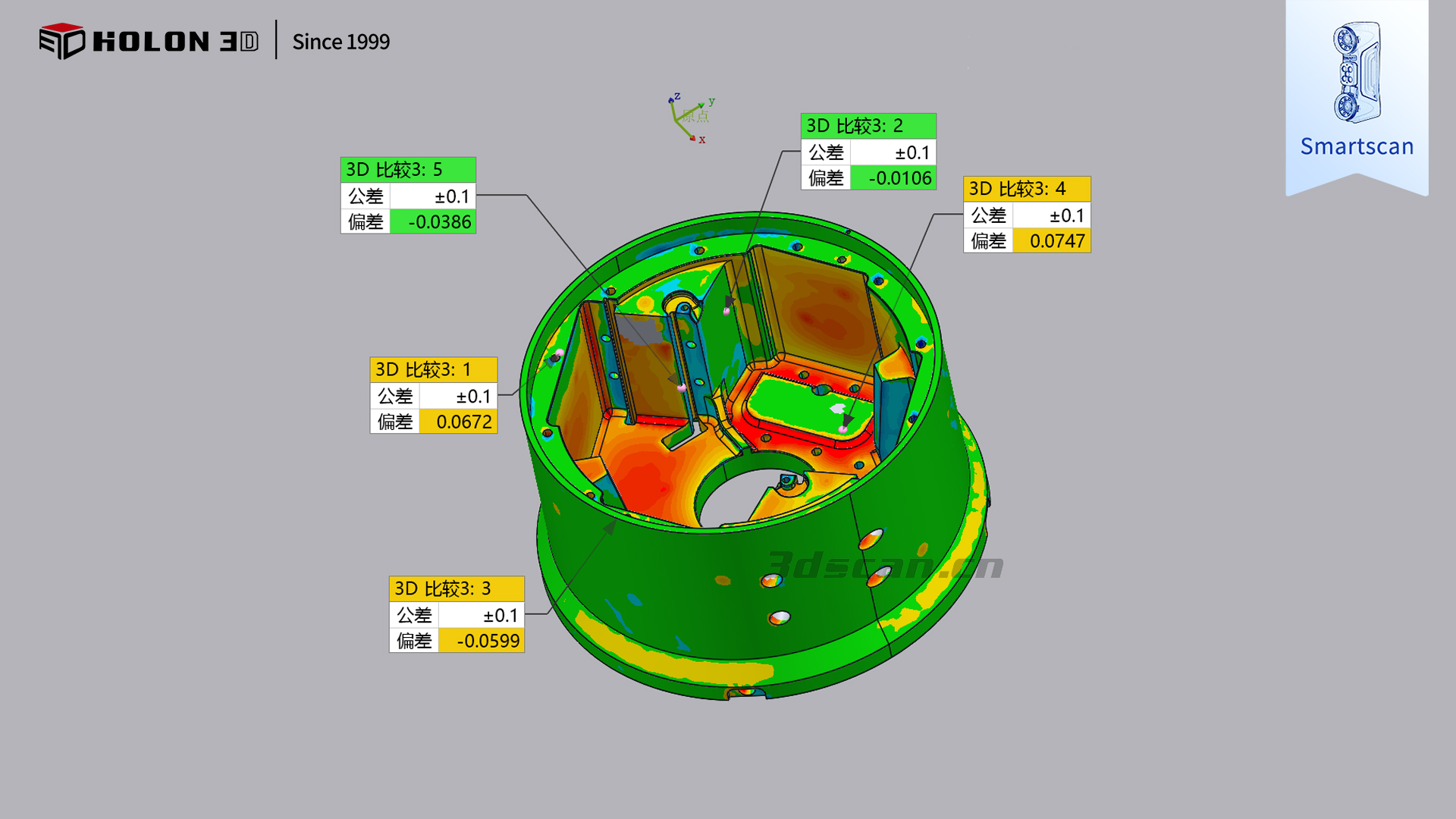

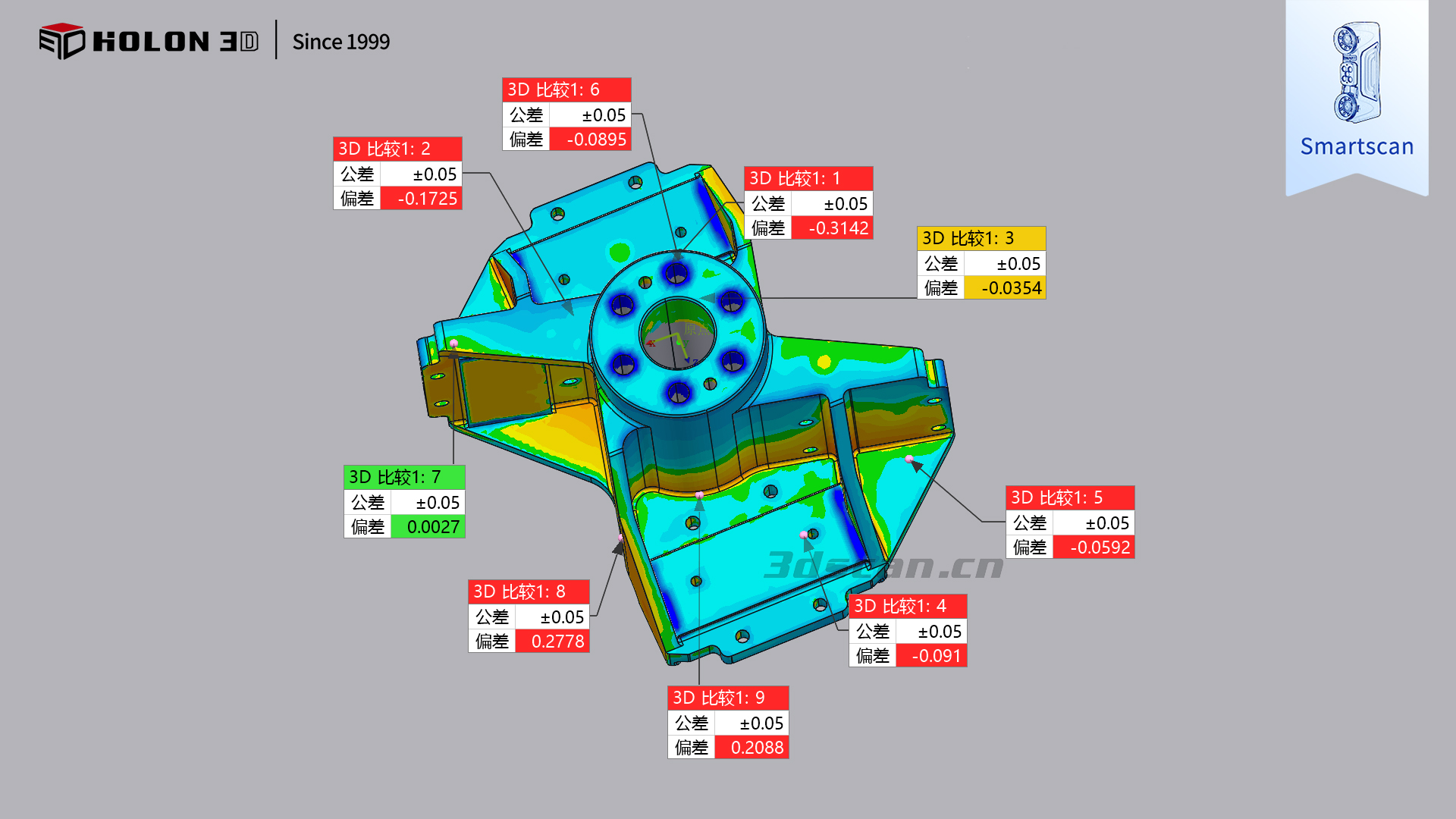

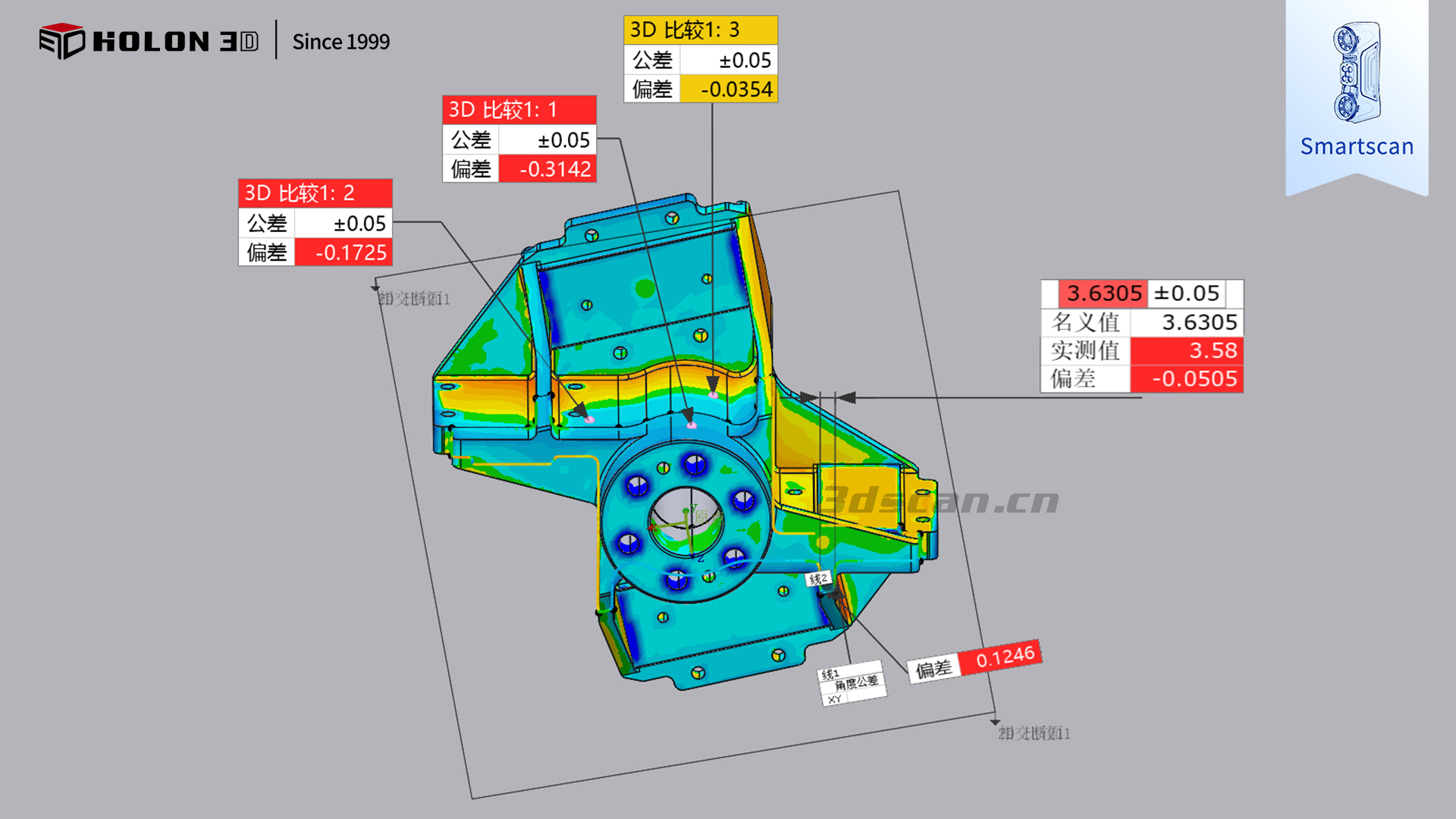

偏差色谱图
