模具是“工业之母”，其精度直接决定最终产品的质量与一致性。在模具的制造与试模阶段，快速、准确地检测型腔、型芯的尺寸偏差，是缩短开发周期、降低修模成本的关键。本案例将展示华朗三维扫描仪在数分钟内完成一套精密模具的全尺寸3D检测，使修模效率得到显著提升。
面临问题
模具结构复杂，型腔曲面多样。若使用三坐标逐点测量，单次检测通常需要数小时，效率低，拖慢试模节拍。而且传统的检测报告很难直观地展示出模具的真实变形区域与偏差趋势，导致设计、加工、检测人员之间沟通不畅，修模方向不明确。

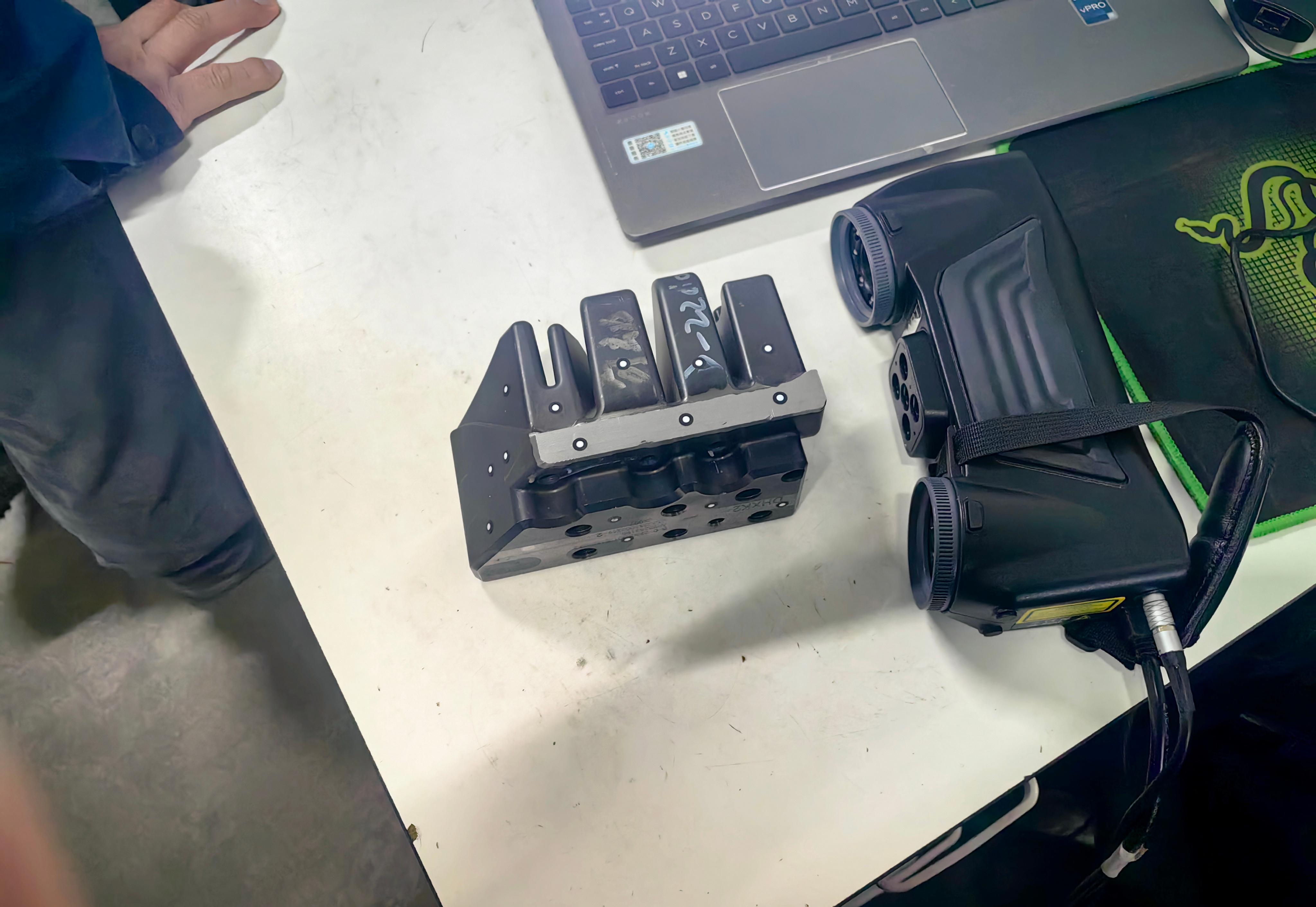

实物图
解决方案
华朗三维工程师带着自研的手持式三维扫描仪来到客户现场，快速扫描模具型腔、型芯及分型面。设备多束交叉激光线能够快速获取数百万个高精度点云数据，在3分钟内捕获整个模具的物理形态，将扫描获取的3D点云数据与原始数模自动比对分析，生成直观的三维色谱图——绿色区域为合格，红色/蓝色区域为超差，让模具的磨损、变形等缺陷一目了然，彻底告别“盲人摸象”式的检测。检测完成后，软件能一键生成包含3D色谱图、关键尺寸、形位公差分析和截面比对等详细数据的检测报告。这份直观、详尽的报告可直接用于指导后续的修模工作，确保每次修改都有据可依，精准高效。

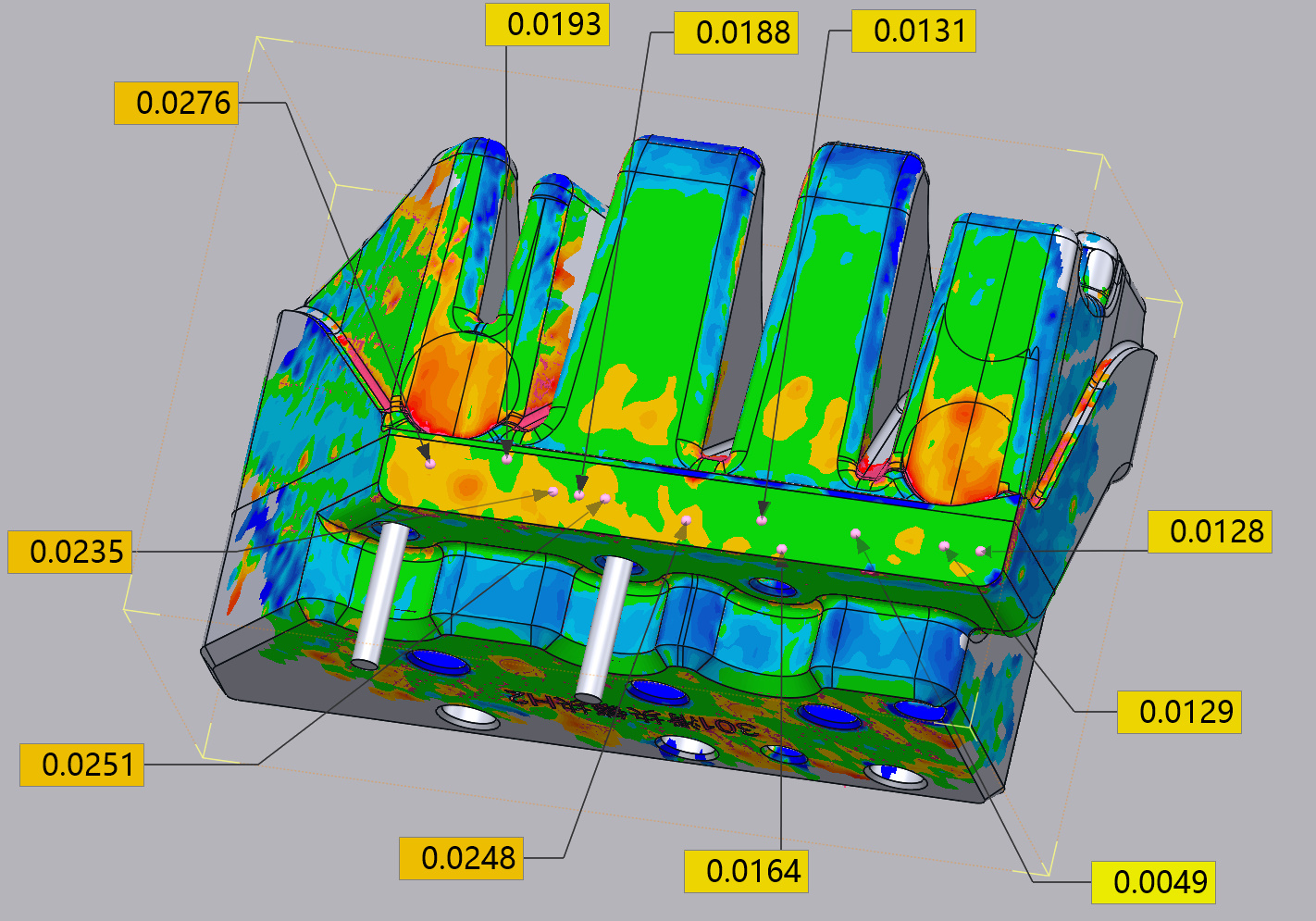

偏差色谱图
