汽车车门框作为车身关键装配部件，其尺寸精度与结构完整性直接决定车门的闭合密封性、装配贴合度及整车安全性。客户需对该汽车车门框进行三维扫描，获取高精度、完整的三维数据，通过与原始模型比对生成三维检测色谱图，借助色谱图直观量化边缘轮廓、安装孔位、曲面弧度等关键部位的误差分布，以此科学判断车门框是否合格。由于客户对扫描精度、数据完整性要求极高，且需要适配车间等多样化检测场景，传统测量方式难以满足需求，因此选择 HOLON 3D Model 49 手持式全蓝激光工业级三维扫描仪，为汽车车门框的精准质量检测提供高效可靠的数字化支撑。
车门正面图

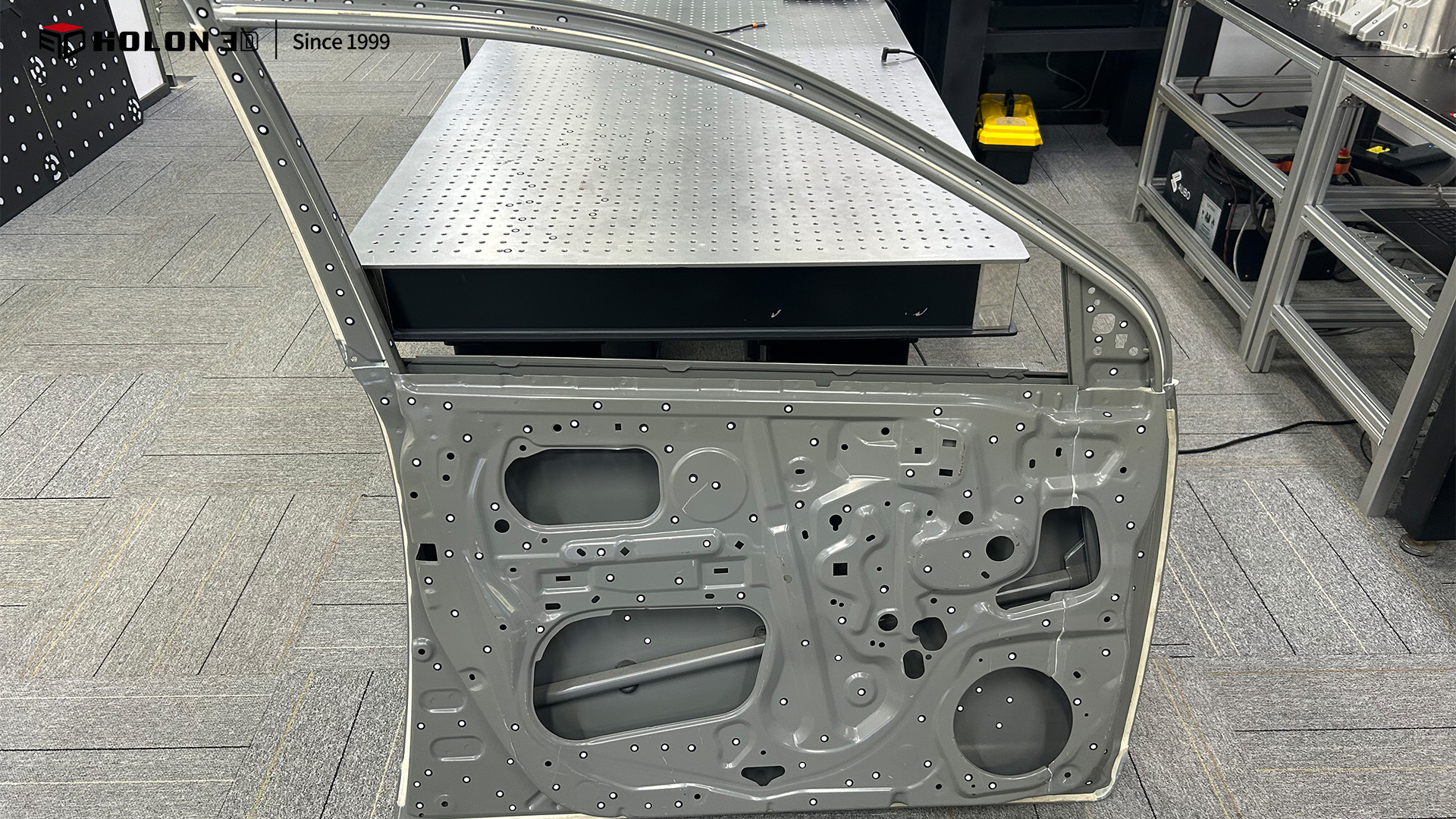

车门反面图
汽车车门框呈不规则框体结构，包含复杂的曲面、折边及密集的安装孔位，传统局部点位测量工具（如卷尺、卡尺）无法覆盖全表面，难以获取完整三维数据，导致三维检测色谱图缺乏全面数据支撑，无法精准反映整体误差分布；车门框的曲面弧度、安装孔位公差、折边角度等关键指标对精度要求严苛，传统测量工具难以精准捕捉这些细微尺寸变化，易造成数据偏差，影响误差判断的准确性；接触式测量不仅效率低下，操作中还可能因受力导致车门框轻微变形，或刮伤表面涂层，进一步影响检测结果真实性；同时，传统测量方式受场景约束明显，无法灵活应对车间流水线、仓储抽检等不同环境下的高效检测需求，严重制约质量管控效率与生产进度。

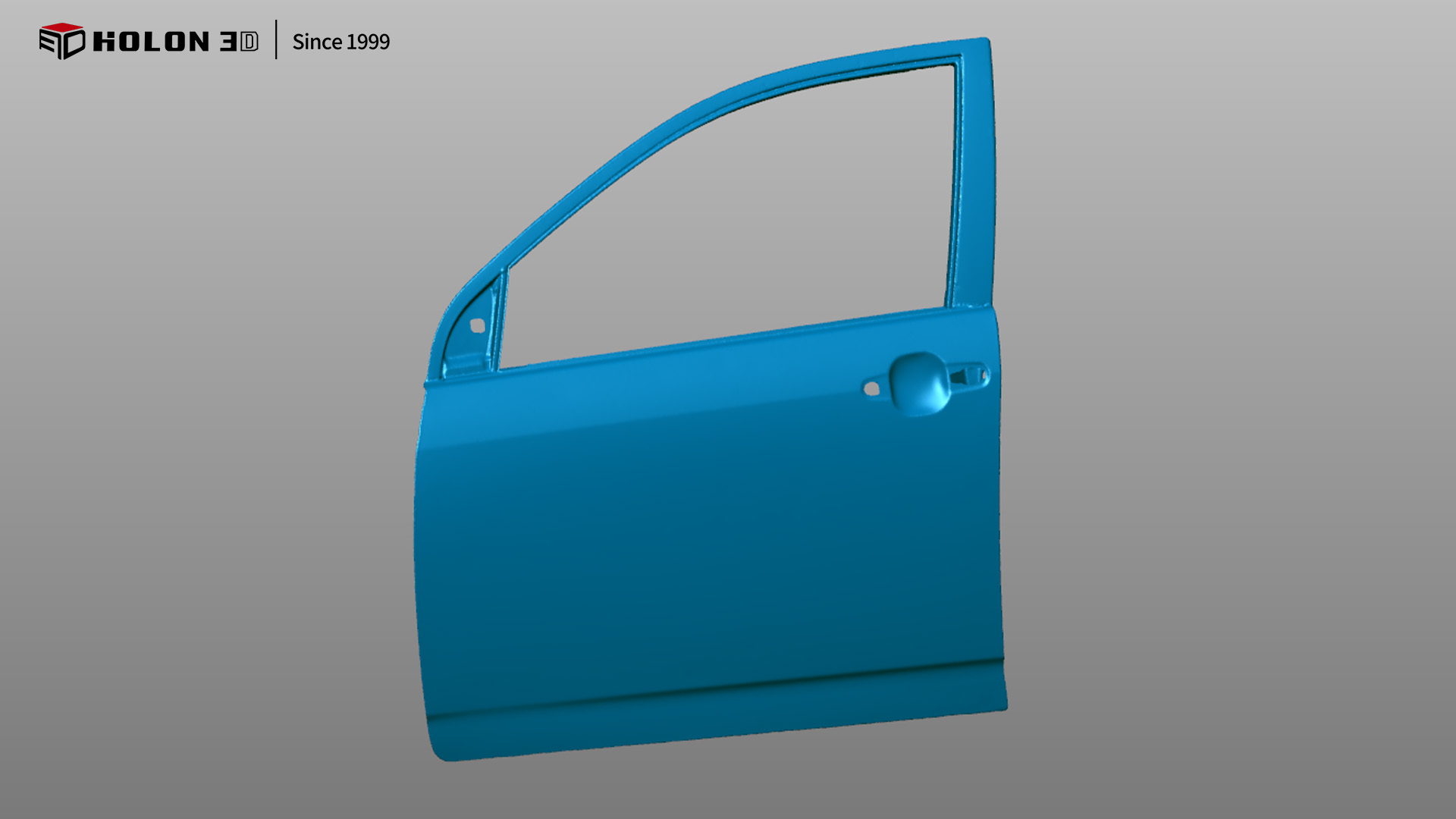

扫描数据图

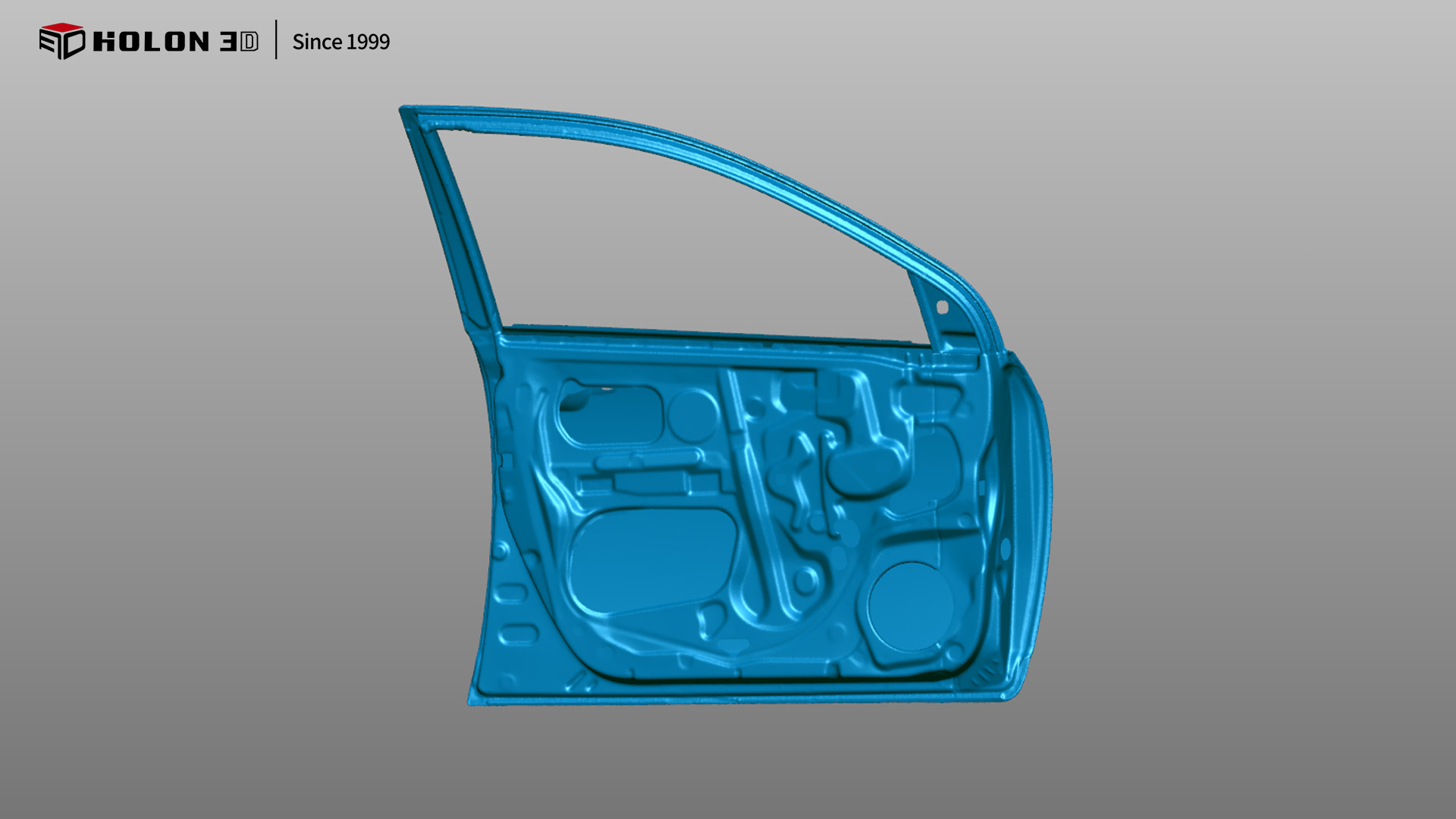

扫描数据图
采用 HOLON 3D Model 49 手持式全蓝激光工业级三维扫描仪，可针对性破解汽车车门框检测的核心难题。该扫描仪具备工业计量级精度，实测精度达 0.02mm，最高可达 0.01mm，能精准捕捉车门框的曲面弧度、边缘轮廓、安装孔位尺寸及孔位间距等关键细节，甚至可识别微米级误差，获取全表面高精度三维数据，为生成精准三维检测色谱图奠定坚实基础，确保误差量化无偏差；手持设计灵活便捷，不受车门框不规则结构与尺寸限制，可自由调整扫描角度，轻松覆盖框体内部、折边缝隙等隐蔽部位，保障数据完整性，让色谱图全面呈现整体误差分布；高速扫描能力大幅缩短大型框体的数据采集时间，配合无接触式测量方式，既避免了受力导致的变形与表面刮伤，又能快速获取可靠数据，高效支撑合格性判定；扫描仪适应性强，不受场景约束，在车间、仓储等复杂环境下无需复杂前期准备，即可稳定输出高质量数据。扫描后生成的三维数据精准、完整，与原始模型比对可清晰生成三维检测色谱图，能准确量化误差以判断车门框合格性，完全符合客户对高精度与完整性的严苛需求，为汽车车门框的质量管控与生产工艺优化提供了可靠的数字化保障。

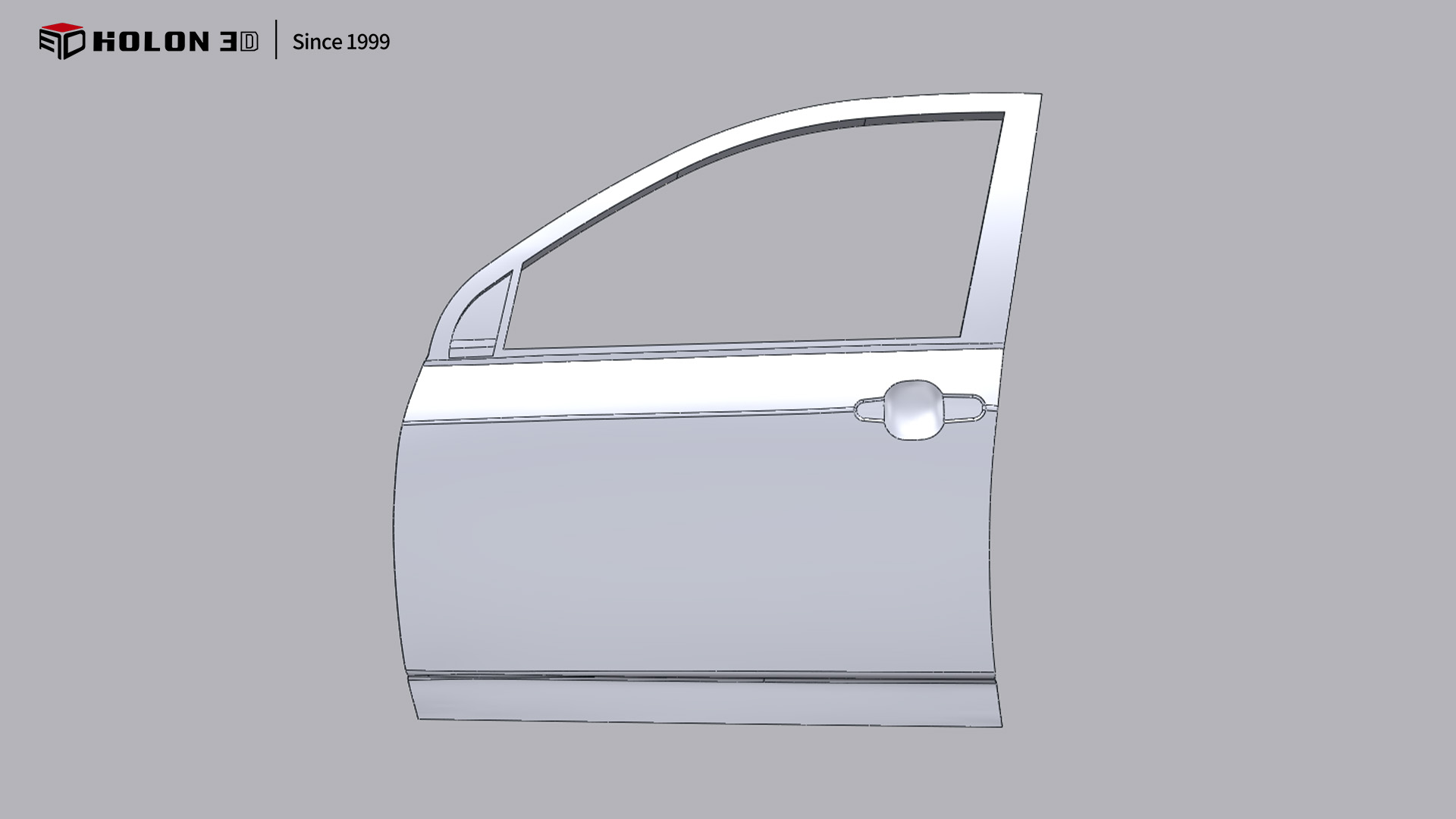

原始数模图

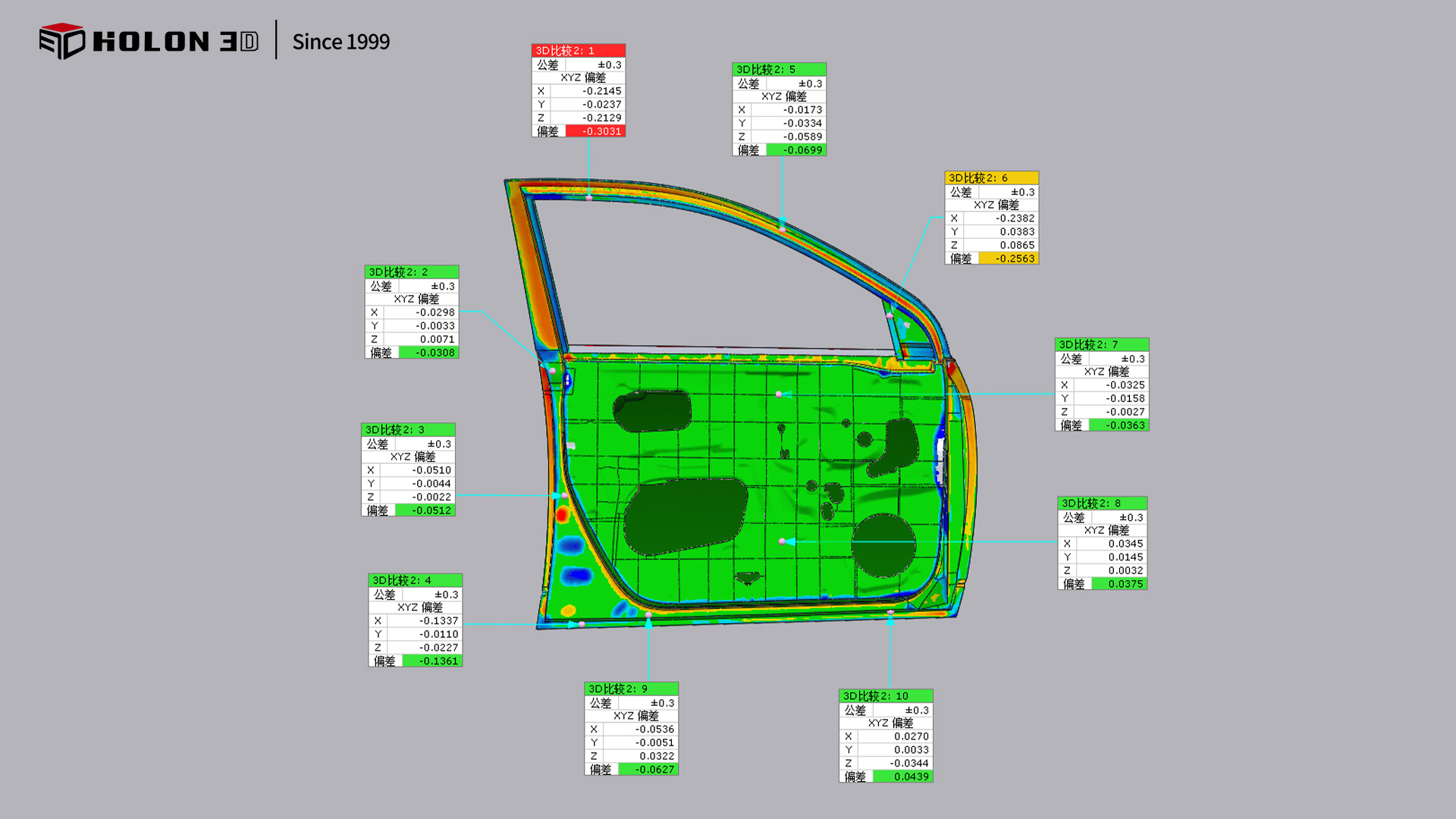

三维检测（色谱图）

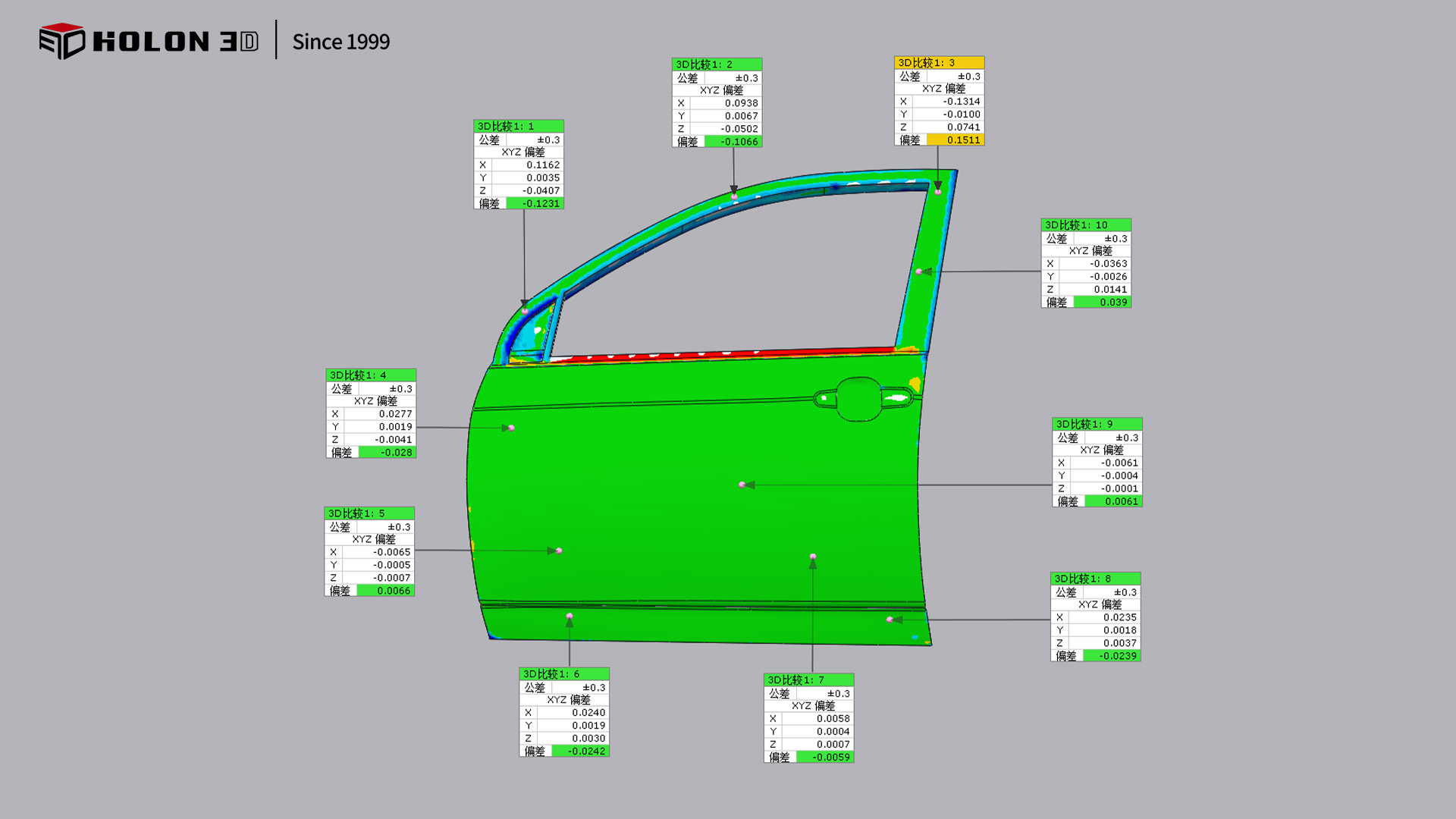

三维检测（色谱图）
