车灯外壳的三维扫描应用
发布时间：2025-07-05
浏览数：82
- A +
- A
- A -
在汽车制造领域，车灯外壳作为外观与功能一体化的核心部件，其复杂曲面造型、高透光材质及精密装配结构直接关乎整车气密性、安全性与美学品质。国内某企业需对车灯外壳进行全尺寸精度检测，要求扫描数据与原始CAD模型对比分析，以确保光学透镜匹配度、灯体接缝公差（±0.05mm）及表面流线曲率符合设计要求。传统手工检测难以量化微米级形变，企业亟需高效三维数字化方案实现设计-制造-质检全链路闭环。

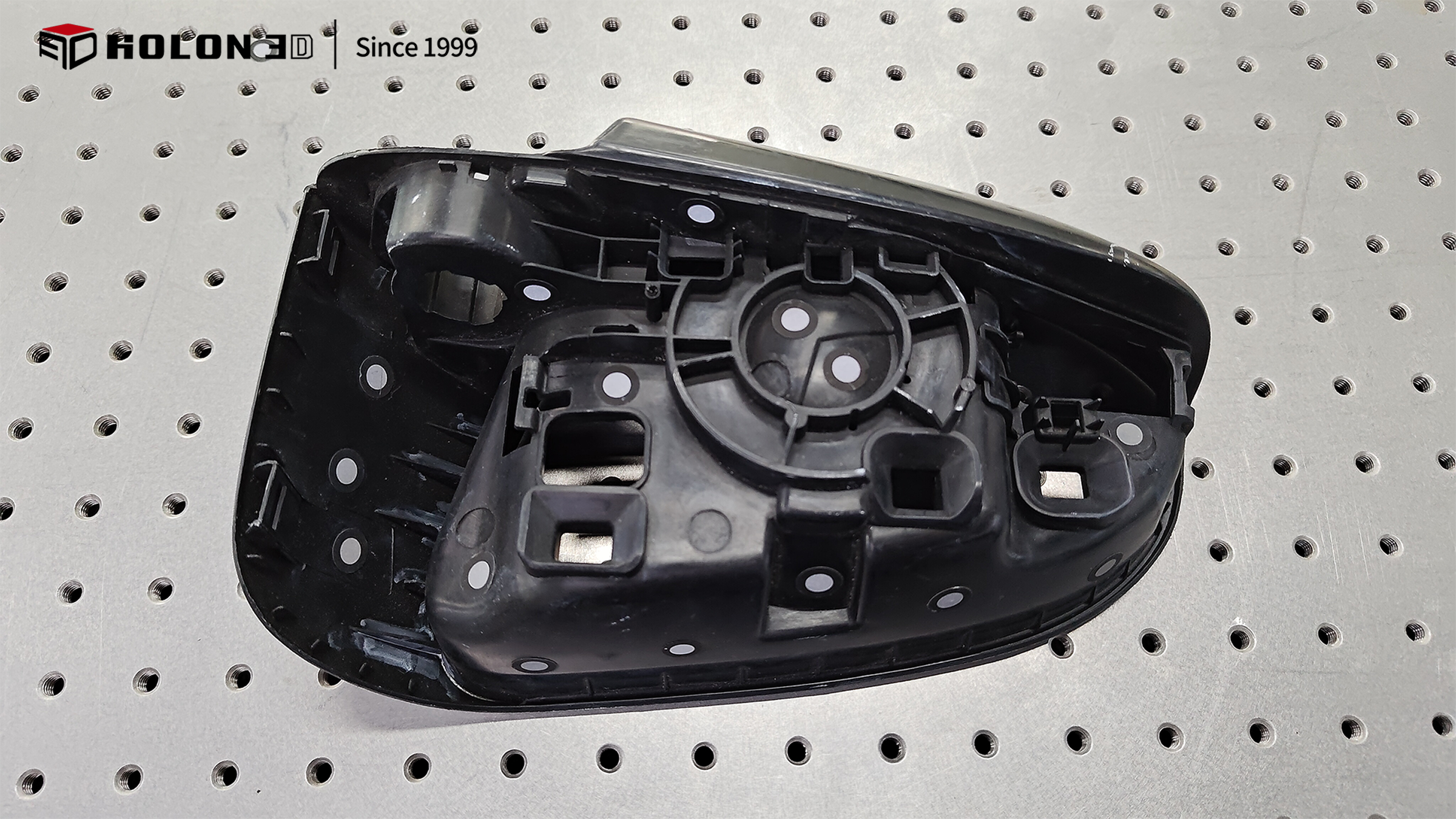

实物图
面临问题
黑色车灯外壳表面吸光性强，激光扫描时信号衰减严重，导致复杂曲面区域点云密度低、特征边缘模糊；深色哑光涂层进一步加剧数据噪点，常规设备需反复补扫仍存在15%以上的数据缺失。同时，高透灯罩与黑色壳体组合扫描时，反光与吸光干扰叠加，传统方案无法同步兼顾，单件检测耗时超3小时，且曲面拟合误差超0.1mm引发装配干涉风险。
解决方案
采用HOLON 3D手持式三维扫描仪Smart 49，通过智能激光亮度调节功能动态适配黑色表面特性，增强激光穿透性以提升深色区域点云密度，同步抑制高透材质的反光噪点，单次扫描即可完整捕获复杂曲面与微孔结构，数据完整率达98.5%。扫描数据一键导入分析软件，自动对齐原始CAD模型生成3D色谱偏差图，直观标注曲率超差、孔径偏移等缺陷，并导出量化检测报告。方案将单件检测时间压缩至12分钟，帮助客户实现黑色车灯外壳全检，客户反馈“扫描结果与设计模型高度吻合，质检效率远超预期”。

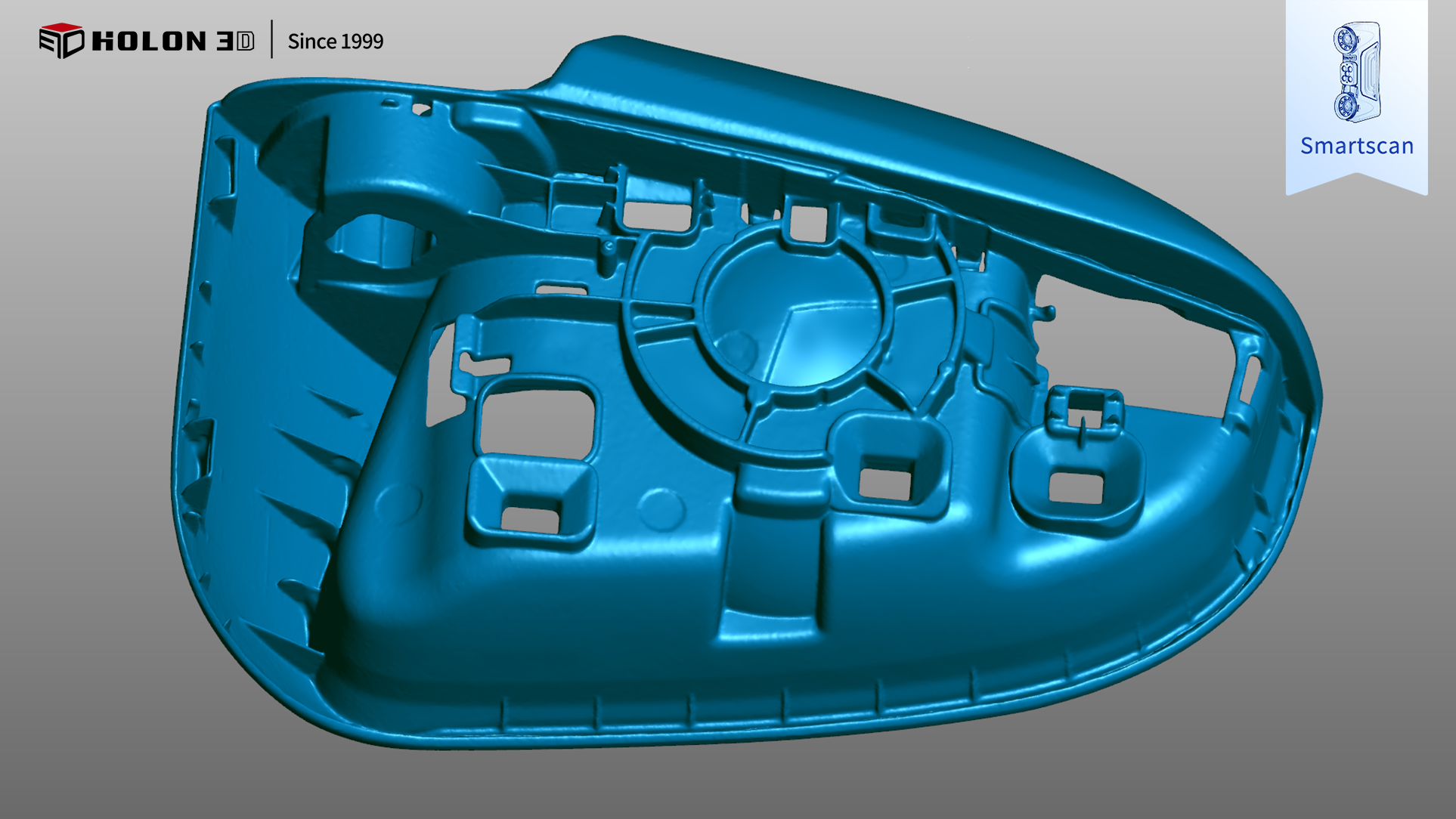

扫描数据图

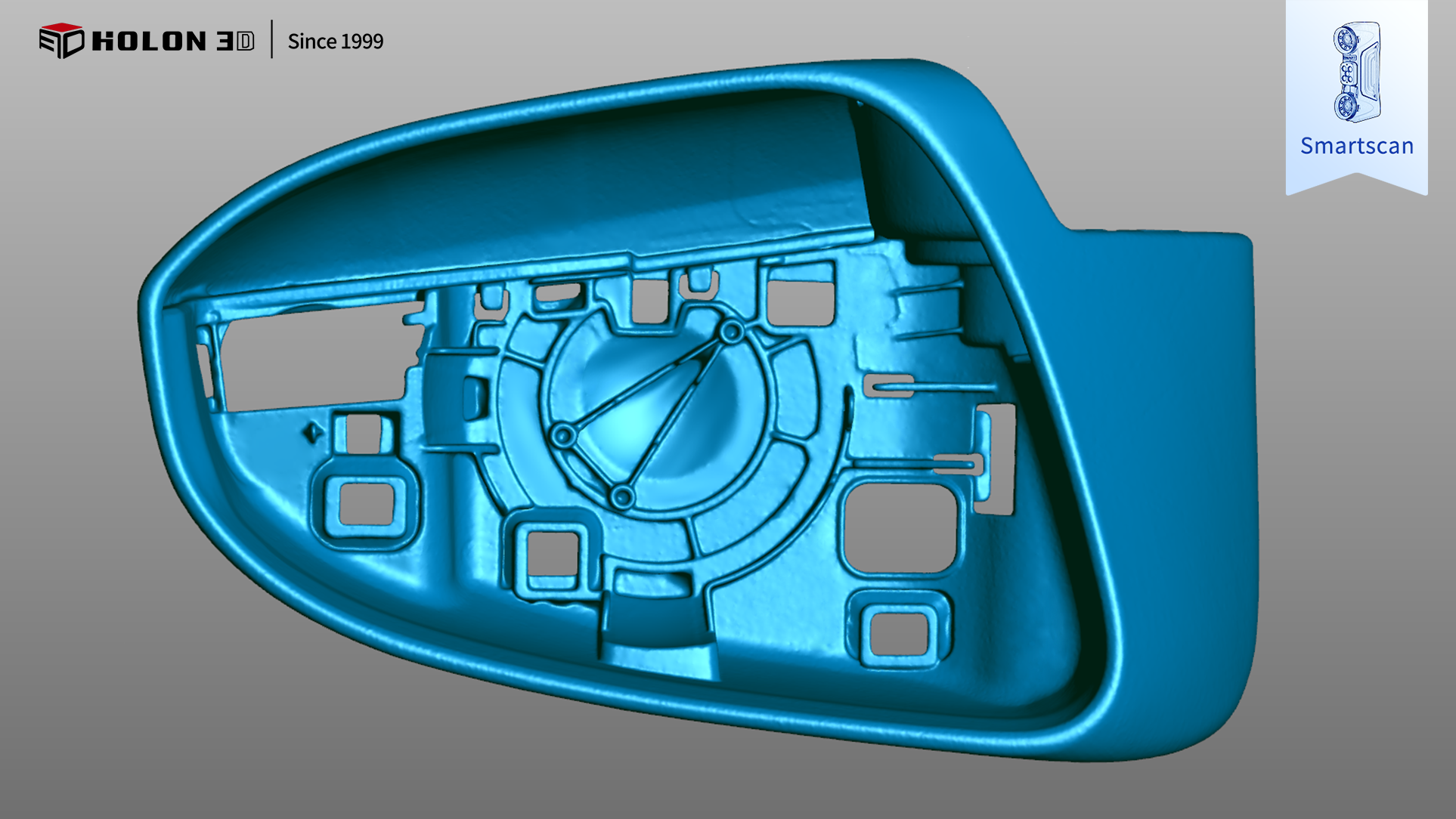

扫描数据图

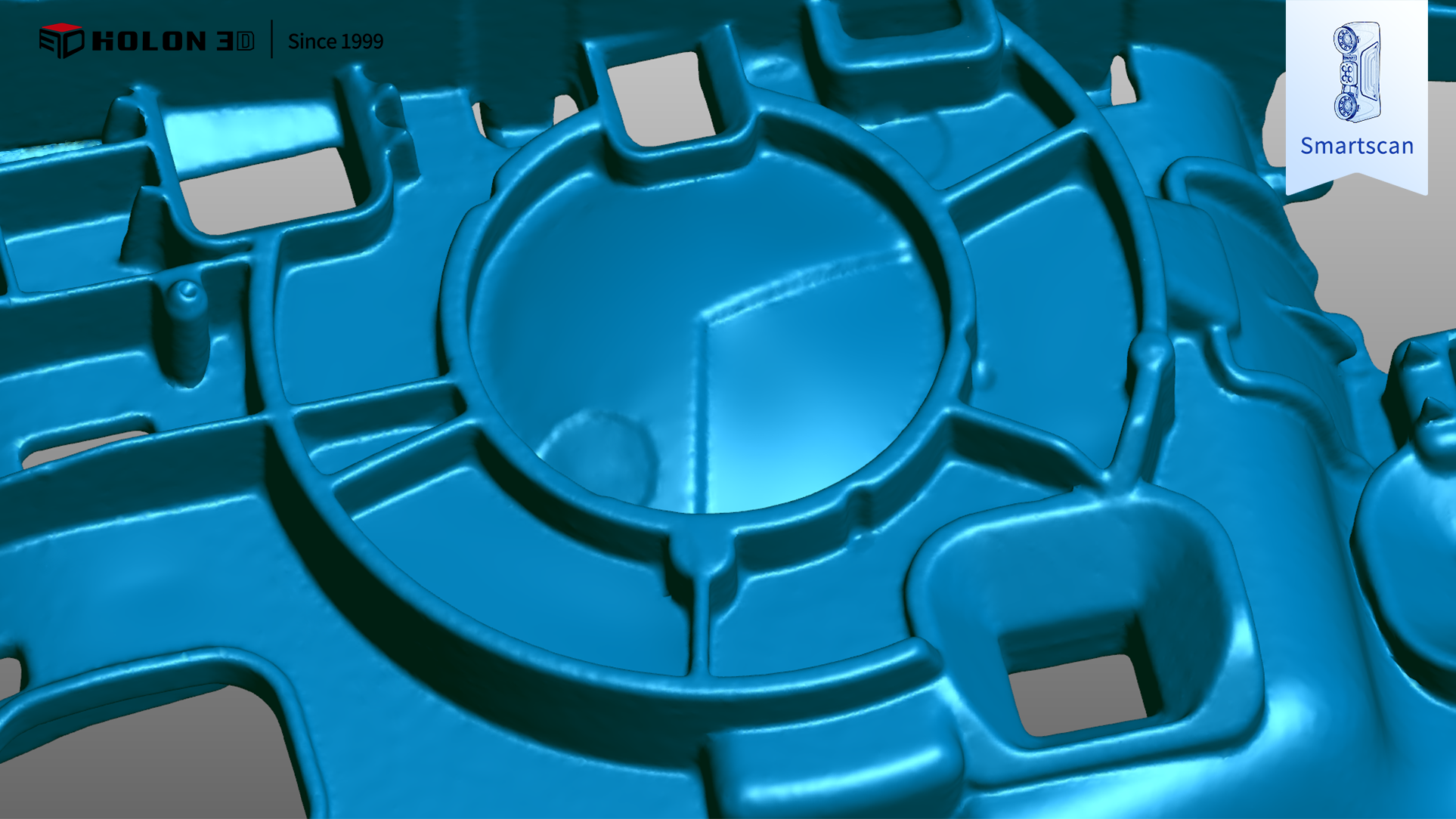

扫描数据局部放大视图
