汽车发动机下护板作为保障发动机安全的关键防护部件，其尺寸精度与结构完整性直接影响装配贴合度和防护性能。客户需对该下护板进行三维扫描，获取高精度、完整的三维数据，通过与原始模型比对生成三维检测色谱图，借助色谱图直观量化误差分布，以此科学判断下护板是否合格。由于下护板表面易产生反光，且客户对扫描精度、数据完整性要求极高，同时需要适配不同检测场景，传统测量方式难以满足需求，因此选择 HOLON 3D Smart 49 手持式全蓝激光工业级三维扫描仪，为发动机下护板的精准质量检测提供高效可靠的数字化支撑。

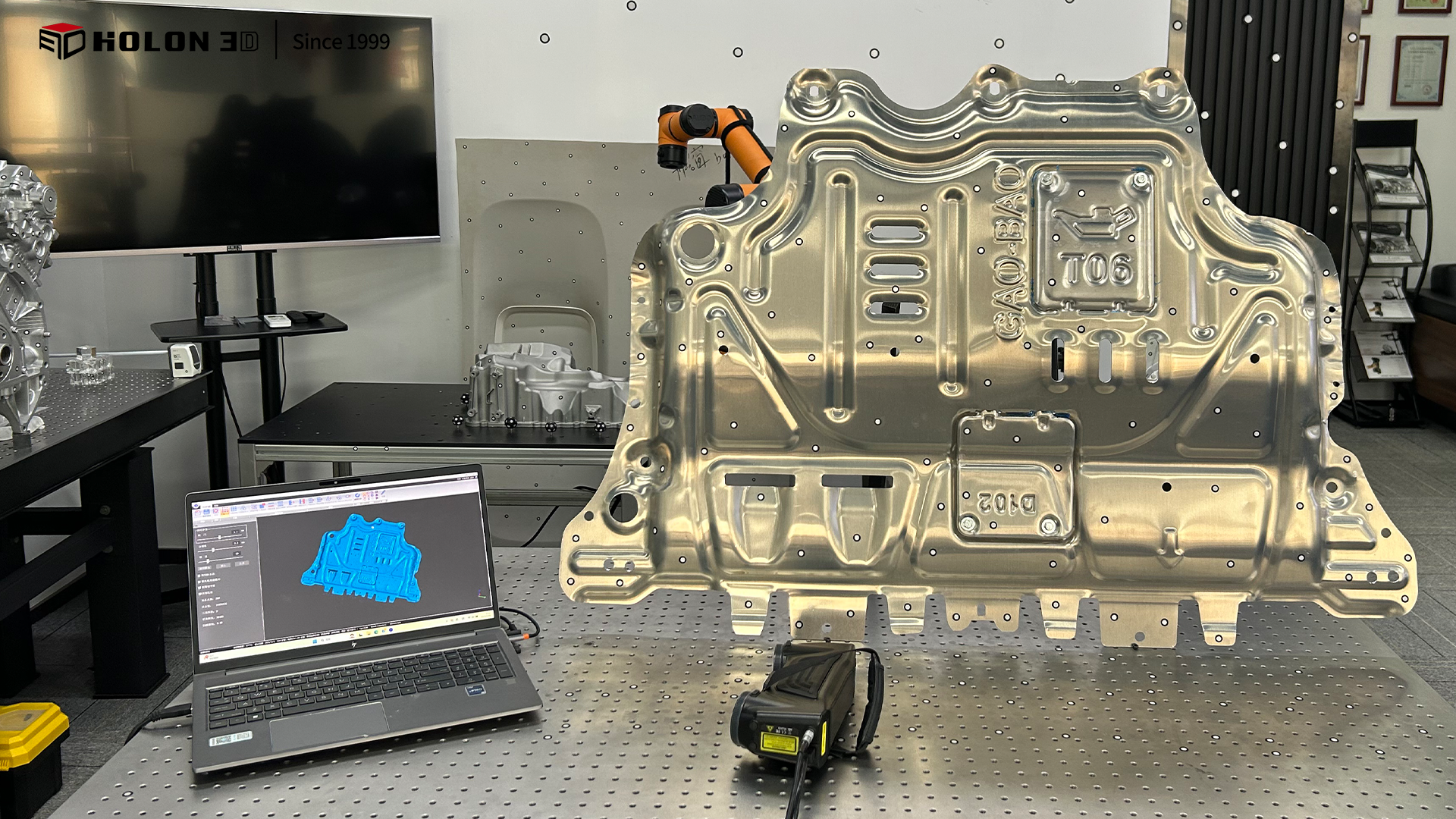

现场扫描图
现场扫描图
发动机下护板表面通常存在反光特性，传统测量工具难以有效克服反光干扰，易导致表面数据采集失真、模糊，无法形成精准的三维数据模型，进而影响三维检测色谱图的生成与误差判断；传统测量多为局部点位测量，无法获取下护板全表面数据，难以全面反映整体误差分布，无法满足客户对完整性的高要求；接触式测量不仅效率低下，操作中还可能因受力造成护板表面刮花、变形，导致数据偏差，影响检测结果真实性；同时，传统测量方式受场景约束明显，无法灵活应对车间、仓库等不同环境下的检测需求，严重制约检测效率与准确性。

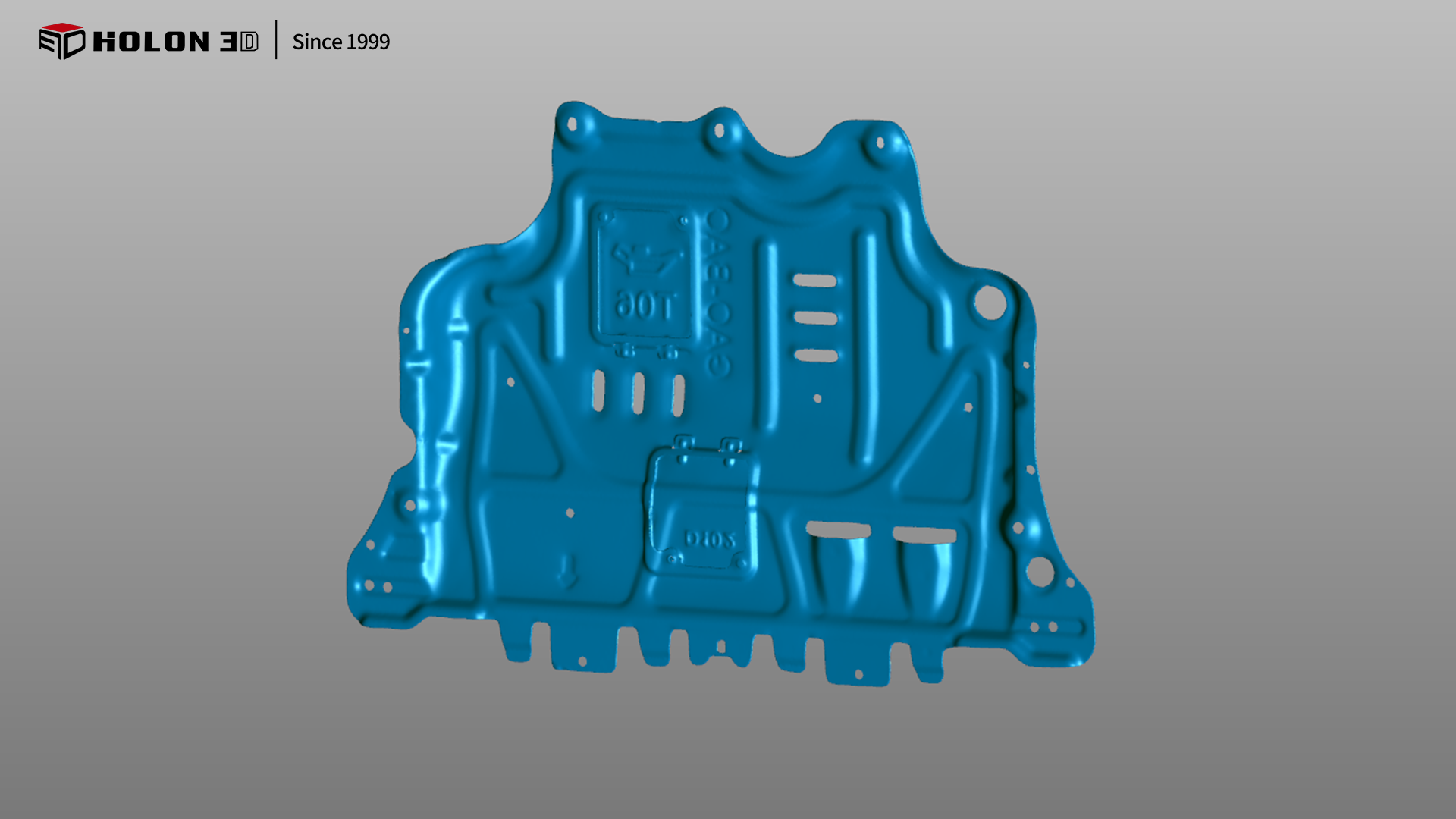

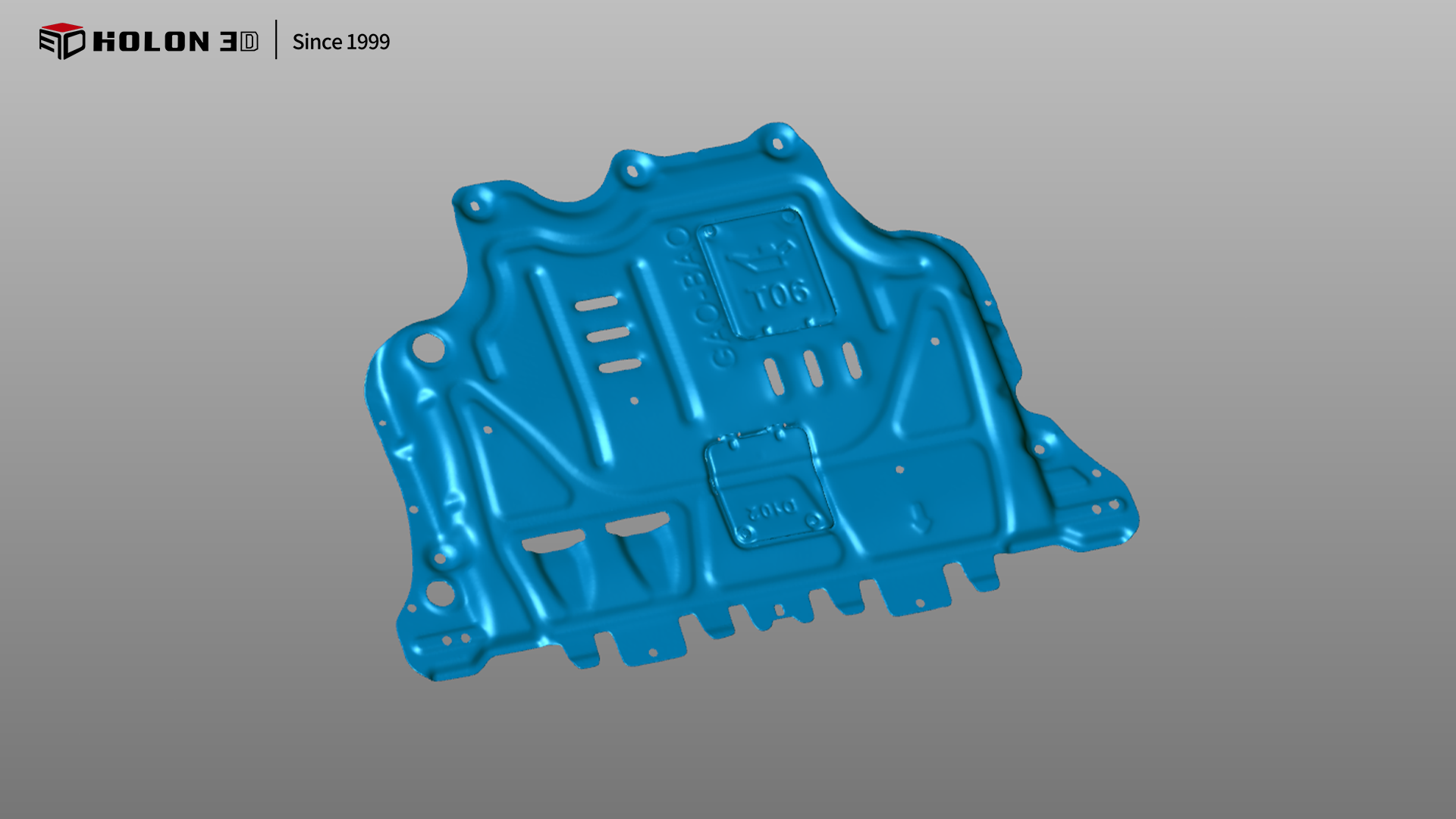

扫描数据图
扫描数据图
采用 HOLON 3D Smart 49 手持式全蓝激光工业级三维扫描仪，可针对性破解发动机下护板检测的核心难题。该扫描仪搭载全蓝激光技术，不惧工件表面反光特性，能有效抑制反光干扰，精准捕捉下护板表面细微尺寸变化、安装孔位、边缘轮廓等结构细节，获取全表面高精度三维数据，为生成精准三维检测色谱图奠定坚实基础，确保误差量化无偏差；手持设计灵活便捷，可轻松覆盖下护板各个部位，无测量盲区，保障数据完整性，让色谱图能全面呈现误差分布；高速扫描能力大幅缩短数据采集时间，配合无接触式测量方式，既避免了对护板表面的刮花、变形，又能快速获取可靠数据，高效支撑合格性判定；扫描仪适应性强，不受场景约束，在各类复杂环境下均能稳定输出高质量数据，无需复杂前期准备。扫描后生成的三维数据精准、完整，与原始模型比对可清晰生成三维检测色谱图，能准确量化误差以判断下护板合格性，完全符合客户需求，为汽车发动机下护板的质量管控与生产工艺优化提供了可靠的数字化保障。

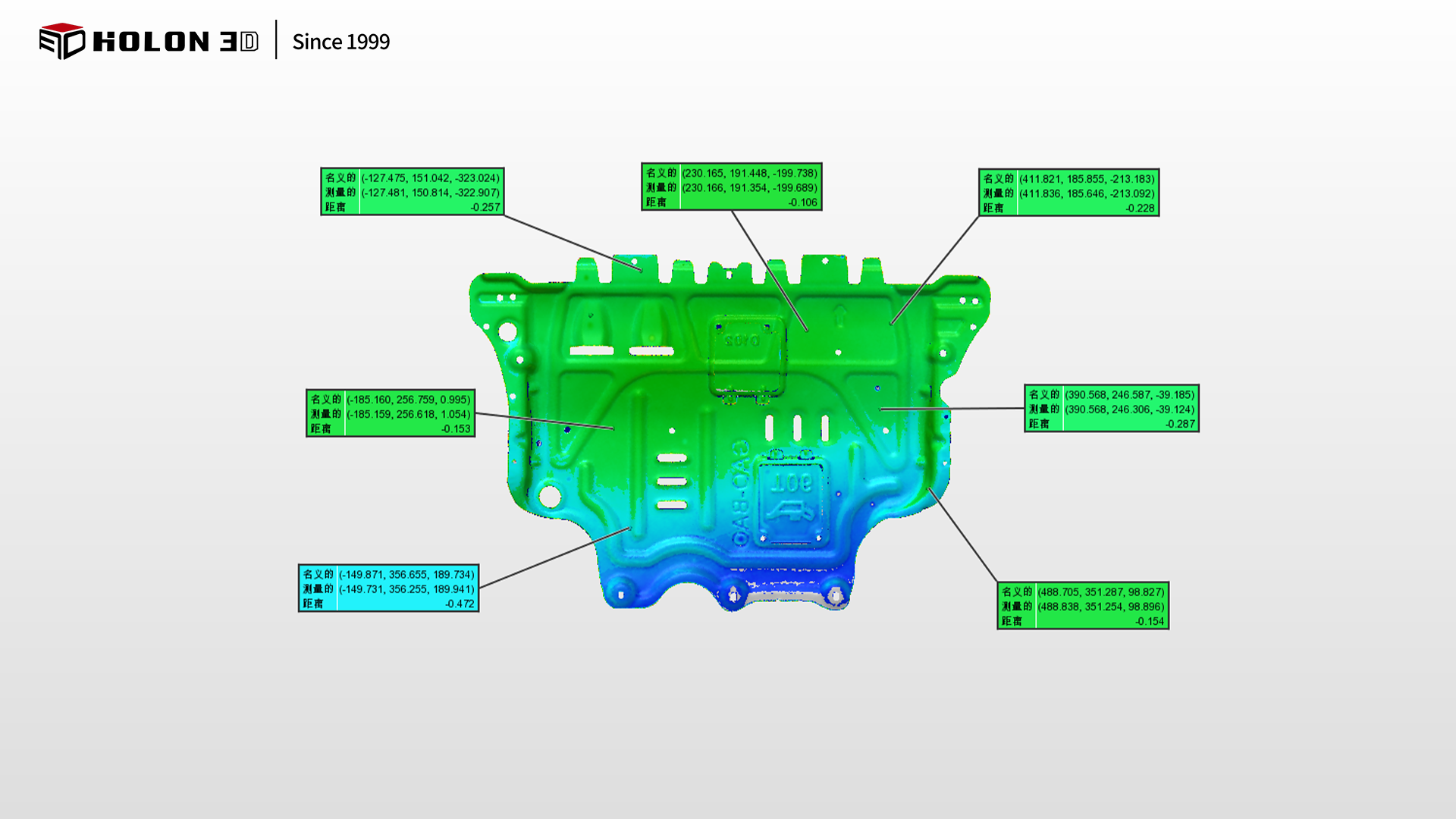

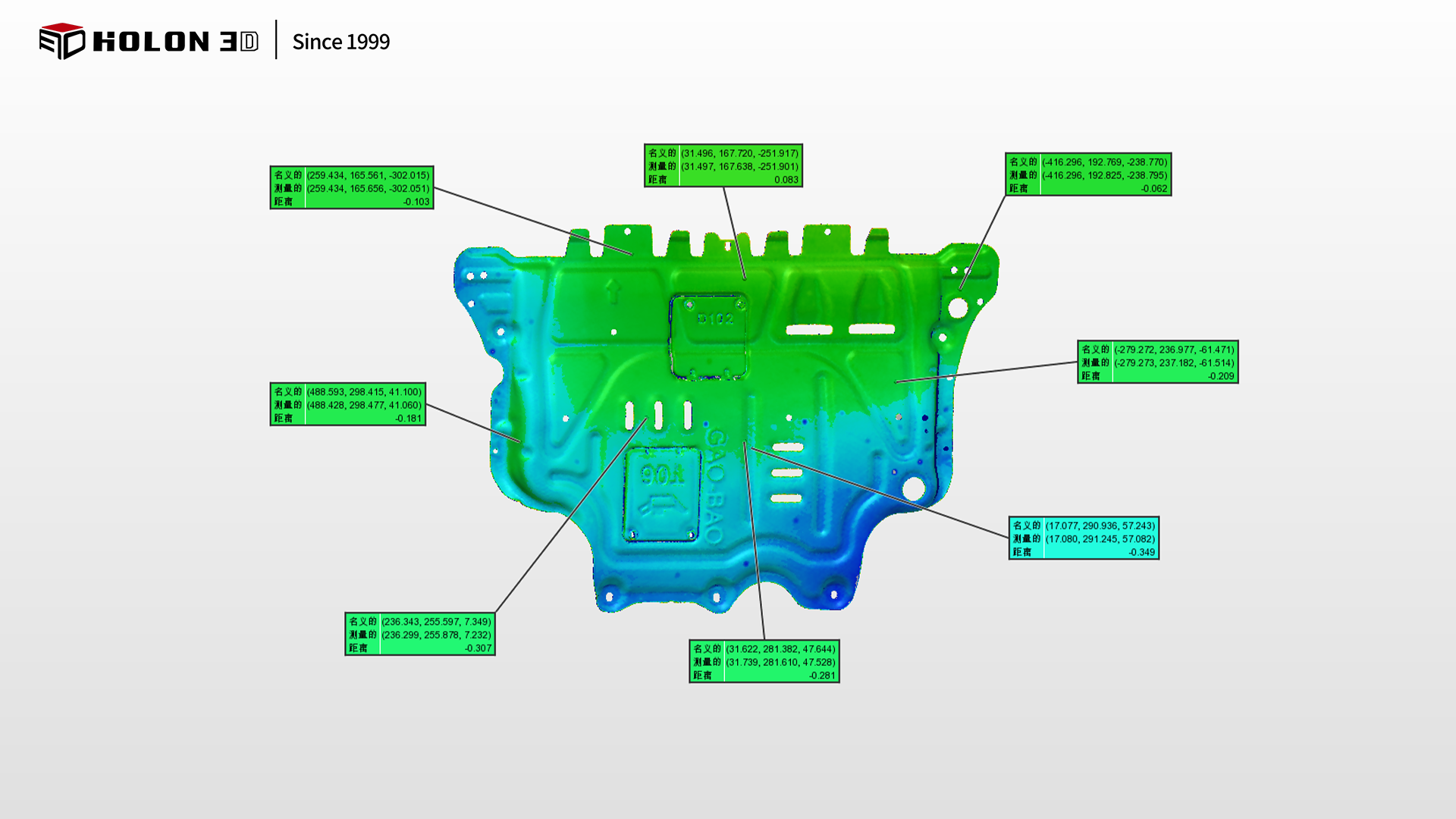

三维检测（色谱图）
三维检测（色谱图）
