发动机支架三维检测应用
发布时间：2026-01-31
浏览数：47
- A +
- A
- A -
发动机支架是保障发动机稳定安装与动力传导的核心承载部件，其结构精度直接影响发动机装配适配性与整车运行稳定性。客户需通过三维扫描获取支架高精度完整数据，与原始模型比对生成三维检测色谱图，量化误差以判断加工是否合格。因客户对扫描精度、细节还原度及完整性要求严苛，传统测量方式难以满足，故选择 HOLON3D Smart 49 手持式全蓝激光工业级三维扫描仪提供数字化检测方案。
扫描实物图
扫描实物图
面临问题
发动机支架检测核心难点集中在结构复杂性与精度要求：支架多为异形承重结构，包含多组安装孔、加强筋、曲面过渡等复杂特征，安装孔内侧、筋条间隙等隐蔽区域易形成扫描盲区，传统局部测量工具难以全面覆盖，易导致数据缺失；作为核心承载部件，其安装孔位公差、轮廓度、筋条厚度等指标精度要求极高，传统测量方式精度有限，且人工拼接数据易产生累计误差，无法满足严苛标准；传统扫描设备适配性不足，受支架材质特性与检测场景约束明显，难以稳定输出高质量数据。

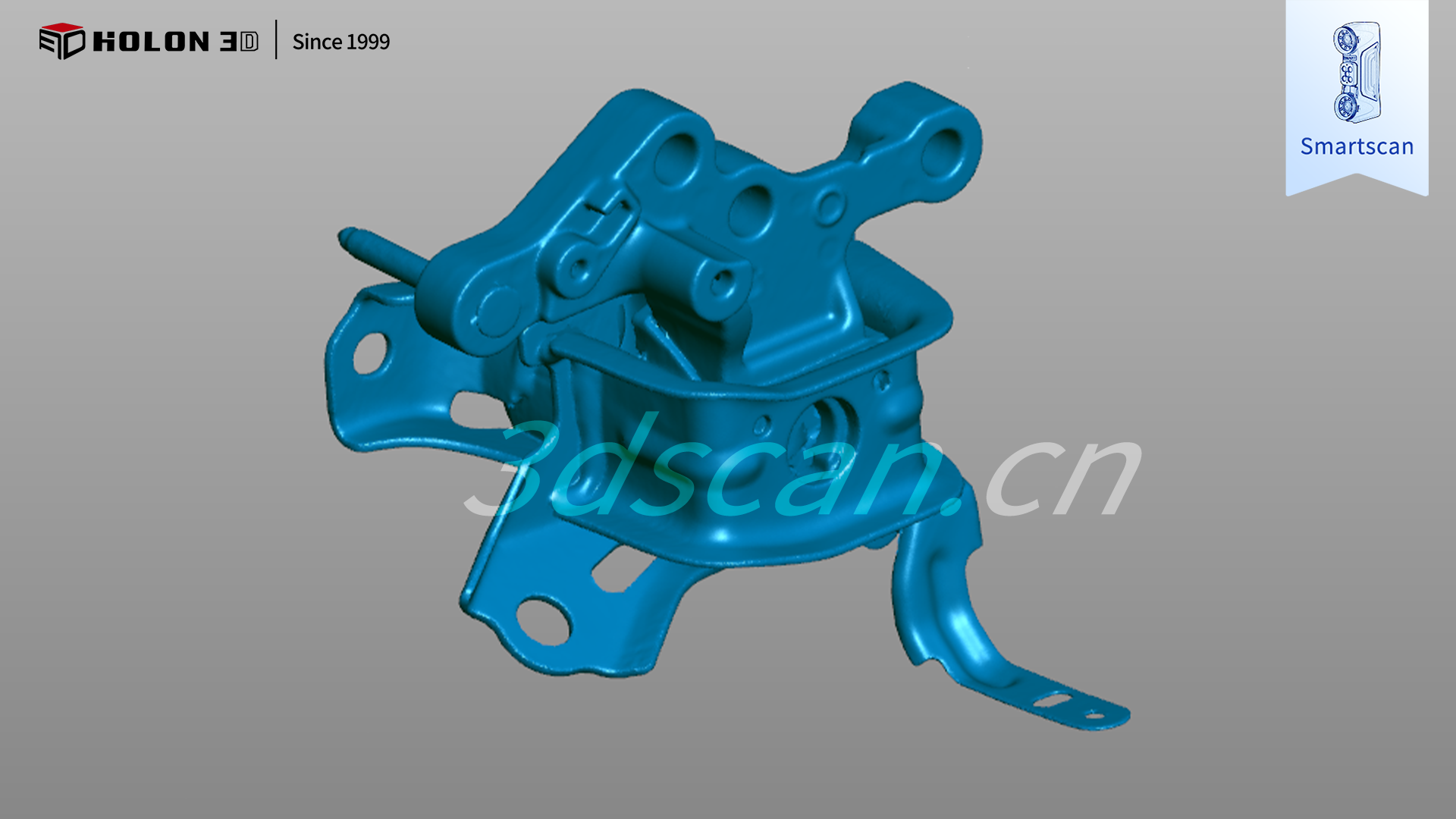

扫描数据图
扫描数据图
解决方案
采用 HOLON3D Smart 49 扫描仪可针对性破解难题，其具备工业计量级精度，搭配全蓝激光技术，无需特殊预处理即可适配支架材质特性，精准捕捉安装孔、加强筋等关键特征数据；搭载四种扫描模式，可根据支架整体轮廓、细微特征及隐蔽区域灵活切换，配合手持设计自由调整扫描角度，实现全区域无死角扫描；高速无接触测量避免工件损伤，不受场景约束，仅需粘贴少量标志点即可稳定输出高质量数据；扫描数据与原始模型比对生成清晰色谱图，准确量化误差分布，科学判定合格性，完全契合客户需求，为发动机支架质量管控与工艺优化提供可靠支撑。

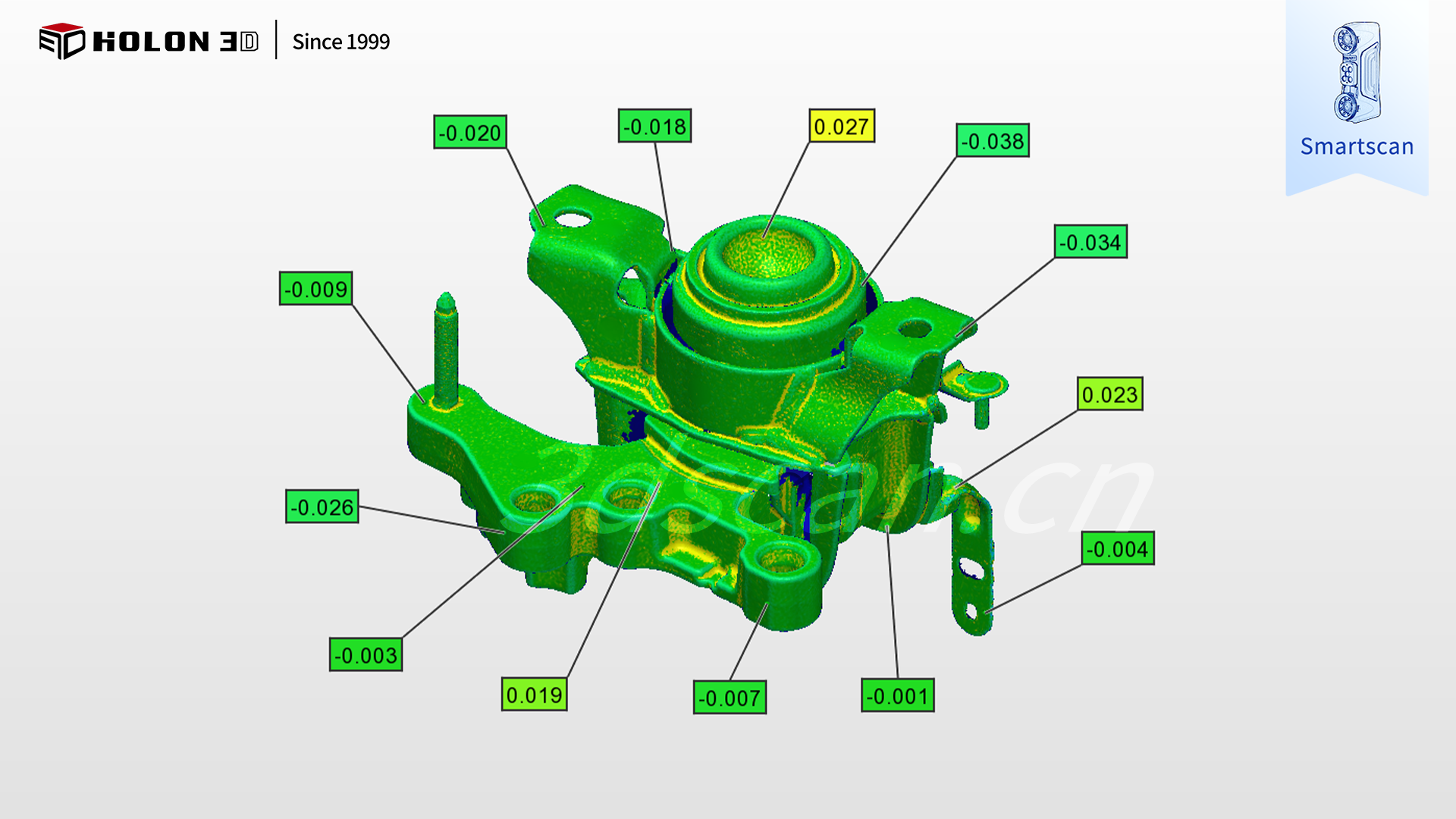

三维检测色谱图
三维检测色谱图
