电动车车架三维扫描案例

发布时间：2024-04-24 浏览数：719

电动车作为当下最受欢迎的代步工具之一，具有方便小巧，节能低碳的特点，某电动车生厂商希望对生产的电动车车架进行逆向设计，加速新产品的开发。

电动车车架实物图

面临问题

以轻便、环保为设计理念的电动车车架，是一个合金管架结构，弧度较大，采用传统的测量方法比较困难，无法快速、精准得获取电动车车架的三维模型数据。

解决方案

针对客户的需求，华朗三维工程师提出解决方案中使用：三维扫描仪HL-3DS（快速获取电动车车架高精度的三维数据）+逆向设计软件（将发动机点云数据转换为三角网格面数据）+设计软件。
1、前期准备工作
喷涂显像剂：提高样件表面底色对比度，获取更好的扫描数据。

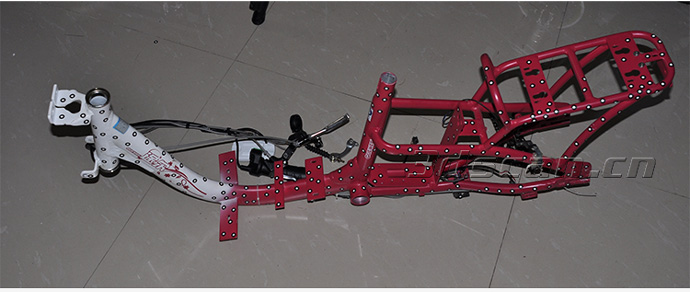

黏贴标志点：使获取的数据在扫描软件中进行定位拼接。

2、三维扫描

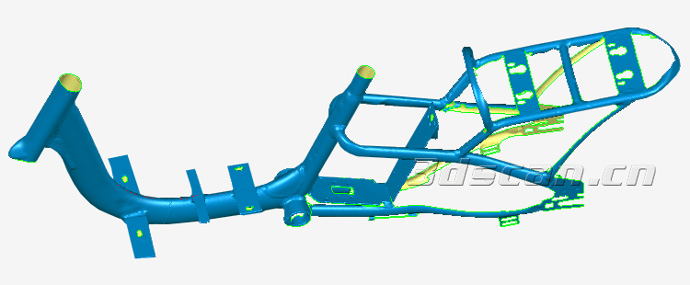

使用三维扫描仪HL-3DS对电动车车架进行三维扫描，然后将数据导入三维逆向软件中进行处理，再将处理后的数据导入设计软件中，进行电动车车架的逆向设计。加速新产品的开发。
