铝合金压铸电机端盖的三维检测
发布时间：2026-07-18
浏览数：5
- A +
- A
- A -
铝合金压铸电机端盖是新能源汽车驱动电机与工业伺服电机的关键结构件，其轴承室圆度、端面平面度、安装孔位置度等精度指标直接影响电机运行稳定性。某电机生产企业批量交付阶段面临质检效率低、复杂部位存在检测盲区等问题，急需高效精准的三维检测方案。客户最终选用华朗三维手持式工业级扫描仪，实现端盖全尺寸数字化检测与质量管控。

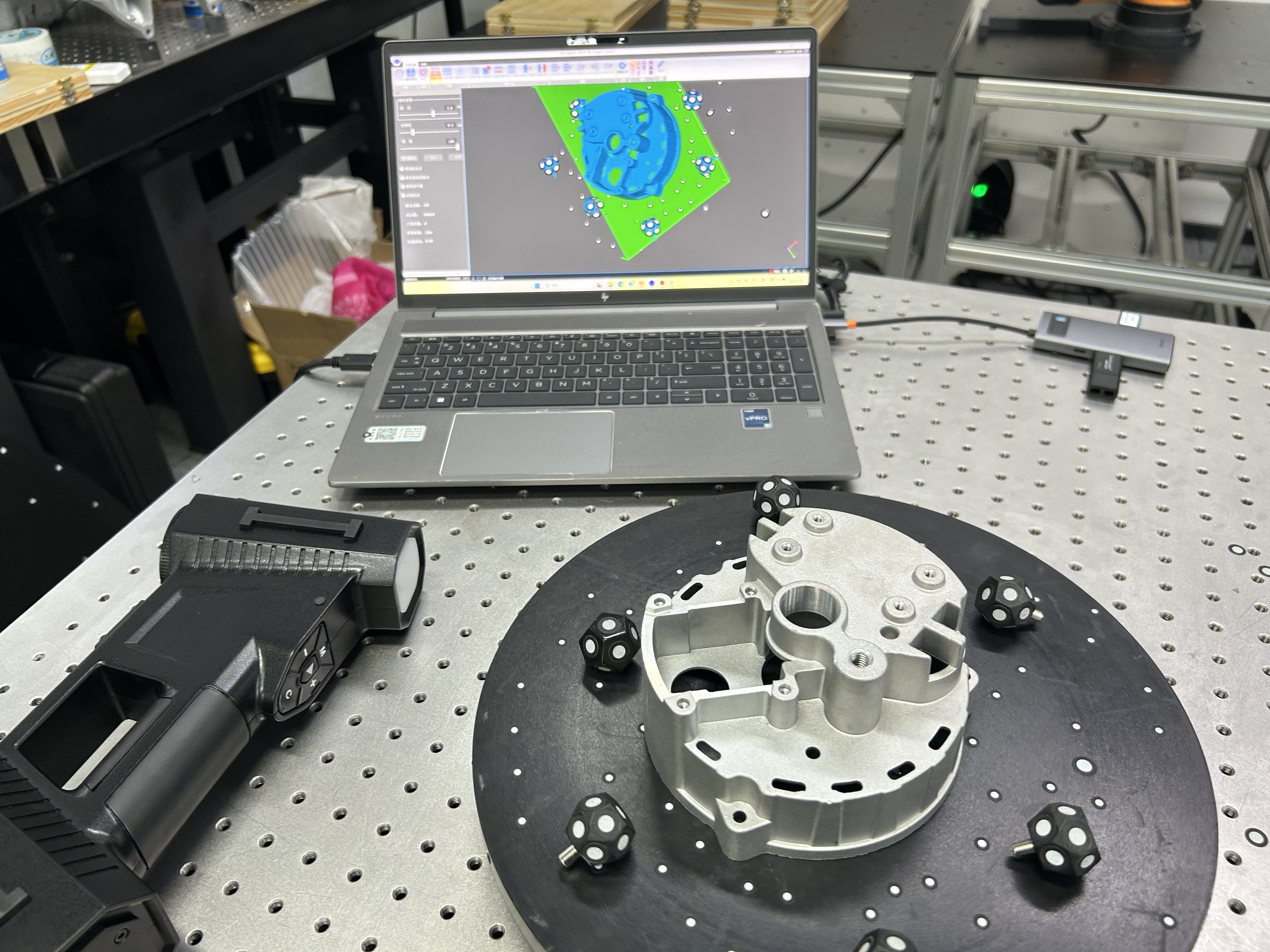

扫描图
面临问题
铝合金压铸件在脱模冷却过程中，极易因热胀冷缩、模具型腔差异产生整体翘曲与收缩变形，传统接触式测量难以获取完整的全局变形数据。

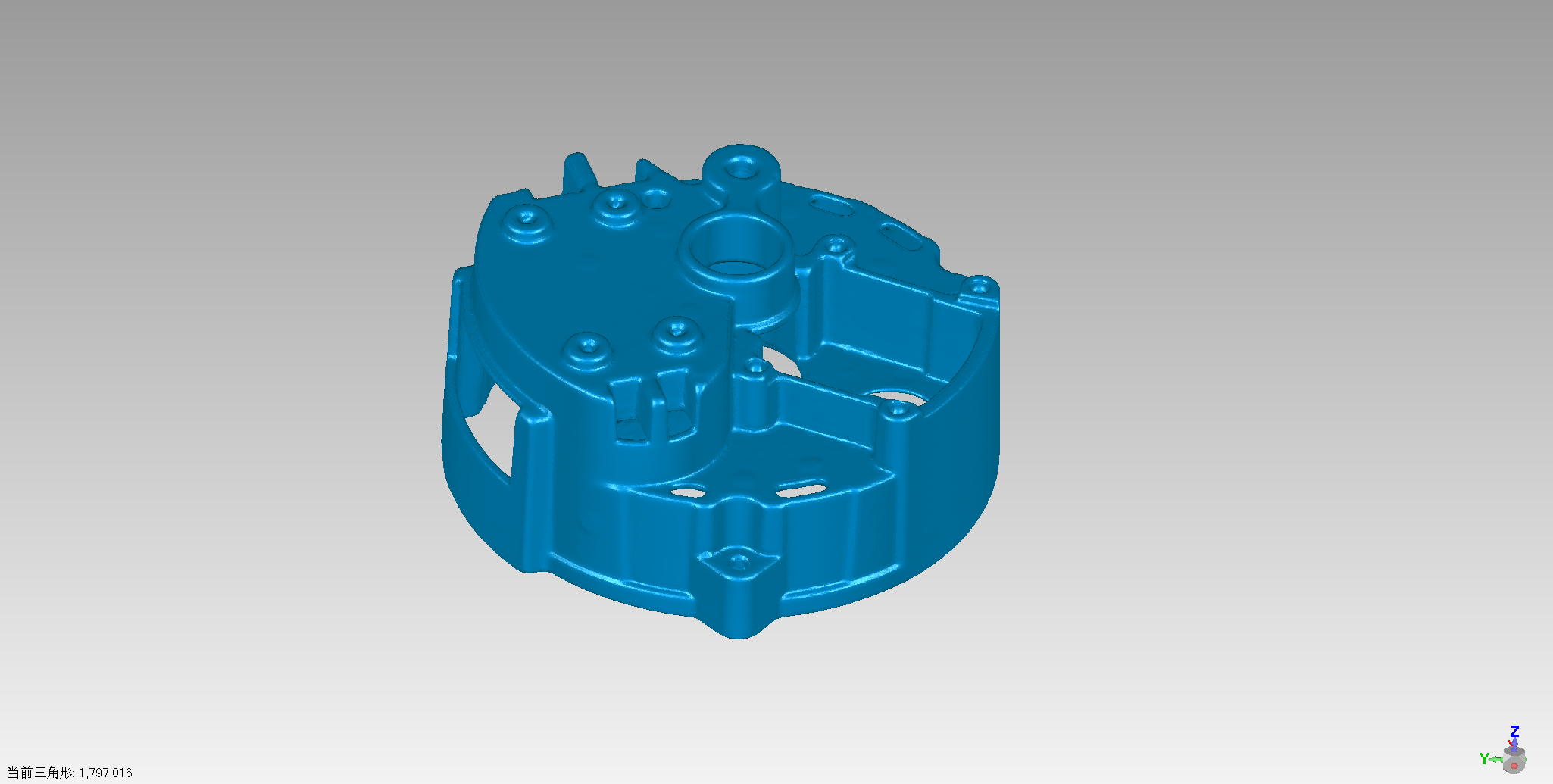

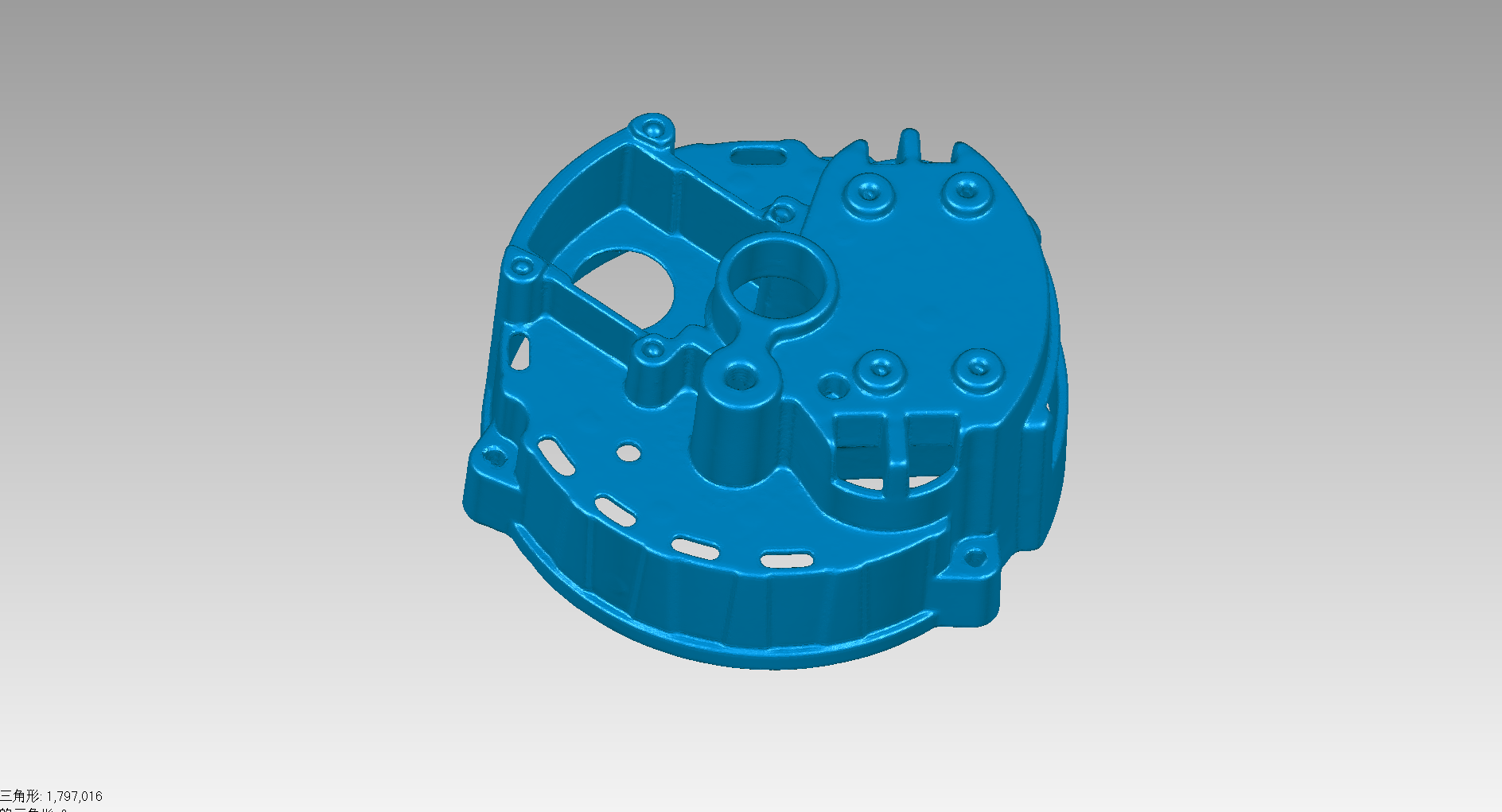

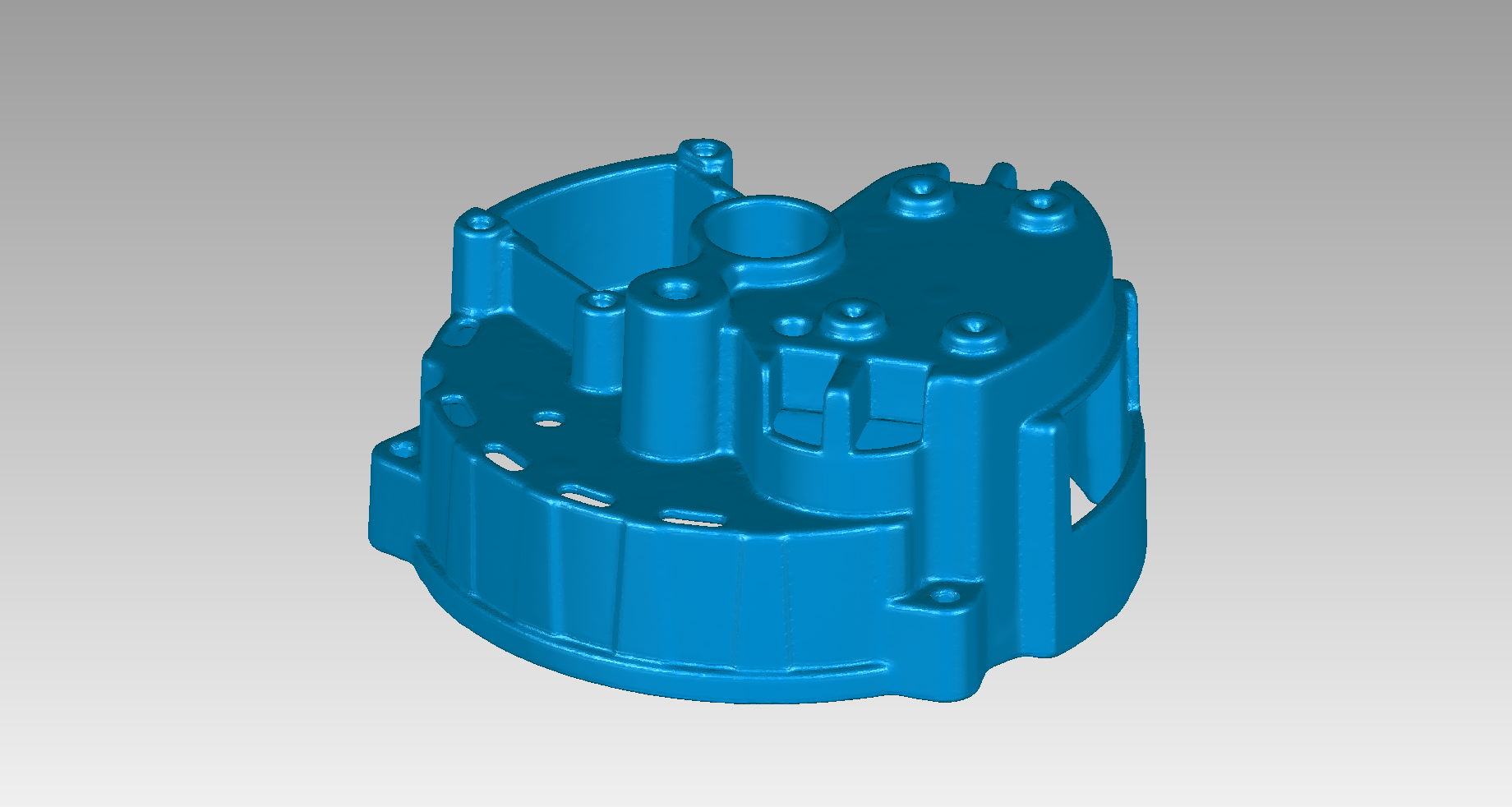

扫描数据stl图（1）
扫描数据stl图（2）
扫描数据stl图（3）
解决方案
华朗三维技术工程师使用三维扫描仪Model 49（扫描速度4200000points/s，扫描精度0.02mm，扫描幅面550×600mm，标记点自动拼接），手持便携设计，车间产线、质检实验室均可灵活使用，单件完整扫描仅需 5-8 分钟，完整还原端盖的每一处曲面、孔位及边缘细节。将扫描点云导入配套三维检测软件，与客户标准 CAD 理论数模自动匹配对齐，一键生成色差偏差色谱图，不同颜色直观区分铸件尺寸偏差区间，红色区域为超差变形部位，绿色为合格尺寸区间，压铸翘曲、收缩缺陷一目了然。关键形位公差自动测算输出报告，满足客户质量追溯体系要求。

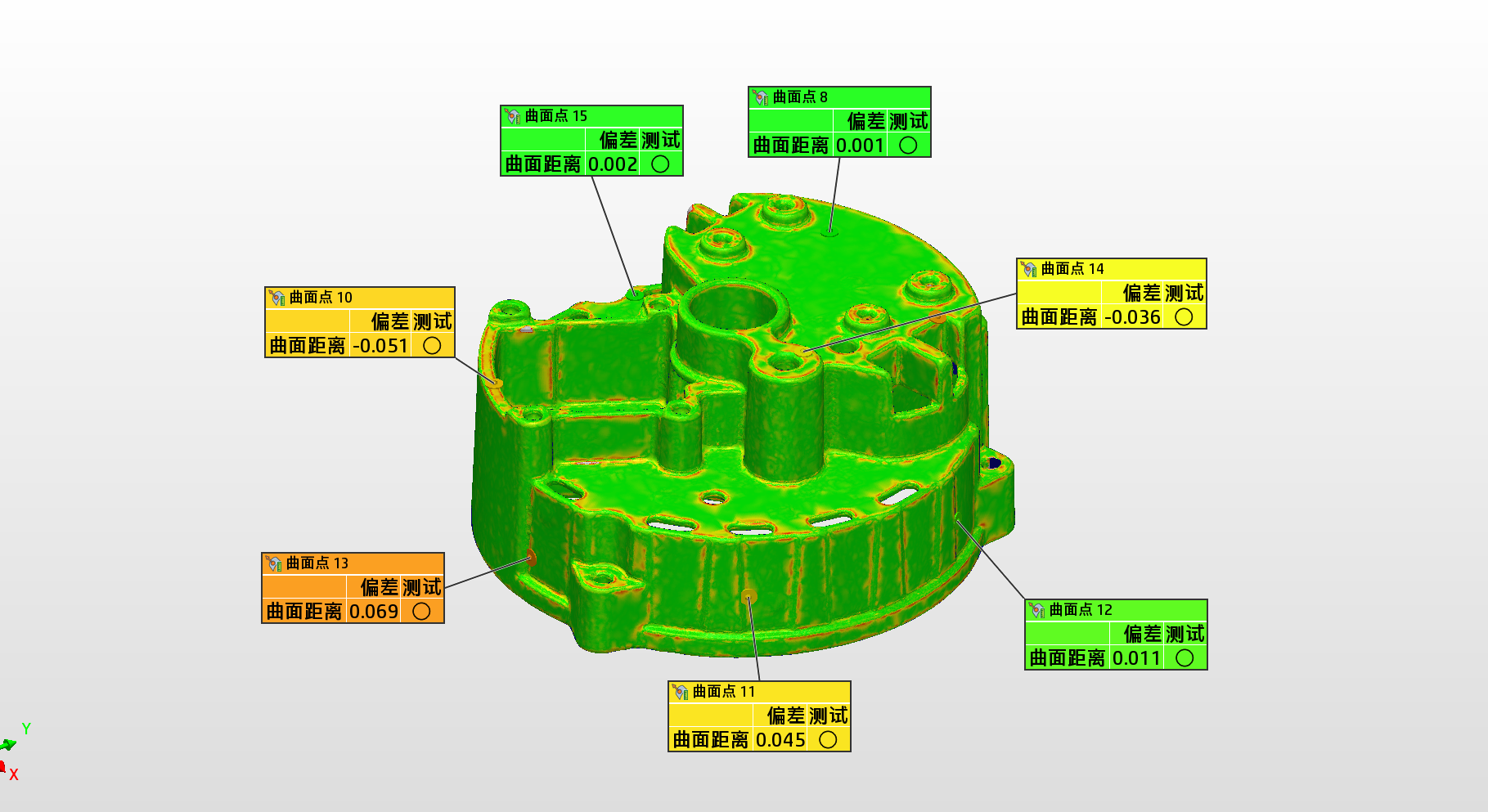

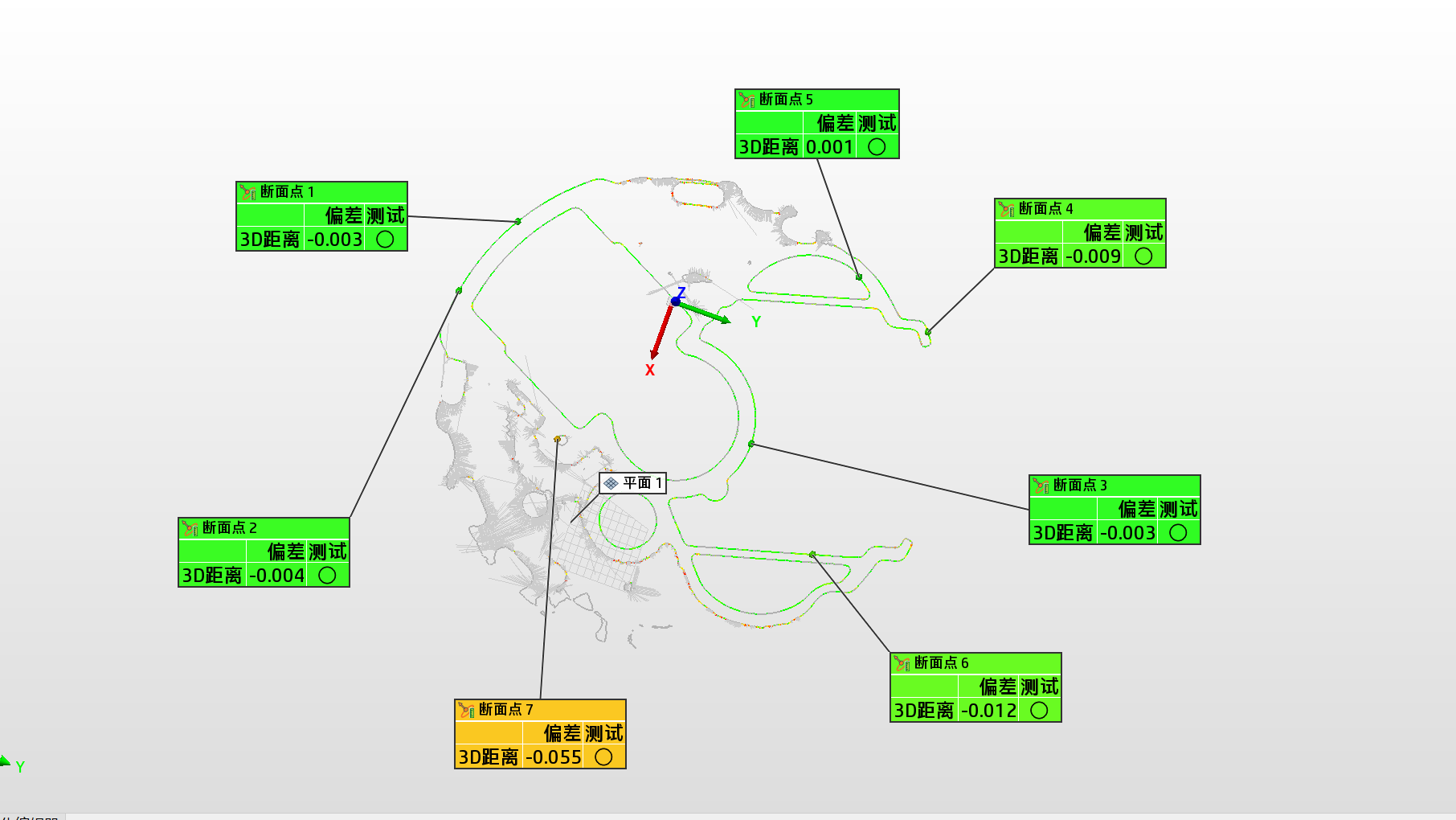

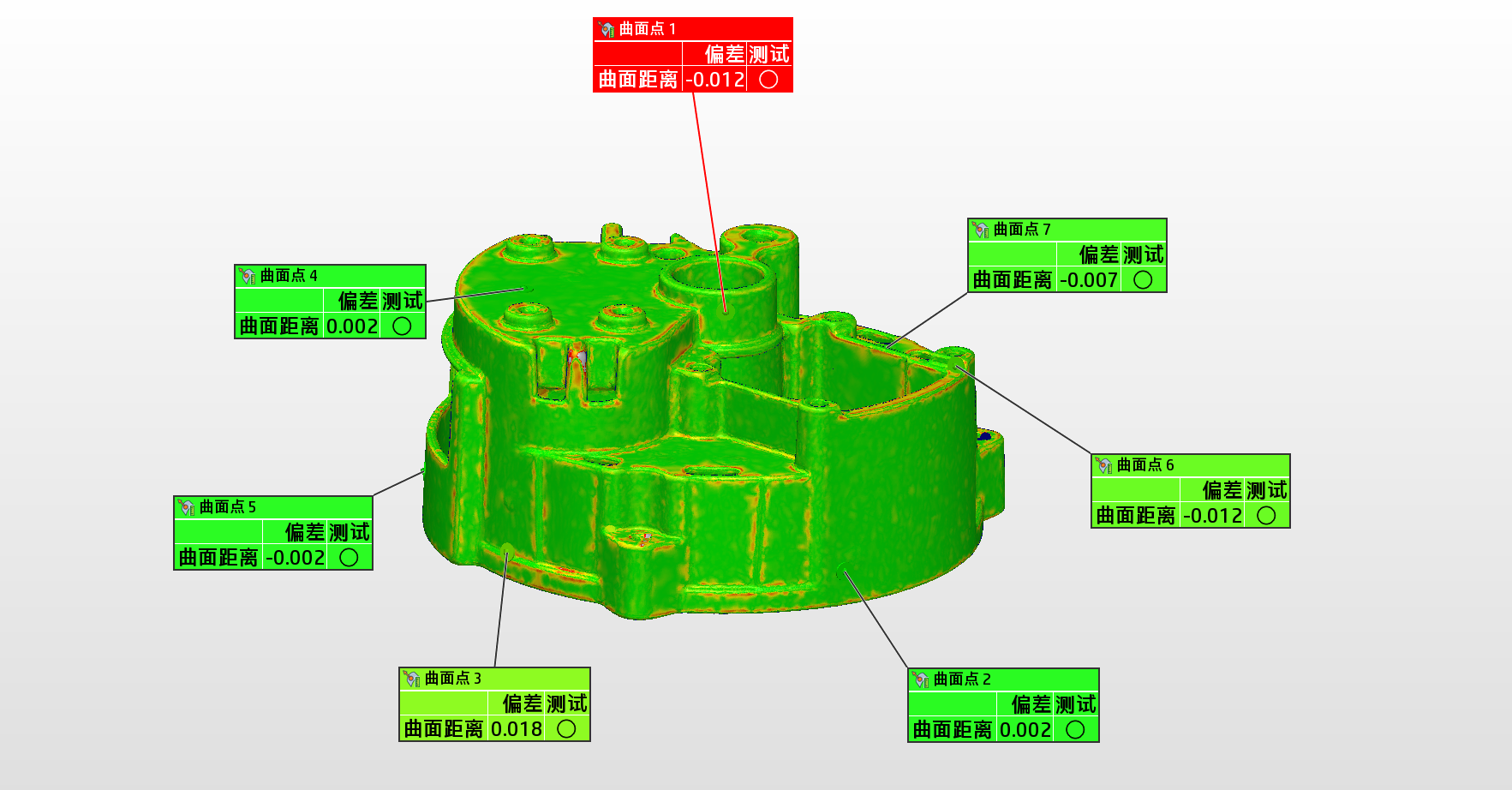

偏差色谱图（1）
偏差色谱图（2）
偏差色谱图（3）
