某电机生产企业希望基于现有成熟转子产品进行逆向建模，用于产品改型设计与国产化替代开发，需在保证精度前提下快速获取转子完整三维数模。客户选用华朗三维手持式工业级扫描仪结合逆向工程软件，完成从实物到三维模型的数字化转化，将建模周期缩短60%以上。

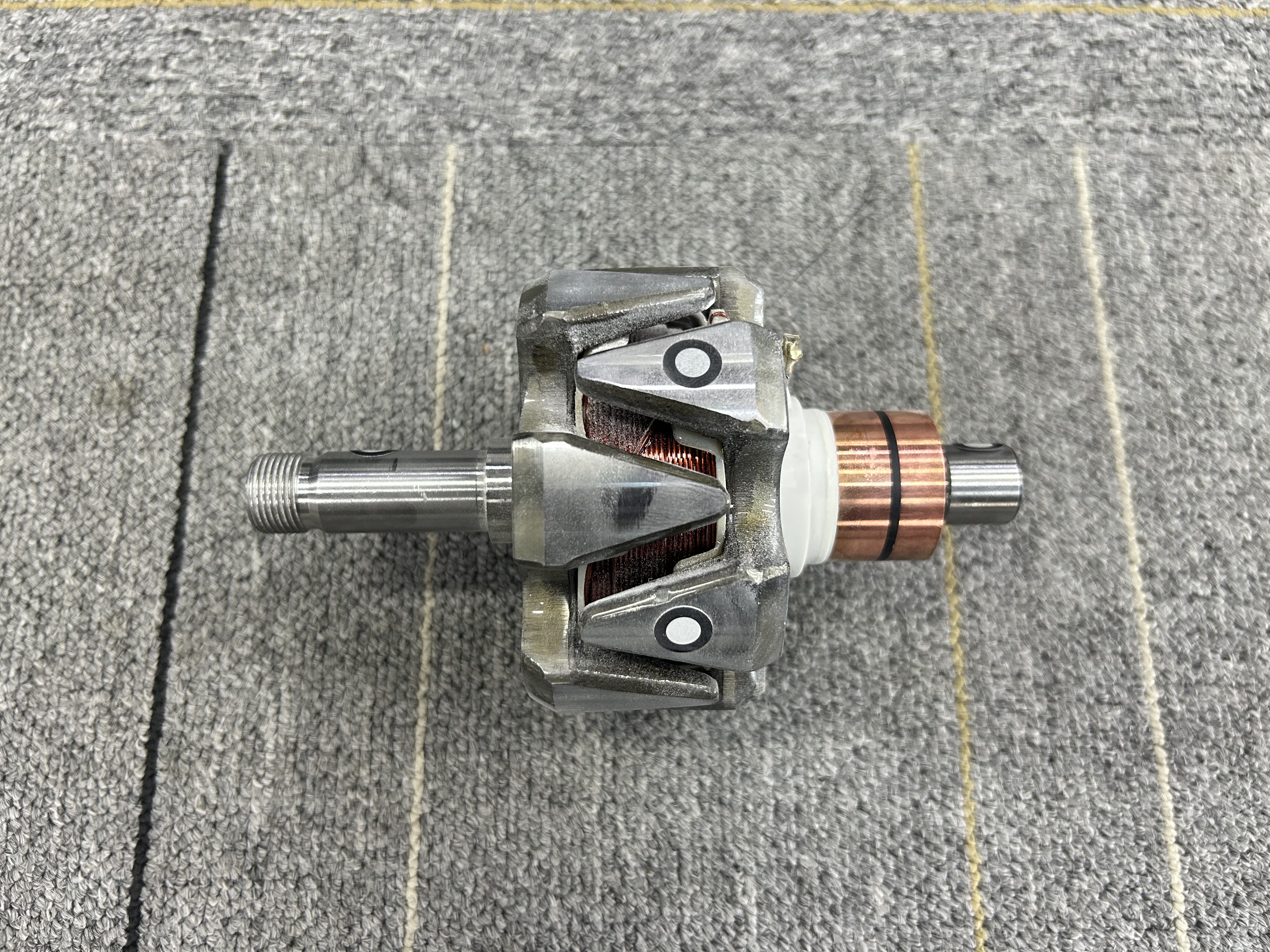

实物图
面临问题
转子整体呈圆柱旋转体结构，磁极表面为不规则弧面，卡尺、高度规仅能测量少数外露线性尺寸，曲面轮廓、间隙、对称结构无法精准测绘，建模后与实物偏差大。依靠传统量具手工测绘整套转子，完整建模至少 3~5 天，人工读数、手绘轮廓存在累积误差，后续冲压、车削模具试模反复返工，大幅拉长新品开发周期，难以满足客户需求。

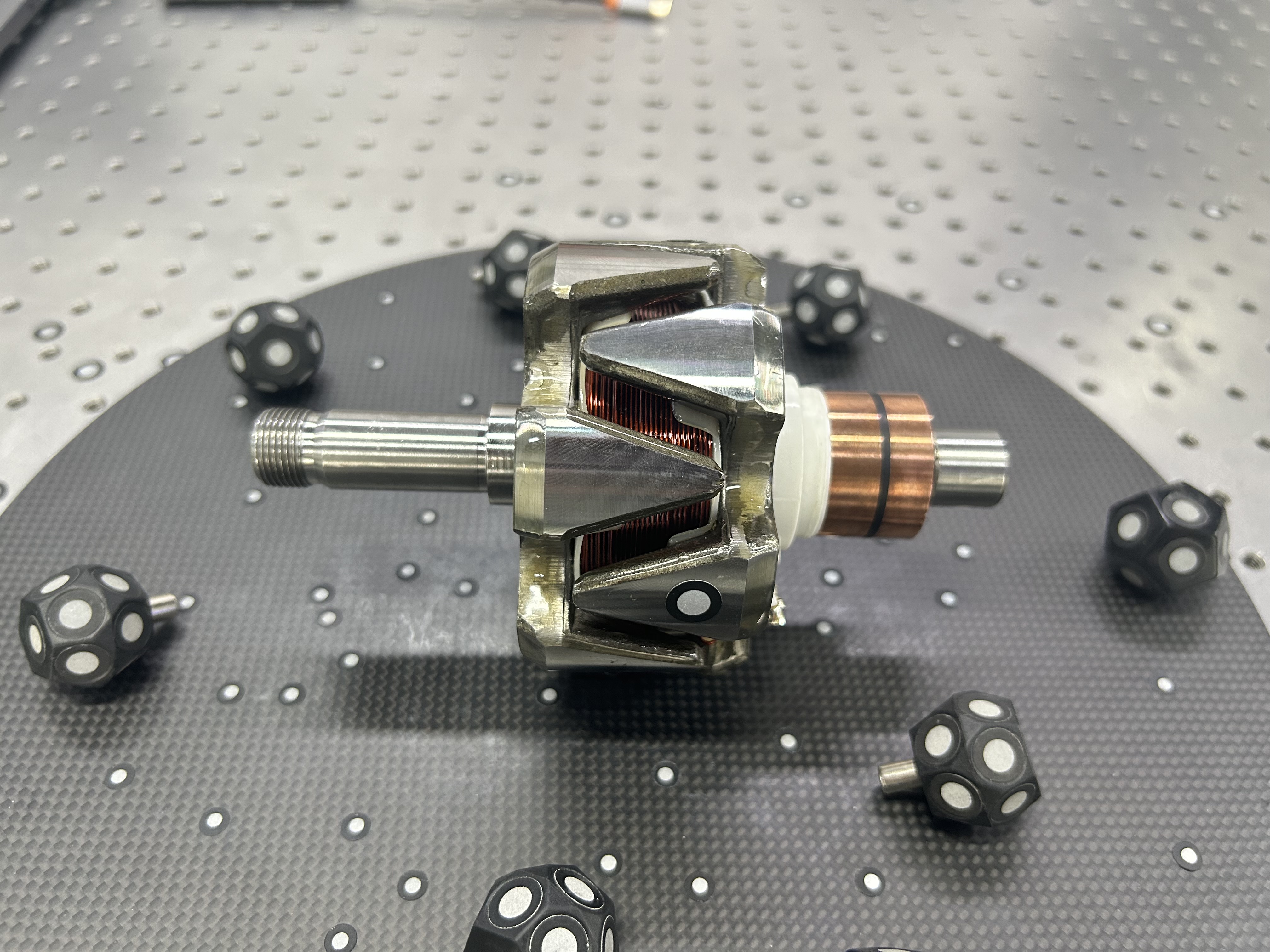

实物图
解决方案
选用华朗高精度蓝光三维扫描仪，设备完美适配发电机转子无损逆向场景。非接触式光学扫描， 0.02mm超高扫描精度，轴类公差、爪极曲面、滑环环形结构细节完整还原，仅需 10 分钟，快速输出完整点云数据，较传统测绘方式效率提升10倍以上；配合Geomagic Studio逆向软件进行点云处理与曲面重构，最终导入Pro/E、UG等CAD软件完成实体建模，华朗三维扫描+逆向建模方案为汽车发电机转子提供了从实物到数字模型的高效路径，有效解决了复杂旋转体零部件测绘困难、周期长、精度不足等痛点，助力企业缩短产品开发周期、加快国产化替代步伐。

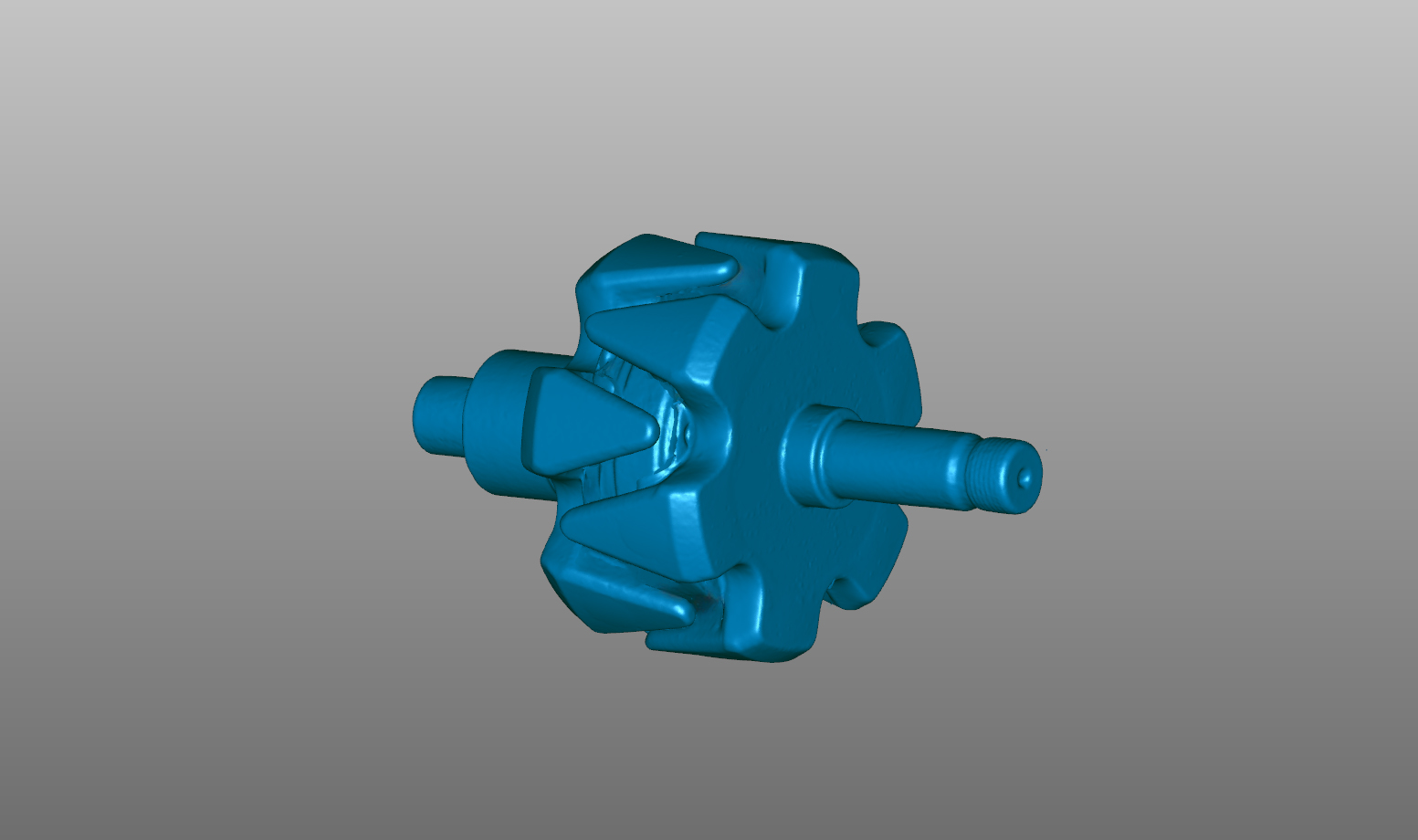

扫描数据stl图

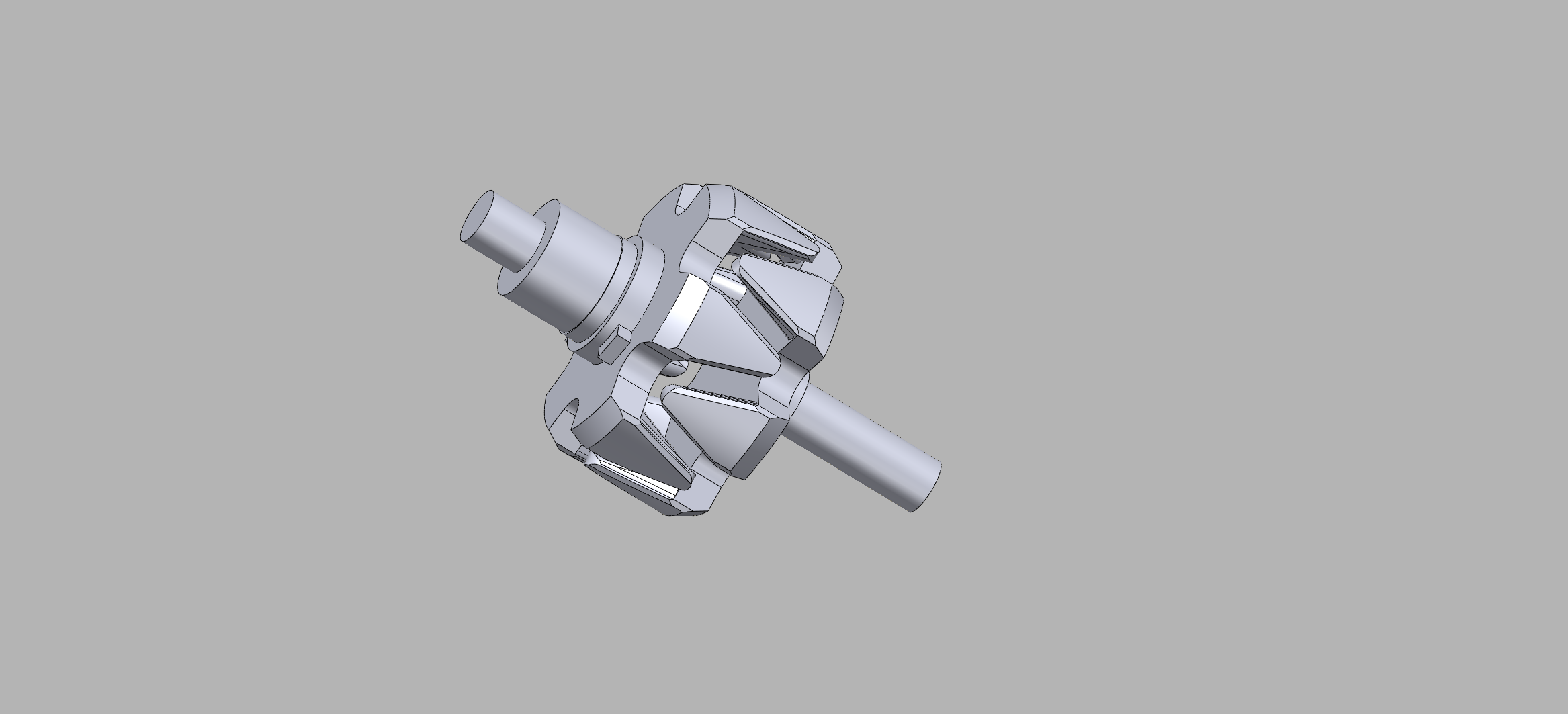

逆向建模stp图
